Jéjon
Accro du forum


Messages : 7366
Localisation : Belgique
VPH : Schlitter Encore, Zockra Gwer, Sucre d'Orge (TD Dechenne), Optima Orca ASS, Tandem Flevo Amigo, Cuberdon (VM A2)
Date d'inscription : 07/01/2006

MessageSujet: Re: Mosquito-velomobiles   Mer 25 Mai 2011, 14:00

emlaurent a écrit:
Ca vient de quel site web ?
ca serait bien d'avoir plus de détails sur les photos !

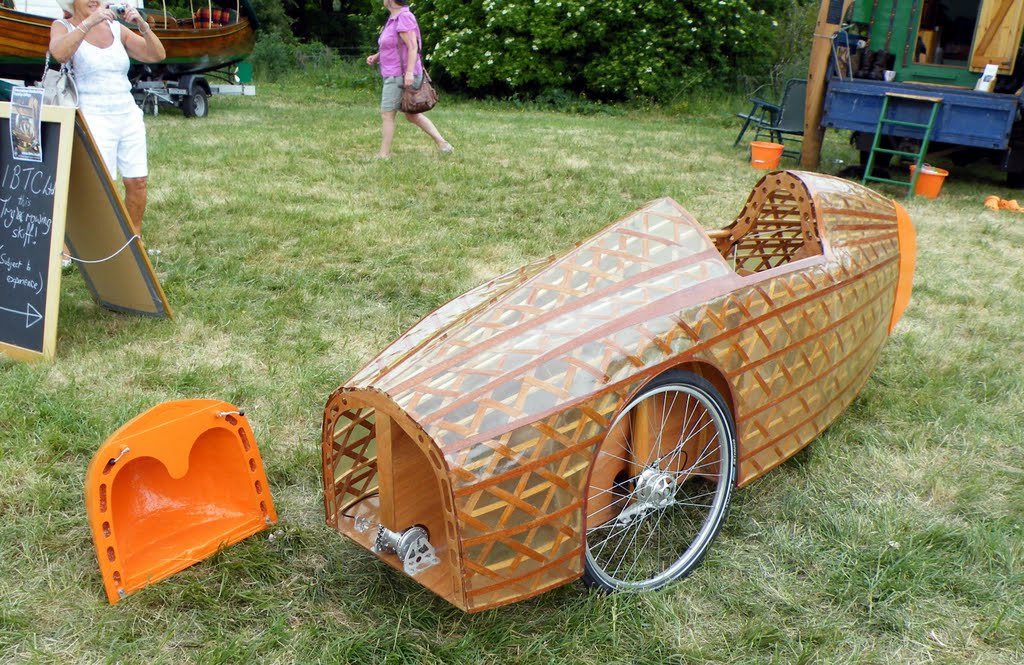

Ne comptez pas troc sur le Doc pour avoir des sources, mais l'adresse de ses images en hotlink fournit une piste :

http://velomobile.org/images/stories/articles/Bandanschik/Plywood/DSCF4625_thumb_medium300_225.jpg et
http://velomobile.org/images/stories/articles/Bandanschik/Plywood/pedal-power_thumb_medium300_225.jpg
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Berniche
Accro du forum
avatar

Messages : 1662
Date d'inscription : 28/09/2007

MessageSujet: Re: Mosquito-velomobiles   Mer 25 Mai 2011, 14:22

Faites jouer l’ascenseur >>> http://www.microsofttranslator.com/BV.aspx?ref=IE8Activity&a=http%3A%2F%2Fvelomobile.org%2Flibrary%2Farticles-gl%2F114-2010-09-10-23-12-29

La palissade de mon jardin,... ...plus le lavabo de la salle de bain.

"En même temps, là,c'est un post sur le Mosquito..."


Dernière édition par Berniche le Mer 25 Mai 2011, 23:25, édité 4 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Yoplait
Accro du forum
avatar

Messages : 1060
Âge : 49
Localisation : Genève
VPH : L'Anisoptère en phase d'électrisation, Waw 093
Date d'inscription : 26/12/2010

MessageSujet: Re: Mosquito-velomobiles   Mer 25 Mai 2011, 14:31

Simplement magnifique :

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://jfsgeneva.com
chabizar
Accro du forum
avatar

Messages : 7222
Localisation : Villeurbanne
VPH : Giro 20 comme outil Leatherman - Stinger à l'hôpital - Baron en jachère
Date d'inscription : 26/03/2006

MessageSujet: Re: Mosquito-velomobiles   Mer 25 Mai 2011, 22:22

gluondufou a écrit:
merci tout le monde!!!! heureusement qu'on a pas attaque une etude aerodynamique complete sinon on en aurait encore pris pour 2 annees suplementaires avant de lancer le carenage. Ce qui nous ralentit en ce moment c'est plutot les activites a cote pour financer ce lego gourmand. Mais bon, on avance quand meme.
PS: oui, une version francaise du site ne serait pas un luxe et viendra "bientot" .

félicitations et continuez d'ignorer les vilains trolls trop poilus pour la saison
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cyclociel.com
DocBoden
Posteur d'or
avatar

Messages : 606
Localisation : Saint-Denis de La Réunion
VPH : Le Condor, les autres aussi !
Date d'inscription : 18/11/2006

MessageSujet: Re: Mosquito-velomobiles   Jeu 26 Mai 2011, 13:45

Jéjon a écrit:
emlaurent a écrit:
Ca vient de quel site web ?
ca serait bien d'avoir plus de détails sur les photos !

Ne comptez pas troc sur le Doc pour avoir des sources, mais l'adresse de ses images en hotlink

tttt mauvaise langue, j'avais juste oublié ( c'était à une heure du mat' & en train de recupérer un DD agonisant...) de lancer mon edition avec l'adresse ( bien sur) et un click sur l'image pour l'avoir en plus gros
maintenant que c'est fait
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DocBoden
Posteur d'or
avatar

Messages : 606
Localisation : Saint-Denis de La Réunion
VPH : Le Condor, les autres aussi !
Date d'inscription : 18/11/2006

MessageSujet: Re: Mosquito-velomobiles   Ven 27 Mai 2011, 10:32

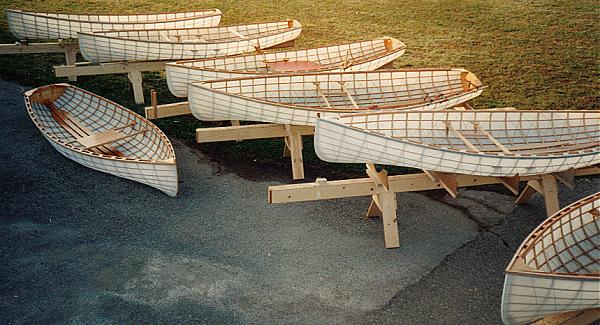

pour la "couverture" du squelette en bois vous comptez utiliser la technique originale des canoës de Evan H. Gerrish de Bangor en 1878
pour le look steampunk & brass etc. ?


Dernière édition par DocBoden le Sam 28 Mai 2011, 03:21, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
olivier
Accro du forum


Messages : 1615
Localisation : sudouest
VPH : Bike friday ici
Date d'inscription : 05/01/2006

MessageSujet: Re: Mosquito-velomobiles   Ven 27 Mai 2011, 19:59

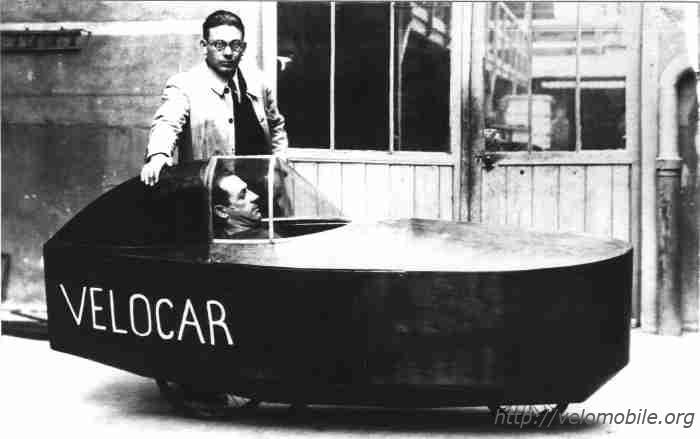

pourquoi pas si on souhaite une version au look vintage années 1920, mais pour l'instant la couverture c'est du 100% synthetique .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://goo.gl/photos/CwisMf8xKUuy3Sic7
gluondufou
Posteur d'or


Messages : 516
Âge : 47
Localisation : london
VPH : mosquito, pou d'la route, bike friday
Date d'inscription : 27/01/2006

MessageSujet: Re: Mosquito-velomobiles   Jeu 17 Nov 2011, 01:11

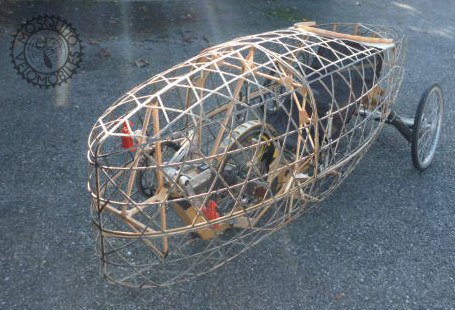

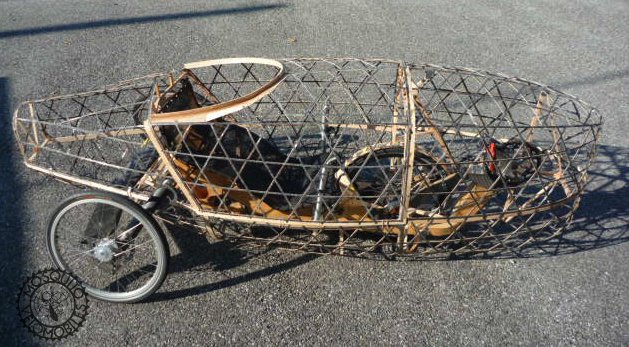

voici enfin monté le squelette du carénage brut de démoulage, excusez la piètre qualité des photos prises quelques minutes avant de repartir en train après une semaine de travail à valence.


le mosquito zero est bientôt finis, il n'y a plus qu'à tendre le tissus !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
chabizar
Accro du forum
avatar

Messages : 7222
Localisation : Villeurbanne
VPH : Giro 20 comme outil Leatherman - Stinger à l'hôpital - Baron en jachère
Date d'inscription : 26/03/2006

MessageSujet: Re: Mosquito-velomobiles   Jeu 17 Nov 2011, 08:36

Magnifique
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cyclociel.com
Pat16
Accro du forum
avatar

Messages : 4002
Âge : 63
Localisation : Charente
VPH : CATRIKE 700 LEIBA X-Stream assisté moteur roue réducté Milan SL
Date d'inscription : 20/10/2011

MessageSujet: Re: Mosquito-velomobiles   Jeu 17 Nov 2011, 08:52

Bonjour Wink
Superbe réalisation , quel boulot Rolling Eyes ,
on attend les photos du produit fini Very Happy .
Pat.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Asocat
Pilier du forum
avatar

Messages : 766
Âge : 42
Localisation : Lasson, Calvados
VPH : trike en autoconstruction à peaufiner - asocatrike -Baron
Date d'inscription : 06/02/2009

MessageSujet: Re: Mosquito-velomobiles   Jeu 17 Nov 2011, 09:27

Tout simplement superbe
Cela donne une bonne impression du volume final.
Il y a un max de travail avec tout ces croisements... C'est en bois ou autre matériau ?
Vivement les prochaines photos avec l'entoilage
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
gluondufou
Posteur d'or


Messages : 516
Âge : 47
Localisation : london
VPH : mosquito, pou d'la route, bike friday
Date d'inscription : 27/01/2006

MessageSujet: Re: Mosquito-velomobiles   Jeu 17 Nov 2011, 10:44

merci ! quelques précisions techniques matinales:
les couples sont en bois, le squelette en bois et carbone, la structure telle que photographiée forme un ensemble homogène et rigide,(on peut soulever entièrement le velomobile en agrippant une arête de l'enveloppe, ou bien en appuyant tout son poids dessus sans que ça bouge).
on a testé toute sorte de combinaisons de matériaux possibles, on peut faire plus léger mais ça serait alors pas assez solide pour une utilisation rando au long cours ou quotidienne.
l'accès se fait en retirant la partie centrale supérieure qui va des épaules à l'axe de roue avant.

au niveau aérodynamisme:
on a cherché à minimiser le volume: pour minimiser la surface mouillée et le poids du carénage
pour minimiser la surface projetée frontale (maitre couple) et la surface projetée latérale (prise au vent de travers avec un centre de pression positionné le plus près de l'axe de roulis)
tout en ayant aucune surface plane (comme un poisson) -sauf le fond- (surface réduite au maximum, on a presque un corps de révolution)
aucune surface concave, creux ou bosses (pour diminuer le risque de décollement de l'écoulement d'air en roulant par temps venté )
on a une garde de sol de 10cm.
on pourrait rajouter une verriere et un "turtle neck" pour caréner et couvrir la tête du cycliste, mais ça sera pour "un peu" plus tard...

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tigouille
Accro du forum
avatar

Messages : 2999
Âge : 64
Localisation : limoges
VPH : tica
Date d'inscription : 09/09/2006

MessageSujet: Re: Mosquito-velomobiles   Jeu 17 Nov 2011, 10:52

++++
ca avance...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://tigouille.free.fr/
fabien
Admin
avatar

Messages : 1324
Âge : 33
Localisation : A l' Ouest !!!
VPH : Trop ? Vélo pliant, TD et vélos normaux
Date d'inscription : 18/02/2010

MessageSujet: Re: Mosquito-velomobiles   Jeu 17 Nov 2011, 11:35

superbe

je bave devant les photos

__________________________________
Quelques photos et les nouveautés (mais sans vélo ou presque)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.fabienphoto.eu/
olivier
Accro du forum


Messages : 1615
Localisation : sudouest
VPH : Bike friday ici
Date d'inscription : 05/01/2006

MessageSujet: Re: Mosquito-velomobiles   Jeu 17 Nov 2011, 11:59

11 mois de travail... ça pèse 3,5kg "comme ça", il reste 800g de tissu à maroufler là dessus.....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://goo.gl/photos/CwisMf8xKUuy3Sic7
Didier33
Modo
avatar

Messages : 9183
Âge : 59
Localisation : Marcheprime
VPH : Metabike 20X26 bleu rolhoffisé - Catrike Trail jaune Rohloffisé et électrifié
Date d'inscription : 04/05/2007

MessageSujet: Re: Mosquito-velomobiles   Jeu 17 Nov 2011, 12:02

Citation :
il reste 800g de tissu à maroufler là dessus.....
Fais toi aider par Valérie Damidot, la sympathique bricoleuse de M6: elle est spécialiste du marouflage Laughing

__________________________________
"C'est déjà dur d'être pauvre, si en plus il faut se priver..." - Coluche -
"Y'a pas de grands, y'a pas de petits: La bonne longueur pour les jambes c'est quand les pieds touchent bien par terre" - Coluche aussi -
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cavallo pazzo
Accro du forum
avatar

Messages : 7310
Âge : 43
Localisation : Suisse, dans les montagnes du Jura
VPH : Catrike 700, Performer FFWD, BMC 4 tuned, Zockra LeRapide, Leiba X-Stream XXL, Sun EZ Sunray, BikeFriday Tikit 2WD, EEB, Monocycle, Catrike Pocket pour femme et enfants
Date d'inscription : 22/01/2006

MessageSujet: Re: Mosquito-velomobiles   Jeu 17 Nov 2011, 13:20

Et en transparent, pour laisser visible cette magnifique structure digne de Gustave Eiffel ?
En l'état, il y a un charme "belle époque" très sympa. Sacrément différent de la production actuelle, c'est chouette de voir l'offre se diversifier.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.biketothefuture.ch
Tigouille
Accro du forum
avatar

Messages : 2999
Âge : 64
Localisation : limoges
VPH : tica
Date d'inscription : 09/09/2006

MessageSujet: Re: Mosquito-velomobiles   Jeu 17 Nov 2011, 13:56

y a des projets et des budjets recherche et dévelopement cher PSA...et le marché voiture est un peu saturé.....Vendez votre projet pour aller plus vite à la case production!
jocolor
finalement quel tissu?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://tigouille.free.fr/
olivier
Accro du forum


Messages : 1615
Localisation : sudouest
VPH : Bike friday ici
Date d'inscription : 05/01/2006

MessageSujet: Re: Mosquito-velomobiles   Jeu 17 Nov 2011, 15:12

nous, dans l'automobile, on ne retiendra que "auto"...
auto-nomie
auto-production
auto-gestion
auto-motivation
auto-engueulade
auto-financement
auto-critique

mais en attendant, on est ouvert à toutes critiques ou avis et votre soutien est plus qu'appréciable, il est important, il est notre essence!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://goo.gl/photos/CwisMf8xKUuy3Sic7
gluondufou
Posteur d'or


Messages : 516
Âge : 47
Localisation : london
VPH : mosquito, pou d'la route, bike friday
Date d'inscription : 27/01/2006

MessageSujet: Re: Mosquito-velomobiles   Jeu 17 Nov 2011, 16:04

oui à l'auto-construction, non à l'auto-satisfaction !
oui c'est vrai c'est très art déco comme carrosserie, d'ailleurs le carénage lorsqu'il est posé verticalement sans son trike ressemble à une armoire vitrail de cette époque. D'ailleurs le carénage est entièrement démontable, ce qui pourrait en doubler son usage s'il est recyclé en armoire, merci pour l'idée :-)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Speedy Malric
Accro du forum
avatar

Messages : 3376
Localisation : Vannes (56)
VPH : HR02 carbone
Date d'inscription : 04/01/2006

MessageSujet: Re: Mosquito-velomobiles   Jeu 17 Nov 2011, 16:29

Très beau travail, félicitation!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://malricsworld.blogspot.com/
Carbon arrow
Posteur d'or
avatar

Messages : 688
Localisation : Bruxelles
VPH : Carbon highracer-Home made
Date d'inscription : 22/02/2007

MessageSujet: Re: Mosquito-velomobiles   Jeu 17 Nov 2011, 16:58

Subissime.... Il me rappelle le " rocket " de Greg Kolodziejzyk http://www.adventuresofgreg.com/HPVlog/photos/Rocket2ToneLOW.jpg .
Le système de direction est il le meme ?? C à dire pendulaire type delta ?
Bravo pour cette légèreté et la persévérance nécessaire à ce chantier .
Je te suis avec attention .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
gryphon
Posteur d'argent
avatar

Messages : 509
Âge : 50
Localisation : mayenne
VPH : trike Challenge + Crystallyte 400W
Date d'inscription : 06/06/2007

MessageSujet: Re: Mosquito-velomobiles   Jeu 17 Nov 2011, 16:59

WHAAAAA!!!!! tout simplement .....
Comme Cavallo, je pense qu'il faut un entoilage transparent pour conserver la beauté de la structure!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Berniche
Accro du forum
avatar

Messages : 1662
Date d'inscription : 28/09/2007

MessageSujet: Re: Mosquito-velomobiles   Jeu 17 Nov 2011, 17:09

École Française ?
Mars 1939.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Leloublan
Accro du forum
avatar

Messages : 3023
Âge : 67
Localisation : La Tour De Peilz,Suisse
VPH : LELOUBLAN Carbone MID RACER,,LELOUBLAN Carbone PLIABLE,LELOUBLAN CITY
Date d'inscription : 22/10/2007

MessageSujet: Re: Mosquito-velomobiles   Jeu 17 Nov 2011, 17:36

Ou americaine ??????

http://gaboats.com/

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Mosquito-velomobiles

Revenir en haut Aller en bas

Mosquito-velomobiles
Revenir en haut
Page 9 sur 17Aller à la page : Précédent  1 ... 6 ... 8, 9, 10 ... 13 ... 17  Suivant
 Sujets similaires
-
» Mosquito-velomobiles
» mosquito-velomobiles
» QUI qui connais les mosquito
» RJK Velomobiles
» Les Velomobiles Milan sont arrivés

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum du Vélorizontal, vélo couché et autres véhicules à propulsion humaine :: Les Points spécifiques :: Vélomobiles-
Sauter vers:
