 Connectique spécifique à nos applications

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3  Suivant
AuteurMessage
pasteque
Accro du forum
avatar

Messages : 2961
Âge : 43
Localisation : catalogne 66-tourner a gauche au deuxième sanglier
VPH : ça change....
Date d'inscription : 15/03/2008

MessageSujet: Connectique spécifique à nos applications   Dim 12 Oct 2008, 19:21

je cherche assez desesperement une connectique adaptée pour les branchements des divers moteurs , batteries , etc... du genre prise a deux broches avec detrompeur qui supporte les amperes que nos applications lui soumettent
j'ose a peine l'avouer , pour l'instant je fais tout au domino Embarassed le moteur , la batterie , le cycle analyst et meme l'ensemble panneau solaire/convertisseur /watts up....ça fait un peu brouillon tout ça et je suis sans cesse obligé de jouer du tournevis!!

ou pourrais je me procurer cela? (sur le net car a perpignan y'a point!!)

thierry
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://cyclolibrius.fr/
chabizar
Accro du forum
avatar

Messages : 6618
Localisation : Villeurbanne
VPH : Giro 20 comme outil Leatherman - Stinger à l'hôpital - Baron en jachère
Date d'inscription : 26/03/2006

MessageSujet: Re: Connectique spécifique à nos applications   Dim 12 Oct 2008, 19:32

t'as essayé les fiches banane ? (ok j'ai AG Electronique à Lyon, c'est plus facile) ou les prises allume-cigare ? (ça c'est peut-être moyen par contre)

les fiches banane y a qu'une broche, donc tu prends 1 rouge et 1 noire, par contre c'est sympa pour mettre des trucs en parallèle, il suffit de les empiler les unes sur les autres
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cyclociel.com
jo49
Posteur d'or
avatar

Messages : 634
Âge : 39
Localisation : 49 Angers
VPH : Les Trikes à Jo : voir ma signature...
Date d'inscription : 14/09/2007

MessageSujet: Re: Connectique spécifique à nos applications   Dim 12 Oct 2008, 19:34

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pasteque
Accro du forum
avatar

Messages : 2961
Âge : 43
Localisation : catalogne 66-tourner a gauche au deuxième sanglier
VPH : ça change....
Date d'inscription : 15/03/2008

MessageSujet: Re: Connectique spécifique à nos applications   Dim 12 Oct 2008, 19:58

les andersons , pas mal du tout!!
les 75 A pourraient le faire bien non?
http://www.powerwerx.com/anderson-powerpoles-accessories/individual-housings-contacts-roll-pins/

par contre , même sur le fil de cyclurba j'ai pas bien saisis si cela pouvait jouer le rôle de détrompeur.....

@celine:c'est quoi "banane"??

et , au cas ou , des interrupteurs bien costauds itou siouplé!!! Laughing
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://cyclolibrius.fr/
chabizar
Accro du forum
avatar

Messages : 6618
Localisation : Villeurbanne
VPH : Giro 20 comme outil Leatherman - Stinger à l'hôpital - Baron en jachère
Date d'inscription : 26/03/2006

MessageSujet: Re: Connectique spécifique à nos applications   Dim 12 Oct 2008, 20:08

les fiches banane à reprise arrière qui permettent la mise en parallèle par empilements :

http://www.gotronic.fr/catalog/connectique/connectframe.php?page_cible=banane.htm

c'est pas mal pour expérimenter quand on est en phase de test, qu'on essaie différents circuits, car c'est très facile à connecter, et avec les fiches de sécurité à manchon rétractable on peut les laisser traîner non connectées sans prendre le jus, ou mettre 2 cordons en série sans changer la connectique sur les câbles (avec les manchons rétractables justement)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cyclociel.com
hysope
Accro du forum
avatar

Messages : 1458
Âge : 48
Localisation : En transhumance...
VPH : Mal au cul.
Date d'inscription : 25/01/2006

MessageSujet: Re: Connectique spécifique à nos applications   Dim 12 Oct 2008, 20:15

je viens de commander des Anderson... loupé... Pour une commande groupir.
J'ai eu des anderson et c'est très bien. Exit les prise micro.

Jo tu met quoi en interrupteur batterie ?

a+

Jeff
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.permajeff.fr
Green-Bull
Accro du forum


Messages : 1964
Âge : 53
Localisation : Savigny le Temple
VPH : Xclass KMX passé en 20 pouce
Date d'inscription : 09/04/2006

MessageSujet: Re: Connectique spécifique à nos applications   Dim 12 Oct 2008, 21:00

Et pourquoi pas aller chercher de la connectique au rayon autoradio
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://green-bull.ephpbb.com/portal.forum
pasteque
Accro du forum
avatar

Messages : 2961
Âge : 43
Localisation : catalogne 66-tourner a gauche au deuxième sanglier
VPH : ça change....
Date d'inscription : 15/03/2008

MessageSujet: Re: Connectique spécifique à nos applications   Dim 12 Oct 2008, 21:13

tu as pris quels modeles au niveau intensité jeff?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://cyclolibrius.fr/
jo49
Posteur d'or
avatar

Messages : 634
Âge : 39
Localisation : 49 Angers
VPH : Les Trikes à Jo : voir ma signature...
Date d'inscription : 14/09/2007

MessageSujet: Re: Connectique spécifique à nos applications   Lun 13 Oct 2008, 05:36

Pastèque, tu insinues que je m'exprime mal pirat Laughing

En fait, regardes bien les capuchons plastiques des prises. Ils ont eux même un détrompeur puisqu'ils sont différents en haut et en bas. Et comme tu vas mettre par ex coté batterie : le noir a gauche et le rouge a droite, et que tu vas faire l'inverse coté contrôleur, et bien tu n'auras pas le choix que de faire la bonne connexion. Bon j'essaierai de faire une photo ce soir. Mais tu peux me faire confiance ! Wink

Sinon, moi j'ai mis des 45A çà suffit amplement.

Jeff, pour l'inter, j'ai mis un inter étanche (ruissellement) comme sur les compresseurs. Mais c'était pour ma sacoche de batterie. Je vais essayer d'en trouver un pour amener devant le trike....

Bon aller au taff...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
hysope
Accro du forum
avatar

Messages : 1458
Âge : 48
Localisation : En transhumance...
VPH : Mal au cul.
Date d'inscription : 25/01/2006

MessageSujet: Re: Connectique spécifique à nos applications   Lun 13 Oct 2008, 14:09

jo49 a écrit:


Sinon, moi j'ai mis des 45A çà suffit amplement.

Jeff, pour l'inter, j'ai mis un inter étanche (ruissellement) comme sur les compresseurs. Mais c'était pour ma sacoche de batterie. Je vais essayer d'en trouver un pour amener devant le trike....


Ok

Oups... je pensais prendre du 45 ... et j'ai pris du 30 amp...
Pour Maurice cela sera large quand même.

a+

Jeff
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.permajeff.fr
pasteque
Accro du forum
avatar

Messages : 2961
Âge : 43
Localisation : catalogne 66-tourner a gauche au deuxième sanglier
VPH : ça change....
Date d'inscription : 15/03/2008

MessageSujet: Re: Connectique spécifique à nos applications   Lun 13 Oct 2008, 20:41

j'suis preneur de ta photo jo Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://cyclolibrius.fr/
momo05
Posteur d'argent


Messages : 457
Âge : 92
Localisation : Hautes-Alpes
VPH : trike QNT, équipé avec un "superphantom" depuis le 13/06/2008
Date d'inscription : 05/04/2007

MessageSujet: Re: Connectique spécifique à nos applications   Mar 14 Oct 2008, 06:38

Jean-François, t'es une mère pour moi.
Pour ceux qui voudraient raccorder 2 fils sans ce servir de soudure; il existe des cosses à sertir isolées avec de la gaine thermo rétractable; j'en ai utilisé pour insérer le shunt du CA dans le cable controleur/batterie; ça fait des connexions très solides, rien ne bouge.
les professionnels disent que le sertissage est plus fiable que la soudure; mais JF préfère la soudure.
On en trouve chez AES (www.autoelectricsupplies.fr/account). le site est en français, mais c'est une entreprise anglaise. j'ai reçu la commande rapidement, en quelques jours; on peut payer par chèque.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
laf_ange
Accro du forum
avatar

Messages : 3585
Âge : 44
Localisation : AGEN
Date d'inscription : 26/04/2008

MessageSujet: Re: Connectique spécifique à nos applications   Mar 14 Oct 2008, 11:43

Oui un sertisage bien fait est meilleur que de la soudure. Car la soudure fini toujours par vieillir et a ce "désouder". Alors que le sertisage vieillit mieux (sauf s'il subit des contraites trop importante).

LAF ! ! ... !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.wanadoo.fr/laf-ange/le_site.html
pasteque
Accro du forum
avatar

Messages : 2961
Âge : 43
Localisation : catalogne 66-tourner a gauche au deuxième sanglier
VPH : ça change....
Date d'inscription : 15/03/2008

MessageSujet: Re: Connectique spécifique à nos applications   Mar 14 Oct 2008, 17:14

ok , je suis bien tenté de faire une commande de connecteurs en 45 A ,
http://www.powerwerx.com/anderson-powerpoles-accessories/individual-housings-contacts-roll-pins/
rouge, noir, avec les "cosses" (45A contacts) et pins de raccpordement (roll pins)entre les prises
y'aurait pas des désirs d'achats groupés ?
une prise classique c'est : un rouge , un noir , deux contacts et un pins

les prix sont degressifs suivant quantité et le port serait partagé!

thierry
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://cyclolibrius.fr/
jo49
Posteur d'or
avatar

Messages : 634
Âge : 39
Localisation : 49 Angers
VPH : Les Trikes à Jo : voir ma signature...
Date d'inscription : 14/09/2007

MessageSujet: Re: Connectique spécifique à nos applications   Mar 14 Oct 2008, 17:22

si je puis me permettre et pour etre precis, la petite goupille s'appelle sur le site un roll pins (pour pas confondre avec un contact qui se dis pin en anglais...)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jo49
Posteur d'or
avatar

Messages : 634
Âge : 39
Localisation : 49 Angers
VPH : Les Trikes à Jo : voir ma signature...
Date d'inscription : 14/09/2007

MessageSujet: Re: Connectique spécifique à nos applications   Mar 14 Oct 2008, 17:46

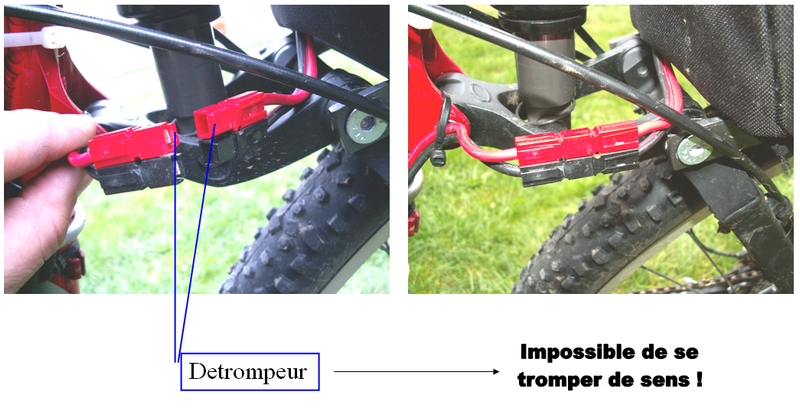

Voici une petite illustration :



essayez d'imaginer de retourner le connecteur : il sera impossible d'enclencher les prises du mauvais coté ---> aucun risque d'inversion de polarité Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
hysope
Accro du forum
avatar

Messages : 1458
Âge : 48
Localisation : En transhumance...
VPH : Mal au cul.
Date d'inscription : 25/01/2006

MessageSujet: Re: Connectique spécifique à nos applications   Mar 14 Oct 2008, 22:05

j'ai reçus les miens sous enveloppe : impec...


Jo ? ça le fait 30 amp ?

Ici se sont des sets complet :
1 pôle rouge + 1 pôle noir la connectique, et 1 petite cale.
http://www.powerwerx.com/product.asp?ProdID=3016&CtgID=3578


a+

Jeff


Dernière édition par hysope le Jeu 16 Oct 2008, 08:09, édité 2 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.permajeff.fr
pasteque
Accro du forum
avatar

Messages : 2961
Âge : 43
Localisation : catalogne 66-tourner a gauche au deuxième sanglier
VPH : ça change....
Date d'inscription : 15/03/2008

MessageSujet: Re: Connectique spécifique à nos applications   Mar 14 Oct 2008, 22:24

c'est dommage , je t'en aurais bien pris mais 30A sous 24 v avec un controlleur de cyclone qui monte allegrement a 900 w si je le calme pas , ça va pas le faire....
déjà que 45A ce sera tout juste
mais dans ton cas , vu que ton controlleur ne dépasse pas les 250W (c'est bien ça?légal?) sous 36 v ce sera largement dimensionné!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://cyclolibrius.fr/
hysope
Accro du forum
avatar

Messages : 1458
Âge : 48
Localisation : En transhumance...
VPH : Mal au cul.
Date d'inscription : 25/01/2006

MessageSujet: Re: Connectique spécifique à nos applications   Mer 15 Oct 2008, 08:27

Donc pour des config légal...

900 w sur du 24 v Shocked Shocked Shocked Shocked effectivement !!!
T'a intérêt d'avoir des trucs qui chauffe po !

Mais en fessant mes petit calcul... en 48 v ... on passe donc moins d'amp et cela chauffe moins ?
Je dis une connérie ?
Pour envoyer 1000 w :
- Volt - Amp - Watt
- 24 - 41,67 - 1000
- 36 - 27,78 - 1000
- 48 - 20,83 - 1000

a++

Jeff Légal à la carte.


Dernière édition par hysope le Mer 15 Oct 2008, 16:49, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.permajeff.fr
pasteque
Accro du forum
avatar

Messages : 2961
Âge : 43
Localisation : catalogne 66-tourner a gauche au deuxième sanglier
VPH : ça change....
Date d'inscription : 15/03/2008

MessageSujet: Re: Connectique spécifique à nos applications   Mer 15 Oct 2008, 09:32

c'est tout bon!! et tu peux te permettre des fils de section moindre !!
a part a l'achat , c'est moins cher le 48 v Laughing
ce qui me turlupine c'est que malgres le fait que le cyclone est donné , vu les courbes , pour un pic puissance autour de 9OO w , mon cycle analyst arrive a mesurer des intensites crete de 60A (certes surement sur un temps tres bref , mais quand même cela represente pres de 1500 ouatts !!)
thierry
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://cyclolibrius.fr/
joebar
Accro du forum
avatar

Messages : 1032
Âge : 37
Localisation : Grenoble
VPH : Trice QNT/Cyclone + divers VTT
Date d'inscription : 14/12/2007

MessageSujet: Re: Connectique spécifique à nos applications   Mer 15 Oct 2008, 13:34

En pointe avec ma batterie (surement moins péchue que la tienne), le Watt's up indique 700W soir 28A.

Pour ma part, j'utilise des connecteurs avec détrompeurs plus discrets que les anderson: deans ultra plug (milieu de page)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://sebbouq.free.fr/
pasteque
Accro du forum
avatar

Messages : 2961
Âge : 43
Localisation : catalogne 66-tourner a gauche au deuxième sanglier
VPH : ça change....
Date d'inscription : 15/03/2008

MessageSujet: Re: Connectique spécifique à nos applications   Mer 15 Oct 2008, 15:03

du simple au double en terme d'intensité et donc de puissance , j'suis quand même surpris!!! scratch
ou alors vraiment ces batteries LiFePo forte decharge sont maouse maouse costaudes ....... Laughing
reçu un "echantillon" de prises anderson pour dégustation (merci gui) , c'est vrai qu'il y a rien à redire , tout est parfaitement pensé , très joli travail
je commande.....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://cyclolibrius.fr/
laf_ange
Accro du forum
avatar

Messages : 3585
Âge : 44
Localisation : AGEN
Date d'inscription : 26/04/2008

MessageSujet: Re: Connectique spécifique à nos applications   Mer 15 Oct 2008, 15:54

pasteque a écrit:
c'est dommage , je t'en aurais bien pris mais 30A sous 24 v avec un controlleur de cyclone qui monte allegrement a 900 w si je le calme pas , ça va pas le faire....
déjà que 45A ce sera tout juste
mais dans ton cas , vu que ton controlleur ne dépasse pas les 250W (c'est bien ça?légal?) sous 36 v ce sera largement dimensionné!!

Tu peux les lui prendre il suffti de les monter en double en parrallel, ainsi chacun n'encaisse que la moitié de l'ampérage chacun.

LAF ! ! ... !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.wanadoo.fr/laf-ange/le_site.html
hysope
Accro du forum
avatar

Messages : 1458
Âge : 48
Localisation : En transhumance...
VPH : Mal au cul.
Date d'inscription : 25/01/2006

MessageSujet: Re: Connectique spécifique à nos applications   Mer 15 Oct 2008, 17:42

En fait c'est les même que velectris mettait avant.

a+

Jeff
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.permajeff.fr
pasteque
Accro du forum
avatar

Messages : 2961
Âge : 43
Localisation : catalogne 66-tourner a gauche au deuxième sanglier
VPH : ça change....
Date d'inscription : 15/03/2008

MessageSujet: Re: Connectique spécifique à nos applications   Ven 17 Oct 2008, 14:06

bon , les connecteurs sont en train de traverser l'atlantique a la nage , j'en ai pris pas mal d'avance si certain(e)s sont interessés n'hesitez pas , c'est du 45A (quitte à y être...)

thierry
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://cyclolibrius.fr/
Contenu sponsorisé




MessageSujet: Re: Connectique spécifique à nos applications

Revenir en haut Aller en bas

Connectique spécifique à nos applications
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant
 Sujets similaires
-
» Connectique spécifique à nos applications
» [Help Urgent] recherche connectique de régulateur
» Android et applications [telephonie]
» Connectique d'électricité auto
» recherche site pour la Connectique Honda

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum du Vélorizontal, vélo couché et autres véhicules à propulsion humaine :: Les Points spécifiques :: Forum du Matos :: Assistance électrique-
Sauter vers:
