 Cherche critique et vais en avoir !

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6  Suivant
AuteurMessage
A2piR
Accro du forum
avatar

Messages : 1744
Âge : 56
Localisation : Bréal sous montfort (35)
VPH : rider, artifice EPR, lynx, projet td , trike eco azub
Date d'inscription : 15/01/2008

MessageSujet: Re: Cherche critique et vais en avoir !   Lun 25 Fév 2008, 20:52

bonsoir
voici la poutre principale en cours de realisation




un ami va faire fraisser les passages pour le tube de direction pedalier et support derailleur.

je vais donc faire le siege en bois collé

A2piR
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
A2piR
Accro du forum
avatar

Messages : 1744
Âge : 56
Localisation : Bréal sous montfort (35)
VPH : rider, artifice EPR, lynx, projet td , trike eco azub
Date d'inscription : 15/01/2008

MessageSujet: Re: Cherche critique et vais en avoir !   Mer 27 Fév 2008, 14:14

bonjour
voici le début de mon siège.





j'ai utilisé la courbe donnée dans le forum tracé à l'échelle 1 ensuite fabrication du moule mâle. J'ai mis des planches coupées a la longueur suivant le plan tout les 10 cm renforcé par des croisillons . j'ai deux types de CP en 3.6 mm (un avec 3 plis (cassant)et un avec 5 plis). Je mets les 5 plis en position 1 et 4 ; l'autre en âme (2 et 3).je colle pli par pli tenue pour le 2° et 3° par des vis placo (les trous étant bouché par le colle qui gonfle (pu)). le premier pli (très percé) sera recouvert par une mousse. Le dernier pli sera tenue par des serre-joint afin d'avoir un dossier propre. cela évite d'avoir un contre-moule.

A2piR
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tioub
Accro du forum


Messages : 1446
Âge : 43
Localisation : tjs pres de la seine
VPH : HR 26/26
Date d'inscription : 18/07/2007

MessageSujet: Re: Cherche critique et vais en avoir !   Mer 27 Fév 2008, 18:53

ca commence a bien prendre forme le cadre , courage !

la courbe du siege ...l appuie lombaire sera rapporté ?

ma petite nièce veut voir des smileys sur le forum : Embarassed :velo1: :velo4: Cool I love you
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
stephane
Posteur de bronze
avatar

Messages : 224
Âge : 48
Localisation : Montreal (Quebec)
VPH : Trike -X Performer
Date d'inscription : 18/02/2008

MessageSujet: Re: Cherche critique et vais en avoir !   Mer 27 Fév 2008, 18:57

Si ca peut aider voici les dimansion de mon Bent que j'ai concu il y a s 4 ans.Qui va tres bien soit dit en passant.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cyclehorizon.ca
stephane
Posteur de bronze
avatar

Messages : 224
Âge : 48
Localisation : Montreal (Quebec)
VPH : Trike -X Performer
Date d'inscription : 18/02/2008

MessageSujet: Re: Cherche critique et vais en avoir !   Mer 27 Fév 2008, 18:58

La cote n'Est trop visible il s'agit de 1257mm
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cyclehorizon.ca
Jéjon
Accro du forum


Messages : 7366
Localisation : Belgique
VPH : Schlitter Encore, Zockra Gwer, Sucre d'Orge (TD Dechenne), Optima Orca ASS, Tandem Flevo Amigo, Cuberdon (VM A2)
Date d'inscription : 07/01/2006

MessageSujet: Re: Cherche critique et vais en avoir !   Mer 27 Fév 2008, 19:27

Tioub a écrit:
Ma petite nièce veut voir des smileys sur le forum : Embarassed :velo1: :velo4: Cool I love you
Pas besoin de ce grossier subterfuge : laissez donc libre cours à votre goût du kitsch (là, fôdrait peut-être en mettre un) !

Il est vrai que la section "Constructeur amateur" s'avère très pauvre en smileys, contrairement aux Régions et aux Présentations, par exemple. C'est assez désolant... À la rigueur, vous pouvez peut-être faire appel aux services d'Armandos : je crois qu'il commence à prendre goût à ces petites choses attachantes.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
A2piR
Accro du forum
avatar

Messages : 1744
Âge : 56
Localisation : Bréal sous montfort (35)
VPH : rider, artifice EPR, lynx, projet td , trike eco azub
Date d'inscription : 15/01/2008

MessageSujet: Re: Cherche critique et vais en avoir !   Mer 27 Fév 2008, 20:32

quand on a les mains dans la ferraille le colle et autre vis on a peur d'avoir des jocolorEmbarassedNeutral:velo1:Very Happy :
de collé aux doigts
surtout vue les bavures de PU



c'est le 3° plie du siège.
pour le courbure lombaire je verrai un renfort mousse.

A2piR
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
arafolie
Accro du forum
avatar

Messages : 3277
Localisation : proche de lyon
VPH : bx-bent
Date d'inscription : 03/05/2006

MessageSujet: Re: Cherche critique et vais en avoir !   Mer 27 Fév 2008, 20:49

D'ou le plan ?

me semble très rond ton gabarit ?

C'est plus qu'une compensation lombaire qu'il va falloir.

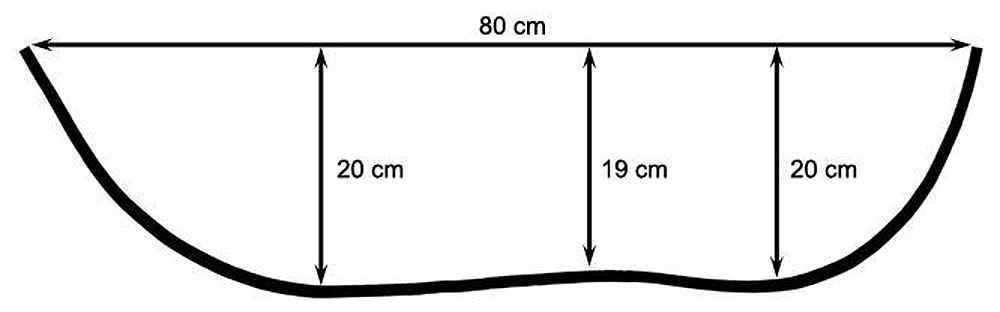

les sièges des pays bas, ils donnent ca comme plan


Félicitations pour ton projet ! Continue
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://velorizontalyon.blogspot.com/2007/01/mon-premier-trike-fa
A2piR
Accro du forum
avatar

Messages : 1744
Âge : 56
Localisation : Bréal sous montfort (35)
VPH : rider, artifice EPR, lynx, projet td , trike eco azub
Date d'inscription : 15/01/2008

MessageSujet: Re: Cherche critique et vais en avoir !   Mer 27 Fév 2008, 22:42

le plan viend de là:

http://velorizontal.bbfr.net/le-coin-du-constructeur-amateur-f10/siege-en-lamelle-colle-t3083.htm

on verra bien pour le siege. de tout façon je pense en faire un en toile par plus tard .Very Happy
j'ai apperçu un siege a base de tube pvc

A2piR
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tioub
Accro du forum


Messages : 1446
Âge : 43
Localisation : tjs pres de la seine
VPH : HR 26/26
Date d'inscription : 18/07/2007

MessageSujet: Re: Cherche critique et vais en avoir !   Jeu 28 Fév 2008, 00:13

Very Happy non c etais vraiment ma niece de 4 ans qui trouvais marrant "les petits bonhommes "
Aller anecdote qui j espere vous fera sourire , lors de son apprentissage velo avec roulettes sur un petit circuit improvisé dans sol avec des chaussures/quilles pour slalomer entre a l aller , au retour je lui dis " essaie d aller en ligne droite " ...elle me reponds " non je vais en " ligne gauche " Laughing

pas encore de colle pu sur les doigts , pour l instant arret de fabrication ( modèle physique fait , modèle mathématique en cours , modèle réel pour fin avril ) , je parle de ma fab car j ai commencé ma presse avec la méthode du forum (mais pas la presse pleine car pas assez de planche , mais le modele a caisson ... je ferai des photo pendant la fab du siege ) , etant douillet du dos , j ai fait 2 profils de la courbe donné par arafolie , ben impeccable ( de frein , j assume mon gout pour les blagues kitch ) , super confortable en statique .

je te demandais si t allais mettre un appuie lombaire car en effet ca semble bien rond , t as pas la partie a 18 cm , donc tu va le faire apres car c est important pour éviter les pathologie de la colonne vertébrale .

siege en tube pvc ...pourquoi pas .

j ai apercu un siege avec des manchons isolant de tuyau cuivre en guise de matelas .

pour le CTp qui craque , une petite noyade avant pour le ramolir ( la PU adore l eau ...c est ca qui la fait secher/durcir comme la cyanolycrate )
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
vipere noire
Accro du forum
avatar

Messages : 4545
Localisation : isere - 38
VPH : speculoos, cobra (prêté), kouign amann (grillé!), cat speed
Date d'inscription : 05/01/2006

MessageSujet: Re: Cherche critique et vais en avoir !   Jeu 28 Fév 2008, 09:28

stephane a écrit:
La cote n'Est trop visible il s'agit de 1257mm

il est chouette ton velo, bravo!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
A2piR
Accro du forum
avatar

Messages : 1744
Âge : 56
Localisation : Bréal sous montfort (35)
VPH : rider, artifice EPR, lynx, projet td , trike eco azub
Date d'inscription : 15/01/2008

MessageSujet: Re: Cherche critique et vais en avoir !   Jeu 28 Fév 2008, 11:14

bonjour

le dernier pli est collé Sad



demoullage demain est on va voir si c'est Ok pale

A2piR
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Armandos
Modo
avatar

Messages : 7667
Localisation : Annecy,pres du lac
VPH : le plus possible
Date d'inscription : 09/10/2006

MessageSujet: Re: Cherche critique et vais en avoir !   Jeu 28 Fév 2008, 20:14

Jéjon a écrit:
Tioub a écrit:
Ma petite nièce veut voir des smileys sur le forum : Embarassed :velo1: :velo4: Cool I love you
Pas besoin de ce grossier subterfuge : laissez donc libre cours à votre goût du kitsch (là, fôdrait peut-être en mettre un) !

Il est vrai que la section "Constructeur amateur" s'avère très pauvre en smileys, contrairement aux Régions et aux Présentations, par exemple. C'est assez désolant... À la rigueur, vous pouvez peut-être faire appel aux services d'Armandos : je crois qu'il commence à prendre goût à ces petites choses attachantes.

jamais de la vie!(hors un post modifié,premiere et derniere experience).
le smiley est a l'ecriture ce que le sac plastique est a la vannerie
c'est aussi expressif qu'un panneau publicitaire dans une zone commerciale,
je preferre que l'on se meprenne sur le sens de mes paroles alourdies par de nombreuses fautes de syntaxe,d'accords et d'orthographe
j'aurai trop l'impression de m'adresser a des debiles,incapable de comprendre ma prose en utilisant ces pictogrammes.
l'ecriture a ete inventé par les Sumeriens il ya 5000 ans et des yuppies l'ont detruite avec ces ideogrammes de cours preparatoires.
Ecrire est un plaisir (je ne vous apprends rien cher Jejon),
plaisir que j'ai redecouvert avec internet et le Forum.
se gacher le plaisir en utilisant ces taches debilisantes
c'est comme manger de la fondue savoyarde en sachet:inenvisageable dans mon cas.
bon je vous laisse a vos soudures...
nettement plus interessant

__________________________________
mais ceci n'est que mon avis
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jéjon
Accro du forum


Messages : 7366
Localisation : Belgique
VPH : Schlitter Encore, Zockra Gwer, Sucre d'Orge (TD Dechenne), Optima Orca ASS, Tandem Flevo Amigo, Cuberdon (VM A2)
Date d'inscription : 07/01/2006

MessageSujet: Re: Cherche critique et vais en avoir !   Jeu 28 Fév 2008, 20:46

Parfait, nous sommes d'accord... C'était du second degré, mais je constate une nouvelle fois, hélas, que les smilies ne seraient pas toujours vains dans ma prose !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Armandos
Modo
avatar

Messages : 7667
Localisation : Annecy,pres du lac
VPH : le plus possible
Date d'inscription : 09/10/2006

MessageSujet: Re: Cherche critique et vais en avoir !   Ven 29 Fév 2008, 11:10

Jéjon a écrit:
Parfait, nous sommes d'accord... C'était du second degré, mais je constate une nouvelle fois, hélas, que les smilies ne seraient pas toujours vains dans ma prose !

j'avais compris le second degré,
decidement l'art est delicat...

__________________________________
mais ceci n'est que mon avis
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
A2piR
Accro du forum
avatar

Messages : 1744
Âge : 56
Localisation : Bréal sous montfort (35)
VPH : rider, artifice EPR, lynx, projet td , trike eco azub
Date d'inscription : 15/01/2008

MessageSujet: Re: Cherche critique et vais en avoir !   Ven 29 Fév 2008, 11:46

restons au trentième ou au quarantième degrés ; c'est pour le siège!!!



voici mon baquet démoulé et prédécoupée (2,4 kg ).
il fait 36 cm de large. quelle est la largeur de vos siège? et la forme?

en attendant le retour de ma poutre (qui pèse 2,7 kg):
je vais faire les support et « haubans » pour le réglage du siège.
puis les support réglable pour les renvois de chaîne.

A2piR
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tioub
Accro du forum


Messages : 1446
Âge : 43
Localisation : tjs pres de la seine
VPH : HR 26/26
Date d'inscription : 18/07/2007

MessageSujet: Re: Cherche critique et vais en avoir !   Ven 29 Fév 2008, 12:13

dans le fil du forum que tu cite , le siege fait 28 de large , pour mon LR et moi , je pense faire moins large .

comme tu le fait toit meme , autant faire du sur mesure , la largueur qui te vas bien aux endroits qui vont bien . ( tu mouille une serviette , tu la mets sur ton dos, tu te pose , tu te releve et tu as le saint suaire ou les zones d appuie ou tu fait simplement le contour de toi assis )

Evite juste les arretes vive pres de la nuque/cou pour le contour du siege ( en cas d accident/sortie de route , c est mieux car le casque protege peu le derriere des oreilles ( les bols ... la ou la boite cranienne est la plus mince ... pas de vis non plus pour le repose tete )

pour ton appuie lomabaire, tu peux decouper dans ton siege et remmetre ta decoupe a l envers ; ca t eviterais de rajouter encore du poids .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ly masse
Accro du forum
avatar

Messages : 4913
Âge : 110
Localisation : Perpignan*66
VPH : gecko au soleil POLSKA// VK1
Date d'inscription : 04/01/2006

MessageSujet: Re: Cherche critique et vais en avoir !   Ven 29 Fév 2008, 12:15

haut du siege 20 cm
fesses 22 cm

pour te donner une idée à partir des mousses
http://www.ventisit.com/ Sizes pricing
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://tchaidalh.wifeo.com/
Simon
Posteur d'argent


Messages : 360
Localisation : Montpellier
Date d'inscription : 23/11/2006

MessageSujet: Re: Cherche critique et vais en avoir !   Ven 29 Fév 2008, 13:05

ly masse a écrit:
haut du siege 20 cm fesses 22 cm
C'est la largeur ? merci...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
A2piR
Accro du forum
avatar

Messages : 1744
Âge : 56
Localisation : Bréal sous montfort (35)
VPH : rider, artifice EPR, lynx, projet td , trike eco azub
Date d'inscription : 15/01/2008

MessageSujet: Re: Cherche critique et vais en avoir !   Ven 29 Fév 2008, 22:10

bon
je vais faire une assise de 30cm et un dossier de 20cm
je vais reprendre l'appuie lombaire avec mes chutes (collé et mis en forme)aprés avoir percé a la scie cloche la zone afin d'aleger

A2piR
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ly masse
Accro du forum
avatar

Messages : 4913
Âge : 110
Localisation : Perpignan*66
VPH : gecko au soleil POLSKA// VK1
Date d'inscription : 04/01/2006

MessageSujet: Re: Cherche critique et vais en avoir !   Ven 29 Fév 2008, 23:21

l'idée "st suaire" de Tioub semble assez juste car mes fesses sont loin de ne faire que 22 cm de large Rolling Eyes
je n'ai pourtant pas l'impression de déborder, il ne faut pas non plus qu'elles s'incrustent ds la mousse
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://tchaidalh.wifeo.com/
Papy volant
Accro du forum
avatar

Messages : 7439
Âge : 80
Localisation : Chartres
VPH : Bacchetta ;VK1;tri Scorpion FS
Date d'inscription : 05/01/2006

MessageSujet: Re: Cherche critique et vais en avoir !   Sam 01 Mar 2008, 15:21

Ly mass .concernant tes mesures .. en cas de doute ..demandes à Poupa ..il est spécialiste !!
Papy volant
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
poupa
Accro du forum
avatar

Messages : 1504
Âge : 70
Localisation : B - 4500 Tihange (Huy) & F - 91810 Vert-le-Grand
VPH : Challenge Twister vert, Batavus Relaxx 4 All, (ex Performer HR), (ex Bacchetta Giro 20), Volae Team, Bacchetta Strada, Bacchetta Corsa 650, Bacchetta Corsa 700)
Date d'inscription : 26/08/2007

MessageSujet: Re: Cherche critique et vais en avoir !   Sam 01 Mar 2008, 15:46

Ho ! Ca va, hein !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
A2piR
Accro du forum
avatar

Messages : 1744
Âge : 56
Localisation : Bréal sous montfort (35)
VPH : rider, artifice EPR, lynx, projet td , trike eco azub
Date d'inscription : 15/01/2008

MessageSujet: Re: Cherche critique et vais en avoir !   Sam 01 Mar 2008, 16:15

???????
A2piR
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
A2piR
Accro du forum
avatar

Messages : 1744
Âge : 56
Localisation : Bréal sous montfort (35)
VPH : rider, artifice EPR, lynx, projet td , trike eco azub
Date d'inscription : 15/01/2008

MessageSujet: Re: Cherche critique et vais en avoir !   Lun 03 Mar 2008, 08:43

Le saint suaire de Turin (fait direct à la sortie de la douche, bien mouillé) a confirmé mes dimension donc siège de 30 cm puis rétrécissement à 20 et je monte vers la tête .appuie tête séparer. Le renfort lombaire est bien visible en hauteur avec cette technique

A2piR
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Cherche critique et vais en avoir !

Revenir en haut Aller en bas

Cherche critique et vais en avoir !
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 3 sur 6Aller à la page : Précédent  1, 2, 3, 4, 5, 6  Suivant
 Sujets similaires
-
» Cherche critique et vais en avoir !
» je vais avoir besoin de conseils ......
» je vais bientot rouler en side
» VD ma 965 ... VENDUE !!!
» photo accident

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum du Vélorizontal, vélo couché et autres véhicules à propulsion humaine :: Les Points spécifiques :: Le Coin du Constructeur amateur-
Sauter vers:
