 Construction d'un Delta TD (Style "Mosquito")

Aller en bas
Aller à la page : Précédent  1, 2, 3 ... 6, 7, 8, 9, 10, 11  Suivant
AuteurMessage
djiji
Pilier du forum


Messages : 750
VPH : traction directe à empattement variable ( varioTAD )
Date d'inscription : 05/08/2007

MessageSujet: Re: Construction d'un Delta TD (Style "Mosquito")   Ven 04 Mai 2018, 20:34

c'est quant même top d'avoir a disposition des outils pour de l'usinage de précision.
Courage tu en vois le bout.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
XDG
***
avatar

Messages : 212
Âge : 45
Localisation : Marseille
VPH : Projet d'un vélomobile
Date d'inscription : 04/09/2012

MessageSujet: Re: Construction d'un Delta TD (Style "Mosquito")   Sam 05 Mai 2018, 13:49

Oui, j'ai la chance d'avoir un métier qui est aussi ma passion. ...conception et fabrication...
(j'ai commencé l'usinage sur un Crouzet à l'âge de 10 ans, des petites pièces pour des bateaux Modèle réduit)
Un seul regret, le travail du bois, mon GP menuisier charpentier aurait put m'apprendre le métier,
il n'en a pas eut le temps.....enfin, on dit souvent qu'il n'est jamais trop tard pour apprendre alors surement un jour,
à la retraite peut être... Very Happy
A+
XDG
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://roadster60.blogspot.fr/
XDG
***
avatar

Messages : 212
Âge : 45
Localisation : Marseille
VPH : Projet d'un vélomobile
Date d'inscription : 04/09/2012

MessageSujet: Re: Construction d'un Delta TD (Style "Mosquito")   Lun 07 Mai 2018, 18:29

Czolk a écrit:
Essaye de faire moins de 90cm de large, parce que 90<= vélo, 90> pas vélo. Ce sera plus simple dans la vie.

J'ai besoin de précisions concernant la largeur de nos "vélos".
Lorsque vous dites 90 cm de large, c'est réglementairement parlant, c'est la largeur de voie ou
c'est juste une histoire de pouvoir passer entre les poteaux présents sur les pistes cyclables Question
Je m'aprête à usiner mes pièces en bois et ça va donc définir la largeur de mon 3 roues,
du coup je préfère vous demander avt de passer à l'usinage.
J'ai quand même une différence de 90mm entre la largeur de voie et la largeur hors tout.....
A+
XDG

PS:J'ai suspendu la partie avant et me suis assis tant bien que mal  Wink pour tester le passage des maléolles, ouf, c'est bon Very Happy !!!,
je ne vous cache pas que j'ai hâte qu'il repose sur ses 3 roues mais j'ai encore beaucoup de
pièces à réaliser avant....par contre, il manque de rigidité au niveau du pédalier ( en torsion comme je le présageais )
je vais du coup modifier la fixation du boitier, se sera plus efficace et plus léger que de renforcer le cadre je pense.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://roadster60.blogspot.fr/
grand pierre
Modo sortant
avatar

Messages : 3136
Âge : 59
Localisation : Caveirac (30)
VPH : Ice adventure HD + Azub Fat-Tris + Ice VTX
Date d'inscription : 01/09/2012

MessageSujet: Re: Construction d'un Delta TD (Style "Mosquito")   Lun 07 Mai 2018, 18:38

Demain je mesure la largeur hors tout de chacun de ceux qui squattent mon garage, ils passent tous entre les poteaux des VV le plus délicat étant le Kett avec son carrossage assez important.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
XDG
***
avatar

Messages : 212
Âge : 45
Localisation : Marseille
VPH : Projet d'un vélomobile
Date d'inscription : 04/09/2012

MessageSujet: Re: Construction d'un Delta TD (Style "Mosquito")   Lun 07 Mai 2018, 18:42

Super , comme je souhaite garder le maximum de largeur pour la stabilité, il faut que je vise juste!! scratch
A+
XDG
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://roadster60.blogspot.fr/
djiji
Pilier du forum


Messages : 750
VPH : traction directe à empattement variable ( varioTAD )
Date d'inscription : 05/08/2007

MessageSujet: Re: Construction d'un Delta TD (Style "Mosquito")   Lun 07 Mai 2018, 19:42

@xdg, si tu refais le boitier de pédalier, peut-être pourrais tu faire une avant moins pointu.remarques, à Marseille ça peut servir.
Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Czolk
Posteur de bronze
avatar

Messages : 247
Âge : 44
Localisation : Varsovie /Pologne
VPH : Thys222, IMK P12 (SWB, USS, B2B tandem)
Date d'inscription : 13/12/2014

MessageSujet: Re: Construction d'un Delta TD (Style "Mosquito")   Lun 07 Mai 2018, 19:54

<=90cm de largeur total = vélo selon la législation, >90 de largeur total = pas vélo selon la législation.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://picasaweb.google.com/105277250576881179178
jagut
Modo
avatar

Messages : 2346
Âge : 61
Localisation : nord Corrèze
VPH : trike à venir
Date d'inscription : 28/08/2010

MessageSujet: Re: Construction d'un Delta TD (Style "Mosquito")   Lun 07 Mai 2018, 21:51

Je pense que tu as certainement raison pour la Pologne mais il me semble qu'en France il n' y a pas de limite( à confirmer par des connaisseurs). Par contre il faut pouvoir passer dans les chicanes des voies vertes.

__________________________________
Pour de belles balades à pied ou à VTT :
http://ladordognedevillagesenbarrages.e-monsite.com/
https://www.facebook.com/LaDordogneDeVillagesEnBarrages

Ouvrier, il te faut baisser la tête pour manger la soupe, certes, mais pas plus bas que la table.
En retraite on travaille 24h/24.....Bon, euh, souvent on passe 22 h à réfléchir!!!!!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Czolk
Posteur de bronze
avatar

Messages : 247
Âge : 44
Localisation : Varsovie /Pologne
VPH : Thys222, IMK P12 (SWB, USS, B2B tandem)
Date d'inscription : 13/12/2014

MessageSujet: Re: Construction d'un Delta TD (Style "Mosquito")   Lun 07 Mai 2018, 21:57

Il me semble que les dimension de véhicules sont définis par la Convention de Vienne qui est supérieur (dans ce cas et dans plusieurs autres) a la législation locale
Zut, j'ai regardé dans Votre Code de Route et je n'ai pas vu des dimensions des vélos..... Les véhicules moteur, cyclomoteur, etc. - oui (comme ceux en Pologne) mais pas les vélos. Donc faites comme vous voulez Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://picasaweb.google.com/105277250576881179178
olivier
Accro du forum
avatar

Messages : 1627
Localisation : sudouest
VPH : hobie mirage drive
Date d'inscription : 05/01/2006

MessageSujet: Re: Construction d'un Delta TD (Style "Mosquito")   Mar 08 Mai 2018, 01:52

tu peux jouer sur le parapluie des roues arrières et modifier les moyeux afin de réduire la distance entre flasques (un coup de tour et manchonnage/collage)
avec ça, tu vas gagner ~50mm.
pour l'avant, la longueur de "la pointe" est effectivement impressionnante.
ça doit te donner plus de 15cm de marge de réglage...
si c'est un proto pour toi, c'est un peu beaucoup, ça ne se justifie peut-être pas?
tu peux gagner en poids sur ce poste en raccourcissant la partie horizontale permettant la translation du boitier
en plus, tu gagneras en rigidité si tu ne vas pas chercher si "loin devant" (et en poids par la même occasion...)
avec la géométrie delta, plus tu chargeras l'arrière plus tu amèneras le CG vers "la base" du triangle déterminé par les points de contact roues/sol, et donc plus tu gagneras en stabilité.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://goo.gl/photos/CwisMf8xKUuy3Sic7
grand pierre
Modo sortant
avatar

Messages : 3136
Âge : 59
Localisation : Caveirac (30)
VPH : Ice adventure HD + Azub Fat-Tris + Ice VTX
Date d'inscription : 01/09/2012

MessageSujet: Re: Construction d'un Delta TD (Style "Mosquito")   Mar 08 Mai 2018, 12:48

J'ai pris les mesures en centimètres à la largeur hors tout et au milieu du pneu, je te mets aussi le type et la dimension des pneus (des fois que ça ne serve à rien Wink )

ICE - VTX (Durano 20-406) : 73 / 70
- Adventure (Marathon 40-406) : 84 / 79,5
AZUB - Fat-Tris (Jumbo Jim 100-559) : 91 / 80
Hase - Kettweisel (Big Apple 55-406) : 89 / 83,5
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
XDG
***
avatar

Messages : 212
Âge : 45
Localisation : Marseille
VPH : Projet d'un vélomobile
Date d'inscription : 04/09/2012

MessageSujet: Re: Construction d'un Delta TD (Style "Mosquito")   Mar 08 Mai 2018, 17:11

D'après tout ce que vous venez de dire, je vais rester inf à 900 hors tout.
Effectivement, je me suis un peu raté sur l'avt (enfin a priori, reste à vérifier qd j'aurais trouvé mon siège!), surement trop long,
je ne connaissais pas encore les longeurs de manivelle et la position du siège,
du coup j'ai pris de la marge, un peu trop c'est sur.... Sad
Je vais arrondir la pointe, se serrait facheux d'empaler un pièton  Shocked
Je m'étais dis que l'avt serai un bon point d'encrage pour le carénage,
j'ai donc pas trop chercher à racourcir cette partie mais c'est sur que pour la rigidité, c'était pas judicieux!! Idea
Question CdG, j'ai bien compris qu'il fallait centrer les masses ds le triangle, je vais tacher d'y penser...

Prochaine étape, racourcir mon aile centrale en CAO pour diminuer la largeur,
diminuer du même coup les deux montants en bois et passer à l'usinage de ses 3 pièces.
Après il me restera les 2 fusées en alu, et enfin toutes les bagues alu, et PVC pour toutes les liaisons pivots...
bref du copeaux en perspective... scratch

A+
XDG
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://roadster60.blogspot.fr/
XDG
***
avatar

Messages : 212
Âge : 45
Localisation : Marseille
VPH : Projet d'un vélomobile
Date d'inscription : 04/09/2012

MessageSujet: Re: Construction d'un Delta TD (Style "Mosquito")   Mar 08 Mai 2018, 17:16

grand pierre a écrit:
J'ai pris les mesures en centimètres à la largeur hors tout et au milieu du pneu, je te mets aussi le type et la dimension des pneus (des fois que ça ne serve à rien  Wink )

ICE   - VTX (Durano 20-406)             : 73 / 70
       - Adventure (Marathon 40-406) : 84 / 79,5
AZUB - Fat-Tris (Jumbo Jim 100-559) : 91 / 80
Hase - Kettweisel (Big Apple 55-406) : 89 / 83,5

Je l'ai pourtant vu en vrai et j'aurais parié que ton VTX était plur large que ça, tellement à ras du sol qu'on ne se rends pas compte qu'il est en plus étroit.... Shocked
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://roadster60.blogspot.fr/
grand pierre
Modo sortant
avatar

Messages : 3136
Âge : 59
Localisation : Caveirac (30)
VPH : Ice adventure HD + Azub Fat-Tris + Ice VTX
Date d'inscription : 01/09/2012

MessageSujet: Re: Construction d'un Delta TD (Style "Mosquito")   Mar 08 Mai 2018, 17:19

C'est de loin le plus étroit et c'est aussi le plus stable (CDG hyper bas et longueur démesurée !!! ) J'ai tout tenté pour lui lever une patte, rien à faire il est collé à la route, il glisse mais ne lève pas.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
XDG
***
avatar

Messages : 212
Âge : 45
Localisation : Marseille
VPH : Projet d'un vélomobile
Date d'inscription : 04/09/2012

MessageSujet: Re: Construction d'un Delta TD (Style "Mosquito")   Mar 08 Mai 2018, 22:15

Le pillotage doit être vraiment grisant   , j'en suis sùr, aaaaaah ça donne envie, y a pas à dire....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://roadster60.blogspot.fr/
XDG
***
avatar

Messages : 212
Âge : 45
Localisation : Marseille
VPH : Projet d'un vélomobile
Date d'inscription : 04/09/2012

MessageSujet: Re: Construction d'un Delta TD (Style "Mosquito")   Jeu 17 Mai 2018, 21:19

En ce moment, j'avance pas trop, un pas en avt , un pas en AR, quelques bricoles qd même.
J'ai reçu mes disques et mes pignons pour le moyeux alfine.


Finalement, le 16 dts est un peu juste la chaine touche la partie en plastique de la commande de vitesse, du coup montage du 18 dts dans un premier temps.
Astuce pour ceux qui galère pour le démontage du jonc en acier, ça se fait tout seul avec une pince à circlips.




Pour le disque j'ai pu monter le diam 180mm, tant mieux par contre je vais acheter un étrier hydraulique 'se sera de toute façon plus sérieux! Very Happy ), le mécanique que j'avais sous la main ne passe pas par rapport au chassis (trop épais), j'attends la livraison..

Du côté du dérailleur, j'ai pu finir le montage, j'attends d'avoir le siège pour ajuster la longueur de la chaine.





Je pense modifier la partie AR du chassis (ce que j'ai fait ne me plait pas! et c'est trop lourd   ) pour remplacer les 2 parties en acier par des pièces en alu. usinage demain am en principe.


A+
XDG
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://roadster60.blogspot.fr/
XDG
***
avatar

Messages : 212
Âge : 45
Localisation : Marseille
VPH : Projet d'un vélomobile
Date d'inscription : 04/09/2012

MessageSujet: Re: Construction d'un Delta TD (Style "Mosquito")   Ven 18 Mai 2018, 14:52

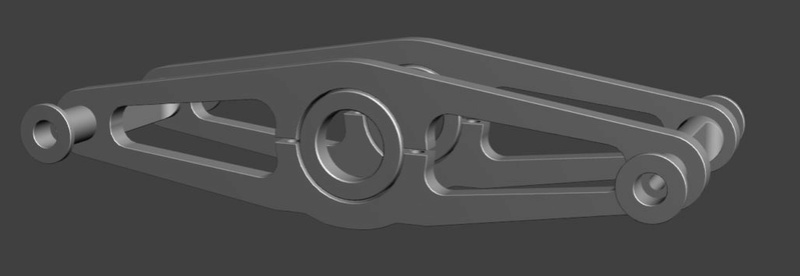

J'ai terminé l'usinage du haut du trapèze.
J'ai moyen de pas mal l'alléger encore mais je préfère jouer la sécurité dans un premier temps.
L'avantage de la liaison encastrement pas pincement permet un réglage de la garde au sol, de l'empatttement et de l'angle de chasse, liés entre eux par contre, mais c'est mieux que rien.....et puis se sera réutilisable sur un autre cadre si besoin (enfaite plus j'avance ds le projet et plus je regrette de ne pas être parti sur un chassis 100% alu....plus tard peut être.. Very Happy )
Je vais commencer la partie bois, les pièces maitressses de la direction en trapèze.




A+
XDG
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://roadster60.blogspot.fr/
jagut
Modo
avatar

Messages : 2346
Âge : 61
Localisation : nord Corrèze
VPH : trike à venir
Date d'inscription : 28/08/2010

MessageSujet: Re: Construction d'un Delta TD (Style "Mosquito")   Ven 18 Mai 2018, 21:16

Cela fait des jolies pièces. Si le bois est du même acabit ce sera un bel engin. Bravo.

__________________________________
Pour de belles balades à pied ou à VTT :
http://ladordognedevillagesenbarrages.e-monsite.com/
https://www.facebook.com/LaDordogneDeVillagesEnBarrages

Ouvrier, il te faut baisser la tête pour manger la soupe, certes, mais pas plus bas que la table.
En retraite on travaille 24h/24.....Bon, euh, souvent on passe 22 h à réfléchir!!!!!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
XDG
***
avatar

Messages : 212
Âge : 45
Localisation : Marseille
VPH : Projet d'un vélomobile
Date d'inscription : 04/09/2012

MessageSujet: Re: Construction d'un Delta TD (Style "Mosquito")   Ven 18 Mai 2018, 22:41

Merci pour le compliment  Very Happy , je vais attaquer la partie interessante de la direction, ça me changera un peu de faire du bois  Laughing ,
beaucoup de pièces à usiner encore, avec quelqu'unes plutôt précises ..
Petite question technique concernant les étriers de freins, leurs géométrie est elle normalisé ?
En faite, je vais usiner les fusées en partant de mes étriers "mécanique" dans un premier temps,
me sera t-il possible de monter des "hydraulique" si je souhaite en changer ?

A+
XDG
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://roadster60.blogspot.fr/
jagut
Modo
avatar

Messages : 2346
Âge : 61
Localisation : nord Corrèze
VPH : trike à venir
Date d'inscription : 28/08/2010

MessageSujet: Re: Construction d'un Delta TD (Style "Mosquito")   Ven 18 Mai 2018, 22:52

Je pense que si tes étriers ne sont pas exotiques, tu ne devrais ne pas avoir de problèmes.

J'ai monté un BB7 à la place d'une radouiile chinoise : pas eu de soucis particulier.

__________________________________
Pour de belles balades à pied ou à VTT :
http://ladordognedevillagesenbarrages.e-monsite.com/
https://www.facebook.com/LaDordogneDeVillagesEnBarrages

Ouvrier, il te faut baisser la tête pour manger la soupe, certes, mais pas plus bas que la table.
En retraite on travaille 24h/24.....Bon, euh, souvent on passe 22 h à réfléchir!!!!!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Czolk
Posteur de bronze
avatar

Messages : 247
Âge : 44
Localisation : Varsovie /Pologne
VPH : Thys222, IMK P12 (SWB, USS, B2B tandem)
Date d'inscription : 13/12/2014

MessageSujet: Re: Construction d'un Delta TD (Style "Mosquito")   Ven 18 Mai 2018, 22:59

BB7 est le meilleur qu'on peut avoir en disque mécanique.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://picasaweb.google.com/105277250576881179178
XDG
***
avatar

Messages : 212
Âge : 45
Localisation : Marseille
VPH : Projet d'un vélomobile
Date d'inscription : 04/09/2012

MessageSujet: Re: Construction d'un Delta TD (Style "Mosquito")   Sam 19 Mai 2018, 00:00

Le soucis c'est que j'ai déjà des "radouiile chinoise" comme dis jagut (si j'avais su, j'aurais pris de suite des "hydraulique"), plus facile pour faire un freinage intégrale sur les 2 roues, du coup, je vais réfléchir si je rachète ou pas des "bons" étriers du coup!!! il faut déjà que j'achète un ensemble étrier+ maitre cylindre hydraulique pour l'avt.....
A+
XDG
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://roadster60.blogspot.fr/
grand pierre
Modo sortant
avatar

Messages : 3136
Âge : 59
Localisation : Caveirac (30)
VPH : Ice adventure HD + Azub Fat-Tris + Ice VTX
Date d'inscription : 01/09/2012

MessageSujet: Re: Construction d'un Delta TD (Style "Mosquito")   Sam 19 Mai 2018, 06:41

Je ne sais pas si ça peut répondre à tes questions mais je viens de changer mes BB7 mécaniques pour du HOPE hydraulique et il a simplement fallu changer les supports de liaison en alu (les adaptateurs HOPE sont facturés 20€ pièce)

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cavallo pazzo
Accro du forum
avatar

Messages : 7640
Âge : 43
Localisation : Suisse, dans les montagnes du Jura
VPH : Catrike 700, Performer FFWD, BMC 4 tuned, Zockra LeRapide, Leiba X-Stream XXL, Sun EZ Sunray, BikeFriday Tikit 2WD, EEB, Monocycle, Catrike Pocket pour femme et enfants
Date d'inscription : 22/01/2006

MessageSujet: Re: Construction d'un Delta TD (Style "Mosquito")   Sam 19 Mai 2018, 12:16

tu dois avoir soit la norme IS2000, soit PM74 pour pouvoir changer rapidos ultérieurement.

https://duckduckgo.com/?q=rear+is2000+dimensions&t=palemoon&iar=images&iax=images&ia=images
https://duckduckgo.com/?q=front+is2000+dimensions&t=palemoon&iar=images&iax=images&ia=images
https://duckduckgo.com/?q=postmount+dimensions&t=palemoon&iar=images&iax=images&ia=images

Si tu as ces dimensions, les freins de marque passeront.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.biketothefuture.ch
XDG
***
avatar

Messages : 212
Âge : 45
Localisation : Marseille
VPH : Projet d'un vélomobile
Date d'inscription : 04/09/2012

MessageSujet: Re: Construction d'un Delta TD (Style "Mosquito")   Dim 20 Mai 2018, 00:07

Merci pour les infos et ces ref. je vais postasser ça histoire de faire mes fusées aux bonnes dimensions.
Cette AM je suis allé acheter mes bruts de bois( Contreplaqué ep:18mm filmé utilisé pour le coffrage béton)  pour réaliser mes 3 pièces pour faire mon trapèze, résultat, uniquement sur commande, 4 semaines mini de délais, bref çà m'a gonflé  , y a pas lourd pour que je les fasse en alu finalement, dans ce cas il faut que je modifie une fois de plus ma CAO!!!

J'étais parti sur ce CT très résistant, avec un film dur en surface qui s'usine super bien, dommage...

Je vais qd même essayer d'en trouver ailleurs avant de repartir sur du "tout alu", mais souvent le conditionnement mini est 1 plaque de 2,5mx1,5m(3,125m²)  vraiment trop gros pour moi....(j'ai besoin de 0,3m²)

La nuit porte conseil...

A+
XDG
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://roadster60.blogspot.fr/
Contenu sponsorisé




MessageSujet: Re: Construction d'un Delta TD (Style "Mosquito")

Revenir en haut Aller en bas

Construction d'un Delta TD (Style "Mosquito")
Revenir en haut
Page 7 sur 11Aller à la page : Précédent  1, 2, 3 ... 6, 7, 8, 9, 10, 11  Suivant
 Sujets similaires
-
» Construction d'un Delta TD (Style "Mosquito")
» TRiACTION ........ le trike delta à traction directe
» Tricycle "delta" à traction avant...
» Vos suggestions pour une construction vélomobile
» Mosquito-velomobiles

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum du Vélorizontal, vélo couché et autres véhicules à propulsion humaine :: Les Points spécifiques :: Le Coin du Constructeur amateur-
Sauter vers:
