MessageSujet: Un wattmètre avec un compteur de vélo   Jeu 09 Fév 2017, 12:32

Je vous présente le dernier équipement de mon vélo, un wattmètre avec affichage sur un compteur de vélo ! Smile
L'idée de base émane de superJC, sur le forum Cyclurba.

Constatation de base : les wattmètres existants sur le marché sont :
- soit encombrants, trop visibles et onéreux, comme le Cycle Anayst par exemple.
- soit ne possèdent pas de mémoire interne : on perd les infos si on débranche la batterie, comme pour les wattmètres Turnigy par exemple.


Je me suis donc bricolé ce système, qui permet d'afficher, au lieu de la vitesse :
- soit la puissance P
- soit le courant I
- soit la tension U
- soit la capacité consommée en Wh


Principe de fonctionnement :
- Un capteur de courant mesure le courant consommé par la motorisation.
- Un capteur de tension mesure la tension de la batterie.
- Un micro-contrôleur traite ces mesures et les convertit en durées d'impulsions, envoyées au compteur filaire.


Astuce supplémentaire : le compteur de vélo intègre normalement la vitesse sur le temps pour calculer la distance parcourue. Ici, le compteur kilométrique nous affichera :
- soit des Ah si le système est en mode courant
- soit des Wh si le système est en mode puissance

Et ces infos ne sont pas perdues en cas de débranchement de la batterie !

Le système en cours d'assemblage sur plaque à bandes :

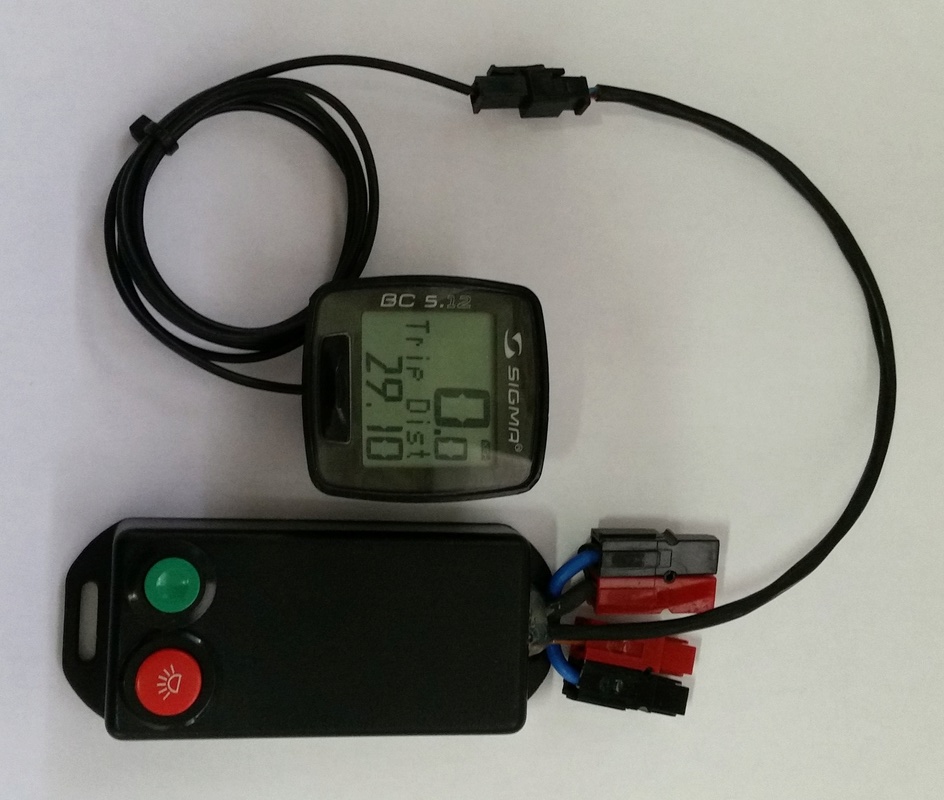

Le système assemblé :

Il faut juste décaler la virgule : ici par exemple, 2,91Ah ont été consommés depuis la dernière remise à 0 du compteur.

Liste du matos nécessaire :



Le schéma de câblage :



Le PCB, pas encore réalisé puisque le proto a été fait sur plaque à bandes :


La précision de l'ensemble est excellente : sur les essais que j'ai pu faire, l'erreur était de moins de 0,2%. Very Happy

Avis aux amateurs, si ça intéresse du monde je mettrai le programme du micro-contrôleur et les fichiers permettant la réalisation du PCB en ligne sur mon site : http://2roueselectriques.e-monsite.com/pages/2-roues-electriques/wattmetre-compteur-de-velo.html Wink


Dernière édition par ferias77 le Jeu 09 Fév 2017, 15:49, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://2roueselectriques.e-monsite.com/
rouedevelo
Accro du forum
avatar

Messages : 2833
Localisation : CAEN FRANCE
VPH : lr performer tid, trike ice qnt et tw-bent
Date d'inscription : 04/01/2006

MessageSujet: Re: Un wattmètre avec un compteur de vélo   Jeu 09 Fév 2017, 12:45

super, tu vas faire un carton !! (ou des petits sachets envoyés à tes clients Wink )
l'occasion de se lancer dans le montage d'un kit électronique utile pour la gestion de l'effort et accessoirement de réinstaller un compteur !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
zapilon
Modo sortant
avatar

Messages : 3542
Âge : 81
Localisation : Flandre F
VPH : Sokol rohloffisé, VK2, A4-AE Schlumpfé, Scorpion FX BionXé
Date d'inscription : 07/09/2007

MessageSujet: Re: Un wattmètre avec un compteur de vélo   Jeu 09 Fév 2017, 14:24

Voilà une idée qu'elle est bonne, félicitations
De quoi relancer le marché des compteurs qui décline face aux GPS

" ici par exemple, 2,91Ah ont été consommés "
Pas possible de diviser par 10 à l'entrée ?

Sur un compteur filaire le capteur serait alimenté (fonctionnement Q1) ? ... laisser la pile en place dans le compteur !

__________________________________
Tout sur le PBP 2019 et mes VC TR et VM successifs http://zapilon.pbp.pagesperso-orange.fr/
Le beau temps, la bonne santé sont des états précaires qui ne présagent rien de bon.
QUA HORA NON PUTATIS
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://zapilon.pbp.pagesperso-orange.fr/
arnaud.sivert
Accro du forum
avatar

Messages : 1752
Âge : 50
Localisation : soissons
VPH : AZUB 5, CATtrike, leibaXstream, avec moteur 3000W
Date d'inscription : 29/12/2011

MessageSujet: Re: Un wattmètre avec un compteur de vélo   Jeu 09 Fév 2017, 18:03

belle realisation...
mais comment tu mets le programme dans le microcontroleur ?

pourquoi ne pas mettre un micro un peu plus gros PIC16F877 ou arduino uno (15 euros) et un afficheur LCD à 10 euros => 20 carateres 2 lignes ou 4 lignes

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://aisne02geii.e-kart.fr/
ferias77
Pilier du forum
avatar

Messages : 748
Âge : 32
Localisation : Saint Germain du Puch (33)
VPH : Cobra Tw Bents
Date d'inscription : 05/01/2012

MessageSujet: Re: Un wattmètre avec un compteur de vélo   Jeu 09 Fév 2017, 18:27

Content que ça vous plaise.

zapilon a écrit:
" ici par exemple, 2,91Ah ont été consommés "
Pas possible de diviser par 10 à l'entrée ?
C'est moi qui ai volontairement multiplié les valeurs de courant par 10 pour l'affichage sur le compteur, afin d'avoir une précision correcte.

Si je ne l'avais pas fait, il aurait par exemple fallu que le compteur affiche "1km/h" si le courant consommé est de 1A. Le compteur n'affiche pas les vitesses en dessous de 3 km/h. En multipliant par 10, tout rendre dans l'ordre. Smile
C'est juste une gymnastique, un peu comme sur les compte tour voiture, sur lesquels il faut multiplier par 100.


arnaud.sivert a écrit:

belle realisation...
mais comment tu mets le programme dans le microcontroleur ?
Comme ça, avec un Arduino UNO : https://create.arduino.cc/projecthub/arjun/programming-attiny85-with-arduino-uno-afb829

arnaud.sivert a écrit:

pourquoi ne pas mettre un micro un peu plus gros PIC16F877 ou arduino uno (15 euros) et un afficheur LCD à 10 euros => 20 carateres 2 lignes ou 4 lignes
Parce que, dans ce cas la, tu n'as :
- Pas de boitier étanche
- Pas de mémoire en cas de coupure de l'alimentation électrique.

Et c'est beaucoup plus encombrant au guidon. "Less is more", comme disait un célèbre écrivain Laughing

L'arduino UNO n'est pas du tout adapté, dans ce cas. A la limite un Arduino pro mini. Mais il se trouve que j'avais envie de m'amuser une ces petits ATtiny. Le projet a servi d'excuse pour s'en servir Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://2roueselectriques.e-monsite.com/
jpl83
Accro du forum
avatar

Messages : 7077
Âge : 73
Localisation : St Raphael
VPH : Windcheetah compact, Sprint fs2. Ex VC : Fiero, Agenda, Lynxx, Strada, grassHopper, Cruzbike. Ex trike : Zoomer, kett
Date d'inscription : 17/12/2006

MessageSujet: Re: Un wattmètre avec un compteur de vélo   Jeu 09 Fév 2017, 18:59

Mais faut rien publier !!!
Faut trouver un sous traitant et le vendre ... et préparer une future version compatible Ant+ pour affichage sur le GPS
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
willy69
Posteur d'or
avatar

Messages : 560
Âge : 70
Localisation : Belgique 4530 Warnant Dreye
VPH : Steintrike Wild-One & Ice Q 26. VM piximatic Challenge,E-Orca.
Date d'inscription : 15/02/2013

MessageSujet: Re: Un wattmètre avec un compteur de vélo   Jeu 09 Fév 2017, 19:38

Bonjour Ferias,

superbe réalisation et bravo pour le partage.

a+, Willy.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
O'Leave
Admin
avatar

Messages : 3179
Âge : 43
Localisation : Pessac (33)
VPH : Metabike "Vélotaff Edition" / Kostka 26x20 / Mono "Confrérial"
Date d'inscription : 18/11/2007

MessageSujet: Re: Un wattmètre avec un compteur de vélo   Jeu 09 Fév 2017, 21:20

Bien sympa ce petit projet. L'ATTiny me rappelle de bons souvenirs.

__________________________________
"La théorie bosonique des cordes à 26 dimensions est la théorie originale des cordes et la plus simple." - Wikipedia pale
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
zapilon
Modo sortant
avatar

Messages : 3542
Âge : 81
Localisation : Flandre F
VPH : Sokol rohloffisé, VK2, A4-AE Schlumpfé, Scorpion FX BionXé
Date d'inscription : 07/09/2007

MessageSujet: Re: Un wattmètre avec un compteur de vélo   Ven 10 Fév 2017, 09:48

Application possible pour nos avions en Lipo 12S et autour de 80 A max

Le code sera-t-il publié .. confidentiellement ?

__________________________________
Tout sur le PBP 2019 et mes VC TR et VM successifs http://zapilon.pbp.pagesperso-orange.fr/
Le beau temps, la bonne santé sont des états précaires qui ne présagent rien de bon.
QUA HORA NON PUTATIS
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://zapilon.pbp.pagesperso-orange.fr/
ferias77
Pilier du forum
avatar

Messages : 748
Âge : 32
Localisation : Saint Germain du Puch (33)
VPH : Cobra Tw Bents
Date d'inscription : 05/01/2012

MessageSujet: Re: Un wattmètre avec un compteur de vélo   Ven 10 Fév 2017, 14:27

jpl83 a écrit:
Mais faut rien publier !!!
Faut trouver un sous traitant et le vendre ... et préparer une future version compatible Ant+ pour affichage sur le GPS
Je crois que le public pour ce genre de montage est relativement limité...
Sur Cyclurba, la version de superJc a été faite en version ANT+ avec un compteur Bontrager Node, si je ne dis pas de bêtises.

zapilon a écrit:
Application possible pour nos avions en Lipo 12S et autour de 80 A max
Oui, pas de problème, il suffit d'utiliser le capteur de courant adapté.

zapilon a écrit:
Le code sera-t-il publié .. confidentiellement ?
Comme il n'y a rien de confidentiel, je l'ai mis en ligne sur mon site
http://2roueselectriques.e-monsite.com/medias/files/wattmetre-compteur-velo-v2.1-attiny85-timer1.zip
