 Du RIVETAGE sur cadre aluminium ?

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
valgreg17
Débutant(e)
avatar

Messages : 19
Date d'inscription : 27/09/2010

MessageSujet: Du RIVETAGE sur cadre aluminium ?    Jeu 23 Juin 2016, 12:05

Salut à tous !


Je suis passé par ce forum il y a quelques années pour un projet de VH qui n'a point abouti malheureusement... Les études... Mais me voila de retour avec un nouveau projet encore plus simple :

Un 26/20 pouces constitué d'un profilé d'aluminium de 150x40 ep2 voir 3 mm avec la partie arrière d'un vtt suspendu et à l'avant du 20 pouces standart...

MA QUESTION : Pourquoi je n'ai pas trouvé d'exemple de RIVETAGE sur le forum ? Je voudrais ainsi renforcer les zones de fixation de fourches (avant et arrière) et pédalier.. Même si des calcul de matage et contrainte sont bons en épaisseur 3mm, on n'est jamais trop prudent...

Question annexe : quid des courroies trapézoidales entre le pédalier avant et la transmission du bras arrière du vtt que je garde ? (avec reprise de tension..)

Je vais poster des plans et croquis au pire...

Merci, Grégoire
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Didier33
Modo
avatar

Messages : 7876
Âge : 58
Localisation : Marcheprime
VPH : Metabike 20X26 bleu rolhoffisé - Catrike Trail jaune Rohloffisé et électrifié
Date d'inscription : 04/05/2007

MessageSujet: Re: Du RIVETAGE sur cadre aluminium ?    Jeu 23 Juin 2016, 12:15

Citation :
MA QUESTION : Pourquoi je n'ai pas trouvé d'exemple de RIVETAGE sur le forum ?

Peut-être parce qu'il n'y en n'a pas

J'ai fait une recherche rapide sur le forum et j'ai trouvé plusieurs exemples de constructions sans soudure, mais
sans rivetage non plus, uniquement à base de boulons et de vis...

__________________________________
"C'est déjà dur d'être pauvre, si en plus il faut se priver..." - Coluche -
"Y'a pas de grands, y'a pas de petits: La bonne longueur pour les jambes c'est quand les pieds touchent bien par terre" - Coluche aussi -
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Armandos
Modo
avatar

Messages : 7655
Localisation : Annecy,pres du lac
VPH : le plus possible
Date d'inscription : 09/10/2006

MessageSujet: Re: Du RIVETAGE sur cadre aluminium ?    Jeu 23 Juin 2016, 12:17

Peu d'auto construction en aluminium du fait de la difficulté d'assemblage que tu veux contourner par le rivetage.
Si j'ai compris,tu vas riveter aux endroits où les contraintes sont les plus importantes.
N'as tu pas peur des cisaillements ?
Pour la courroie  à part mon strida où la notion de rendement est relative..Pas d'expérience.
Sur le strida, le silence et la propreté justifie le choix
La tension se fait en décalant le boîtier de pédalier dans le logement ovalisé du cadre.. Pas con du tout mais difficile à réaliser pour un particulier

__________________________________
mais ceci n'est que mon avis
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
hube68
Accro du forum
avatar

Messages : 2469
Âge : 52
Localisation : Alsace centrale
VPH : Quest
Date d'inscription : 03/02/2014

MessageSujet: Re: Du RIVETAGE sur cadre aluminium ?    Jeu 23 Juin 2016, 12:31

Les VM Alleweder sont entièrement en alu riveté, non? Et dispo en kit à riveter soi-même! Laughing
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
valgreg17
Débutant(e)
avatar

Messages : 19
Date d'inscription : 27/09/2010

MessageSujet: Re: Du RIVETAGE sur cadre aluminium ?    Jeu 23 Juin 2016, 12:32

Cela me semble étonnant de ne pas voir de précédent car le soudage de l'alu semble très problématique (surtout avec du 6060), des compétences et du matos difficilement trouvable... Alors que comme en construction aéro : quelques perçages et pliage de l'alu (qui reste facile à travailler) et rivets POP sont très efficaces et me semble à la porté de l'amateur ?

Pour les efforts si par hasard quelqu'un à des valeurs d'accélération Max qu'on peut subir sur route dégradée pour dimensionner l'animal ?

Et la courroie du Strida se trouve ou ? Quoi comme modèle ?

Dans l'absolu je préfère rendre le siège réglable en longi et laisser la chaine de transmission tranquille..velodroit

Je garde toute la transmission arrière du VTT et je transmet à l'avant par courroie pour le poids, la propreté, le bruit...

Beaucoup de questions encore Laughing Vive les forums

Greg
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
olivier
Accro du forum


Messages : 1519
Localisation : 16° sud - 151°ouest
VPH : Bike friday ici - bacchetta trop loin
Date d'inscription : 05/01/2006

MessageSujet: Re: Du RIVETAGE sur cadre aluminium ?    Jeu 23 Juin 2016, 13:33

je crois que le rivetage "pop" n'est pas adapté pour du structural, c'est pas ce qui est utilisé dans l'aéro : lasaero
aircraft spruce
grande marque : avdel
si tu calcules tes efforts etc c'est pas pour mettre du pop
il y a dispo sur le net des abaques de rivetages (diamètres, écartement, positionnement etc...)
le prix n'est plus le même aussi...

pour la soudure alu, le 6060 se soude bien, il faut du matériel adapté... normalement, je crois qu'il doit y avoir des cycles de recuit et autres traitements thermiques suite à la soudure de ce matériaux, au risque d'avoir une chute très importante des caractéristiques méca dans la zone d'altération thermique....
mais c'est sûr que l'option rivetage est BEAUCOUP plus lourde

y'a ça sur le forum
il roule super, mais ça pèse >20kg je crois...

idem pour la tolerie, il y a dispo les abaques de rayons de courbure en fonction de l'épaisseur de la tôle, fabrication du gabarit etc....


Dernière édition par olivier le Jeu 23 Juin 2016, 14:48, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://goo.gl/photos/CwisMf8xKUuy3Sic7
valgreg17
Débutant(e)
avatar

Messages : 19
Date d'inscription : 27/09/2010

MessageSujet: sisisisi   Jeu 23 Juin 2016, 14:30

Il m'arrive souvent de voler là dessus :

http://www.zenithair.com/stolch701/7-construc.html

Et je vais bien merci pirat

Rivetage :

http://www.eaavideo.org/video.aspx?v=3256374427001

C'est bien du POP ?
J'ai presque 200kg en cisaillement pour un rivet POP de 5mm, ça me parait suffisant quand même en doublant l'échantillonnage ?

Et pour le poids un profilé de 150x40x2,5 fait dans les 2kg au mètre. Encore de la marge pour les 20kg.. (en RDM ça flex de 1mm avec 300kg au milieu...)


Et merci pour l'abaque mais ça ne marche pas ?!

Historiquement la soudure est prohibée par manque de suivi qualité et dégradation des perfos en aéro... Autant faire comme eux et arrêter de fondre ce pauvre alliage (le 6060 descend à 80 MPa après soudure.. voir moins..) !

Pas plus de retours sur l'installation et la fourniture de courroies et poulies ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
olivier
Accro du forum


Messages : 1519
Localisation : 16° sud - 151°ouest
VPH : Bike friday ici - bacchetta trop loin
Date d'inscription : 05/01/2006

MessageSujet: Re: Du RIVETAGE sur cadre aluminium ?    Jeu 23 Juin 2016, 14:47

soudé "par" robin (darois)
pas de traitement thermique, je vais bien, merci pirat


sur la vidéo zenithair, c'est du pop,
je me suis mal exprimé, car d'une manière générale, quand les gens parlent de pop, ils pensent casto car ils ne savent même pas qu'il existe autrre chose.
donc, OUI, on parle bien de pop (à la différence des rivets à frapper par exemple) mais de pop structuraux avec des valeur mécaniques connues, et une fabrication qui te garantie que t'es dans les spec... histoire qu'il y ait une certaine corrélation entre les calculs et ce qui est sur l'établi, entre la théorie et la vraie vie :-)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://goo.gl/photos/CwisMf8xKUuy3Sic7
hube68
Accro du forum
avatar

Messages : 2469
Âge : 52
Localisation : Alsace centrale
VPH : Quest
Date d'inscription : 03/02/2014

MessageSujet: Re: Du RIVETAGE sur cadre aluminium ?    Jeu 23 Juin 2016, 15:51

Ils sont pas bien, les pop de casto?

J'en ai déjà utilisé pour faire un porte (lourd)bagage de vélo avec beaucoup de porte-à-faux en profilé alu (de casto). Et j'ai eu aussi de la casse... Rolling Eyes

Aucun calcul de RDM préalable Razz
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
valgreg17
Débutant(e)
avatar

Messages : 19
Date d'inscription : 27/09/2010

MessageSujet: des indices ?   Mer 29 Juin 2016, 10:09

Salut !


Voila donc une première modélisation . Je cherche un "la construction amateur de VC pour les NULs" sur le forum et ne trouve pas particulièrement de sujet où l'angle de chasse, position du CG (répartition avant arrière), position la plus confortable, comment en faire sans les mains.. Sont expliqués en détails ?

J'ai déjà ça :   LA CHASSE = la distance entre le point de contact du pneu au sol et l'intersection avec le sol du prolongement de l'axe de la colonne de direction
5 à 6 cm est un mini (direction sensible) 7 à 9 cm (direction stable mais plus difficile d'éviter le caillou sur la route !)



Sur ce modèle seule la suspension arrière est aux bonnes côtes (récupérée sur une épave). Le mannequin aussi Wink Il manque son CG !? A comparer la position du siège à des réalisations existantes.

Donc pas de précis du petit dessinateur de VC ?


Greg
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
vipere noire
Accro du forum
avatar

Messages : 4538
Localisation : isere - 38
VPH : speculoos, cobra (prêté), kouign amann (grillé!), cat speed
Date d'inscription : 05/01/2006

MessageSujet: Re: Du RIVETAGE sur cadre aluminium ?    Mer 29 Juin 2016, 14:22

ton modèle ressemble au flevo greenmachine
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
e.breed
Pilier du forum
avatar

Messages : 790
Âge : 61
Localisation : Drôme sud, Baronnies
VPH : Recyclette, Performer VAE.Taf.:)
Date d'inscription : 17/05/2013

MessageSujet: Re: Du RIVETAGE sur cadre aluminium ?    Mer 29 Juin 2016, 15:55

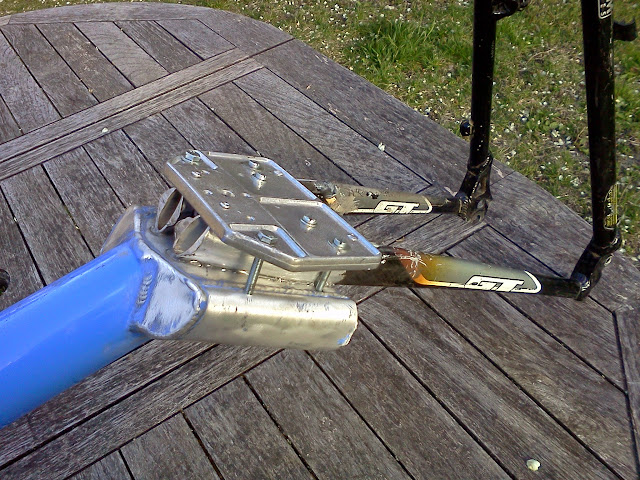

Je roule de puis un an avec un assemblage de "débris" d'une quinzaine de vélos...la partie arrière est "greffée par un mixte: rivetage alu4mm, boulonnage 6 mm et collage époxy.

Le tout emballé dans 2 couche de tissus de verre+ résine époxy.
" />
Le collage à l'époxy me semble indispensable pour assurer la longévité de l'assemblage.
Mes cotes pour un vélo très agréable, stable à très basse vitesse (3 ou 4 km/h), à haute vitesse (+ 70 km/h), maniable.
Empattement 102cm, chasse 10cm, fourche droite, roues 2x26".
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Samural
Pilier du forum
avatar

Messages : 950
Âge : 49
Localisation : Namur, Belgique
VPH : WAW 169, Metaphysic 2x700, Dahon Jetstream P8, Velocipède Michaux
Date d'inscription : 12/10/2008

MessageSujet: Re: Du RIVETAGE sur cadre aluminium ?    Jeu 30 Juin 2016, 15:30

valgreg17 a écrit:

Et la courroie du Strida se trouve ou ? Quoi comme modèle ?

La courroie du Strida est une courroie crantée (et non trapézoidale!) renforcée avec du Kevlar. L'importateur français en propose dans sa boutique en ligne: http://strida.fr/66-pedales-pedaliers

Sinon 2 grands fabricants de courroies se partagent le marché: Continental (Conti Drive System) et Gates (Carbon Drive).
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
valgreg17
Débutant(e)
avatar

Messages : 19
Date d'inscription : 27/09/2010

MessageSujet: yo   Ven 15 Juil 2016, 16:50

Merci des réponses..

Je garde les côtes ebreed, de plus ta redondance de fixation est bien prudente... De la souplesse que l'on prête aux composites je pense que c'est plutôt l'assemblage boulonné/riveté qui travail.. Sauf jeu dans celui ci...

C'est dur de faire de la construction dans ce pays.. J'ai enfin trouvé du profilé alu au mètre là : http://www.metalaladecoupe.com/francais/tubes_rectangulaires2.asp?tbout=alu des retours ?

Des premiers devis à 200€ pour percer 4 trous dans ce tube + faire une cornière avec 3 trous... Cela donne envie d'apprendre soi même à le faire... (et d'acheter la perceuse à colonne aussi malheureusement...)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Czolk
***
avatar

Messages : 148
Âge : 43
Localisation : Varsovie /Pologne
VPH : IMK P8 (SWB, ASS), Thys222
Date d'inscription : 13/12/2014

MessageSujet: Re: Du RIVETAGE sur cadre aluminium ?    Ven 15 Juil 2016, 20:02

Pense au lieu de riveter de faire du coller au carbone comme sur des constructions bambous. Des copains polonais ont 3 ou 4 vélos en alu coller et ça roule.

Courroie trapézoïdale a un très, très mauvais rendement. Courroie dentée est mieux.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://picasaweb.google.com/105277250576881179178
jagut
Modo sortant
avatar

Messages : 1694
Âge : 60
Localisation : nord Corrèze
VPH : trike à venir
Date d'inscription : 28/08/2010

MessageSujet: Re: Du RIVETAGE sur cadre aluminium ?    Ven 15 Juil 2016, 20:58

Attention au carbone direct sur le métal. Il faut mettre une couche de fibre de verre entre métal et carbone sinon il y a des phénomènes électrochimiques destructeurs.

Sinon belle construction, je suis jaloux.

__________________________________
Pour de belles balades à pied ou à VTT :
http://ladordognedevillagesenbarrages.e-monsite.com/
https://www.facebook.com/LaDordogneDeVillagesEnBarrages

Ouvrier, il te faut baisser la tête pour manger la soupe, certes, mais pas plus bas que la table.
En retraite on travaille 24h/24.....Bon, euh, souvent on passe 22 h à réfléchir!!!!!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
valgreg17
Débutant(e)
avatar

Messages : 19
Date d'inscription : 27/09/2010

MessageSujet: Voila ça roule !   Dim 29 Jan 2017, 12:48

Quelques photos du truc qui roule bien Wink Sans défauts rédhibitoires pour moi pour l'instant héhé

Des soucis avec la transmission : Il me faut tailler les axes des poulies et je manque de place sur l'axe (conique carré, sacré emmerdeur celui là..) de pédalier pour loger poulie + pédale. Pour l'instant chaine-chiante en poste...

Le siège improvisé est en conflit ouvert avec la direction.. Siège recouvert de composite qui me pique les fesses d'ailleurs.

Structure collée à l'époxy + rivetage ultérieur.





Revenir en haut Aller en bas
Voir le profil de l'utilisateur
valgreg17
Débutant(e)
avatar

Messages : 19
Date d'inscription : 27/09/2010

MessageSujet: détail   Dim 29 Jan 2017, 13:04

Voila une image qui précise le problème : même en réduisant l'épaisseur de la poulie au max ça va être dur de la loger entre la pédale et le boitier.. :/ Comme c'est du conique la pédale ne va pas s'enfoncer au maximum sur l'axe et il va subsister du jeu.. Pour info la poulie est juste en démo sur le boulon qui fixe le boitier dans le cadre..

Il existe des pédales d'épaisseur réduite ?




Sinon quel plaisir dans la descente de laisser le vélo filer en profitant de la position allongée !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
vipere noire
Accro du forum
avatar

Messages : 4538
Localisation : isere - 38
VPH : speculoos, cobra (prêté), kouign amann (grillé!), cat speed
Date d'inscription : 05/01/2006

MessageSujet: Re: Du RIVETAGE sur cadre aluminium ?    Dim 29 Jan 2017, 15:32

et si utilisais un axe plus long pour ton boitier de pedalier? par exemple ici de 107 à 127mm
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
valgreg17
Débutant(e)
avatar

Messages : 19
Date d'inscription : 27/09/2010

MessageSujet: Ouuuuuuuuuups   Dim 29 Jan 2017, 17:35

Et bien voila premier trajet jusqu'à la mer, 15 min, et retour en voiture..

Des difficultés à repartir sur du plat, et en forçant j'ai un peu trop forcé sur le siège (j'avais déjà des doutes sur sa solidité.. ).

Ca tombe bien le siège était vraiment le truc que j'ai fait à l'arrache et qui gênait pas mal de trucs..

Une question : Sans mousse mais quand même, la forme du siège me faisait mal au milieu du dos au niveau de l'inversion de courbure au milieu du siège, et je me faisais la réflexion qu'en pédalant je fais "le dos rond " ? Normale docteur ? Ou c'est le temps de s"habituer au pedalage couché et je vais me détendre plus tard ?

Sinon oui le boitier à axe long est peut être la solution... Ou une découpe propre de l'intérieur de la pédale..





Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Du RIVETAGE sur cadre aluminium ?

Revenir en haut Aller en bas

Du RIVETAGE sur cadre aluminium ?
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» [resolu]Mon cadre aluminium est fissuré , que faire ?
» peinture de cadre
» Cadre aluminium pour les voyages inter-continentaux
» Vente de prisa alu
» [MotoGP] Stoner VS Rossi!

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum du Vélorizontal, vélo couché et autres véhicules à propulsion humaine :: Les Points spécifiques :: Le Coin du Constructeur amateur-
Sauter vers:
