MessageSujet: Re: construction bambou saison II   Lun 01 Fév 2016, 20:03

Je me demande si la fourche dans l'autre sens ou ... retournée ne conviendrait pas mieux , pour etre mieux dans l'allignement de ta base ... scratch
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
isard09
Accro du forum


Messages : 1149
Âge : 55
Localisation : Mas d Azil 09
VPH : Baron orange ,krolann2,TD carbobambou
Date d'inscription : 08/01/2007

MessageSujet: Re: construction bambou saison II   Mer 03 Fév 2016, 09:40

apres plusieurs heures à essayer de trouver la bonne géometrie et maintenir le montage, çà a donné ceci:

c'est pas évident de tordre ces haubans vers l'arrière , ils résistent!

une fois collé , çà donne çà:

C pas beau , il va y avoir du travail pour remodeler la forme de cette fourche-cadre et la solidifier...
mais il y a déja de la rigidité: quand on écarte ce sont plutot les bases qui se courbent.

Donc des cogitations pour cacher la misère et aussi pour réaliser le renfort du haut de fourche tout en laissant la place pour l'étrier de frein...

à suivre...
Alain

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
rob1
Posteur d'argent


Messages : 422
Localisation : calvados
VPH : TD 2x622 = LOOK strang + M[onix carbonisé]
Date d'inscription : 26/02/2007

MessageSujet: Re: construction bambou saison II   Mer 03 Fév 2016, 22:12

Super les dessins, je trouve plein de belles idées dedans. Et pour en revenir à ton problème de masquer la misère, je vais essayer de mettre à jour le fil sur mon projet : quelques photo.
Dans l'idée je mets de la résine avec une charge "légère" (+silice) ce donne une sorte d'enduit léger qui se ponce pas trop mal ensuite.
Cependant, je ne sais pas si ma solution est viable car le vélo ne roule toujours pas faute de siège (et de temps pour avancer).

Rob1
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: Re: construction bambou saison II   Mer 03 Fév 2016, 23:36

Bhaa !! elle va etre tres bien cette fourche écartellée ... un peut remodelée comme tu dit ... avec un mastic maison = époxy et poudre de carbone ...

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
dan25
Posteur de bronze


Messages : 249
Âge : 59
Localisation : périphérie Besançon (Doubs-25)
VPH : Etrange TD - Agenda rouge 700x451
Date d'inscription : 14/08/2011

MessageSujet: Re: construction bambou saison II   Jeu 04 Fév 2016, 08:04

De tres jolis vélos bambou au Ghana

http://sain-et-naturel.com/velos-en-bambou.html
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
dan25
Posteur de bronze


Messages : 249
Âge : 59
Localisation : périphérie Besançon (Doubs-25)
VPH : Etrange TD - Agenda rouge 700x451
Date d'inscription : 14/08/2011

MessageSujet: Re: construction bambou saison II   Jeu 04 Fév 2016, 08:13

dan25 a écrit:
De tres jolis vélos bambou au Ghana

http://sain-et-naturel.com/velos-en-bambou.html



Leur site : ghanabamboobikes.org

Leur Facebook : ghanabamboobikes
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
isard09
Accro du forum


Messages : 1149
Âge : 55
Localisation : Mas d Azil 09
VPH : Baron orange ,krolann2,TD carbobambou
Date d'inscription : 08/01/2007

MessageSujet: Re: construction bambou saison II   Ven 05 Fév 2016, 20:58

J'ai travaillé hier à reformer les bras de fourche et confectionner un tube de renfort pour le haut de fourche:

j'ai laissé un peu de place pour l'étrier de frein dans sa position d'origine.

ensuite je ponce, je remastique (epoxy/cellulose) et je précolle le tube de renfort.

à suivre...

Alain
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
isard09
Accro du forum


Messages : 1149
Âge : 55
Localisation : Mas d Azil 09
VPH : Baron orange ,krolann2,TD carbobambou
Date d'inscription : 08/01/2007

MessageSujet: Re: construction bambou saison II   Mar 09 Fév 2016, 20:44

après masticage et ponçage çà donne çà:
et:

ensuite recouvrir la fourche de sergé carbone et résine et pareil pour bien solidariser le tube de renfort, et il faudra bien sûr reponcer tout çà!
.../...
Alain
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
zapols
Accro du forum


Messages : 1478
Âge : 42
Localisation : IDF
Date d'inscription : 26/04/2010

MessageSujet: Re: construction bambou saison II   Mar 09 Fév 2016, 21:49

Beau travail!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Oryanne
Modo


Messages : 358
Âge : 23
Localisation : Nancy
VPH : Krolann 1 (TD Bambou-Carbone), vieux tandem droit
Date d'inscription : 03/07/2010

MessageSujet: Re: construction bambou saison II   Mar 09 Fév 2016, 23:03

Hé bien,
on dirait que ça colle mieux
C'est chouette, bientôt du bambou ou continuation au carbone ??

Ton morceau de cadre arrière m'inspire une idée qui pourrait te plaire :
laisse le bout de cadre carbone et viens y coller 2 secteurs de bambou pour donner une forme ronde à l'avant et en pointe à l'arrière pour plus d'aéro
et de rigidité avec moins de travail .
Les 2 secteurs de bambou viendraient fermer le trou du haut bien entendu Wink

Aussi dans mon dessin avec le bambou fendu à l'arrière, tu peux le remplacer par 2 bambous cintrés.

Je ne crois pas au monobras, comme le joli TD righty, en bambou ; à cause de l'orientation unidirectionnelle des fibres dans le bambou,
ce qui le rend très souple en torsion et le monobras doit justement être rigide en torsion sous peine d'avoir un vélo vrillé une fois en charge.
Ou alors tu t'en sers comme âme renforcée avec du bi-biais 45/-45, mais le bambou ne serait plus apparent...

__________________________________
Oryanne =^.^=
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
isard09
Accro du forum


Messages : 1149
Âge : 55
Localisation : Mas d Azil 09
VPH : Baron orange ,krolann2,TD carbobambou
Date d'inscription : 08/01/2007

MessageSujet: Re: construction bambou saison II   Mer 10 Fév 2016, 09:21

Oryanne a écrit:
Hé bien,
Ton morceau de cadre arrière m'inspire une idée qui pourrait te plaire :
laisse le bout de cadre carbone et viens y coller 2 secteurs de bambou pour donner une forme ronde à l'avant et en pointe à l'arrière pour plus d'aéro
et de rigidité avec moins de travail .
Les 2 secteurs de bambou viendraient fermer le trou du haut bien entendu Wink

tu pourrais préciser à l'aide d'un petit croquis?

j'ai hâte de passer au bambou, mais j'ai encore un peu de boulot sur l'avant: carboniser les bras de fourche, la jonction à la potence et imaginer la position du guidon etc...
mais comme je n'ai encore rien décidé pour l'architecture bambou, çà me laisse murir!

Alain
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Oryanne
Modo


Messages : 358
Âge : 23
Localisation : Nancy
VPH : Krolann 1 (TD Bambou-Carbone), vieux tandem droit
Date d'inscription : 03/07/2010

MessageSujet: Re: construction bambou saison II   Mer 10 Fév 2016, 10:36


Le petit croquis m'a permis de réfléchir un peu au reste du cadre...
Voili Alain, j'espère que c'est plus compréhensible malgré mes perspectives douteuses

__________________________________
Oryanne =^.^=
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
isard09
Accro du forum


Messages : 1149
Âge : 55
Localisation : Mas d Azil 09
VPH : Baron orange ,krolann2,TD carbobambou
Date d'inscription : 08/01/2007

MessageSujet: Re: construction bambou saison II   Mer 10 Fév 2016, 16:06

isard09 a écrit:

petite question aux spécialistes du carbone:

cet assemblage nécessite-t-il 2 couches de carbone sergé 200gr ou une seule peut suffire?

le résultat de la 1ere couche une fois débarrassé du tissu d'arrachage me donnera peut-être déja une idée?

attendons que ce soit sec ce soir!

Alain
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
rob1
Posteur d'argent


Messages : 422
Localisation : calvados
VPH : TD 2x622 = LOOK strang + M[onix carbonisé]
Date d'inscription : 26/02/2007

MessageSujet: Re: construction bambou saison II   Jeu 11 Fév 2016, 00:14

Isard,
Je pense que plus de couches serait plus sur, cependant je fonctionne plus avec mon intuition que le calcul.
De même, je pense qu'il est préférable d'avoir des couches qui ne présentent pas à chaque fois la même orientation de fibre: une couche dans le sens "octogonal" de ton tube, et 2 autres avec un peu d'angle...
Je vais attendre les autres avis car ce point m'intéresse sur le mien j'ai fait un peu plus "lourd": une couche d'UD (343g), puis 2 couches de sergé (200g) inclinées à 45 degrés.

Bonne soirée,
Rob1
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
isard09
Accro du forum


Messages : 1149
Âge : 55
Localisation : Mas d Azil 09
VPH : Baron orange ,krolann2,TD carbobambou
Date d'inscription : 08/01/2007

MessageSujet: Re: construction bambou saison II   Jeu 11 Fév 2016, 11:10

merci rob1 pour ces conseils, au demoulage c'est comme çà:


c'est pas trop mal mais il y a des imperfections surtout au niveau du recouvrement du tour de tissu de carbone (mal recollé ou manque de tissu)
donc je vais rajouter une autre couche aujourd'hui.

Alain
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
gruig
Posteur d'or


Messages : 698
Âge : 54
Localisation : Sainte Foy 31 Haute-Garonne
VPH : gruigruiloos, stradigruiloos, gruigruigranny.....
Date d'inscription : 27/04/2008

MessageSujet: Re: construction bambou saison II   Ven 12 Fév 2016, 15:01

isard09 a écrit:

c'est pas trop mal mais il y a des imperfections surtout au niveau du recouvrement du tour de tissu de carbone (mal recollé ou manque de tissu)
donc je vais rajouter une autre couche aujourd'hui.

Gaffe, Alain, tu fais pas du cosmétique....si tu as des doutes ....tu refais.....je voudrais pas te retrouver dans l'Arize , au pont de Sabarat quand je passerais le 12 mars avec Didier !!!!!!!!!!

pig pig
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
isard09
Accro du forum


Messages : 1149
Âge : 55
Localisation : Mas d Azil 09
VPH : Baron orange ,krolann2,TD carbobambou
Date d'inscription : 08/01/2007

MessageSujet: Re: construction bambou saison II   Ven 12 Fév 2016, 20:28

Bien sûr Gruig , mais je ne connais que 2 methodes:
-soit "satisfaire" l'oeil,
-soit taper dessus ou essayer de tordre et voir si çà tient.
comme j'ose pas y aller à la barra-mine, je fais un peu à l'intuition, et selon vos conseils bien sûr!

Alain
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Oryanne
Modo


Messages : 358
Âge : 23
Localisation : Nancy
VPH : Krolann 1 (TD Bambou-Carbone), vieux tandem droit
Date d'inscription : 03/07/2010

MessageSujet: Re: construction bambou saison II   Ven 12 Fév 2016, 21:00

Attention à la satisfaction de l’œil Alain,
soit sûr et certain que les tissus soient bien bien collés,
car la résistance d'une bulle est nulle et ça te fait une amorce de délamination donc point faible...
Il vaut mieux trop que pas assez de résine. Enfin en serrant les couches de tissu quand même.

Je suis plus que d'accord avec Gruig, surtout qu'avec les composites ça peut être dé-laminé donc près de casser et invisible de l'extérieur.
Si il y a du "mal collé", on ponce et on refait, surtout pas de maquillage Exclamation

__________________________________
Oryanne =^.^=
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
isard09
Accro du forum


Messages : 1149
Âge : 55
Localisation : Mas d Azil 09
VPH : Baron orange ,krolann2,TD carbobambou
Date d'inscription : 08/01/2007

MessageSujet: Re: construction bambou saison II   Sam 13 Fév 2016, 10:48

Ok, ok si 2 sur mes 3 maîtres de construction TD me le disent, j'obéis et je vais ajouter une couche de sergé là où çà manque...
faut pas être trop tétu confiant négligeant sur ce genre d'article , sinon je manquerais de confiance dans une courbe àà 50kmh!

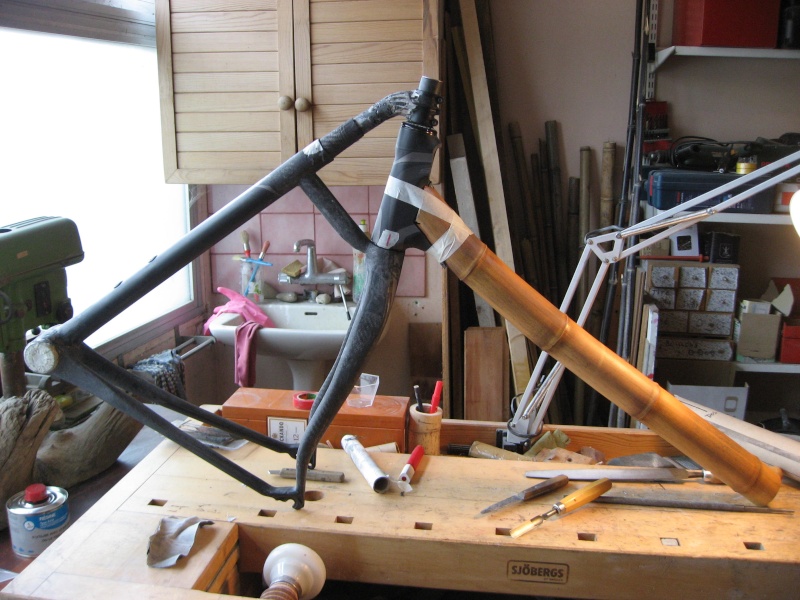

un petit essai ce matin pour être sûr que la roue passe bien, y compris avec le pneu:


j'approche aussi la potence et le tube de selle mais mon ajout manque encore de qques mm de diamètre; 4 tours de carbone et çà devrait le faire.
pour l'assembler avec la potence je m'inspire du Létrange td8 mais qques doutes sur la précision nécessire à la coupe des 2 abouts(carbone rempli et alu de la potence); comment réaliser cette coupe assez propre?

Alain
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Oryanne
Modo


Messages : 358
Âge : 23
Localisation : Nancy
VPH : Krolann 1 (TD Bambou-Carbone), vieux tandem droit
Date d'inscription : 03/07/2010

MessageSujet: Re: construction bambou saison II   Sam 13 Fév 2016, 20:10

ça prend forme !

Heu je pense que Gruig a bien parlé de refaire (poncer jusqu'au supposé mauvais collage = faire disparaître le tissu mal collé) ?
Pas de masquer en rajoutant une couche par dessus (cosmétique si mal collé en dessous).

Quand tu vas attaquer la potence à méplats à la létrange, n'oublie pas que l'époxy ne colle pas l'aluminium donc il faut de la résine polyester au moins pour la partie potence.

Bon courage Alain pour le Krolann 3

__________________________________
Oryanne =^.^=
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
isard09
Accro du forum


Messages : 1149
Âge : 55
Localisation : Mas d Azil 09
VPH : Baron orange ,krolann2,TD carbobambou
Date d'inscription : 08/01/2007

MessageSujet: Re: construction bambou saison II   Dim 14 Fév 2016, 11:05

Oryanne a écrit:
....../ n'oublie pas que l'époxy ne colle pas l'aluminium donc il faut de la résine polyester au moins pour la partie potence.

j'avais oublié ce détail!
mais il me semble que l'année dernière j'avais fait la jonction potence-bambou avec des couches de lin/epoxy, je devrais être inquiet?

j'ai donc copieusement poncé ce qui me semblait insuffisant ou pas fiable et ajouté une couche de carbone des 2 cotés ; j'ai aussi consolidé le petit tube/étai en laissant juste la place de l'étrier de frein.

j'ai préparé aussi la potence (mais un peu courte) et le tube de jonction (un reste de potence réglable du baron augmenté en diamètre); je pense que je vais devoir refaire un bout de tube à coller sur les lamelles de potence alu, sinon ce sera trop court et l'emboitement démontable mange un peu de longueur. c'est mieux en image:


je m'accorde quelques jours de pause et de réflexion...

Alain
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Oryanne
Modo


Messages : 358
Âge : 23
Localisation : Nancy
VPH : Krolann 1 (TD Bambou-Carbone), vieux tandem droit
Date d'inscription : 03/07/2010

MessageSujet: Re: construction bambou saison II   Dim 14 Fév 2016, 12:37

isard09 a écrit:

mais il me semble que l'année dernière j'avais fait la jonction potence-bambou avec des couches de lin/epoxy, je devrais être inquiet?
Es tu sûr que ta potence était en alu ?
Je n'arrive pas à distinguer sur tes photos si tu as des fibres de lin qui passent derrière la potence et reviennent sur le bambou,
si c'est le cas, les efforts ne sont pas transmis directement dans la colle donc tu n'a rien à craindre.
Au pire en pédalant très fort tu risque de désolidariser, et pour casser il te faudra casser d'autres assemblages.
Et il me semble que tu as déjà testé ce krolann en course donc bon ça à l'air de tenir Very Happy

Par contre dans la letrangerie les efforts passent réellement par l'interphase colle/alu et donc il est important que celle ci soit de bonne qualité.

Repos bien mérité Wink

__________________________________
Oryanne =^.^=
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
isard09
Accro du forum


Messages : 1149
Âge : 55
Localisation : Mas d Azil 09
VPH : Baron orange ,krolann2,TD carbobambou
Date d'inscription : 08/01/2007

MessageSujet: Re: construction bambou saison II   Mer 24 Fév 2016, 12:24

reprise du chantier apres qques jours de pause (copains-velo-neige à parts égales)

suivant les conseils d'Oryanne, j'ai collé la potence distroy avec de la résine polyester et du tissu de verre pour en faire une sorte de tube , puis recouvert avec du carbone sergé, puis rejoint avec un tube carbone le "tube de selle"; j'ai copié le système démontable de J Létrange mais l'assemblage précis n'est pas facile à réaliser et demande des réajustements.

(photo avant de recouvrir en carbone/epoxy)

petit essai de géométrie avant avec un premier bambou qu'on pourrait appeler le "tube diagonal avant":


vivement que je passe à la partie bambou/lin !
.../... à suivre...
Alain
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
3tigouille
***


Messages : 171
Âge : 63
Localisation : limoges et rochefort
VPH : lr tica , fujin et tri penchant
Date d'inscription : 22/05/2015

MessageSujet: Re: construction bambou saison II   Mer 24 Fév 2016, 17:12

l'époxy ne colle pas l'alu?
http://forums.futura-sciences.com/chimie/149763-quelques-questions-colle-epoxy.html
je n'ai pas d'actions epoxy...ce que j'en dit c'est google...
par ailleurs ce qu'on trouve en tube 2 composants supermarché est bien merdique au vieillissement dans un garage...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://tigouille.free.fr
isard09
Accro du forum


Messages : 1149
Âge : 55
Localisation : Mas d Azil 09
VPH : Baron orange ,krolann2,TD carbobambou
Date d'inscription : 08/01/2007

MessageSujet: Re: construction bambou saison II   Mer 24 Fév 2016, 19:19

Tigouille: merci pour l'attention que tu portes à ma construction!

j'ai suivi les recommandations d'Oryanne, et il me semble que Malric déconseille le collage alu/carbone;
j'ai donc appliqué sur l'alu la resine polyesther/fibre de verre , puis resine epoxy/ carbone ; savoir si çà fait quelque chose de solide, je le saurai dans 2 mois environ Very Happy !....

Alain
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: construction bambou saison II   Aujourd'hui à 14:28

Revenir en haut Aller en bas

construction bambou saison II
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 4Aller à la page : Précédent  1, 2, 3, 4  Suivant
 Sujets similaires
-
» construction bambou saison II
» Essai de construction bambou
» construction gloriette
» Cadre en bambou
» construction wood ou bamboo ?

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum du Vélorizontal, vélo couché et autres véhicules à propulsion humaine :: Les Points spécifiques :: Le Coin du Constructeur amateur-
Sauter vers:
