Faga76
*
avatar

Messages : 50
Âge : 59
Localisation : Belbeuf, Seine maritime
VPH : Trike auto construit, Performer X-FRP AE
Date d'inscription : 27/11/2015

MessageSujet: Re: Construction trike   Dim 20 Déc 2015, 12:00

Bonjour andre33,

Pour le pignon intermédiaire, la chaîne touchait le bras inférieur de la roue arrière. Donc pour relever un peu la chaîne j'ai mis un petit plateau supplémentaire.
La ligne de chaîne semble bonne. 7 vitesses sur la roue libre et pas de problèmes pour le moment.

Bonne journée
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Faga76
*
avatar

Messages : 50
Âge : 59
Localisation : Belbeuf, Seine maritime
VPH : Trike auto construit, Performer X-FRP AE
Date d'inscription : 27/11/2015

MessageSujet: Re: Construction trike   Ven 15 Jan 2016, 12:32

Bonjour à tous,

Des nouvelles de mon trike.
Après pas mal d'essais et petites sorties, mon trike ne correspondait pas à ce que j'espérais.

Pilotage et tenue de route difficile, poids trop important, passage chaîne à revoir, fixation siège trop light vu mon poids!
Le sans soudure en fait est plus simple, mais trop de renforts qui grève le poids général.

Donc après étude et redessinage la seule solution était un démontage et une refonte complète du trike.

Abandon de l'aluminium, achat de tube acier carré 40x40x1,5 et nouveau châssis. Abandon des rotules pour le train avant et utilisation de vrais pivots de vélo. Plat acier de 6 pour support roues et freins.
Siège abaissé de 5 cm et support revu. Support train arrière refait.

Tout est soudé et l'ensemble est plus homogène et compacte. Sur la balance le résultat est de -5 kg en tout. 77 cm de voie et 115 cm d'empattement. J'arrive à 21 kg fini, plutôt pas mal.

Évidemment sitôt monté, direction la route et là grosse surprise. Facile à piloter, ça tient la route et les virages peuvent être pris sans peur de retournement.

Reste des détails et mise en peinture après quelques sorties.

Les photos du résultat.







Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Faga76
*
avatar

Messages : 50
Âge : 59
Localisation : Belbeuf, Seine maritime
VPH : Trike auto construit, Performer X-FRP AE
Date d'inscription : 27/11/2015

MessageSujet: Re: Construction trike   Ven 18 Mar 2016, 11:54

Bonjour à tous.

Des nouvelles de mon trike.

Châssis peint, assistance électrique installée, pas mal de sorties m'ont permis d'apprécier cet engin.

C'est vraiment génial.

Moteur 8 fun roue arrière montée sur le pédalier.

Contrôleur sinewave + console de commande au guidon.

2 batteries de 16Ah 36v chacune installée dans des coffrets aluminium.

Pignon moteur 14 dents. Plateau moteur 42 dents.

Pédalier avec roue libre et plateau 44 dents. Cassette 8 vitesses 11/34.

Tout est parfaitement fonctionnel et silencieux.

Des sorties de plus de 100kms se font sans problèmes.

Merci à tous pour les idées et conseils.

Seul le siège ne me plait pas trop et je pense en fabriquer un en resine plus tard.

Voici quelques photos ( les couvercles des coffrets de batteries ne sont pas posés ).

Fabrice











Revenir en haut Aller en bas
Voir le profil de l'utilisateur
vipere noire
Accro du forum
avatar

Messages : 4546
Localisation : isere - 38
VPH : speculoos, cobra (prêté), kouign amann (grillé!), cat speed
Date d'inscription : 05/01/2006

MessageSujet: Re: Construction trike   Ven 18 Mar 2016, 12:06

A part le siège qui est une vraie catastrophe Wink (mal de dos assuré), ce trike assisté est vraiment bien conçu et original, au niveau de la transmission notamment, bravo!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jagut
Modo sortant
avatar

Messages : 1696
Âge : 60
Localisation : nord Corrèze
VPH : trike à venir
Date d'inscription : 28/08/2010

MessageSujet: Re: Construction trike   Ven 18 Mar 2016, 21:45

Belle réussite. +1 pour le siège

__________________________________
Pour de belles balades à pied ou à VTT :
http://ladordognedevillagesenbarrages.e-monsite.com/
https://www.facebook.com/LaDordogneDeVillagesEnBarrages

Ouvrier, il te faut baisser la tête pour manger la soupe, certes, mais pas plus bas que la table.
En retraite on travaille 24h/24.....Bon, euh, souvent on passe 22 h à réfléchir!!!!!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Faga76
*
avatar

Messages : 50
Âge : 59
Localisation : Belbeuf, Seine maritime
VPH : Trike auto construit, Performer X-FRP AE
Date d'inscription : 27/11/2015

MessageSujet: Re: Construction trike   Mar 22 Mar 2016, 20:57

Bonsoir à tous.

Petit travail du week-end. Nouveau siège pour mon trike. Reste à le recouvrir.





Ballade du jour en bord de seine (30 kms). Même sans mousse le siège est super confortable.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Faga76
*
avatar

Messages : 50
Âge : 59
Localisation : Belbeuf, Seine maritime
VPH : Trike auto construit, Performer X-FRP AE
Date d'inscription : 27/11/2015

MessageSujet: Re: Construction trike   Sam 02 Avr 2016, 19:04

Bonsoir à tous,

Voilà siège recouvert.

Le trike est terminé. 500 kms au compteur. RAS.

Satisfait du résultat final, et des sensations de pilotage de l'engin.

Des photos.



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jacqar
Débutant(e)


Messages : 26
Âge : 69
Localisation : siant Cyr sur le Rhône
Date d'inscription : 05/04/2016

MessageSujet: Re: Construction trike   Lun 25 Avr 2016, 20:22

Bonjour,
A titre indicatif, pouvez vous me donner les mensurations de ce dernier petit bijou.
Merci

Bonne soiree
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Faga76
*
avatar

Messages : 50
Âge : 59
Localisation : Belbeuf, Seine maritime
VPH : Trike auto construit, Performer X-FRP AE
Date d'inscription : 27/11/2015

MessageSujet: Re: Construction trike   Mar 26 Avr 2016, 09:23

Bonjour Jacques,

Voici les mesures du trike.

Voie : 730mm
Empattement : 1170mm
Hauteur du siège : 280mm
Hauteur du pédalier : 420mm
Largeur maxi aux rétroviseurs : 900mm
Longueur totale : 2000mm
Poids total avec AE et 2 batteries de 16Ah 36v : 32kg

Une petite photo après plus de 1000km au compteur.
Bonne journée.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
kona
Posteur d'argent
avatar

Messages : 363
Âge : 27
Localisation : 70 haute-saone
VPH : Kmx tornado 2009 ( Solaire ) / Velomobile Waw89
Date d'inscription : 22/08/2014

MessageSujet: Re: Construction trike   Mar 26 Avr 2016, 09:45

Pas trop droit le siège ?

Moteur roue 250w?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Faga76
*
avatar

Messages : 50
Âge : 59
Localisation : Belbeuf, Seine maritime
VPH : Trike auto construit, Performer X-FRP AE
Date d'inscription : 27/11/2015

MessageSujet: Re: Construction trike   Mar 26 Avr 2016, 10:01

Bonjour,

L'inclinaison du siège est parfaite pour moi. Il est possible de régler cette inclinaison.

Pour le moteur, c'est un moteur roue 250w 8fun monté sur le pédalier. Le contrôleur lui est un 500w. Voir photos plus haut.

Bonne journée.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jacqar
Débutant(e)


Messages : 26
Âge : 69
Localisation : siant Cyr sur le Rhône
Date d'inscription : 05/04/2016

MessageSujet: Re: Construction trike   Mar 26 Avr 2016, 10:37

Faga76 a écrit:
Bonjour Jacques,

Voici les mesures du trike.

Voie : 730mm
Empattement : 1170mm
Hauteur du siège : 280mm
Hauteur du pédalier : 420mm
Largeur maxi aux rétroviseurs : 900mm
Longueur totale : 2000mm
Poids total avec AE et 2 batteries de 16Ah 36v : 32kg

Une petite photo après plus de 1000km au compteur.
Bonne journée.


Super merci , pour les infos, je trouve votre trike très bien réussi, je pense que je vais m'en inspirer.
Bravo .

je ne sais pas si ça marche j'ai mis des photos de mon avant projet .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Faga76
*
avatar

Messages : 50
Âge : 59
Localisation : Belbeuf, Seine maritime
VPH : Trike auto construit, Performer X-FRP AE
Date d'inscription : 27/11/2015

MessageSujet: Re: Construction trike   Mar 26 Avr 2016, 10:44

bonjour,

je ne vois pas les photos
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jacqar
Débutant(e)


Messages : 26
Âge : 69
Localisation : siant Cyr sur le Rhône
Date d'inscription : 05/04/2016

MessageSujet: Re: Construction trike   Mar 26 Avr 2016, 11:12

Faga76 a écrit:
bonjour,

je ne vois pas les photos





Revenir en haut Aller en bas
Voir le profil de l'utilisateur
zapilon
Modo sortant
avatar

Messages : 3482
Âge : 81
Localisation : Flandre F
VPH : Sokol rohloffisé, VK2, A4-AE Schlumpfé, Scorpion FX BionXé
Date d'inscription : 07/09/2007

MessageSujet: Re: Construction trike   Mer 18 Mai 2016, 19:37

@faga76

je m'intéresse à ton montage d'un moteur-roue sur le pédalier
Je ne vois pas de détail sur tes photos du côté pignon moteur

J'ai peut-être tout faux mais j'imagine que le moteur possède une roue-libre interne et alors tu devrais avoir monté un pignon fixe en sortie moteur
Le filetage pour roue libre sortie moteur étant prévu pour une roue libre à visser, le pas est à droite

Le couple du moteur va dans le sens de dévisser le pignon, comment as-tu bloqué le pignon pour éviter qu'il ne se dévisse ?

__________________________________
Tout sur le PBP 2019 et mes VC TR et VM successifs http://zapilon.pbp.pagesperso-orange.fr/
Le beau temps, la bonne santé sont des états précaires qui ne présagent rien de bon.
QUA HORA NON PUTATIS
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://zapilon.pbp.pagesperso-orange.fr/
Faga76
*
avatar

Messages : 50
Âge : 59
Localisation : Belbeuf, Seine maritime
VPH : Trike auto construit, Performer X-FRP AE
Date d'inscription : 27/11/2015

MessageSujet: Re: Construction trike   Mer 18 Mai 2016, 20:05

Bonsoir zapilon,

Pour le montage du pignon moteur, jai bien mis un pignon fixe de 14 dents vissé sur le filetage de roue libre du moteur.
J'ai monté au frein filet fort et mis un contre écrou decoupé dans une ancienne cassette roue libre. Le tout serré à bloc. 1500 kms et ca ne bouge pas.

Le moteur possède bien sa propre roue libre.

Bonne soirée.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
zapilon
Modo sortant
avatar

Messages : 3482
Âge : 81
Localisation : Flandre F
VPH : Sokol rohloffisé, VK2, A4-AE Schlumpfé, Scorpion FX BionXé
Date d'inscription : 07/09/2007

MessageSujet: Re: Construction trike   Mer 18 Mai 2016, 20:19

Merci Faga76, c'est ce que j'avais imaginé, avec le contre écrou à pas fin çà ne bougera pas

Quel moteur Bafang ?
Quelle est la longueur filetée pour visser le pignon fixe (pignon fixe de vélo ?)  ?

Mon idée est de remplacer mon moteur cyclone à réducteur métallique qui fait un bruit d'enfer dans mon VM en alu
J'ai donc déjà un plateau de pédalier sur RL
http://velorizontal.bbfr.net/t19786-une-ae-pour-l-alleweder-a4-de-zapilon

__________________________________
Tout sur le PBP 2019 et mes VC TR et VM successifs http://zapilon.pbp.pagesperso-orange.fr/
Le beau temps, la bonne santé sont des états précaires qui ne présagent rien de bon.
QUA HORA NON PUTATIS
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://zapilon.pbp.pagesperso-orange.fr/
Faga76
*
avatar

Messages : 50
Âge : 59
Localisation : Belbeuf, Seine maritime
VPH : Trike auto construit, Performer X-FRP AE
Date d'inscription : 27/11/2015

MessageSujet: Re: Construction trike   Mer 18 Mai 2016, 20:55

Moteur Bafang swxh 36v 250w 205t/mn.

J'ai mis un contrôleur 500w.

La longueur du filetage roue libre est d'environ 10mm. Pour que le moteur passe en largeur au niveau du pédalier, j'ai recoupé l'axe moteur côté pignon et fileté le restant de cet axe.

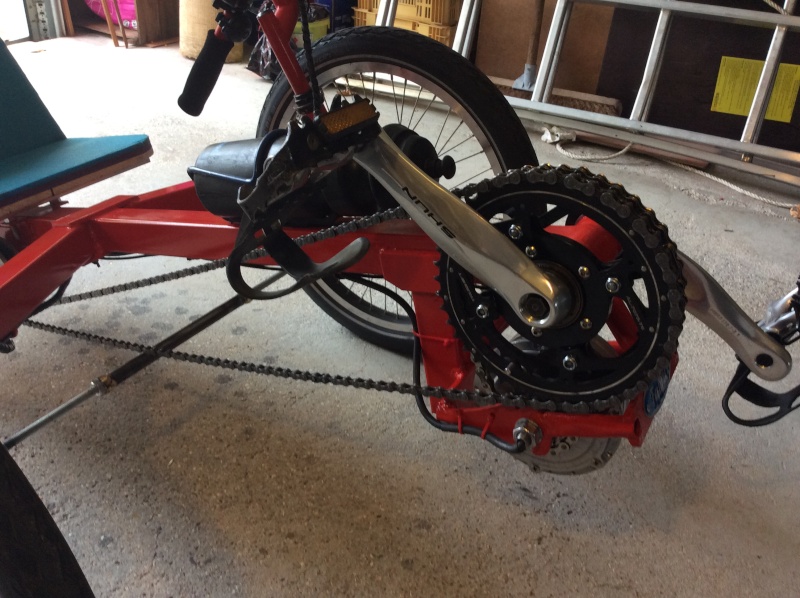

Une petite photo du moteur.




C'est vrai que mon moteur est super silencieux et d'une puissance plus que suffisante.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Faga76
*
avatar

Messages : 50
Âge : 59
Localisation : Belbeuf, Seine maritime
VPH : Trike auto construit, Performer X-FRP AE
Date d'inscription : 27/11/2015

MessageSujet: Re: Construction trike   Ven 22 Juil 2016, 14:57

Bonjour à tous,

Quelques nouvelles. Le trike affiche maintenant 3000 kms. Petit bilan.
Que du bonheur.

Point positif : Pour mon premier cadre maison, tout tiens parfaitement(heureusement), l'AE est puissante et vraiment géniale, beaucoup de plaisir de conduite, grâce à mon siège resine confort impeccable, grosse côte d'amour des autres usagers de la route, très content de la conception.

Point négatif : La peinture ne tient pas, chaque petits coups forment un éclat. Ça vieillit très mal. Dommage. Un problème de saut de chaîne intempestif m'a posé quelques soucis. J'ai trouvé la solution mais avec du mal. Récupération et pose du guide d'un derailleur avant, nouvelle roulette plus adaptée et maintenant plus de problèmes. Barre de direction refaite plus rigide et nouvelle rotule de meilleure qualité.

Ma consommation électrique est en moyenne de 7,5 w/km. Ma vitesse est de 25 à 26 km/h en moyenne. Maintenant mes sorties sont de 100kms environs. Le pneu arrière est usé à environ 50%. Les pneus avant nickel.

J'envisage déjà le prochain cadre avec quelques modifications. Une vraie peinture qui tient. J'ai trouvé une boîte pour une peinture epoxy à peine plus chère que ce que j'avais mis.

Globalement beaucoup de positif et de plaisir.

Bonne journée à tous.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Construction trike

Revenir en haut Aller en bas

Construction trike
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 2Aller à la page : Précédent  1, 2
 Sujets similaires
-
» Construction trike
» construction trike " sandwich bois polystyrene extrudé +stratification"
» Autre projet d'auto-construction trike façon KMX
» scooter/trike ou velomobile?
» Construction trike

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum du Vélorizontal, vélo couché et autres véhicules à propulsion humaine :: Les Points spécifiques :: Le Coin du Constructeur amateur-
Sauter vers:
