 TafTaf (TD 2*700)

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
marau
Posteur d'argent
avatar

Messages : 346
Âge : 39
Localisation : Villard-bonnot (38)
VPH : Vendetta, taftaf, Proto2, GoalX26
Date d'inscription : 12/08/2008

MessageSujet: TafTaf (TD 2*700)   Jeu 29 Oct 2015, 21:55

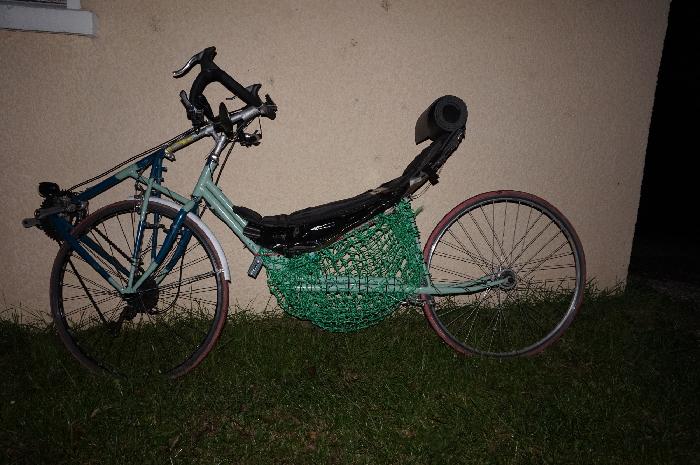

Après Proto2, La mule, la Guimauve voici mon nouveau TD TafTaf qui comme son nom l'indique sera pour le vélotaf.

j'ai modifié un peu la géométrie par rapport à la guimauve, j'ai fait un mixte entre le Proto2 et le vendetta. ce qui donne très agréable a conduire (on verra s'il tient sur la durée).
Pour la première fois, j'ai réussi à respecter la géométrie voulu a la conception.
Je suis assez content du guidon, qui comme le vendetta est fixé sur la potence, mais peut s'avancer et se reculer.

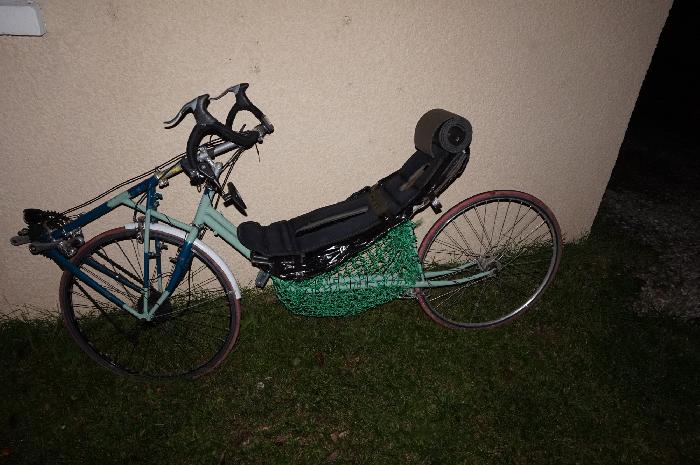

J'ai ajouté un filet de peche pour les bagages sous le siege, ça fait beaucoup parler les curieux Smile





je ferais d'autres photos quand il fera jour.




Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://chrivier.free.fr
ALagrange (Alex)
Accro du forum
avatar

Messages : 5633
Âge : 48
Localisation : Grenoble-Eybens
VPH : Sokol05 & Bacchetta Corsa & Catrike Road
Date d'inscription : 11/04/2006

MessageSujet: Re: TafTaf (TD 2*700)   Ven 30 Oct 2015, 08:37

Je suis admiratif!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
marau
Posteur d'argent
avatar

Messages : 346
Âge : 39
Localisation : Villard-bonnot (38)
VPH : Vendetta, taftaf, Proto2, GoalX26
Date d'inscription : 12/08/2008

MessageSujet: Re: TafTaf (TD 2*700)   Sam 31 Oct 2015, 18:40

merci Alex Smile

quelques détails :

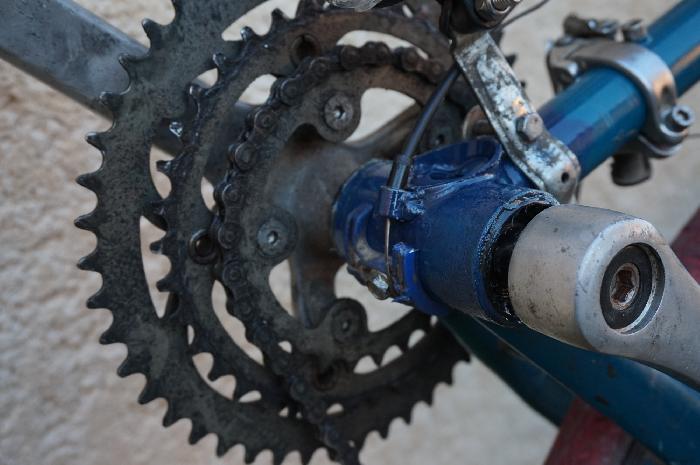

j'ai soudé un bloc cable (je sais pas trop comment ça s'appelle) pour le dérailleur avant

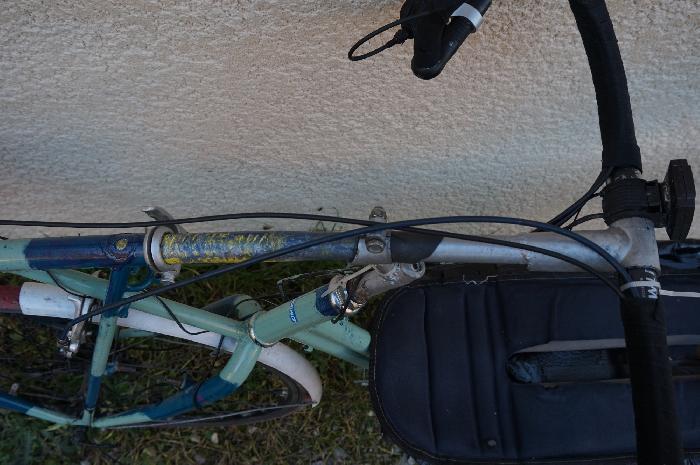

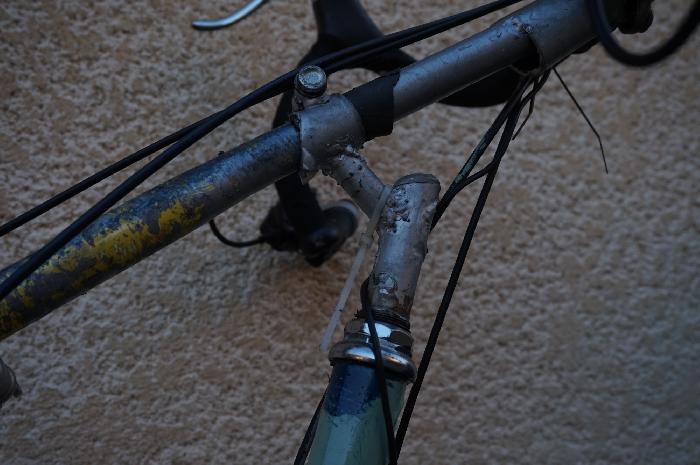

pour la potence, j'ai pris un vieux guidon de VTT quasiment droit inseré comme une tige de selle.
j'ai soudé une potence au bout pour tenir le guidon corne de vache.



Comme je fais principalement de la récupération pour la construction, j'ai des gachettes VTT, qui ne tiennent pas sur un guidon course. du coup j'ai ajouté des poignées


A l'usage, le changement de vitesse est très proche de la main, c'est sympa.

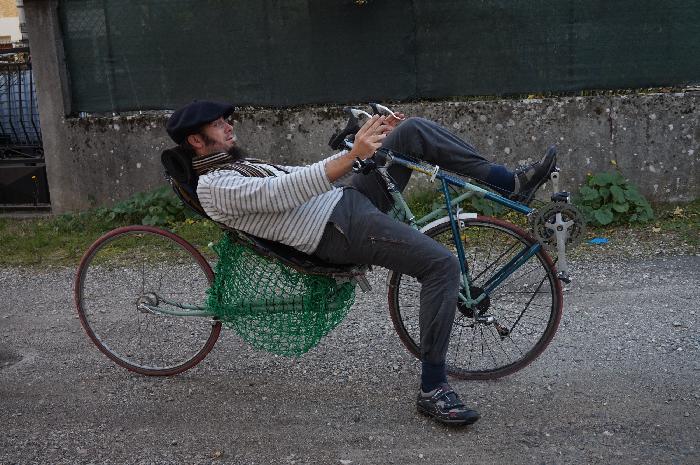

une dernière pour la position sur le vélo
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://chrivier.free.fr
ALagrange (Alex)
Accro du forum
avatar

Messages : 5633
Âge : 48
Localisation : Grenoble-Eybens
VPH : Sokol05 & Bacchetta Corsa & Catrike Road
Date d'inscription : 11/04/2006

MessageSujet: Re: TafTaf (TD 2*700)   Sam 31 Oct 2015, 19:58

Il est très long, non? Pas trop souple sur la rue AR? A moins que cela ne donne du confort.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
marau
Posteur d'argent
avatar

Messages : 346
Âge : 39
Localisation : Villard-bonnot (38)
VPH : Vendetta, taftaf, Proto2, GoalX26
Date d'inscription : 12/08/2008

MessageSujet: Re: TafTaf (TD 2*700)   Sam 31 Oct 2015, 20:08

oui, il est long 136cm d'entre axe, plus court de 5cm par rapport à la guimauve.

ça permet d'être vraiment couche et de ne pas avoir de problème de motricité
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://chrivier.free.fr
nabla
Accro du forum
avatar

Messages : 1060
Âge : 42
Localisation : grenoble
VPH : Nabla Bantarde, Speculoos Asclier, trike sauterelle
Date d'inscription : 19/09/2008

MessageSujet: Re: TafTaf (TD 2*700)   Dim 01 Nov 2015, 20:45

excellent j'adore !!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
marcel
Accro du forum
avatar

Messages : 3840
Âge : 58
Localisation : grenoble
VPH : Reynolds T bone+ trike ICE QNT electrisé+ Catrike road+ Vendetta cruzbike Velomobile Quest carbone
Date d'inscription : 04/01/2006

MessageSujet: Re: TafTaf (TD 2*700)   Lun 02 Nov 2015, 08:17

le guidon ne te parait pas trop haut et éloigné scratch
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://maflaux.wix.com/marcel-velo-couche
rico
Accro du forum
avatar

Messages : 3621
Âge : 46
Localisation : 95 BUTRY SUR OISE
VPH : Bacchetta hybride avec freins, Baron
Date d'inscription : 12/08/2006

MessageSujet: Re: TafTaf (TD 2*700)   Lun 02 Nov 2015, 11:37

Un petit coup de peinture histoire d'en faire un beau vélo c'est en option ? Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
marau
Posteur d'argent
avatar

Messages : 346
Âge : 39
Localisation : Villard-bonnot (38)
VPH : Vendetta, taftaf, Proto2, GoalX26
Date d'inscription : 12/08/2008

MessageSujet: Re: TafTaf (TD 2*700)   Mar 03 Nov 2015, 06:37

@Alex, en fait j'ai pas répondu a ta question Smile non pas de problème de rigidité. j'ai une barre sous le siege qui rigidifie le tout.

@Marcel, oui le guidon est haut, mais ce n'est pas génant, la conduite est assez proche du vendetta.
Sur le vendetta, mon guidon est loin presque trop. mais bon on s'y fait.

Avec cette hauteur ce qui est appréciable, c'est qu'il ne me tape pas dans les cuisses pour tourner. Je retrouve la maniabilité du Vendetta contrairement a la guimauve ou bonjour les cuisses Sad

@rico, la peinture ? bah il est peint déjà Smile
l'effet zebré c'est voulu, c'est vrai ca fait pas très fini, mais c'est mon style  jocolor

Aujourd'hui, enfin utilisation en condition réelle avec la pluie, j'ai rajouté mon airzone + des reflecteurs sur les rayons.


Dernière édition par marau le Mar 03 Nov 2015, 19:24, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://chrivier.free.fr
coyote
Accro du forum
avatar

Messages : 1564
Âge : 55
Localisation : agen lot & garonne
VPH : x'low , milan mk1 sl 015 carbone
Date d'inscription : 05/01/2006

MessageSujet: Re: TafTaf (TD 2*700)   Mar 03 Nov 2015, 11:32

j aime bien aussi le béret !
Coyote
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
marau
Posteur d'argent
avatar

Messages : 346
Âge : 39
Localisation : Villard-bonnot (38)
VPH : Vendetta, taftaf, Proto2, GoalX26
Date d'inscription : 12/08/2008

MessageSujet: Re: TafTaf (TD 2*700)   Sam 14 Nov 2015, 17:10

Après une centaine de km avec le taftaf, pour moi c'est LA géométrie qu'il faut garder.
Le vélo est super stable, je lache les mains très facilement plus facilement que le vendetta.

quelques chiffres:
chasse : 11cm
angle de direction : 60°
angle du siege : 16°
hauteur de l'assise : 59cm
empattement : 136cm
il est aussi possible que le fait d'avoir le chargement sous le siege et non derrière donne une meilleur stabilité.

Quelques ajustements, le filet de peche était trop souple, mon sac touchait par terre.

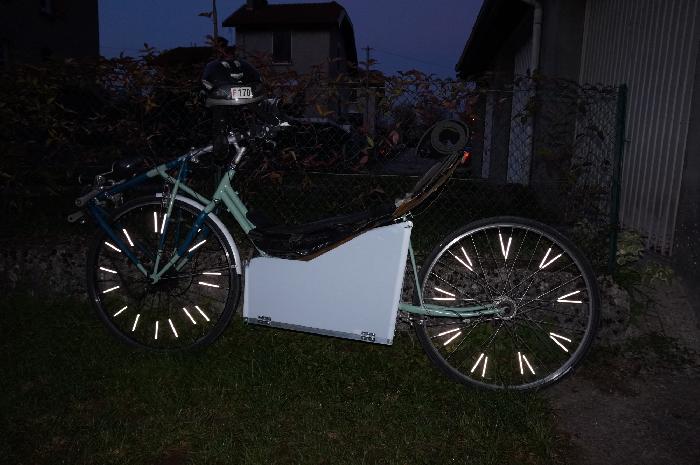

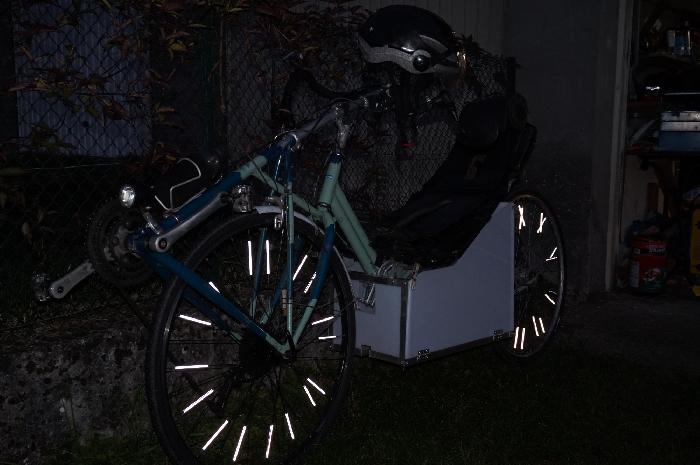

J'ai fait un coffre sous le siege. Armature en alu et paroi en plexiglas blanc.





Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://chrivier.free.fr
Christophe 74
Posteur d'argent
avatar

Messages : 355
Âge : 53
Localisation : Neydens (en France voisine)
VPH : Bacchetta Corsa et Fend la bise
Date d'inscription : 12/06/2009

MessageSujet: Re: TafTaf (TD 2*700)   Dim 15 Nov 2015, 08:32

Pas mal ton vélo!
Puisque tu l'utilise pour le taf, ton employeur pourrai coller une pub sur les côtés du coffre. Ainsi tu pourrais doubler tes revenus! Ne me remercie pas pour cette idée, contente toi de me reverser 20%.
Une photo en plein jour serait intéressante.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
l etrange
Accro du forum
avatar

Messages : 1792
Âge : 70
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: TafTaf (TD 2*700)   Dim 15 Nov 2015, 10:21

Hé hé !! BRAVO MARAU !! et vive le TD ! le coffre est bien placé ( pas tres aéro quand meme )

( @ Christophe 74 , ton TD en photos serait a voir Shocked STP !! )
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
dan25
Posteur de bronze
avatar

Messages : 310
Âge : 60
Localisation : périphérie Besançon (Doubs-25)
VPH : Etrange TD - Agenda rouge 700x451
Date d'inscription : 14/08/2011

MessageSujet: Re: TafTaf (TD 2*700)   Dim 15 Nov 2015, 13:36

Pas mal, j'aime bien le double tube qui sert de cadre

@ Christophe 74 , ton TD en photos serait a voir : + 1
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
O'Leave
Admin
avatar

Messages : 3181
Âge : 43
Localisation : Pessac (33)
VPH : Metabike "Vélotaff Edition" / Kostka 26x20 / Mono "Confrérial"
Date d'inscription : 18/11/2007

MessageSujet: Re: TafTaf (TD 2*700)   Mar 17 Nov 2015, 09:04

marau a écrit:
Après une centaine de km avec le taftaf, pour moi c'est LA géométrie qu'il faut garder.
Le vélo est super stable, je lache les mains très facilement plus facilement que le vendetta.

quelques chiffres:
chasse : 11cm
angle de direction : 60°
angle du siege : 16°
hauteur de l'assise : 59cm
empattement : 136cm
il est aussi possible que le fait d'avoir le chargement sous le siege et non derrière donne une meilleur stabilité.


Bonjour et bravo,

Si tu veux bien, cette géométrie "moderne" mériterait d'être publiée dans le modèle de réfrence, moyennant quelques renseignements angulaires de plus et la hauteur du pédalier. Je peux éventuellement faire le boulot, as-tu un plan quelque part ?

__________________________________
"La théorie bosonique des cordes à 26 dimensions est la théorie originale des cordes et la plus simple." - Wikipedia pale
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
marau
Posteur d'argent
avatar

Messages : 346
Âge : 39
Localisation : Villard-bonnot (38)
VPH : Vendetta, taftaf, Proto2, GoalX26
Date d'inscription : 12/08/2008

MessageSujet: Re: TafTaf (TD 2*700)   Mar 17 Nov 2015, 19:28

désolé, pas de plan.

Je soude au fil des tubes qui me tombent sous la main, en respectant quelques préceptes comme l'angle et la chasse.

La hauteur du pédalier est de 64cm.

que veux tu d'autres comme mesure ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://chrivier.free.fr
O'Leave
Admin
avatar

Messages : 3181
Âge : 43
Localisation : Pessac (33)
VPH : Metabike "Vélotaff Edition" / Kostka 26x20 / Mono "Confrérial"
Date d'inscription : 18/11/2007

MessageSujet: Re: TafTaf (TD 2*700)   Mar 17 Nov 2015, 19:46

Merci. Il manque également la distance siège pédalier. Muni de tout cela, je dois pouvoir tracer un plan synthétique et retrouver les fameux angles.

__________________________________
"La théorie bosonique des cordes à 26 dimensions est la théorie originale des cordes et la plus simple." - Wikipedia pale
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
marau
Posteur d'argent
avatar

Messages : 346
Âge : 39
Localisation : Villard-bonnot (38)
VPH : Vendetta, taftaf, Proto2, GoalX26
Date d'inscription : 12/08/2008

MessageSujet: Re: TafTaf (TD 2*700)   Mar 17 Nov 2015, 20:08

c'est une distance un peu dur à définir.
en regardant les plans du poste ça devrait être 89-90cm.
distance entre axe de pédalier et point du siege le plus bas.

j'ai juste regardé le premier et le dernier graphe.
Et avec les différents vélo que j'ai fait, je dirais que :

  • l'angle de chasse doit être compris entre 56 et 63, pour l'instant je dirais 60 c'est le mieux.
  • La chasse ne doit pas dépasser 15cm.
  • l'empattement n'a pas d’incidence sur la tenu de route, juste sur la motricité.
  • pareil l'inclinaison du siege n'a pas d'incidence sur la conduite.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://chrivier.free.fr
