MessageSujet: suspension intégrée au cadre   Sam 07 Fév 2015, 18:31

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://tigouille.free.fr/
Bobbybob07
***
avatar

Messages : 161
Âge : 41
Localisation : Montagne Ardèchoise
VPH : VTT randonneuse, VTT Cruzbikisé, Tandem Gitane Randonnée (1980), M5 26/26 Low Bar
Date d'inscription : 18/03/2014

MessageSujet: Re: suspension intégrée au cadre   Sam 07 Fév 2015, 18:45

A l'avant, c'est comme une fourche Fatty (Cannondale) mais en 20 pouces. A l'arrière, ça ressemble beaucoup au python, mais avec un bras de levier aussi court, le débattement doit vraiment être minime.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
l etrange
Accro du forum
avatar

Messages : 1795
Âge : 70
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: Re: suspension intégrée au cadre   Sam 07 Fév 2015, 22:50

Plausible pour l'avant ! mais les courses de débattements des 2 bras arrières ne seront jamais parfaitement identiques ... mais pour faire un N° de cirque ça iras
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
Fleur
Accro du forum
avatar

Messages : 2613
VPH : Toxy ZR, tandem Hase Pino
Date d'inscription : 26/06/2009

MessageSujet: Re: suspension intégrée au cadre   Sam 07 Fév 2015, 23:59

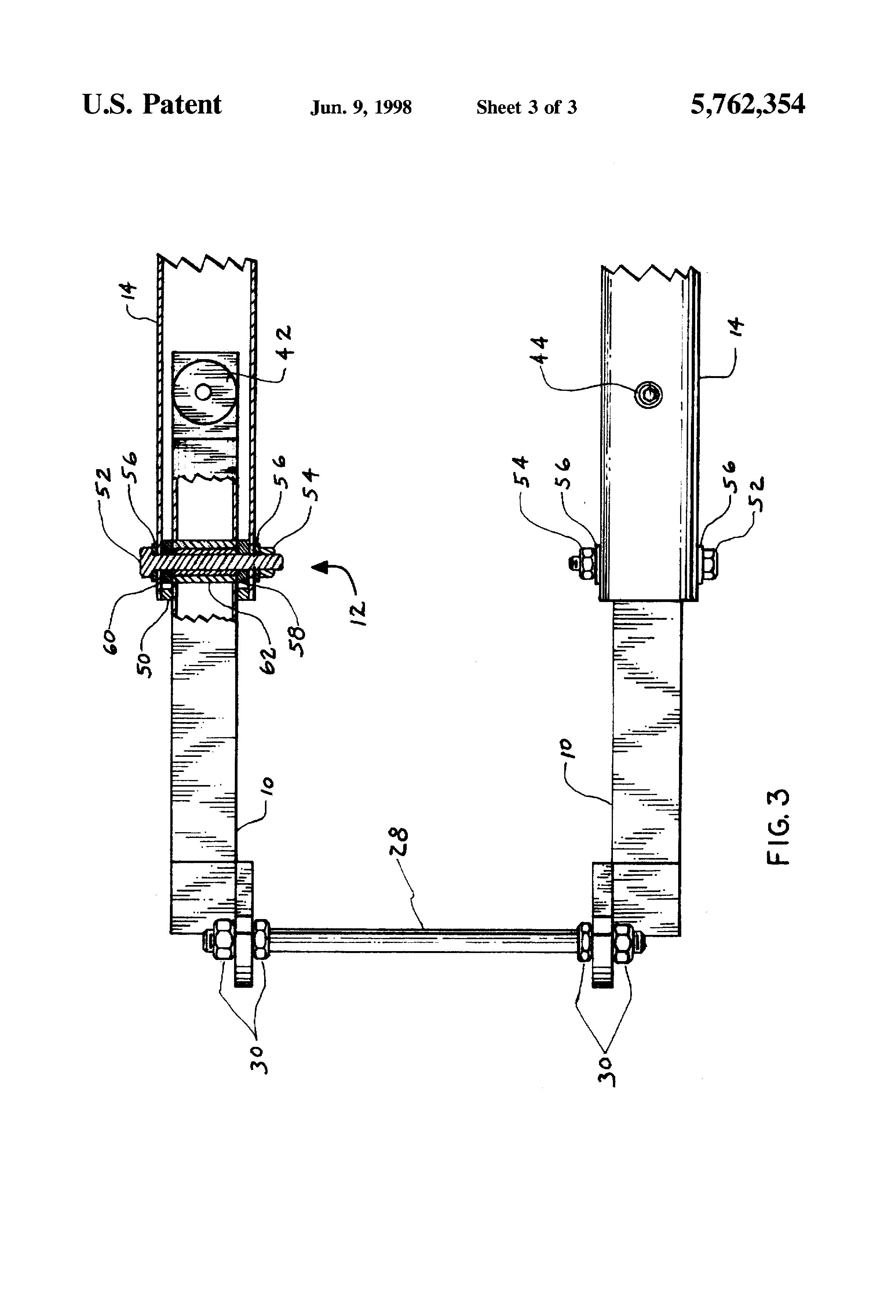

Patent US 5762354 A a écrit:
Publication date Jun 9, 1998
Filing date Feb 12, 1996
Cela n'a pas révolutionné le monde du VC !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Berniche
Accro du forum
avatar

Messages : 1662
Date d'inscription : 28/09/2007

MessageSujet: lighting R-84   Dim 08 Fév 2015, 19:30


Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cebd
Accro du forum
avatar

Messages : 1976
Date d'inscription : 18/07/2011

MessageSujet: Re: suspension intégrée au cadre   Lun 09 Fév 2015, 09:37

Bonjour.
Si il n'ya a pas de couplage en rotation des deux demi fourches , la roue est instable en roulis !!!
Le couplage peut être fait par l axe...mais il est accrobatique !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LoRan(s)
Accro du forum
avatar

Messages : 1233
Âge : 49
Localisation : Grenoble + Saint Claude (Jura)
VPH : RANS V2
Date d'inscription : 31/12/2006

MessageSujet: Re: suspension intégrée au cadre   Lun 09 Fév 2015, 09:57

cebd a écrit:
Bonjour.
Si il n'ya a pas de couplage en rotation des deux demi fourches , la roue est instable en roulis !!!
Le couplage peut être fait par l axe...mais il est accrobatique !!!

Sur le http://cruzbike.com/silvio (traction), il y a suspension arrière par lames et élastomère central. J'avais trouvé ça brillant dans le principe.
Mais est-ce qu'il y a ce problème de roulis à l'usage ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cebd
Accro du forum
avatar

Messages : 1976
Date d'inscription : 18/07/2011

MessageSujet: Re: suspension intégrée au cadre   Lun 09 Fév 2015, 17:58

Bonsoir,
à première vue il y a fourche , donc pas de vrillage de la roue arrière...
C'est ce que j utilise sur mes vélos en bois !!!
C'est aussi le cas de toutes les fourches arrière suspendues il me semble ?
Ce n 'est pas le cas des minis demi-fourches de l image postée par Mr Berniche.
Sauf si il y a une liaison ,par un axe ,traversant le moyeu ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Berniche
Accro du forum
avatar

Messages : 1662
Date d'inscription : 28/09/2007

MessageSujet: Re: suspension intégrée au cadre   Lun 09 Fév 2015, 18:59

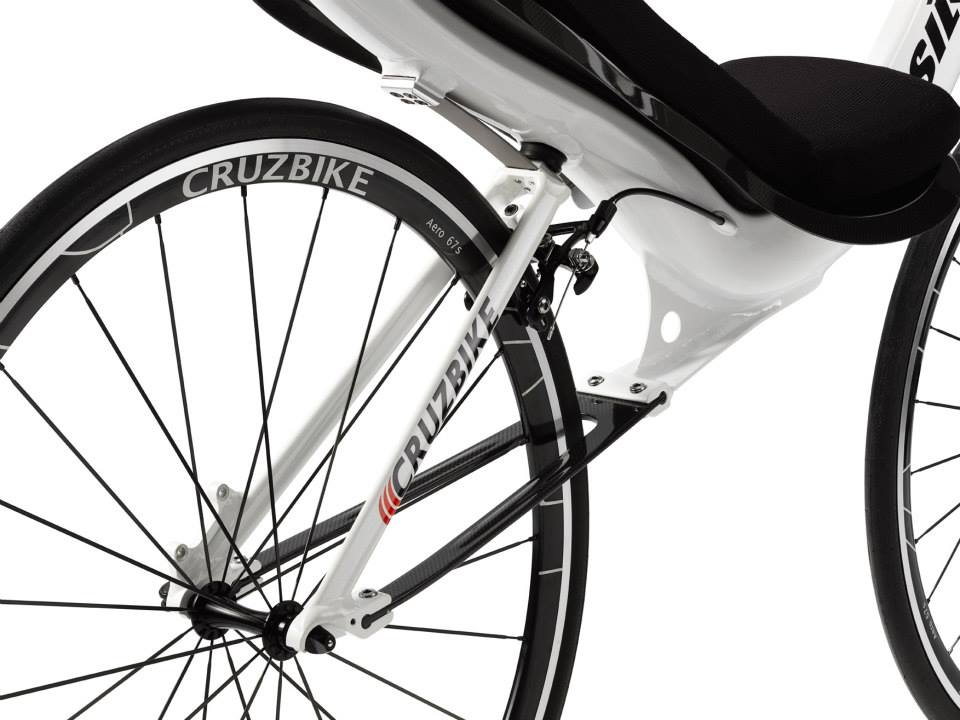

Cruzbike
Lightning
La roue arrière est rigidement fixée à l'extrémité des bras balancier Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cebd
Accro du forum
avatar

Messages : 1976
Date d'inscription : 18/07/2011

MessageSujet: Re: suspension intégrée au cadre   Lun 09 Fév 2015, 19:39

Oui , il y a encastrement ! donc ça marche ,,, Mais la rigidité doit être maigre et le procédé est impensable sur un Trike ou un VM !!
(On parle bien sûr de la vue inférieure avec les 2 mini bras , pas de la fourche classique... )
Je soupsonne du guidonnage sur un 2 roue ainsi fait!!!!
PS: un choc latéral , dû au vent ou au sol , sollicite fortement l'axe de liaison en torsion+ double flexion ..
J'ai proposé cette technique pour le Milan mais avec un axe plus gros et des manetons correctement fixees sur l axe.
Mais ça pose des petits pb pour le 11 dents et pour le démontage de la roue arrière...


Dernière édition par cebd le Mar 10 Fév 2015, 17:20, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tigouille
Accro du forum
avatar

Messages : 2999
Âge : 64
Localisation : limoges
VPH : tica
Date d'inscription : 09/09/2006

MessageSujet: Re: suspension intégrée au cadre   Lun 09 Fév 2015, 22:16

compte rendu d'un propriétaire content ici
http://www.rtrmag.com/sample_LightningR-84.htm
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://tigouille.free.fr/
Berniche
Accro du forum
avatar

Messages : 1662
Date d'inscription : 28/09/2007

MessageSujet: cadre suspendu intégral   Mar 10 Fév 2015, 15:53

Cliquer sur l'image pour la vidéo Smile
Wink

On en avait déjà parlé là >>> http://velorizontal.bbfr.net/t13895-lightning-r84?highlight=lightning+F+-40
