 Un Nouveau TAD sur Grenoble

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
FROLIC
***
avatar

Messages : 164
Âge : 47
Localisation : Vercors
VPH : Autoconstruction TAD
Date d'inscription : 03/09/2012

MessageSujet: Un Nouveau TAD sur Grenoble   Lun 22 Déc 2014, 20:56

Depuis le mois de septembre je me suis lancé dans la construction d'un TAD en 2 X 700.

N'ayant aucune connaissance en soudure j'ai commencé par me faire la main sur des accessoires de type rangement à ski, ferrures pour volets etc...Avec un poste à l'arc.

Ne faisant pas de trous à tire larigot  j'ai récupéré des cadres de vélo et j'ai continué mon expérience. Une fois bien assimilé la technique de la soudure à l'arc sur de tubes < à 2 mm j'ai commencé ma réalisation.

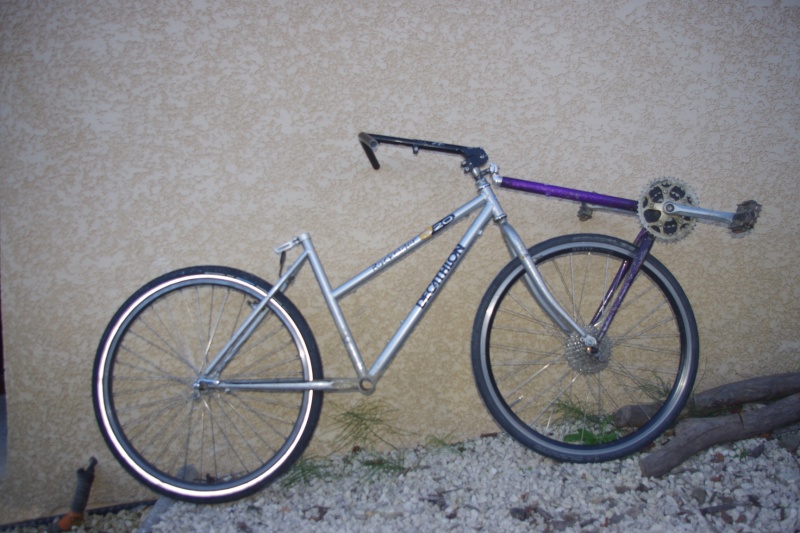

J'ai utilisé une tige fileté de 10 mm et des écrous pour agrandir la fourche et resserrer l’arrière du cadre.

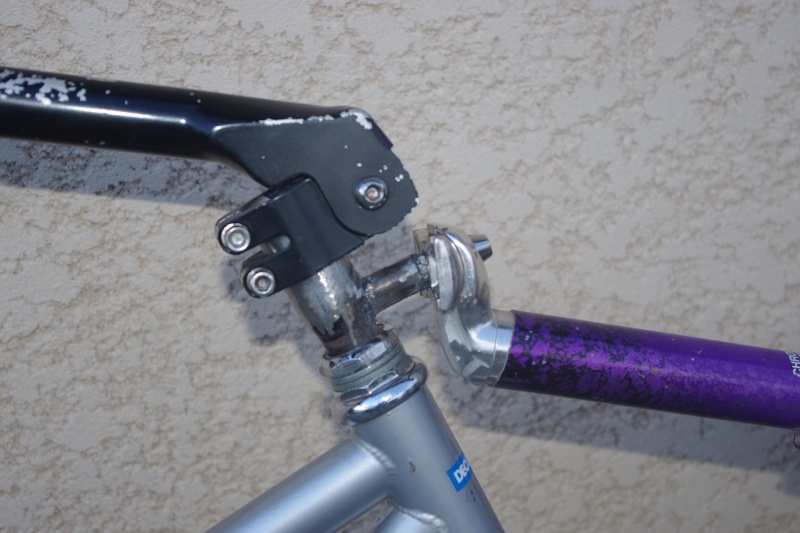

J'ai découpé une potence de 1" avec un plongeur su laquelle j'ai soudé une visse.
Le tube de la tige de selle du vélo donneur vient se visser sur le plongeur.

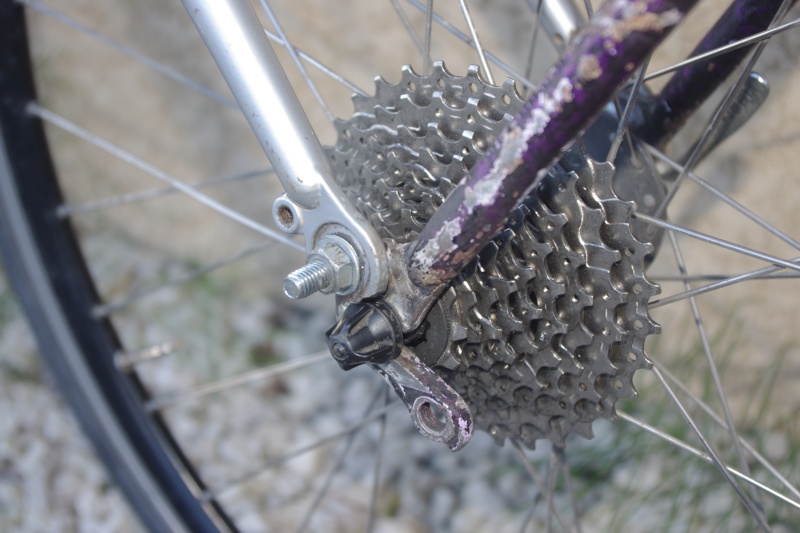

J'ai découpé l'arrière d'un cadre donneur sur lequel j'ai soudé des visses sur lesquelles la fourche prend appui.

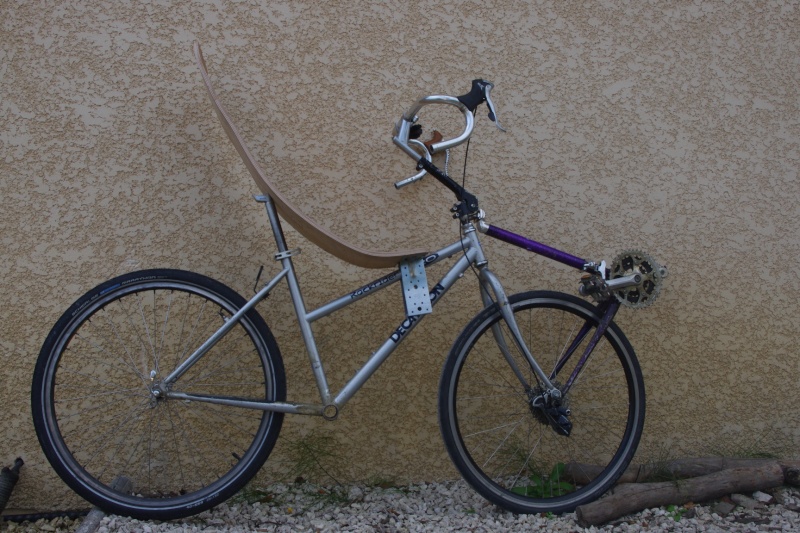

J'ai fixé un siège et j'ai fait quelques tours de roues..

J'arrivais à pédaler avec un TAD mais le siège était trop haut pour moi.

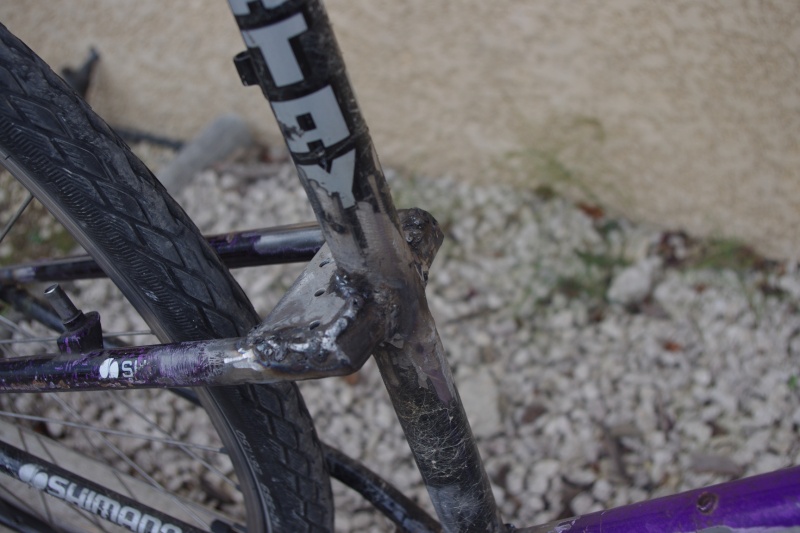

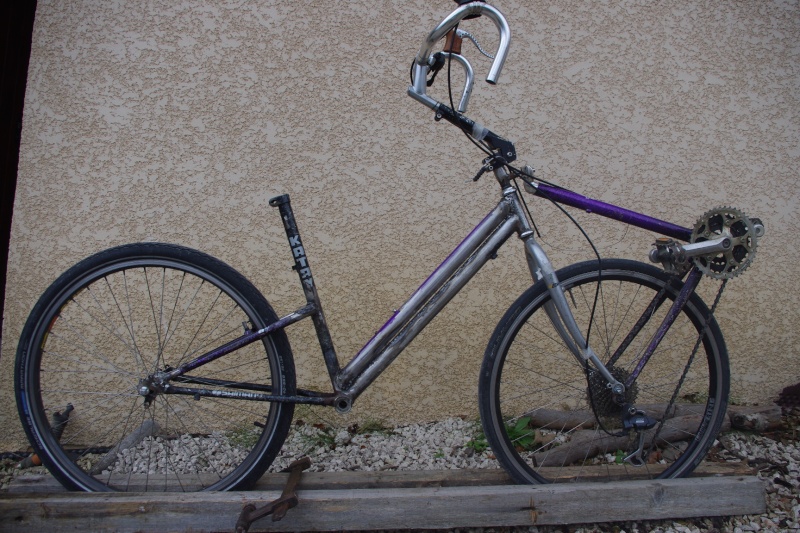

J'ai donc travaillé sur la partie arrière pour baisser les haubans....


Et supprimer le tube diagonal.

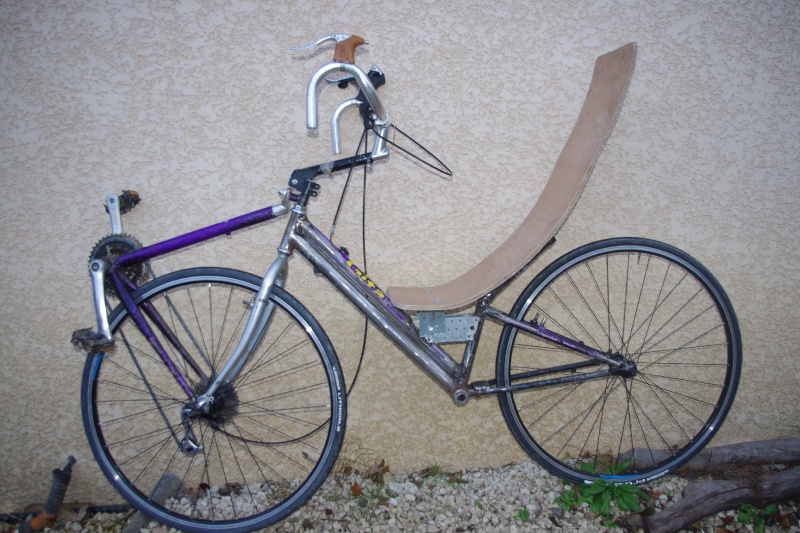

Ces modifications m'ont permis d’abaisser le centre de gravité de l'engin et de le rendre plus stable.

J'ai commencé à faire des balades avec sur les berges de l'isère et sur le Vercors. Je fais encore des écarts avec mais cela rentre tout doucement.

La bête fait actuellement 15 kilos mais comme j'ai d'autres cadres plus légers qui m'attendent je pense gagner quelques kilos.


Dernière édition par FROLIC le Mar 23 Déc 2014, 19:01, édité 3 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jagut
Modo sortant
avatar

Messages : 1694
Âge : 60
Localisation : nord Corrèze
VPH : trike à venir
Date d'inscription : 28/08/2010

MessageSujet: Re: Un Nouveau TAD sur Grenoble   Lun 22 Déc 2014, 21:46

Tu maîtrises la soudure d'accord, mais pas la mise en page du texte!!!

Je crois qu'il faudrait que tu édites ton texte et sépares ce qui est texte pur et ce qui est lien ; comme ça on verrait les autres photos.

__________________________________
Pour de belles balades à pied ou à VTT :
http://ladordognedevillagesenbarrages.e-monsite.com/
https://www.facebook.com/LaDordogneDeVillagesEnBarrages

Ouvrier, il te faut baisser la tête pour manger la soupe, certes, mais pas plus bas que la table.
En retraite on travaille 24h/24.....Bon, euh, souvent on passe 22 h à réfléchir!!!!!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ALagrange (Alex)
Accro du forum
avatar

Messages : 5626
Âge : 48
Localisation : Grenoble-Eybens
VPH : Sokol05 & Bacchetta Corsa & Catrike Road
Date d'inscription : 11/04/2006

MessageSujet: Re: Un Nouveau TAD sur Grenoble   Lun 22 Déc 2014, 22:27

Bravo!
Tu t'en sors mieux que moi avec mon coffre.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
FROLIC
***
avatar

Messages : 164
Âge : 47
Localisation : Vercors
VPH : Autoconstruction TAD
Date d'inscription : 03/09/2012

MessageSujet: Re: Un Nouveau TAD sur Grenoble   Mar 23 Déc 2014, 08:19

jagut a écrit:
Tu maîtrises la soudure d'accord, mais pas la mise en page du texte!!!

Je crois qu'il faudrait que tu édites ton texte et sépares ce qui est texte pur et ce qui est lien ; comme ça on verrait les autres photos.

Je ne comprends pas ta remarque.

Dans chrome je ne vois pas les liens mais les images.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
FROLIC
***
avatar

Messages : 164
Âge : 47
Localisation : Vercors
VPH : Autoconstruction TAD
Date d'inscription : 03/09/2012

MessageSujet: Re: Un Nouveau TAD sur Grenoble   Mar 23 Déc 2014, 08:20

ALagrange (Alex) a écrit:
Bravo!
Tu t'en sors mieux que moi avec mon coffre.

Oui, où en es tu avec ce fameux coffre ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
marcel
Accro du forum
avatar

Messages : 3783
Âge : 58
Localisation : grenoble
VPH : Reynolds T bone+ trike ICE QNT electrisé+ Catrike road+ Vendetta cruzbike Velomobile Quest carbone
Date d'inscription : 04/01/2006

MessageSujet: Re: Un Nouveau TAD sur Grenoble   Mar 23 Déc 2014, 09:40

Bravo pour cette construction
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://maflaux.wix.com/marcel-velo-couche
ALagrange (Alex)
Accro du forum
avatar

Messages : 5626
Âge : 48
Localisation : Grenoble-Eybens
VPH : Sokol05 & Bacchetta Corsa & Catrike Road
Date d'inscription : 11/04/2006

MessageSujet: Re: Un Nouveau TAD sur Grenoble   Mar 23 Déc 2014, 10:08

FROLIC a écrit:

Oui, où en es tu avec ce fameux coffre ?
Pb de fermeture et d'étanchéité. Donc moins que toi sur ton TaD. J'admire le travail. Ça paraît si simple. Ton astuce de la tige de selle pour fermer le triangle avant est excellente!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
FROLIC
***
avatar

Messages : 164
Âge : 47
Localisation : Vercors
VPH : Autoconstruction TAD
Date d'inscription : 03/09/2012

MessageSujet: Re: Un Nouveau TAD sur Grenoble   Mar 23 Déc 2014, 11:12

merci Marcel et Alex. Vous aurez reconnu le siège Nabla made home.

J'ai encore quelques idées pour améliorer tout cela...Le pb c'est que maintenant mon fils de 9 ans veut le même.

Donc si vous savez ou je peux trouver des cadres en 20" je suis preneur.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jagut
Modo sortant
avatar

Messages : 1694
Âge : 60
Localisation : nord Corrèze
VPH : trike à venir
Date d'inscription : 28/08/2010

MessageSujet: Re: Un Nouveau TAD sur Grenoble   Mar 23 Déc 2014, 22:44

Cela devait être un problème chez moi car je ne voyais que la première photo ; maintenant je les vois toutes et ta construction recèle quelques bonnes idées. Bravo.

__________________________________
Pour de belles balades à pied ou à VTT :
http://ladordognedevillagesenbarrages.e-monsite.com/
https://www.facebook.com/LaDordogneDeVillagesEnBarrages

Ouvrier, il te faut baisser la tête pour manger la soupe, certes, mais pas plus bas que la table.
En retraite on travaille 24h/24.....Bon, euh, souvent on passe 22 h à réfléchir!!!!!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Papybricole
**
avatar

Messages : 104
Âge : 76
Localisation : Tarn et Garonne
VPH : fabrication maison (L'ergonomique)(triketendem)(vélo elliptique de route)
Date d'inscription : 27/11/2011

MessageSujet: Re: Un Nouveau TAD sur Grenoble   Mar 23 Déc 2014, 23:35

FROLIC a écrit:
J'ai commencé à faire des balades avec sur les berges de l'isère et sur le Vercors. Je fais encore des écarts avec mais cela rentre tout doucement.

La bête fait actuellement 15 kilos mais comme j'ai d'autres cadres plus légers qui m'attendent je pense gagner quelques kilos.

Toutes mes félicitations pour ce bon bricolage.
Après les premiers essais peux tu me dire si quand tu pousses sur les manivelles tu déséquilibres pas la direction
Et s'il ne faut pas tenir assez fortement le guidon.
Si non bravo et bonne continuation.
Et bonnes fêtes de fin d'année à tous.
Papybricole.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
FROLIC
***
avatar

Messages : 164
Âge : 47
Localisation : Vercors
VPH : Autoconstruction TAD
Date d'inscription : 03/09/2012

MessageSujet: Re: Un Nouveau TAD sur Grenoble   Mer 24 Déc 2014, 12:32

Papybricole a écrit:

Après les premiers essais peux tu me dire si quand tu pousses sur les manivelles tu déséquilibres pas la direction
Et s'il ne faut pas tenir assez fortement le guidon.
Papybricole.

Pour l'instant j'essaie de pousser et de tirer en même temps sur les pédales donc je ne suis pas trop déséquilibré.

Il ne faut pas se crisper sur le guidon, juste pousser dessus des deux cotés.

Je vais d'ailleurs changer le guidon car pour l'instant il fait 40 cm de large et je vais mettre un 44 avec une potence rigide, actuellement c'est une potence articulée donc toute molle.

Là où cela se complique c'est pour tourner (il faut penser à relâcher les jambes) ou lorsque le revêtement se dégrade je fais des écarts.

En plus je doit gérer la hauteur car jusqu'à maintenant je roulais en VK2 don prés du sol.

Mais finalement je pensais que le TAD serait plus dur que cela à prendre en main.

Bonnes fêtes à voustous.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nabla
Accro du forum
avatar

Messages : 1053
Âge : 42
Localisation : grenoble
VPH : Nabla Bantarde, Speculoos Asclier, trike sauterelle
Date d'inscription : 19/09/2008

MessageSujet: Re: Un Nouveau TAD sur Grenoble   Sam 03 Jan 2015, 21:22

ouaiiii bravo !!!!!!!!

super ta realisation.... je suis impatient de la voir pour de vrai....

contant que mon siège ai trouvé un si bon emploi...

bravo !!!!!!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
FROLIC
***
avatar

Messages : 164
Âge : 47
Localisation : Vercors
VPH : Autoconstruction TAD
Date d'inscription : 03/09/2012

MessageSujet: Re: Un Nouveau TAD sur Grenoble   Dim 05 Avr 2015, 12:03

Après ce premier TAD, qui me sert pour rouler l'hiver ou sur routes sales.

je me lance dans la construction d'un nouveau vélo.
Voici les premières photos.









Par contre cette fois ci j'ai utilisé des tubes fin et je ne pourrai pas souder à l'arc il va falloir braser.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
l etrange
Accro du forum
avatar

Messages : 1779
Âge : 70
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: Re: Un Nouveau TAD sur Grenoble   Dim 05 Avr 2015, 13:51

Bonjour Frolic

Mais ... ??? je vois un bon cadre tout carbon a coté , et transformé en TD ce serai super !! et bien plus leger . mais suis pas sure que ce soit un tres bon conseil scratch
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
FROLIC
***
avatar

Messages : 164
Âge : 47
Localisation : Vercors
VPH : Autoconstruction TAD
Date d'inscription : 03/09/2012

MessageSujet: Re: Un Nouveau TAD sur Grenoble   Dim 05 Avr 2015, 14:42

Bonjour Letrange,

Non non mon VK2 je n'y touche pas, je n'ai pas ton art de la construction.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nabla
Accro du forum
avatar

Messages : 1053
Âge : 42
Localisation : grenoble
VPH : Nabla Bantarde, Speculoos Asclier, trike sauterelle
Date d'inscription : 19/09/2008

MessageSujet: Re: Un Nouveau TAD sur Grenoble   Mar 07 Avr 2015, 12:54

Magnifique...

bravo ça m'a l'air de bien partir cette histoire...

Je ne sais pas si tu as le nécessaire pour braser.. à ta dispo eventuellement

continu continu !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
FROLIC
***
avatar

Messages : 164
Âge : 47
Localisation : Vercors
VPH : Autoconstruction TAD
Date d'inscription : 03/09/2012

MessageSujet: Re: Un Nouveau TAD sur Grenoble   Mer 08 Avr 2015, 08:13

Merci Nabla,

Je me suis très largement inspiré des vélos de Letrange.
Pour la brasure merci pour la proposition en principe j'ai un voisin qui s'est proposé pour souder le cadre....mais on ne sait jamais.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
FROLIC
***
avatar

Messages : 164
Âge : 47
Localisation : Vercors
VPH : Autoconstruction TAD
Date d'inscription : 03/09/2012

MessageSujet: Re: Un Nouveau TAD sur Grenoble   Dim 03 Mai 2015, 19:31

ca y est le cadre est soudé.



Dernière édition par FROLIC le Dim 16 Aoû 2015, 14:46, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
FROLIC
***
avatar

Messages : 164
Âge : 47
Localisation : Vercors
VPH : Autoconstruction TAD
Date d'inscription : 03/09/2012

MessageSujet: Re: Un Nouveau TAD sur Grenoble   Dim 16 Aoû 2015, 14:44

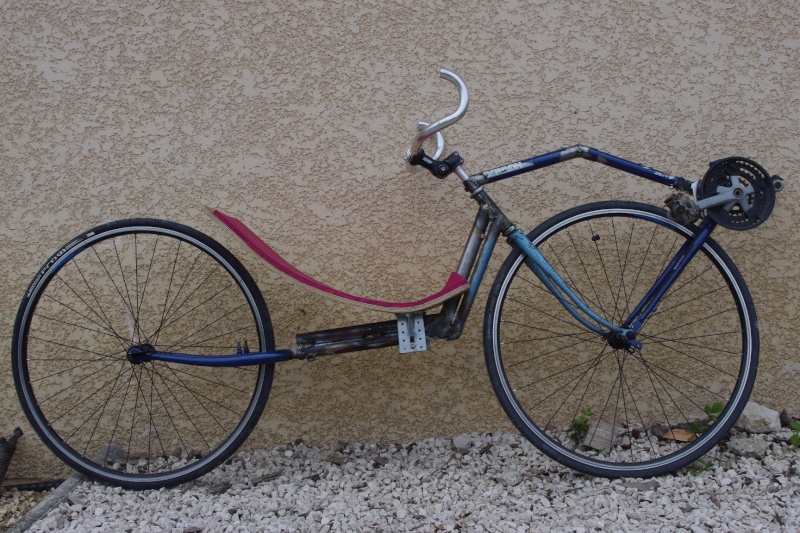

Je viens de ressortir le poste à souder pour faire la partie avant.

J' ai même réussi à faire quelques tours de roues avec.

Il est beaucoup plus stable que la première version et pas besoin de béquille (comme pour le sokol).

Au niveau du poids il est à 12 kilos tel quel.


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nabla
Accro du forum
avatar

Messages : 1053
Âge : 42
Localisation : grenoble
VPH : Nabla Bantarde, Speculoos Asclier, trike sauterelle
Date d'inscription : 19/09/2008

MessageSujet: Re: Un Nouveau TAD sur Grenoble   Lun 17 Aoû 2015, 13:08

Bravo tu me motive pour me remetre au boulo à la rentree..

Après la fin final de la finition final de la fin terminal définitive du pino !!!
Après la pico brasserie
Après l'electrification correcte du garage
Après ... deux ou trois autres truc

Cela dit bien que je sache que ton siège est d'une qualité exeptionelle, je serais plutot partant pour une triangulation arrière( en tube fin suffiera)

genre ça
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
FROLIC
***
avatar

Messages : 164
Âge : 47
Localisation : Vercors
VPH : Autoconstruction TAD
Date d'inscription : 03/09/2012

MessageSujet: Re: Un Nouveau TAD sur Grenoble   Sam 29 Aoû 2015, 21:05

Voila la partie conception est terminée tout est assemblé



J'ai fait ma première ballade avec hier sur la VV. Il tirait légèrement à gauche, du coup cet après midi
- démontage de la partie avant
- positionnement avec la règle de maçon
- soudure entre la fourche et les bases.



J'ai refait un essai tout est bon.
Maintenant je vais rouler avec et en Novembre peinture.

Voila quelques détails :


Fixation du frein arrière.


du frein avant


Passage des câbles de dérailleurs
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ALagrange (Alex)
Accro du forum
avatar

Messages : 5626
Âge : 48
Localisation : Grenoble-Eybens
VPH : Sokol05 & Bacchetta Corsa & Catrike Road
Date d'inscription : 11/04/2006

MessageSujet: Re: Un Nouveau TAD sur Grenoble   Sam 29 Aoû 2015, 21:46

Superbe, je suis admiratif. A bientôt sur la VV, les propulsions vont se faire rares!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
FROLIC
***
avatar

Messages : 164
Âge : 47
Localisation : Vercors
VPH : Autoconstruction TAD
Date d'inscription : 03/09/2012

MessageSujet: Re: Un Nouveau TAD sur Grenoble   Dim 30 Aoû 2015, 18:59

merci Alex...On va quand même voir si les soudures tiennent... Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ALagrange (Alex)
Accro du forum
avatar

Messages : 5626
Âge : 48
Localisation : Grenoble-Eybens
VPH : Sokol05 & Bacchetta Corsa & Catrike Road
Date d'inscription : 11/04/2006

MessageSujet: Re: Un Nouveau TAD sur Grenoble   Dim 30 Aoû 2015, 21:05

Bah tiens, justement, j'aurais peut être besoin de ton aide (ou celle de Nabla).
Mon dérailleur c'est pris dans ma roue et a tordu la patte en acier. J'ai réussi à la redresser, mais le filet est abîmé et je ne peux plus fixé le dérailleur. Comment as-tu fais la tienne?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nabla
Accro du forum
avatar

Messages : 1053
Âge : 42
Localisation : grenoble
VPH : Nabla Bantarde, Speculoos Asclier, trike sauterelle
Date d'inscription : 19/09/2008

MessageSujet: Re: Un Nouveau TAD sur Grenoble   Dim 30 Aoû 2015, 21:50

Bravo frolic,

j'aimerai le voir de près.....
et rouler à coté.

@ alex:

tu pourais refaire les filets à condition de disposer du taraud qui vas bien!!!!!
C'est du 10 je crois mais je suis pas sure que ce soit du filetage ISO... tiens je demanderai à Dayak.... ou au petit velo

Si non il faut recupere une pate et la resouder (braser suffiera) bien propre......à priori faisable moyennant un peu de chirurgie
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Un Nouveau TAD sur Grenoble

Revenir en haut Aller en bas

Un Nouveau TAD sur Grenoble
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Nouveau stade de Grenoble baptisé !
» Un Nouveau TAD sur Grenoble
» Nouveau magasin accessoires à Grenoble ( Fontaine)
» Nouveau de Grenoble
» Nouveau Vectrix VX-3 Li+ : le scooter GT électrique se met sur 3 roues en 2012

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum du Vélorizontal, vélo couché et autres véhicules à propulsion humaine :: Les Points spécifiques :: Le Coin du Constructeur amateur-
Sauter vers:
