MessageSujet: Re: construction de mon Trike   Mar 24 Fév 2015, 14:21



Alignement au laser parfait, la photo montre un alignement pas tout à fait bien mais ce n'est qu'un effet d'optique dû à la position de l'appareil photo

Le poids du cadre avec le siège tel que présenté sur la photo ne pèse que 4kg 600

La soudure Aluminium est très difficile à réaliser, il faut une certaine maîtrise que que je n'ai que partiellement d'ou quelques petits

paquets de soudure que je régularise à la meule, de plus la pointe de tungstène qui permet l'arc électrique doit être à 2/3 mm de l'objet

ce qui fait que de temps à autre je touche la matière en fusion ou bien je touche la baguette de métal d'apport et là cata... la pointe

s'encrasse, il faut couper la pointe et la meuler pour lui donner la forme adéquat, la première fois j'ai bouffé un tungstène de 15 cm  en

une heure.
J'en suis à ma deuxième bouteille d'argon, ce matin je vais chercher une troisième recharge à 65€ la recharge
j'avance, j'avance...


Dernière édition par mido66 le Dim 26 Avr 2015, 22:52, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
el sombrero
Accro du forum


Messages : 5001
Âge : 55
Localisation : Hautes Pyrénées (65)
VPH : Trike Gforce xts suspendu 26"-20"
Date d'inscription : 04/09/2007

MessageSujet: Re: construction de mon Trike   Mar 24 Fév 2015, 15:40

Bonjour,
très beau travail!

La cadre sera pliable, non?...où t'es-tu procuré le dispositf?
De la récup?.....ou du neuf (quelle adresse, merci d'avance!....)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mido66
*


Messages : 38
Âge : 64
Localisation : Agadir
Date d'inscription : 30/09/2014

MessageSujet: Re: construction de mon Trike   Jeu 26 Fév 2015, 17:26

Bonjour,
Oui il sera pliable, J'ai tout fait moi même,

Cette photo montre les futures pivots de direction réalisé par un tourneur.



Sur celle ci on voit mieux l'angle de pivot de 12° d'inclinaison



J'ai donné le cadre pour donner une couche d'apprêt pour protéger l'alu, car ce que je ne savais pas c'est que l'alu s'oxyde, on ne la voit car elle a la même couleur que l'alu, c'est l'alumine qui est très dur et sur laquelle la peinture le tiens pas, j'ai émerisé tout le cadre pour enlever cette couche.


Dernière édition par mido66 le Ven 27 Fév 2015, 00:28, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mido66
*


Messages : 38
Âge : 64
Localisation : Agadir
Date d'inscription : 30/09/2014

MessageSujet: Re: construction de mon Trike   Jeu 26 Fév 2015, 17:51

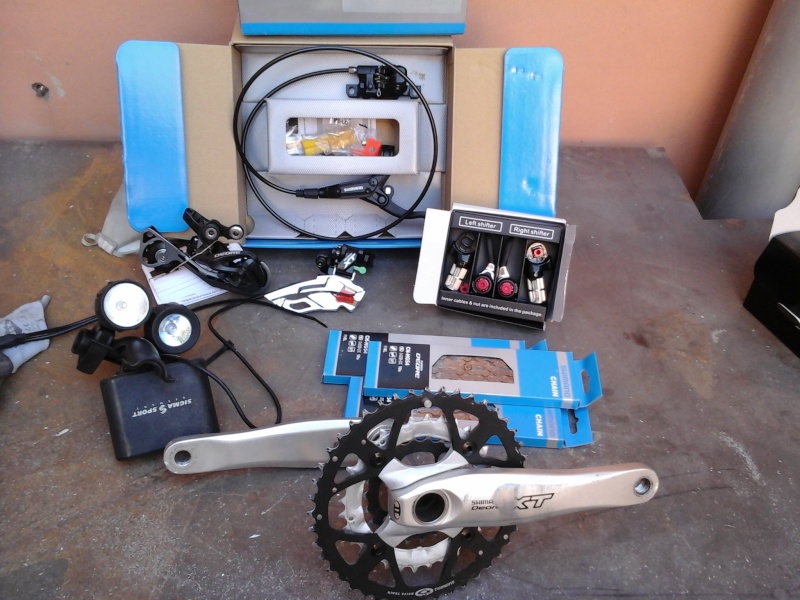

Voici le matos pour ce trike tout est neuf sauf le pédalier ou j'ai changé le plateau du milieu et l'éclairage sur batterie "Sigma sport".
C'est une cassette 10 vitesse 11/34 dérailleur arrière et plateaux 10 vitesses également ainsi que les 3 chaînes.






Je n'ai pas voulu d'attache rapide pour le moyeux arrière car je voulais un axe long pour y fixer la future remorque alu également.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
piou piou
**


Messages : 71
VPH : un vieux vélo couché
Date d'inscription : 19/01/2014

MessageSujet: Re: construction de mon Trike   Ven 27 Fév 2015, 10:49

boujour,
ouf!!!! je découvre ce post bravo et merci c'est une bien belle réalisation ainsi que l'approche qualité ( ça claque bien )

Tu as quoi comme bouteille d'argon car je dois en acheter une ? as-tu un conseil ?
rapport qte /prix ? qualité de service ?


Par avance merci

si tu cherches toujours des jantes http://gingko-spezialradteile.de/gingkoshop/ j'ai fait plusieurs petites commandes ils sont très pro , ils m'ont contacter par mail afin de vérifier ma commande sur la longueur des rayons !!! ainsi que par rapport au nb de trous de ma jante par rapport au nombres de rayons. I love you


bonne route
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mido66
*


Messages : 38
Âge : 64
Localisation : Agadir
Date d'inscription : 30/09/2014

MessageSujet: Re: construction de mon Trike   Jeu 05 Mar 2015, 13:50

Merci pour le lien mais maintenant j'ai fait fabriquer des moyeux en 36 trous

pour les bouteilles d'argon je ne peu te conseiller car je vie au Maroc ou j'ai acheté la bouteille,
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mido66
*


Messages : 38
Âge : 64
Localisation : Agadir
Date d'inscription : 30/09/2014

MessageSujet: Re: construction de mon Trike   Dim 10 Mai 2015, 18:34

Voici la partie arrière avec son amortisseur en élastomère, je suis en train de monter la partie avant avec amortisseurs, je mettrai prochainement des photos.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mido66
*


Messages : 38
Âge : 64
Localisation : Agadir
Date d'inscription : 30/09/2014

MessageSujet: Re: construction de mon Trike   Jeu 14 Mai 2015, 10:36

Voici quelques photos de l'avancement de mon trike il me reste simplement à souder les pattes de fixations des amortisseurs avant et monter toutes les pièces pour faire un test.


Le siège est simplement pausé sur son emplacement

L'angle du pivot arrive parfaitement au centre du pneu

C'est le système de suspensions, il ne manque plus qu'à fixer les amortisseur en élastomère également entre les barres transversales

Cet angle de pivot (dont je me souvient plus du nom) arrive parfaitement en avant du point de contact du pneu
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Pearly Spencer
Posteur d'argent


Messages : 412
Âge : 56
Localisation : F-33
VPH : Optima Cougar - Performer FRP
Date d'inscription : 15/09/2014

MessageSujet: Re: construction de mon Trike   Jeu 14 Mai 2015, 11:01

Très belle construction,

Mais je vois un centre de gravité placé très haut bien que le siège soit très couché Neutral

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
siliconmollet
Accro du forum


Messages : 4154
Âge : 54
Localisation : cestas 33
VPH : meta . vélomobile Phantom , Milan sl MK3 n° 004
Date d'inscription : 28/11/2007

MessageSujet: Re: construction de mon Trike   Jeu 14 Mai 2015, 12:05

les cailloux, là bas sont plus gros scratch , si je me fie à la taille et aux dessins des pneus
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://velomobile-phantom.eklablog.com/accueil-c25263806
mido66
*


Messages : 38
Âge : 64
Localisation : Agadir
Date d'inscription : 30/09/2014

MessageSujet: Re: construction de mon Trike   Ven 15 Mai 2015, 16:37

Pour le centre de gravité, impossible de faire autrement avec ce système de suspension à l'avant, j'ai donné une courbe à la poutre

centrale, certain fabricants ont mis carrément une poutre centrale droite ce qui faite que le centre de gravité est  beaucoup plus haut, si

on donne trop de courbe on risque de toucher les branches de suspensions avec les jambes.

le siège n'est pas dans sa position, il est simplement posé, il sera plus relevé avec une graduation d'inclinaison

c'est un trike qui est fait surtout pour les rando un peu tout terrain également...

Pour l'instant je suis en train de m'....... m'embêter pour fixer les amortisseur car les branches sont étroites, les amortisseurs  frottent contre.

si vous avez une idée ne vous gênez pas Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JJ34
Posteur de bronze


Messages : 309
Âge : 47
Localisation : 34
VPH : Catrike Trail 2012 - Dahon Impulse D7HG - Giant Reviv3 DX - + 2/3 D4
Date d'inscription : 19/09/2011

MessageSujet: Re: construction de mon Trike   Ven 15 Mai 2015, 18:10

Salut,

Aurais-tu une photo de tes élastomères et un lien de fournisseur STP ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mido66
*


Messages : 38
Âge : 64
Localisation : Agadir
Date d'inscription : 30/09/2014

MessageSujet: Re: construction de mon Trike   Ven 15 Mai 2015, 18:38

Voici l’élastomère



il fait 50mm de long sur 32 de diamètre.

le fournisseur:   http://www.enomax.fr/index.php?page=shop.product_details&flypage=flypage.Nhalder.tpl&product_id=44471&category_id=2096&option=com_virtuemart&Itemid=62

ATTENTION choisir la dureté 80H rouge si non les autres sont très dur
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JJ34
Posteur de bronze


Messages : 309
Âge : 47
Localisation : 34
VPH : Catrike Trail 2012 - Dahon Impulse D7HG - Giant Reviv3 DX - + 2/3 D4
Date d'inscription : 19/09/2011

MessageSujet: Re: construction de mon Trike   Sam 16 Mai 2015, 01:30

Merci Mido66 pour ta réponse.

Peut-être pourrais-tu t'inspirer de la construction du Swing de PhiPhi07 pour ta suspension ; à partir de la page 4 mais toute la génèse est intéressante.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mido66
*


Messages : 38
Âge : 64
Localisation : Agadir
Date d'inscription : 30/09/2014

MessageSujet: Re: construction de mon Trike   Sam 16 Mai 2015, 11:03

non, ce sont des roues inclinables c'est different
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JJ34
Posteur de bronze


Messages : 309
Âge : 47
Localisation : 34
VPH : Catrike Trail 2012 - Dahon Impulse D7HG - Giant Reviv3 DX - + 2/3 D4
Date d'inscription : 19/09/2011

MessageSujet: Re: construction de mon Trike   Sam 16 Mai 2015, 12:15

Sur le tiens comme sur le Swing nan ?

Je ne vois pas trop de différence dans le principe !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mido66
*


Messages : 38
Âge : 64
Localisation : Agadir
Date d'inscription : 30/09/2014

MessageSujet: Re: construction de mon Trike   Sam 16 Mai 2015, 12:28

J'ai terminé mon trike,

actuellement je le test.









Une fois les tests terminé je démontes tout pour le passer à la peinture
