MessageSujet: Re: Un fri tougn pour Waw 152   Lun 24 Nov 2014, 16:36

Zenedavtri a écrit:
Il est plein de mousse, ce n'est que le mannequin.

Je vais en tirer un moule.

Petites questions techniques Zened (j'essaie de me faire un coffre mais je galère):
tu fais une forme en mousse, que tu stratifies (en fibre de verre? ) pour en faire un moule? Pourquoi ne fais-tu pas la pièce finale directement sur la forme en mousse?
Comment prépares-tu la surface de ton moule pour empêcher l'adhérence de l'époxy? (j'ai dû massacrer mon premier moule pour le sortir malgré un cirage).
Enfin, est-ce que tu fais de la stratification sous vide? Mes essais à l'air sont assez décevants (surépaisseurs de résine, ou partie mal imprégnées, etc...)

Merci d'avance.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Zenedavtri
Accro du forum
avatar

Messages : 4455
Âge : 59
Localisation : Finistère nord
VPH : Duo de kett 1 tour VAE type klimax et 1 allround & Milan SL n°14 Thys 222 Quattrovélo N°9
Date d'inscription : 20/12/2010

MessageSujet: Re: Un fri tougn pour Waw 152   Lun 24 Nov 2014, 19:10

ALagrange (Alex) a écrit:
Zenedavtri a écrit:
Il est plein de mousse, ce n'est que le mannequin.

Je vais en tirer un moule.

Petites questions techniques Zened (j'essaie de me faire un coffre mais je galère):
tu fais une forme en mousse, que tu stratifies (en fibre de verre? ) pour en faire un moule? Pourquoi ne fais-tu pas la pièce finale directement sur la forme en mousse?
Comment prépares-tu la surface de ton moule pour empêcher l'adhérence de l'époxy? (j'ai dû massacrer mon premier moule pour le sortir malgré un cirage).
Enfin, est-ce que tu fais de la stratification sous vide? Mes essais à l'air sont assez décevants (surépaisseurs de résine, ou partie mal imprégnées, etc...)

Merci d'avance.

Là c'est du polystyrène extrudé donc une strat de recouvrement en verre époxy, un seul tissu de 300g/m². En fait on pourrait en effet enlever toute la mousse, mais au niveau masse ce serait moins rigoureux et surtout pas reproductible pour en vendre des millions. Very Happy
Je viens d'y mettre un apprêt garnissant PU, ponçage puis quelques couches de cire en pâte, ça doit le faire.
Pour la strat c'est au contact, ça suffira pour un waw comme ça, avec les tissus adaptés bien déformables ça va tout seul.
Je stratifie avec une patte de lapin, ça va plus vite et le résultat est meilleur.
Le vide peut-être utile mais pas indispensable.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
siliconmollet
Accro du forum
avatar

Messages : 4168
Âge : 55
Localisation : cestas 33
VPH : meta . vélomobile Phantom , Milan sl MK3 n° 004
Date d'inscription : 28/11/2007

MessageSujet: Re: Un fri tougn pour Waw 152   Lun 24 Nov 2014, 21:24

tu tues un lapin à chaque fois que tu fais un moule ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://velomobile-phantom.eklablog.com/accueil-c25263806
Zenedavtri
Accro du forum
avatar

Messages : 4455
Âge : 59
Localisation : Finistère nord
VPH : Duo de kett 1 tour VAE type klimax et 1 allround & Milan SL n°14 Thys 222 Quattrovélo N°9
Date d'inscription : 20/12/2010

MessageSujet: Re: Un fri tougn pour Waw 152   Lun 24 Nov 2014, 21:52

Non, je te rappelle qu'un lapin a quatre pattes, donc toutes les quatre stratifications. albino
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ALagrange (Alex)
Accro du forum
avatar

Messages : 5638
Âge : 48
Localisation : Grenoble-Eybens
VPH : Sokol05 & Bacchetta Corsa & Catrike Road
Date d'inscription : 11/04/2006

MessageSujet: Re: Un fri tougn pour Waw 152   Mar 25 Nov 2014, 07:53

Zenedavtri a écrit:


Là c'est du polystyrène extrudé donc une strat de recouvrement en verre époxy, un seul tissu de 300g/m².

Merci Zened, ton "donc" signifie-t-i qu'avec du polyuréthane tu n'aurais pas fait la strat en verre?
Sinon, pour quelles raisons n'as-tu pas directement fait une strat en FC sur le moule polystyrène comme on le voit sur beaucoup de site?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Zenedavtri
Accro du forum
avatar

Messages : 4455
Âge : 59
Localisation : Finistère nord
VPH : Duo de kett 1 tour VAE type klimax et 1 allround & Milan SL n°14 Thys 222 Quattrovélo N°9
Date d'inscription : 20/12/2010

MessageSujet: Re: Un fri tougn pour Waw 152   Mar 25 Nov 2014, 08:14

Je crois qu'il existe du polyester spécialement formulé pour utilisation sur polystyrène, c'est ce que Jyvago a utilisé pour son papillon.
Mais la prochaine fois, j'utiliserai du PU c'est plus simple à usiner.

C'est quoi FC. scratch
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ALagrange (Alex)
Accro du forum
avatar

Messages : 5638
Âge : 48
Localisation : Grenoble-Eybens
VPH : Sokol05 & Bacchetta Corsa & Catrike Road
Date d'inscription : 11/04/2006

MessageSujet: Re: Un fri tougn pour Waw 152   Mar 25 Nov 2014, 08:55

FC=Fibre de Carbone.
Je pensais qu'on pouvait utiliser l'epoxy sur polystyrène. Je trouve aussi que le polystyrène extrudé est très difficile à mettre en forme, à poncer, etc .... mais je n'ai pas trouvé de panneau de polyuréthane.
Je retiens l'idée de finir la surface du moule polystyrène par une couche verre époxy, sans doute plus facile à polir.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Zenedavtri
Accro du forum
avatar

Messages : 4455
Âge : 59
Localisation : Finistère nord
VPH : Duo de kett 1 tour VAE type klimax et 1 allround & Milan SL n°14 Thys 222 Quattrovélo N°9
Date d'inscription : 20/12/2010

MessageSujet: Re: Un fri tougn pour Waw 152   Jeu 27 Nov 2014, 23:11

Les travaux avancent sérieusement,


Le noyau est ciré et près à recevoir la stratification du moule.

Le gel coat est en place.
Et ce soir la stratification du moule est terminée.

J'ai déjà imaginé le protocole d'essai comparatif entre l'origine et celui-là.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
siliconmollet
Accro du forum
avatar

Messages : 4168
Âge : 55
Localisation : cestas 33
VPH : meta . vélomobile Phantom , Milan sl MK3 n° 004
Date d'inscription : 28/11/2007

MessageSujet: Re: Un fri tougn pour Waw 152   Jeu 27 Nov 2014, 23:17

tu le fais avec combien de couches ton moule ?
je suppose aussi avec du mat de verre ? ou tu intercales des couches de fibres entre le mat ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://velomobile-phantom.eklablog.com/accueil-c25263806
Zenedavtri
Accro du forum
avatar

Messages : 4455
Âge : 59
Localisation : Finistère nord
VPH : Duo de kett 1 tour VAE type klimax et 1 allround & Milan SL n°14 Thys 222 Quattrovélo N°9
Date d'inscription : 20/12/2010

MessageSujet: Re: Un fri tougn pour Waw 152   Ven 28 Nov 2014, 08:26

Oui c'est du mat de verre sans tissus il doit faire 3 à 4mm au final.

Mais qu'est-ce que ça renifle le polyester. et ça remonte même dans la maison cette odeur de styrène.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
siliconmollet
Accro du forum
avatar

Messages : 4168
Âge : 55
Localisation : cestas 33
VPH : meta . vélomobile Phantom , Milan sl MK3 n° 004
Date d'inscription : 28/11/2007

MessageSujet: Re: Un fri tougn pour Waw 152   Ven 28 Nov 2014, 09:19

si tu le mets à chauffer sous une bâche il sentira bcp moins fort sous l'effet de la chaleur
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://velomobile-phantom.eklablog.com/accueil-c25263806
Zenedavtri
Accro du forum
avatar

Messages : 4455
Âge : 59
Localisation : Finistère nord
VPH : Duo de kett 1 tour VAE type klimax et 1 allround & Milan SL n°14 Thys 222 Quattrovélo N°9
Date d'inscription : 20/12/2010

MessageSujet: Re: Un fri tougn pour Waw 152   Sam 29 Nov 2014, 22:42


Après polymérisation suffisante du moule, il fait un peu froid dans l'atelier alors ça prend plus de temps, l'heure du démoulage est arrivée.

C'est venu assez facilement sans dommages pour les 2 parties.

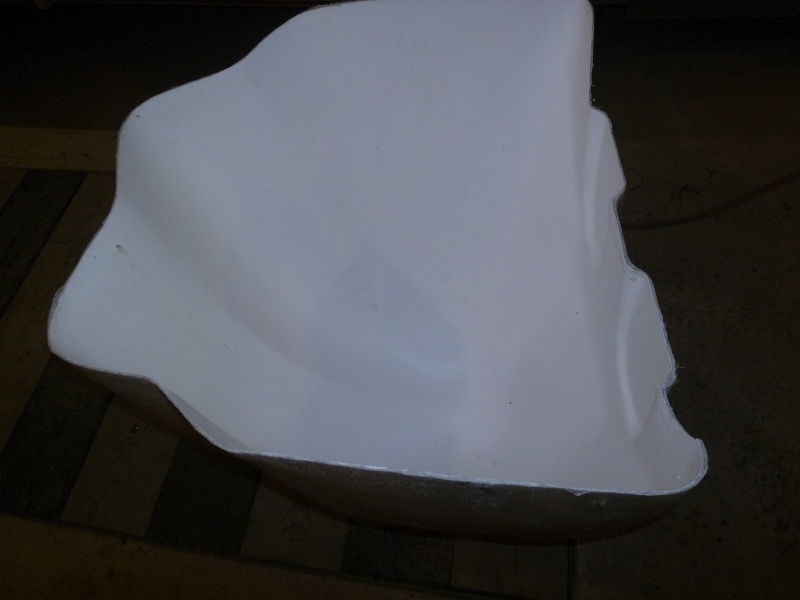

Et voilà le résultat, il ne reste plus qu'à le préparer pour la pièce définitive.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
siliconmollet
Accro du forum
avatar

Messages : 4168
Âge : 55
Localisation : cestas 33
VPH : meta . vélomobile Phantom , Milan sl MK3 n° 004
Date d'inscription : 28/11/2007

MessageSujet: Re: Un fri tougn pour Waw 152   Sam 29 Nov 2014, 22:49

ça me rappel le démoulage des miens
vivement les premières pièces
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://velomobile-phantom.eklablog.com/accueil-c25263806
Zenedavtri
Accro du forum
avatar

Messages : 4455
Âge : 59
Localisation : Finistère nord
VPH : Duo de kett 1 tour VAE type klimax et 1 allround & Milan SL n°14 Thys 222 Quattrovélo N°9
Date d'inscription : 20/12/2010

MessageSujet: Re: Un fri tougn pour Waw 152   Sam 29 Nov 2014, 22:57

La première pièce, il n'y en aura peut-être pas deux, et le moule deviendra un pot de fleur. flower

Ça dépendra des premiers essais, ce sera peut-être un mur comme dit Beno  peut-être pas Very Happy

Pour les essais ce sera la descente de la cote du salut, 10%, celui qui aura la plus grande vitesse en bas aura gagné.

5% de différence sur la Vmax seront acceptable pour la validation.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
siliconmollet
Accro du forum
avatar

Messages : 4168
Âge : 55
Localisation : cestas 33
VPH : meta . vélomobile Phantom , Milan sl MK3 n° 004
Date d'inscription : 28/11/2007

MessageSujet: Re: Un fri tougn pour Waw 152   Sam 29 Nov 2014, 23:07

tu oublies aussi les bourrasques de vent latérale : s'il ne bronche pas : validé ?
s'il ne fait pas zigzaguer le WaW lors de vent latéral : validé ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://velomobile-phantom.eklablog.com/accueil-c25263806
Zenedavtri
Accro du forum
avatar

Messages : 4455
Âge : 59
Localisation : Finistère nord
VPH : Duo de kett 1 tour VAE type klimax et 1 allround & Milan SL n°14 Thys 222 Quattrovélo N°9
Date d'inscription : 20/12/2010

MessageSujet: Re: Un fri tougn pour Waw 152   Sam 29 Nov 2014, 23:13

Oui mais ça sûr que ça sera mieux, il y a moins de surface latérale. Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Magnum
Accro du forum
avatar

Messages : 11338
Âge : 66
Localisation : Brest
VPH : Quest carbone 559 assisté (Pikachu), Waw 313 assisté(KaWa), VAE Moustache (Black Swan), remorque Taifun. Ex: Milan SL carbone 028, Waw Raw 127 assisté, Quest XS carbone assisté, Ice Adventure 3 FS, Ice Sprint 3 FS, Ice Vortex+.
Date d'inscription : 23/07/2010

MessageSujet: Re: Un fri tougn pour Waw 152   Dim 30 Nov 2014, 10:21

Et surtout, le porte-à-faux avant est quasiment divisé par 2...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Archaleon
Posteur d'or
avatar

Messages : 542
Date d'inscription : 21/02/2008

MessageSujet: Re: Un fri tougn pour Waw 152   Dim 30 Nov 2014, 10:27

Tu vas pouvoir prendre commande pour tous ceux qui aiment leur WaW mais le préféreraient pas en version cyrano de bergerac !

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://cyclonmobile.wifeo.com
Zenedavtri
Accro du forum
avatar

Messages : 4455
Âge : 59
Localisation : Finistère nord
VPH : Duo de kett 1 tour VAE type klimax et 1 allround & Milan SL n°14 Thys 222 Quattrovélo N°9
Date d'inscription : 20/12/2010

MessageSujet: Re: Un fri tougn pour Waw 152   Dim 30 Nov 2014, 11:42

On va attendre les premiers essais.
Et puis les très grands ne pourront pas y mettre leurs pieds, j'espère que les miens rentreront.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
beno
Accro du forum
avatar

Messages : 3233
Âge : 52
Localisation : vers Fribourg en Suisse
VPH : Mango 212 AE pour la famille, MétaPhysic pour Madame et Waw 153 pour moi
Date d'inscription : 08/01/2013

MessageSujet: Re: Un fri tougn pour Waw 152   Mar 02 Déc 2014, 09:09

je comprends pas un truc... enfin, surtout un!

pourquoi du gel coat sur le master? scratch cela permet d'avoir un fond de moule plus lisse?

me réjouis de voir le résultat... et pour les essais, j'espère m'être trompé...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Zenedavtri
Accro du forum
avatar

Messages : 4455
Âge : 59
Localisation : Finistère nord
VPH : Duo de kett 1 tour VAE type klimax et 1 allround & Milan SL n°14 Thys 222 Quattrovélo N°9
Date d'inscription : 20/12/2010

MessageSujet: Re: Un fri tougn pour Waw 152   Mar 02 Déc 2014, 10:26

Le gelcoat permet d'avoir un état de surface dur et sans porosités, ce qui pour un moule est nécessaire pour avoir une bonne longévité. Les porosités sont derrière le gelcoat, une stratification au contact en contient environ 2 %.

J'espère aussi que tu te trompes, mais je ne suis pas trop inquiet. Very Happy

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
beno
Accro du forum
avatar

Messages : 3233
Âge : 52
Localisation : vers Fribourg en Suisse
VPH : Mango 212 AE pour la famille, MétaPhysic pour Madame et Waw 153 pour moi
Date d'inscription : 08/01/2013

MessageSujet: Re: Un fri tougn pour Waw 152   Mar 02 Déc 2014, 12:00

compris merci

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Zenedavtri
Accro du forum
avatar

Messages : 4455
Âge : 59
Localisation : Finistère nord
VPH : Duo de kett 1 tour VAE type klimax et 1 allround & Milan SL n°14 Thys 222 Quattrovélo N°9
Date d'inscription : 20/12/2010

MessageSujet: Re: Un fri tougn pour Waw 152   Ven 12 Déc 2014, 21:43

Et voilà, la première pièce définitive a été stratifiée ce matin, un plis de verre et un autre de carbone/kevlar.

Avec le chauffage de chantier pour accélérer la polymérisation.

Reste à finir de démouler demain, ensuite détourage et ajustement, avant les premiers essais.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Magnum
Accro du forum
avatar

Messages : 11338
Âge : 66
Localisation : Brest
VPH : Quest carbone 559 assisté (Pikachu), Waw 313 assisté(KaWa), VAE Moustache (Black Swan), remorque Taifun. Ex: Milan SL carbone 028, Waw Raw 127 assisté, Quest XS carbone assisté, Ice Adventure 3 FS, Ice Sprint 3 FS, Ice Vortex+.
Date d'inscription : 23/07/2010

MessageSujet: Re: Un fri tougn pour Waw 152   Ven 12 Déc 2014, 23:00

Chouette! Je viens voir ça dimanche après-midi quand on viendra faire les essais du Quest XS avec Mo.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Zenedavtri
Accro du forum
avatar

Messages : 4455
Âge : 59
Localisation : Finistère nord
VPH : Duo de kett 1 tour VAE type klimax et 1 allround & Milan SL n°14 Thys 222 Quattrovélo N°9
Date d'inscription : 20/12/2010

MessageSujet: Re: Un fri tougn pour Waw 152   Ven 12 Déc 2014, 23:03

Ah d'accord, me voilà prévenu.

Si le démoulage se passe bien, le montage pourrait être réalisé demain. Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Un fri tougn pour Waw 152

Revenir en haut Aller en bas

Un fri tougn pour Waw 152
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 3 sur 8Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8  Suivant
 Sujets similaires
-
» Un fri tougn pour Waw 152
» une recette simple pour booster!
» Pour ceux qui veulent une CB1000R neuve Promo Honda j'usqu'au 31/12/09
» Là, c'est pour faire plaisir aux amoureux de la HAYABUSA !!!
» La théorie monétaire pour les nuls

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum du Vélorizontal, vélo couché et autres véhicules à propulsion humaine :: Les Points spécifiques :: Le Coin du Constructeur amateur-
Sauter vers:
