olivier
Accro du forum


Messages : 1448
Localisation : ici ou ailleurs, peu importe! mais ici c'est mieux :-)
VPH : Bike friday - bacchetta
Date d'inscription : 05/01/2006

MessageSujet: Re: trike td   Lun 19 Jan 2015, 13:18

je vais amener qques réponses, en attendant que Le Concepteur éclaire tout ça d'ici qques jours...
la traverse "qui relie" les 2 roues arrières a une légère forme en "V" afin de laisse passer le carénage, puisqu'il est solidaire du cadre donc s'incline alors que la traverse reste parallèle au sol.
cette "traverse" est en bois, je crois que sa "souplesse" amène un intéret certain dans la suspension du cadre et donc son confort et son aptitude à la tenue de route même sur gros choc.
il est possible de mettre une roue avant plus grande.... si tu as les jambes plus grandes...
pour des longueurs de jambe usuelles, la roue de 20" est celle qui laisse de la place entre les gesticules et le pneu avec garde-boue...
nous n'avons pas pris l'option de tester ce nouveau type de freinage
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://picasaweb.google.com/olivier976/Usinage?authuser=0&a
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: trike td    Lun 19 Jan 2015, 14:16

J'ai opter pour un axe arrière en tube d'acier rectangulaire pour raison de sécurité , et possibilité de chargé et tracté , et en vue d'une 4eme roue motorisée qui pousserat l'ensemble , je monte carrément sur cet axe arrière les pieds dessus , et je ne craint pas d'acroché un trotoir ou autres imprévus .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lolorizon
Pilier du forum


Messages : 860
Âge : 49
Localisation : St Médard en Jalles
VPH : Performer Titane
Date d'inscription : 29/08/2012

MessageSujet: Re: trike td   Lun 19 Jan 2015, 14:43

Merci, c'est très intéressant...

Jean, ta traverse arrière doit être en tube carré de 25 (à vue d'oeil), mais quelle épaisseur ?

LL
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://beaulivre.over-blog.com/
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: trike td   Lun 19 Jan 2015, 16:43

c'est du rectangle de 35mm x 20mm , épaisseur 2mm .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: trike td    Lun 19 Jan 2015, 17:29

Un petit montage sommaire pour voir le braquage , bout de tube embouti sur manivelles coupées avec des pédales acier en bout tenu avec des pinces croco , ça te donne tout de suite une idée de differentes positions pour plus ou moins de braquage ...



ensuite un prémontage avec des petites charnières ...

avec qq régles en bois tu va pouvoir projetter ta chasse devant la roue avant .

Pour finir avec des charnières plus solide et ... tout boulonné = démontable ...





je peut braquer plus (heureusement !!)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lolorizon
Pilier du forum


Messages : 860
Âge : 49
Localisation : St Médard en Jalles
VPH : Performer Titane
Date d'inscription : 29/08/2012

MessageSujet: Re: trike td   Mar 20 Jan 2015, 08:28

Je me pose la question, car j'ai du mal à le comprendre, la chasse sur ce genre de construction, a-t-elle une importance capitale comme on peut le constater sur un vélo à deux roues par exemple... (Ce sont mes boyaux de la tête qui se font des noeuds, désolé)

LL

Merci Jean pour ces nouvelles précisions de montage...

Je vais me faire un plan au 1/2 pour les différents angles et règles à respecter, ça me surexcite de penser à construire un engin pareil . J'ai quelques idées pour faire un corps monobloc du haut du siège jusqu'au boitier de pédalier.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://beaulivre.over-blog.com/
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: Re: trike td   Mar 20 Jan 2015, 12:09

La chasse ... ? scratch euh là !! faut allez voir un garde chasse en l'ocurence ... Nicolas ou ... Olivier ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
gluondufou
Posteur d'argent


Messages : 483
Âge : 45
Localisation : london
VPH : mosquito, pou d'la route, bike friday
Date d'inscription : 27/01/2006

MessageSujet: Re: trike td   Ven 23 Jan 2015, 18:28

pour la chasse , comme un TD, le moins le mieux pour éviter les sensations camionesques.
sur notre mosquito c'est 80mm. Je n'ai jamais essayé avec une chasse plus faible cependant.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
gluondufou
Posteur d'argent


Messages : 483
Âge : 45
Localisation : london
VPH : mosquito, pou d'la route, bike friday
Date d'inscription : 27/01/2006

MessageSujet: Re: trike td   Ven 23 Jan 2015, 18:43

et pour la roue de 20 pouches à l'avant, c'est aussi pour permettre le passage des jambes au dessus de l'etrier de frein, de la cassette, du dérailleur etc...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Berniche
Accro du forum


Messages : 1662
Date d'inscription : 28/09/2007

MessageSujet: trike nard   Mar 03 Fév 2015, 17:33


l’angle de triangulation formé par chaque hauban et pivot de roue devrait être indéformable,

articulés en bout de barre transversale les roues arrières deviendraient "tilting" en survirage permettant d’épouser des virages courts Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lolorizon
Pilier du forum


Messages : 860
Âge : 49
Localisation : St Médard en Jalles
VPH : Performer Titane
Date d'inscription : 29/08/2012

MessageSujet: Re: trike td   Mer 04 Fév 2015, 13:20

D'accord Berniche , mais encore...

Comment on donne l'orientation, l'impulsion à droite ou à gauche pour que les roues se penchent d'un côté ou de l'autre?

Quel type de vérin de rappel à double effet, quelle puissance et où les ancrer ?

Merci

(un dessin explicatif serait top )
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://beaulivre.over-blog.com/
Berniche
Accro du forum


Messages : 1662
Date d'inscription : 28/09/2007

MessageSujet: une application vaudrait mieux   Jeu 05 Fév 2015, 16:26

 un dessin explicatif tip top sic Embarassed
Comment on donne l'orientation  Exclamation  Question
idem Mosquito Rolling Eyes direction par poulies, des cables, tendeurs,
systeme de direction a bras tirés, marche tres bien Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
olivier
Accro du forum


Messages : 1448
Localisation : ici ou ailleurs, peu importe! mais ici c'est mieux :-)
VPH : Bike friday - bacchetta
Date d'inscription : 05/01/2006

MessageSujet: Re: trike td   Jeu 05 Fév 2015, 16:34

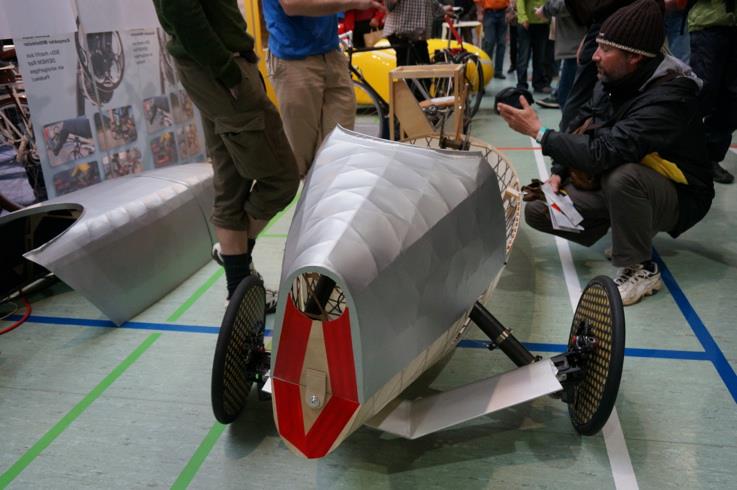

c'est effectivement le système de "tilt" qu'il y avait sur les modèles exposés au spezi 2013 et 2014, celui de l'essai de cycloutil (printemps / début de l'été dernier?)


Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://picasaweb.google.com/olivier976/Usinage?authuser=0&a
Berniche
Accro du forum


Messages : 1662
Date d'inscription : 28/09/2007

MessageSujet: c'est effectivement pas le même système de "tilt"   Jeu 05 Fév 2015, 17:37

visiblement non Exclamation

Une triangulation indéformable comme je l'ai présentée initierait un tilt contraire qui forcerait l’arrière du trike à épouser l’extérieur du virage

autrement dit à survirer alors que l’avant s’inscrirait à l’intérieur, là est la différence Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
olivier
Accro du forum


Messages : 1448
Localisation : ici ou ailleurs, peu importe! mais ici c'est mieux :-)
VPH : Bike friday - bacchetta
Date d'inscription : 05/01/2006

MessageSujet: Re: trike td   Jeu 05 Fév 2015, 18:47

en fait, "il faudrait" que les axes de moyeux soient sur les bielles et non sur "la traverse"...
le concepteur argumentera...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://picasaweb.google.com/olivier976/Usinage?authuser=0&a
Oryanne
Modo


Messages : 358
Âge : 23
Localisation : Nancy
VPH : Krolann 1 (TD Bambou-Carbone), vieux tandem droit
Date d'inscription : 03/07/2010

MessageSujet: Re: trike td   Dim 08 Fév 2015, 11:10

Berniche a écrit:


Une triangulation indéformable comme je l'ai présentée initierait un tilt contraire qui forcerait l’arrière du trike à épouser l’extérieur du virage

autrement dit à survirer alors que l’avant s’inscrirait à l’intérieur, là est la différence Smile

Bonjour,
Mais heu les pneus arrières travailleraient donc sur le flanc  scratch  confused Shocked
J'avoue que ça me ferait un peu peur de déjanter pale

__________________________________
Oryanne =^.^=
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Berniche
Accro du forum


Messages : 1662
Date d'inscription : 28/09/2007

MessageSujet: Complètement déjanté il se retrouva sur le flanc   Dim 08 Fév 2015, 19:48

non Rolling Eyes vue la limitation d’angle, tu ne quitterais pas la bande de roulement,

et dans la réactivité que cela ne manquerait pas d'engendrer tu aurais tôt fait de redresser Wink


Dernière édition par Berniche le Lun 09 Fév 2015, 16:20, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: Re: trike td   Lun 09 Fév 2015, 14:44

J'entrevois une solution pour un rayon de braquage bien meilleur ou plus court , en intégrant le siège comme chassis avant , ce qui a pour effet de rallongé les bras vers le haut = axes plus haut , ça devrait vraiment mieux braqué ... petites retouches pixels ...

 avant ...

 apres ... prévoir tout de meme un galbe dorsal avec des mousses "Armaflex" pour un minimum de confort .

L'idée d'amélioré tout en éliminant certains éléments me plait bien , ainsi , encore du travail au niveau des manches de direction = trop de renvois ici et là , je vais tout simplifié a ce niveau , sus aux kgs
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DocBoden
Posteur d'or


Messages : 606
Localisation : Saint-Denis de La Réunion
VPH : Le Condor, les autres aussi !
Date d'inscription : 18/11/2006

MessageSujet: Re: trike td   Lun 30 Mar 2015, 09:50

pour le rayon de braquage, il faudrait une aide au virage à basse vitesse et au contraire un contre virage à haute vitessequand le velo penche bien à beaucoup, c'est ce qui est prévu sur les voitures (le braquage uniquement) à 4 roues directrice.

Ici on peut profiter de la gîte pour faire la différence
et on pourrait jouer sur la chasse comme sur le Tilting Trike d'Alan Maurer pour faire (contre)virer indépendamment de la gîte
Revenir en haut Aller en bas
