 Imprimante 3D et naissance de mon nouveau "Arrow 3"en carbone

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3  Suivant
AuteurMessage
Carbon arrow
Posteur d'or


Messages : 630
Localisation : Bruxelles
VPH : Carbon highracer-Home made
Date d'inscription : 22/02/2007

MessageSujet: Imprimante 3D et naissance de mon nouveau "Arrow 3"en carbone    Mer 18 Juin 2014, 12:31

Puisque mon ami VADEN a entrouvert le sujet en diffusant les photos de la forme ABS de mon nouveau vélo , j'ouvre un sujet dédié à sa construction.
L'idée :
-Créer un VC sportif restant sous la barre des 10 kg ( Les championnats du monde approchent ).
- Rester fidèle à la traction avant indirecte ( TAI), qui me donne toute satisfaction sur mon vélo de tourisme actuel .
-Pattes arrières en alu récupérées sur une fourche rock shox accidentée .
-La construction doit être simple ,rapide , sans haute technologie ( stratif carbone au contact ), la forme doit être harmonieuse , le siège à 25° .

La réalisation
-Jean ( Vaden ) possède une imprimante 3D , et nous décidons d'allier son sens créatif et artistique à mon sens pragmatique et technique pour réaliser un cadre sur forme issue de la CAO ( sketchup ) imprimée en ABS .

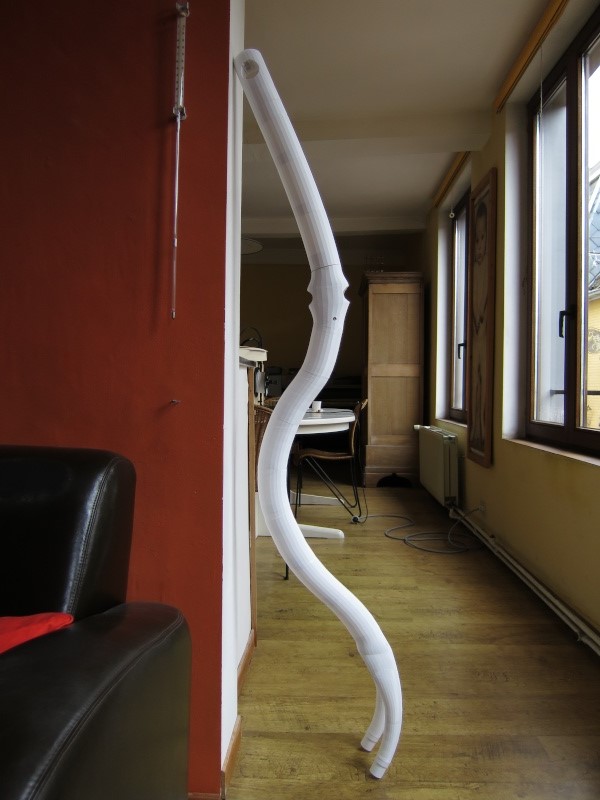

Après avoir arraché ses derniers cheveux pendant de longues nuits ,Jean ( problème de faux contact qui donnait des décallages lors de l'impression ) me livre les tronçons (15cm )  qui ,après emboitement donnent la forme du cadre .
Ce "moule mâle " pèse 300 gr et nécessite bien sûr un marbre pour le soutenir et le maintenir " droit"
lors de la stratif.


à ce stade , sont déja réalisés :

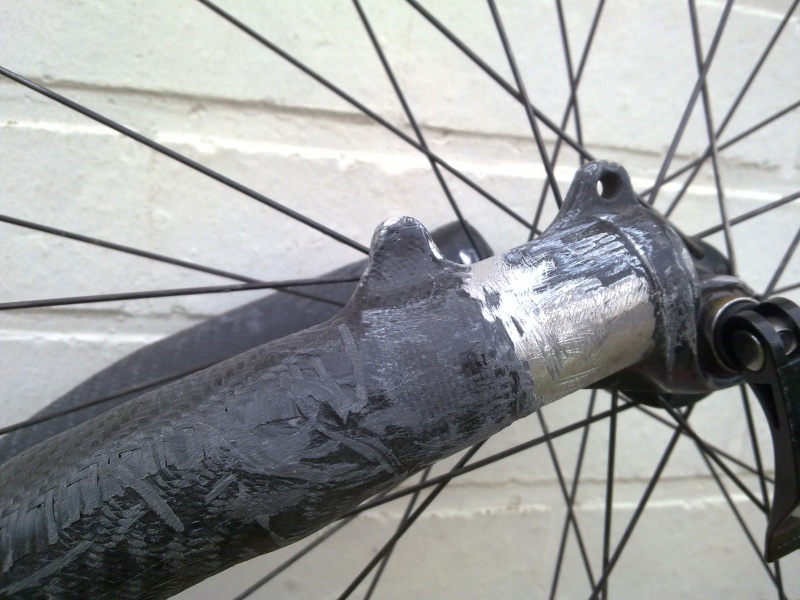

-La nouvelle fourche ( identique à celle de mon modèle de tourisme )forgée à partir d'une fourche en acier CRMO course ( poids 790 gr )
-le marbre
-La fixation de frein arrière et la stratif du bras arrière ( ce matin !)
-La colonne de direction ( acier )
-les  roue avant et arrière 26x26
Le siège carbone ,que je n'ai pas réalisé moi-même ( 480 gr )

Le photos de la construction suivent ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
willy69
Posteur d'argent


Messages : 450
Âge : 69
Localisation : Belgique 4530 Warnant Dreye
VPH : Wild-One & Qnt 26. homemade,VM piximatic Challenge.
Date d'inscription : 15/02/2013

MessageSujet: Re: Imprimante 3D et naissance de mon nouveau "Arrow 3"en carbone    Mer 18 Juin 2014, 14:08

Bonjour,

Excellente idée que d'ouvrir un nouveau sujet consacré au carbone et impression 3D.
Déjà une belle avancée dans l'élaboration de ce VC.

Au plaisir de vous lire
A+, Willy.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
Magnum
Accro du forum


Messages : 10409
Âge : 65
Localisation : Brest
VPH : Quest carbone 559 assisté (Pikachu), Waw Raw 127 assisté(Enzo),Quest XS carbone assisté (Glaz Bihan), VAE Moustache (Black Swan), remorque Taifun. Ex: Milan SL carbone 028, VD Orbéa égino, Ice Adventure 3 FS, Ice Sprint 3 FS, Ice Vortex+.
Date d'inscription : 23/07/2010

MessageSujet: Re: Imprimante 3D et naissance de mon nouveau "Arrow 3"en carbone    Mer 18 Juin 2014, 18:06

Déjà une ligne très élégante!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
Pomme d'Happy
Accro du forum


Messages : 1045
Âge : 44
Localisation : 38500
Date d'inscription : 16/08/2010

MessageSujet: Re: Imprimante 3D et naissance de mon nouveau "Arrow 3"en carbone    Mer 18 Juin 2014, 20:08

Super !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jagut
Modo


Messages : 1379
Âge : 59
Localisation : nord Corrèze
VPH : trike à venir
Date d'inscription : 28/08/2010

MessageSujet: Re: Imprimante 3D et naissance de mon nouveau "Arrow 3"en carbone    Mer 18 Juin 2014, 21:45

Si j'ai bien compris, tu as fais le moule intérieur, et donc perdu, de ton cadre. Tout cela t'évite la mise en forme manuelle de la mousse en stryrodur du cadre. Quand je pense qu'il y a quelques temps certains médias nous vantaient ces machines 3D pour tunnez des coques de smartphone. Heureusement qu'il y a des gens intelligents.

__________________________________
Pour de belles balades à pied ou à VTT :
http://ladordognedevillagesenbarrages.e-monsite.com/
https://www.facebook.com/LaDordogneDeVillagesEnBarrages

Ouvrier, il te faut baisser la tête pour manger la soupe, certes, mais pas plus bas que la table.
En retraite on travaille 24h/24.....Bon, euh, souvent on passe 22 h à réfléchir!!!!!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Carbon arrow
Posteur d'or


Messages : 630
Localisation : Bruxelles
VPH : Carbon highracer-Home made
Date d'inscription : 22/02/2007

MessageSujet: Re: Imprimante 3D et naissance de mon nouveau "Arrow 3"en carbone    Jeu 19 Juin 2014, 10:56

En effet , moule perdu , mais je pense à le dissoudre dans de l'acétone pour regagner les 300 gr ... ?
La difficulté est de créer le moule le plus léger et mince sans se retrouver devant quelque chose d'extrèmement fragile et déformable .
En stratifiant ce matin , un des éléments s'est cassé , j'ai du le réparer au tape adhésif .
Photos demain , mon portable était déchargé .. et mes mains dans la résine .
J'essaye de compter les heures passées à la fabrication , cela peut être utile à ceux qui se lancent .
Pour le moment 10 h en tout ( sans compter le travail sur ordi. de Jean )
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Berniche
Accro du forum


Messages : 1662
Date d'inscription : 28/09/2007

MessageSujet: Re: Imprimante 3D et naissance de mon nouveau "Arrow 3"en carbone    Jeu 19 Juin 2014, 11:13

Perte d’orientation ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Carbon arrow
Posteur d'or


Messages : 630
Localisation : Bruxelles
VPH : Carbon highracer-Home made
Date d'inscription : 22/02/2007

MessageSujet: Re: Imprimante 3D et naissance de mon nouveau "Arrow 3"en carbone    Jeu 19 Juin 2014, 11:23

Merci , Berniche , comme ça on voit bien qu'il sera fait pour les côtes  Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Casimir
Accro du forum


Messages : 3113
Âge : 65
Localisation : 59380 BERGUES
VPH : Flevobike Versatile 49 - Flevobike Green Machine - Flevotrike
Date d'inscription : 25/11/2007

MessageSujet: Re: Imprimante 3D et naissance de mon nouveau "Arrow 3"en carbone    Jeu 19 Juin 2014, 11:57

Comme quoi l'air et la bière du nord rendent créatifs  jocolor
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Carbon arrow
Posteur d'or


Messages : 630
Localisation : Bruxelles
VPH : Carbon highracer-Home made
Date d'inscription : 22/02/2007

MessageSujet: Re: Imprimante 3D et naissance de mon nouveau "Arrow 3"en carbone    Jeu 19 Juin 2014, 12:12

Faut fourbir ses armes pour Wimereux , hein ! Le prochain VC sera en fibre de lin ! jocolor
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sebastien
Accro du forum


Messages : 8358
Localisation : Laval
VPH : Eu...Lynx, Agenda, A-traction, Tandem M5, Leiba Record Ai...Sokol, TD Zockra, Milan Sl
Date d'inscription : 04/07/2007

MessageSujet: Re: Imprimante 3D et naissance de mon nouveau "Arrow 3"en carbone    Jeu 19 Juin 2014, 12:26

Très intéressant ! bravo !!

Deux questions/suggestions :

- siège réglable ?
Car 25° est "très relevé" si tu penses un peu vitesse... as tu essayé longuement de rouler avec un siège incliné à 15° ? le gain aéro est important si tu es en non caréné.

- TAI : n'as tu pas envoie de simplifier encore en passant au TD ?


... quand je pense à tout le temps que nous avions passé avec Malric (surtout lui d'ailleurs) à poncer et re poncer le moule avant de le stratifier...

Je ne maîtrise pas le système mais il serait intéressant pour créer pas mal de pièces utiles pour le vélocouché ; je pense particulièrement à des petits coffres sur mesure...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://afvelocouche.fr
willy69
Posteur d'argent


Messages : 450
Âge : 69
Localisation : Belgique 4530 Warnant Dreye
VPH : Wild-One & Qnt 26. homemade,VM piximatic Challenge.
Date d'inscription : 15/02/2013

MessageSujet: Re: Imprimante 3D et naissance de mon nouveau "Arrow 3"en carbone    Jeu 19 Juin 2014, 13:04

Bonjour Carbon arrow,

Avez-vous des adresses en Belgique pour la fibre de lin?
A+, Willy.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
Carbon arrow
Posteur d'or


Messages : 630
Localisation : Bruxelles
VPH : Carbon highracer-Home made
Date d'inscription : 22/02/2007

MessageSujet: Re: Imprimante 3D et naissance de mon nouveau "Arrow 3"en carbone    Jeu 19 Juin 2014, 13:32

Salut Seb .
Oui , le siège sera réglable , les 25° seront pour les premiers essais ( pour ne pas trop me dépayser
par rapport à mon vélo de tourisme ).
TD , ce sera pour le prochain ... cela nécessite une adaptation qui prend du temps , et la construction est plus délicate .
On quitte la "poutre " facile à stratifier pour une forme compliquée à l'avant du TD .
L'imprimante 3D n'est qu'à ses débuts et ouvre de horizons pour des tas d'accessoires que l'on fait à la pièce .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Carbon arrow
Posteur d'or


Messages : 630
Localisation : Bruxelles
VPH : Carbon highracer-Home made
Date d'inscription : 22/02/2007

MessageSujet: Re: Imprimante 3D et naissance de mon nouveau "Arrow 3"en carbone    Jeu 19 Juin 2014, 13:36

willy69 a écrit:
Bonjour Carbon arrow,

Avez-vous des adresses en Belgique pour la fibre de lin?
A+, Willy.

Non . C'était plutôt sous forme de blague .. . Mais pourquoi pas ?
La région du lin , c'est de la Lys à la Frontière Française chez nos amis Cht'i .

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
willy69
Posteur d'argent


Messages : 450
Âge : 69
Localisation : Belgique 4530 Warnant Dreye
VPH : Wild-One & Qnt 26. homemade,VM piximatic Challenge.
Date d'inscription : 15/02/2013

MessageSujet: Re: Imprimante 3D et naissance de mon nouveau "Arrow 3"en carbone    Jeu 19 Juin 2014, 14:46

Bonjour,

A consulter,
http://www.terredelin.com/fiches%20page%20accueil/innovation/les%20fibres%20a%20destination%20des%20composites-734.aspx

A+, Willy.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
TRON...
*


Messages : 56
Date d'inscription : 04/05/2013

MessageSujet: Re: Imprimante 3D et naissance de mon nouveau "Arrow 3"en carbone    Jeu 19 Juin 2014, 16:27



Excellent ! Mais pardon, cette "cassure" me fait mal aux yeux, nécessité ou sketchup moyennement maitrisé ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Casimir
Accro du forum


Messages : 3113
Âge : 65
Localisation : 59380 BERGUES
VPH : Flevobike Versatile 49 - Flevobike Green Machine - Flevotrike
Date d'inscription : 25/11/2007

MessageSujet: Re: Imprimante 3D et naissance de mon nouveau "Arrow 3"en carbone    Jeu 19 Juin 2014, 18:17

Carbon arrow a écrit:

Jean me livre les tronçons (15cm )  qui ,après emboitement donnent la forme du cadre .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Carbon arrow
Posteur d'or


Messages : 630
Localisation : Bruxelles
VPH : Carbon highracer-Home made
Date d'inscription : 22/02/2007

MessageSujet: Re: Imprimante 3D et naissance de mon nouveau "Arrow 3"en carbone    Jeu 19 Juin 2014, 18:29

Oui J Marie , c'est une partie de l'explication ( merci ): un emboitement provisoire peu précis .
Il est sur , Tron que quand on démarre un projet ( concret celui-ci) un peu innovant on essuie  les plâtres et tout est remis en question , il y a beaucoup de détails à gérer .
Une fois stratifié , je pense que cette légère incongruité visuelle  passera inaperçue .
Et puis on est dans la rubrique " construction amateur " non ?


Dernière édition par Carbon arrow le Ven 20 Juin 2014, 10:54, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: Imprimante 3D et naissance de mon nouveau "Arrow 3" en carbone   Jeu 19 Juin 2014, 21:05

Quel programme tu met en route   chapeau Carbon arrow !! un conseil ... travail le carbon avec les protections , perso j'ai failli atérir a l'hosto bicauze pas de protections = super allergie sur le visage  Shocked pale Embarassed ... Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Carbon arrow
Posteur d'or


Messages : 630
Localisation : Bruxelles
VPH : Carbon highracer-Home made
Date d'inscription : 22/02/2007

MessageSujet: Re: Imprimante 3D et naissance de mon nouveau "Arrow 3"en carbone    Ven 20 Juin 2014, 10:53

T'inquiète , Jean , j'ai le masque ( neuf au carbone actif ) , les gants et les lunettes .
L'aeration est max .
De plus je suis très réactif aux produts chimique de tous genres !
Je continue lundi ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ferias77
Posteur d'or


Messages : 645
Âge : 31
Localisation : Saint Germain du Puch (33)
VPH : Cobra Tw Bents
Date d'inscription : 05/01/2012

MessageSujet: Re: Imprimante 3D et naissance de mon nouveau "Arrow 3"en carbone    Ven 20 Juin 2014, 18:04

Super projet, je vrais suivre ça avec intérêt.
Quand le carénage sera terminé, je me lancerais bien dans un cadre... Et plusieurs connaissances se sont équipées en imprimantes 3D...  Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://2roueselectriques.e-monsite.com/ En ligne
Carbon arrow
Posteur d'or


Messages : 630
Localisation : Bruxelles
VPH : Carbon highracer-Home made
Date d'inscription : 22/02/2007

MessageSujet: Re: Imprimante 3D et naissance de mon nouveau "Arrow 3"en carbone    Mer 25 Juin 2014, 11:13

J'ai un peu avancé ce W end .
La matière en ABS de l'impression 3D est très mince et a cassé à certains endroits lors de l'immobilisation sur le marbre ( bras arrière ) ça m'a bien rendu les choses compliquées !
Finalement la roue arrière  est bien centrée et l ancrage de frein arrière est à sa place .

Ancrage à la flèche rouge ,un insert en alu est sous la stratif ,une autre rondelle large sera collée sur la stratif pour que l'effort de l'étrier soit réparti au mieux .

Bras arrière solidifié , mais pas encore recouvert de toutes ses épaisseurs de carbone :


Détail des pattes arrière de "récup" :




Tube de direction fixé dans la poutre :


Le stade suivant est de stratifier la poutre qui relie la direction au bras arrière , à ce moment
la géométrie du vélo sera figée .


4 h de travail en plus ( total 14h )
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jagut
Modo


Messages : 1379
Âge : 59
Localisation : nord Corrèze
VPH : trike à venir
Date d'inscription : 28/08/2010

MessageSujet: Re: Imprimante 3D et naissance de mon nouveau "Arrow 3"en carbone    Jeu 26 Juin 2014, 21:19

Si le "moule" casse pendant la construction, c'est pas glop. Il faudrait peut-être quelque chose à l'intérieur pour plus de solidité. Est-ce que tu avais collé les diverses parties entre elles?

__________________________________
Pour de belles balades à pied ou à VTT :
http://ladordognedevillagesenbarrages.e-monsite.com/
https://www.facebook.com/LaDordogneDeVillagesEnBarrages

Ouvrier, il te faut baisser la tête pour manger la soupe, certes, mais pas plus bas que la table.
En retraite on travaille 24h/24.....Bon, euh, souvent on passe 22 h à réfléchir!!!!!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Carbon arrow
Posteur d'or


Messages : 630
Localisation : Bruxelles
VPH : Carbon highracer-Home made
Date d'inscription : 22/02/2007

MessageSujet: Re: Imprimante 3D et naissance de mon nouveau "Arrow 3"en carbone    Ven 27 Juin 2014, 10:48

Oui, Jagut ,il y a un très leger nid d'abeille intérieur , et tout était collé , mais c'est la parois qui s'est fissurée entre les " couches " d'abs déposées par l'imprimante .
Il faut avouer qu'il y avait une erreur de conception dans l'orientation des bras arrières , donc j'ai du forcer pour les aligner sur l'axe de roue et c'est ça qui a déchiré la matière .
Ce sont toutes des leçons pour le cadre suivant ...
Depuis ce matin une grande partie de la poutre principale est stratifiée ( 600 gr d'épaisseur ) .
Ca commence à prendre forme  Laughing

il reste une dernière jonction de 40 cm pour solidariser les deux roues .
La bome sera fixée après le siège pour pouvoir bien penser la positons .
Poids prévu pour le cadre : 1500 gr ( espoir , espoir ...)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Carbon arrow
Posteur d'or


Messages : 630
Localisation : Bruxelles
VPH : Carbon highracer-Home made
Date d'inscription : 22/02/2007

MessageSujet: Re: Imprimante 3D et naissance de mon nouveau "Arrow 3"en carbone    Mer 02 Juil 2014, 10:47

Ce Week end : consolidation du cadre et intégration de l'attache avant du siège




-Préparation de la bôme avec son boitier de pédalier et son tube de dérailleur avant , il faut encore
la stratifier .
-Fabrication de la patte de fixation siège carbone en alu ( provisoirement )
Tout cela m'amène à 25 h de travail pour le moment .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Imprimante 3D et naissance de mon nouveau "Arrow 3"en carbone    Aujourd'hui à 09:39

Revenir en haut Aller en bas

Imprimante 3D et naissance de mon nouveau "Arrow 3"en carbone
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant
 Sujets similaires
-
» Recherche sites pour achat pot arrow
» NOUVEAU SITE ET BUGGY CARBONE.
» [ Actualité : Nouveauté ] TVR DÉVOILE SON NOUVEAU CHÂSSIS EN CARBONE
» Un nouveau... En 125 tzr 4 fl 2000
» NOUVEAU TARIF POUR INSTALLATION D'UNE IMPRIMANTE

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum du Vélorizontal, vélo couché et autres véhicules à propulsion humaine :: Les Points spécifiques :: Le Coin du Constructeur amateur-
Sauter vers:
