 Un carénage pour mon Cobra

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1 ... 10 ... 17, 18, 19, 20  Suivant
AuteurMessage
Pat16
Accro du forum
avatar

Messages : 3379
Âge : 62
Localisation : Charente
VPH : CATRIKE 700 LEIBA X-Stream assisté moteur roue réducté Milan SL
Date d'inscription : 20/10/2011

MessageSujet: Re: Un carénage pour mon Cobra   Sam 17 Déc 2016, 20:23

Code:
Bon, vu que maintenant, autour de moi, tout le monde roule en VM et que je ne vais plus pouvoir suivre,

Mais non, tu sais bien que tu vas plus vite que le Leiba Razz Wink .

En tous cas je sens que le Cobra va encore bien évoluer . On attend la suite Cool . T'as de la chance semaine prochaine encore du beau temps .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Zenedavtri
Accro du forum
avatar

Messages : 4457
Âge : 59
Localisation : Finistère nord
VPH : Duo de kett 1 tour VAE type klimax et 1 allround & Milan SL n°14 Thys 222 Quattrovélo N°9
Date d'inscription : 20/12/2010

MessageSujet: Re: Un carénage pour mon Cobra   Sam 17 Déc 2016, 20:53

7 couches, tu n'y vas pas de main morte,2 ou 3 c'était suffisant.
Tu vas avoir une épaisseur d'environ 2,1mm, si nos VM était fait comme ça ce serait des enclumes.

Bonne continuation.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ferias77
Pilier du forum
avatar

Messages : 748
Âge : 32
Localisation : Saint Germain du Puch (33)
VPH : Cobra Tw Bents
Date d'inscription : 05/01/2012

MessageSujet: Re: Un carénage pour mon Cobra   Sam 17 Déc 2016, 21:12

Pat16 a écrit:
Mais non, tu sais bien que tu vas plus vite que le Leiba Razz Wink .
Oui, mais moi, ce que je voudrais, c'est aller aussi vite que le Milan. Laughing


Non, ne t'inquiète pas Denis, là je fais un "moule", il faut donc qu'il se tienne bien. Enfin, ce n'est pas un vrai moule, puisque ça ne sera pas une forme femelle. C'est une forme mâle sur laquelle je stratifierai ma pièce.
J'ai encore du boulot sur ce "moule" pour faire des raccords nickel avec le carénage avant et le coffre. Une fois que ce sera fait, je pourrai réaliser ma pièce !

Pour la pièce finale, j'ai prévu 3 couches de fibre de verre 200g/m². Je suis donc dans les clous par rapport à tes recommandations. Smile


Dernière édition par ferias77 le Sam 17 Déc 2016, 21:41, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://2roueselectriques.e-monsite.com/
Zenedavtri
Accro du forum
avatar

Messages : 4457
Âge : 59
Localisation : Finistère nord
VPH : Duo de kett 1 tour VAE type klimax et 1 allround & Milan SL n°14 Thys 222 Quattrovélo N°9
Date d'inscription : 20/12/2010

MessageSujet: Re: Un carénage pour mon Cobra   Sam 17 Déc 2016, 21:39

Avec quelques explications je suis rassuré. Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cebd
Accro du forum
avatar

Messages : 2008
Date d'inscription : 18/07/2011

MessageSujet: Re: Un carénage pour mon Cobra   Dim 18 Déc 2016, 09:54

ferias77 a écrit:
...Oui, mais moi, ce que je voudrais, c'est aller aussi vite que le Milan. ..
Bon matin.
J'en connais beaucoup qui disent la même chose !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ferias77
Pilier du forum
avatar

Messages : 748
Âge : 32
Localisation : Saint Germain du Puch (33)
VPH : Cobra Tw Bents
Date d'inscription : 05/01/2012

MessageSujet: Re: Un carénage pour mon Cobra   Dim 18 Déc 2016, 14:39

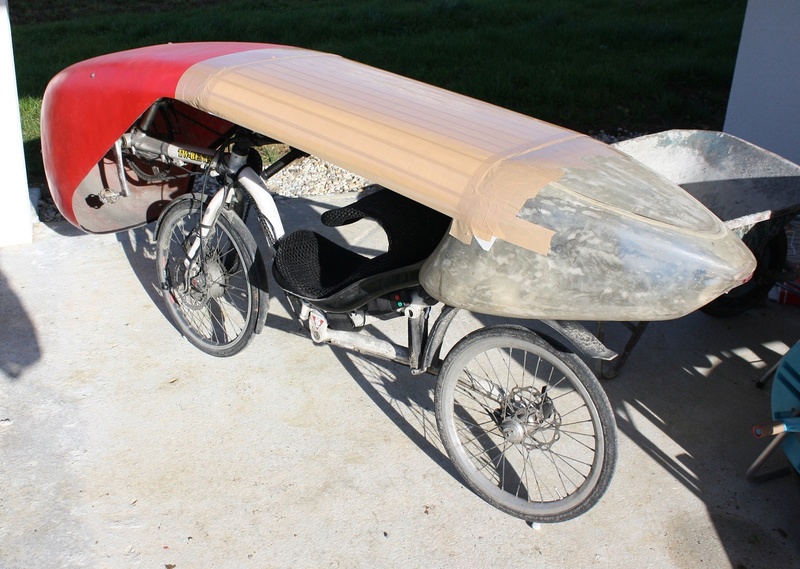

La pièce est détourée, ça ne se présente pas trop mal :


Comme mon coroplast était fixé à l'intérieur du carénage avant, j'ai environ 8mm à combler pour avoir des raccords nickel :


Avis aux spécialistes du composite : avec quoi feriez vous ça ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://2roueselectriques.e-monsite.com/
ferias77
Pilier du forum
avatar

Messages : 748
Âge : 32
Localisation : Saint Germain du Puch (33)
VPH : Cobra Tw Bents
Date d'inscription : 05/01/2012

MessageSujet: Re: Un carénage pour mon Cobra   Dim 08 Jan 2017, 00:21

Suite des opérations : collage de bandes de polystyrène sur la pièce en fibre, de manière à avoir des raccords corrects entre les différents éléments de carénage.
Le ponçage est en cours, ça se présente bien :


Encore un peu d'huile de coude et on pourra passer à la réalisation de la pièce définitive ! Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://2roueselectriques.e-monsite.com/
zapilon
Modo sortant
avatar

Messages : 3626
Âge : 82
Localisation : Flandre F
VPH : Sokol rohloffisé, VK2, A4-AE Schlumpfé, Scorpion FX BionXé
Date d'inscription : 07/09/2007

MessageSujet: Re: Un carénage pour mon Cobra   Dim 08 Jan 2017, 07:39

" Encore un peu d'huile de coude " ...et de bière ... et mes meilleurs voeux

__________________________________
Tout sur le PBP 2019 et mes VC TR et VM successifs http://zapilon.pbp.pagesperso-orange.fr/
Le beau temps, la bonne santé sont des états précaires qui ne présagent rien de bon.
QUA HORA NON PUTATIS
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://zapilon.pbp.pagesperso-orange.fr/
Pat16
Accro du forum
avatar

Messages : 3379
Âge : 62
Localisation : Charente
VPH : CATRIKE 700 LEIBA X-Stream assisté moteur roue réducté Milan SL
Date d'inscription : 20/10/2011

MessageSujet: Re: Un carénage pour mon Cobra   Dim 08 Jan 2017, 11:29

Super ça prend forme Cool .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ferias77
Pilier du forum
avatar

Messages : 748
Âge : 32
Localisation : Saint Germain du Puch (33)
VPH : Cobra Tw Bents
Date d'inscription : 05/01/2012

MessageSujet: Re: Un carénage pour mon Cobra   Dim 08 Jan 2017, 14:38

Aie, le remontant du bricoleur n'a pas été caché avant la photo... bien vu zapilon Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://2roueselectriques.e-monsite.com/
Pat16
Accro du forum
avatar

Messages : 3379
Âge : 62
Localisation : Charente
VPH : CATRIKE 700 LEIBA X-Stream assisté moteur roue réducté Milan SL
Date d'inscription : 20/10/2011

MessageSujet: Re: Un carénage pour mon Cobra   Dim 08 Jan 2017, 16:28

Oui, un instant j'avais cherché pourquoi Zap faisait état de "bière", puis en grossissant la photo j'ai compris Wink Laughing
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ferias77
Pilier du forum
avatar

Messages : 748
Âge : 32
Localisation : Saint Germain du Puch (33)
VPH : Cobra Tw Bents
Date d'inscription : 05/01/2012

MessageSujet: Re: Un carénage pour mon Cobra   Sam 14 Jan 2017, 16:51

Ponçage terminé ! Very Happy


Comme d'habitude, protection au scotch d'emballage :


Puis stratification de 3 couches de fibre de verre 200 g/m² + 1 couche de tissu d'arrachage :


Plus qu'à attendre que ça sèche !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://2roueselectriques.e-monsite.com/
Didier33
Modo
avatar

Messages : 8191
Âge : 58
Localisation : Marcheprime
VPH : Metabike 20X26 bleu rolhoffisé - Catrike Trail jaune Rohloffisé et électrifié
Date d'inscription : 04/05/2007

MessageSujet: Re: Un carénage pour mon Cobra   Sam 14 Jan 2017, 18:21

Pas de souci de séchage avec les températures froides?

__________________________________
"C'est déjà dur d'être pauvre, si en plus il faut se priver..." - Coluche -
"Y'a pas de grands, y'a pas de petits: La bonne longueur pour les jambes c'est quand les pieds touchent bien par terre" - Coluche aussi -
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Pat16
Accro du forum
avatar

Messages : 3379
Âge : 62
Localisation : Charente
VPH : CATRIKE 700 LEIBA X-Stream assisté moteur roue réducté Milan SL
Date d'inscription : 20/10/2011

MessageSujet: Re: Un carénage pour mon Cobra   Sam 14 Jan 2017, 19:09

Mais non pas froid dans la salle à manger 😊😉.
Super 👍 Eric 😊.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ferias77
Pilier du forum
avatar

Messages : 748
Âge : 32
Localisation : Saint Germain du Puch (33)
VPH : Cobra Tw Bents
Date d'inscription : 05/01/2012

MessageSujet: Re: Un carénage pour mon Cobra   Sam 14 Jan 2017, 20:34

Non, pas de soucis de séchage Didier. Pat y est presque.
C'est l'avantage d'avoir emménagé dans une maison neuve dont je n'ai pas encore fini de construire le garage. Du coup, pour l'instant, mon garage, c'est une des chambres (chauffée!!!  Laughing )
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://2roueselectriques.e-monsite.com/
Frank Monmagnon
**


Messages : 65
Date d'inscription : 29/12/2013

MessageSujet: Re: Un carénage pour mon Cobra   Mar 24 Jan 2017, 19:21

Salut

je viens de découvrir le projet et la réalisation. C'est très intéressant ce carénage rigide et souple.

Cela me donne une idée que je pense creuser pour maintenir en forme avec le moins de rigidificateurs solides.
Connaissez vous d'autre type de réalisation souple gonflable? Sur le même principe qu'une manche à air ou mieux qu'un parapente ou une sellette de parapente à protection airbag. Où c'est la vitesse qui crée la pression interne de la structure et maintien la forme cousu de l'ensemble.
Il faut une petite ouverture à la zone de surpression (ici frontale) et certainement une double peau (ou double surface) pour réaliser l'espace confiné qui rigidifiera la structure. Cette double peau peut servir également d'airbag en cas d'accident (si l'entrée d'air est une valve en tissu).

Affaire à suivre.


A +
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ferias77
Pilier du forum
avatar

Messages : 748
Âge : 32
Localisation : Saint Germain du Puch (33)
VPH : Cobra Tw Bents
Date d'inscription : 05/01/2012

MessageSujet: Re: Un carénage pour mon Cobra   Dim 29 Jan 2017, 11:27

Oui, effectivement, ce genre de solution est séduisant ! Smile
Mais pas évident de faire quelque chose qui ne se casse pas la figure au premier arrêt à stop... Rolling Eyes
Si tu as des idées, je suis preneur. Very Happy

Le meilleur exemple en la matière, pour moi :
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://2roueselectriques.e-monsite.com/
willy69
Posteur d'or
avatar

Messages : 573
Âge : 70
Localisation : Belgique 4530 Warnant Dreye
VPH : Steintrike Wild-One & Ice Q 26. VM piximatic Challenge,E-Orca.
Date d'inscription : 15/02/2013

MessageSujet: Re: Un carénage pour mon Cobra   Dim 29 Jan 2017, 14:46

Bonjour Ferias77,

Exemple de toile tendue.


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Frank Monmagnon
**


Messages : 65
Date d'inscription : 29/12/2013

MessageSujet: Re: Un carénage pour mon Cobra   Dim 29 Jan 2017, 16:09

J'ai un peu réfléchi à une structure gonflable depuis mon dernier message.

Pour l'instant une pointe arrière.
Pourquoi?
- Pour mettre sur le TD que je viens de finir et me rendre compte si cela est plus performant que gênant.
- Pour pouvoir ranger cela facilement dans mon coffre.

Les idées:
- Fixation par velcro ou fermeture éclair facilement enlevable.
- Une forme convenable a multicaissons (double peau avec nervures)
- Tissus de spi dans un premier temps (même si la résistance au UV n'est pas terrible.
- Poids négligeable, moins d'1 kg

J'en suis a la réalisation d'une maquette en plastique pour faire mes gabarits et la protection du pneu.

A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tétras
Posteur d'or
avatar

Messages : 513
Âge : 48
Localisation : 74300 THYEZ
VPH : Leiba Classic / VTT Canondale / GrassHopper Fx avec remorque TZC / Low Racer Performer / Waw 261
Date d'inscription : 11/09/2009

MessageSujet: Re: Un carénage pour mon Cobra   Dim 29 Jan 2017, 17:57

Super tout ces projets de modification et amélioration. Mais si c'est juste pour faire la course avec les vélomobile, pourquoi ne pas investir dans un vélomobile?
Dans tous les cas bravo pour le travail que ça demande et le résultat.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cycloexplorateur.fr
ferias77
Pilier du forum
avatar

Messages : 748
Âge : 32
Localisation : Saint Germain du Puch (33)
VPH : Cobra Tw Bents
Date d'inscription : 05/01/2012

MessageSujet: Re: Un carénage pour mon Cobra   Dim 29 Jan 2017, 21:23

Merci Willy et Frank pour ces infos, ça donne à réfléchir !
Frank, j'ai hâte de voir ce proto de pointe arrière !

Pour Tetras : oui, un vélomobile, c'est super, mais ça a 3 roues et ça coute 8000€. Laughing
Et puis accessoirement, ça m'amuse. Wink

Pas pu avancer sur le carénage ce week end, il fallait avancer sur la maison. Mais le we prochain, c'est reparti !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://2roueselectriques.e-monsite.com/
Pat16
Accro du forum
avatar

Messages : 3379
Âge : 62
Localisation : Charente
VPH : CATRIKE 700 LEIBA X-Stream assisté moteur roue réducté Milan SL
Date d'inscription : 20/10/2011

MessageSujet: Re: Un carénage pour mon Cobra   Dim 29 Jan 2017, 21:44

Pas de soucis Eric on attendra Wink .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tétras
Posteur d'or
avatar

Messages : 513
Âge : 48
Localisation : 74300 THYEZ
VPH : Leiba Classic / VTT Canondale / GrassHopper Fx avec remorque TZC / Low Racer Performer / Waw 261
Date d'inscription : 11/09/2009

MessageSujet: Re: Un carénage pour mon Cobra   Dim 29 Jan 2017, 21:49

C'est vrai que c'est amusant de bricoler sur son vélo. Perso je passe plus de temps à monter et remonter de petites améliorations sur mon Waw qu'à rouler avec Embarassed
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cycloexplorateur.fr
willy69
Posteur d'or
avatar

Messages : 573
Âge : 70
Localisation : Belgique 4530 Warnant Dreye
VPH : Steintrike Wild-One & Ice Q 26. VM piximatic Challenge,E-Orca.
Date d'inscription : 15/02/2013

MessageSujet: Re: Un carénage pour mon Cobra   Lun 30 Jan 2017, 08:25

Bonjour,
trouvé ceci:

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Pat16
Accro du forum
avatar

Messages : 3379
Âge : 62
Localisation : Charente
VPH : CATRIKE 700 LEIBA X-Stream assisté moteur roue réducté Milan SL
Date d'inscription : 20/10/2011

MessageSujet: Re: Un carénage pour mon Cobra   Lun 30 Jan 2017, 08:36

Ouah !!!!! joli aussi Wink .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Un carénage pour mon Cobra

Revenir en haut Aller en bas

Un carénage pour mon Cobra
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 18 sur 20Aller à la page : Précédent  1 ... 10 ... 17, 18, 19, 20  Suivant
 Sujets similaires
-
» Un carénage pour mon Cobra
» Carénage pour trike
» Carénage pour CB 1000 R
» Carénage pour M5 Mid Racer
» carénage pour trike (mousse)

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum du Vélorizontal, vélo couché et autres véhicules à propulsion humaine :: Les Points spécifiques :: Le Coin du Constructeur amateur-
Sauter vers:
