 Kits assitance électriques par moteur galets latéraux

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Berniche
Accro du forum
avatar

Messages : 1662
Date d'inscription : 28/09/2007

MessageSujet: Kits assitance électriques par moteur galets latéraux   Lun 05 Mai 2014, 18:38

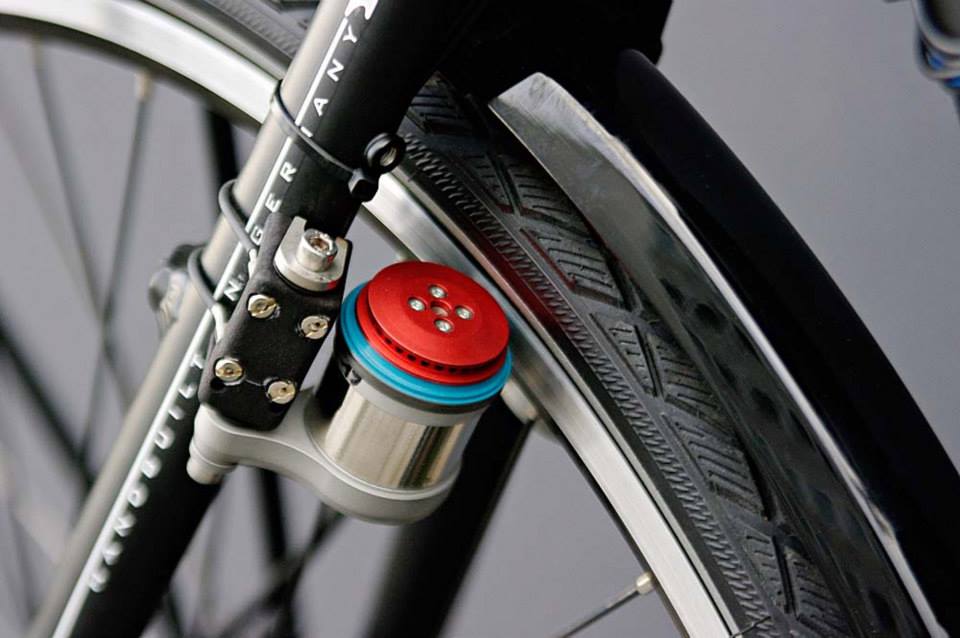

Ils font aussi le plus léger et plus petit eDrive pour bicyclettes.
Cliquer sur l'image pour study leur page facebook
Lancement prévu début 2015.


Dernière édition par Didier33 le Ven 04 Déc 2015, 19:02, édité 2 fois (Raison : Modification du titre)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Pomme d'Happy
Accro du forum


Messages : 1045
Âge : 45
Localisation : 38500
Date d'inscription : 16/08/2010

MessageSujet: Re: Kits assitance électriques par moteur galets latéraux   Lun 05 Mai 2014, 19:00

Le e-drive mérite peut être un sujet à part du côté de l'assistance électrique, puisque ce n'est pas une dynamo...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
discoveur700
Admin
avatar

Messages : 6664
Âge : 39
Localisation : Bayeux
VPH : Baron clowné en avatar, méta700 lightisé, catrike expédition électrifié, catrike speed (Challenge mistral USS, Orca Optima, Agenda performer jadis...)
Date d'inscription : 22/01/2007

MessageSujet: Re: Kits assitance électriques par moteur galets latéraux   Lun 05 Mai 2014, 20:32

Bah c'est quoi alors  Shocked
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.dailymotion.com/discoveur1000
Zythum
Accro du forum
avatar

Messages : 1398
Âge : 53
Localisation : Bordeaux
VPH : HPV Street Machine GTe
Date d'inscription : 28/08/2009

MessageSujet: Re: Kits assitance électriques par moteur galets latéraux   Lun 05 Mai 2014, 21:00

C'est une assistance par moteur galet qui entraine la jante (donc la roue) à la façon des vélos Cybien, c'est clair que le post de Berniche est totalement HS.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
zapilon
Modo sortant
avatar

Messages : 3549
Âge : 81
Localisation : Flandre F
VPH : Sokol rohloffisé, VK2, A4-AE Schlumpfé, Scorpion FX BionXé
Date d'inscription : 07/09/2007

MessageSujet: Re: Kits assitance électriques par moteur galets latéraux   Lun 05 Mai 2014, 21:14

" C'est une assistance par moteur galet "
d'où tire-tu celà ?
çà me parait être une dynamo un alternateur bouteille sans la bouteille : un rotor extérieur aimanté (2 pôles ?) et un stator interne fixe, le galet réduit à sa plus simple expression, une vitesse de rotation voisine de celle d'une "bouteille"

__________________________________
Tout sur le PBP 2019 et mes VC TR et VM successifs http://zapilon.pbp.pagesperso-orange.fr/
Le beau temps, la bonne santé sont des états précaires qui ne présagent rien de bon.
QUA HORA NON PUTATIS
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://zapilon.pbp.pagesperso-orange.fr/ En ligne
lpg
Posteur de bronze


Messages : 252
Âge : 55
Localisation : paris
VPH : Rans Xstream team
Date d'inscription : 14/12/2007

MessageSujet: velospeeder = HS   Lun 05 Mai 2014, 21:40

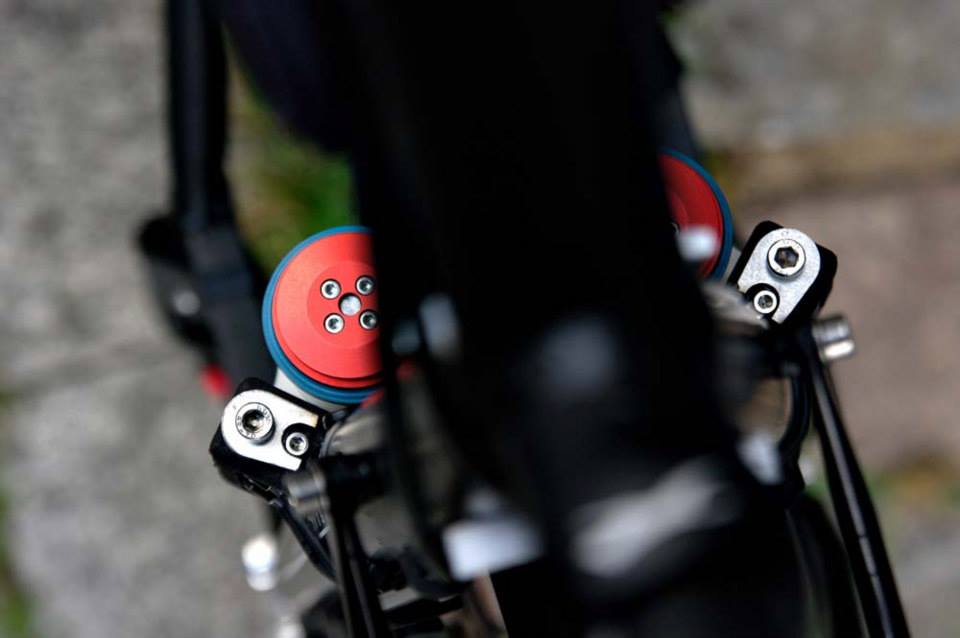

Effectivement, il s'agit bien d'une assistance par 2 galets sur jante.

"VELOSPEEDER pre-series: twin drive, seat stay mounting (by VELOGICAL engineering)
1,6 Kilo in total, torque 40Nm, 300W av., 600W max...

on peut le lire ici : https://www.facebook.com/VELOGICALengineering?ref=hl
Il faut "lire la suite" sur la communication du 3 mai.

Donc il faut bien un autre fil pour ça Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.afao.asso.fr
Zythum
Accro du forum
avatar

Messages : 1398
Âge : 53
Localisation : Bordeaux
VPH : HPV Street Machine GTe
Date d'inscription : 28/08/2009

MessageSujet: Re: Kits assitance électriques par moteur galets latéraux   Lun 05 Mai 2014, 22:08

zapilon a écrit:
" C'est une assistance par moteur galet "
d'où tire-tu celà ?
çà me parait être une dynamo un alternateur bouteille sans la bouteille : un rotor extérieur aimanté (2 pôles ?) et un stator interne fixe, le galet réduit à sa plus simple expression, une vitesse de rotation voisine de celle d'une "bouteille"
Je tire cela du lien qu'ont posté Berniche et lpg et surtout ça a fait tilt dans ma tête quand j'ai vu la photo avec une "dynamo" de part et d'autre de la jante, là il y avait un loup donc j'ai lu plus attentivement le lien (rare qu'un fabricant s'amuse à monter deux dynamos, même si c'est toujours possible)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sebastien
Accro du forum
avatar

Messages : 8505
Localisation : Laval
VPH : Eu...Lynx, Agenda, A-traction, Tandem M5, Leiba Record Ai...Sokol, TD Zockra, Milan Sl
Date d'inscription : 04/07/2007

MessageSujet: Re: Kits assitance électriques par moteur galets latéraux   Lun 05 Mai 2014, 22:14

EDIT : [url= le sujet initial ]http://velorizontal.bbfr.net/t19095-nouvelle-dynamo-sur-jante-highend-rim-dynamo[/url]

Merci de bien vouloir scinder le post avec les deux sujets concernés (avec un lien éventuel de l'un vers l'autre).  Wink



Dernière édition par sebastien le Mar 06 Mai 2014, 10:25, édité 3 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://afvelocouche.fr
olivier
Accro du forum


Messages : 1533
Localisation : 150ouest
VPH : Bike friday ici - bacchetta trop loin
Date d'inscription : 05/01/2006

MessageSujet: Re: Kits assitance électriques par moteur galets latéraux   Lun 05 Mai 2014, 23:45

posté le jeudi 1er mai sur le fil spezi 2014 :
"ils proposent aussi un système d'assistance électrique dénommé velospeeder qui semble être digne d'intérêt... les pros de l'assistance nous dirons... à suivre"

et le lundi 5 mai :
"Effectivement, il s'agit bien d'une assistance par 2 galets sur jante.

"VELOSPEEDER pre-series: twin drive, seat stay mounting (by VELOGICAL engineering)
1,6 Kilo in total, torque 40Nm, 300W av., 600W max."


4 jours pour redire la même chose...  pirat

Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://goo.gl/photos/CwisMf8xKUuy3Sic7
Zythum
Accro du forum
avatar

Messages : 1398
Âge : 53
Localisation : Bordeaux
VPH : HPV Street Machine GTe
Date d'inscription : 28/08/2009

MessageSujet: VELOSPEEDER pre-series: twin drive   Mar 06 Mai 2014, 06:34

Tu te moques mais grâce à Berniche on a au moins les photos et un minimum de caractéristiques de cette assistance (j'avoue que j'avais cherché quelques minutes et pas trouvé) donc ce n'est pas redite mais un complément  Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
olivier
Accro du forum


Messages : 1533
Localisation : 150ouest
VPH : Bike friday ici - bacchetta trop loin
Date d'inscription : 05/01/2006

MessageSujet: Re: Kits assitance électriques par moteur galets latéraux   Mar 06 Mai 2014, 10:20

aucune moquerie ici...
pourquoi, il faudrait?  Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://goo.gl/photos/CwisMf8xKUuy3Sic7
discoveur700
Admin
avatar

Messages : 6664
Âge : 39
Localisation : Bayeux
VPH : Baron clowné en avatar, méta700 lightisé, catrike expédition électrifié, catrike speed (Challenge mistral USS, Orca Optima, Agenda performer jadis...)
Date d'inscription : 22/01/2007

MessageSujet: Re: Kits assitance électriques par moteur galets latéraux   Mer 07 Mai 2014, 14:32

Twin = jumeau  Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.dailymotion.com/discoveur1000
olivier
Accro du forum


Messages : 1533
Localisation : 150ouest
VPH : Bike friday ici - bacchetta trop loin
Date d'inscription : 05/01/2006

MessageSujet: Re: Kits assitance électriques par moteur galets latéraux   Dim 11 Mai 2014, 09:43

voici la doc qu'ils distribuaient...



ça pèse 1.6kg batteries comprises, puissance 300w avec "pointe" à 600w
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://goo.gl/photos/CwisMf8xKUuy3Sic7
willy69
Posteur d'or
avatar

Messages : 560
Âge : 70
Localisation : Belgique 4530 Warnant Dreye
VPH : Steintrike Wild-One & Ice Q 26. VM piximatic Challenge,E-Orca.
Date d'inscription : 15/02/2013

MessageSujet: Kit électrique par Galets   Ven 04 Déc 2015, 10:41

Info d'ELECKTOR:

Kit d’électrification de vélo avec entraînement par friction


Kit d’électrification de vélo avec entraînement par friction
Souvent l’innovation passe par le recyclage d’idées dépassées ou imparfaites, pour déboucher ensuite sur de nouveaux horizons. Si on vous dit Solex électrique, vous comprenez tout de suite de quoi il est question. La société Velospeeder propose de remplacer la dynamo d’un vélo par un moteur qui entraînera donc la roue par friction.
Chimère de bricoleur ou innovation décisive ? L’usage tranchera…
En fait, il s’agit de deux tout petits moteurs électriques, sans balais, placés de part et d’autre de la jante, et dont le poids n’excède pas 500 g, un paramètre crucial en bicyclette. Comme ils sont placés directement contre la jante, la vitesse de rotation de ces moteurs est donc relativement élevée, ce qui permet d’obtenir un couple de 40 newtons-mètres pour une taille réduite.

Le dispositif de positionnement dynamique des moteurs contre la roue s’ajuste automatiquement pour assurer l’entraînement le plus efficace possible, même en cas de pluie. Il semble étudié soigneusement pour réduire l’échauffement et l’usure, qui affectent souvent les dispositifs similaires. Il est facile de découpler les moteurs pour éviter qu’ils ne freinent la bicyclette à pleine vitesse. La longévité du galet d’entrainement serait de 7 000 à 10 000 km si l’on en croit les spécifications du fabricant.
La puissance de l’assistance au pédalage est réglable en fonction du poids du vélo et du cycliste. La puissance nominale développée est de 300 W d'après le fabricant, ce qui est appréciable quand on sait que dans certains pays, la législation impose une limite de 250 W. L’autonomie obtenue varie avec la batterie au li-ion utilisée :
de 32 à 38 km avec accu de 193 Wh / 8 700 mAh / charge en 3 h / 864 g
(une batterie de réserve de ce type tient dans le porte-bouteille standard)
de 50 à 60 km avec un accu de 322 Wh / 14,5 Ah / charge en 5 h / 1 440 g
de 20 à 25 km avec un accu de 193 Wh / 6 000 mAh / charge en 2 h / 528 g.

C’est donc une belle idée, apparemment exécutée avec le plus grand soin, séduisante pour qui souhaite électrifier sa bicyclette, mais il y a une ombre au tableau, et il serait vain de chercher à la nier :
le prix de l’ensemble, sans vélo bien sûr, atteint 1 150 et même 1 270 €.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
Didier33
Modo
avatar

Messages : 8005
Âge : 58
Localisation : Marcheprime
VPH : Metabike 20X26 bleu rolhoffisé - Catrike Trail jaune Rohloffisé et électrifié
Date d'inscription : 04/05/2007

MessageSujet: Re: Kits assitance électriques par moteur galets latéraux   Ven 04 Déc 2015, 11:31

Sujet de willy69 fusionné avec celui-ci: C'est le même système, avec des nouvelles un peu plus récentes peut-être...


Didier33 modo

__________________________________
"C'est déjà dur d'être pauvre, si en plus il faut se priver..." - Coluche -
"Y'a pas de grands, y'a pas de petits: La bonne longueur pour les jambes c'est quand les pieds touchent bien par terre" - Coluche aussi -
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



MessageSujet: Re: Kits assitance électriques par moteur galets latéraux   Ven 04 Déc 2015, 13:42

et ça vous connaissez ?? aucune friction sur la jante...:
http://www.magniclight.com/index.php/en/
Revenir en haut Aller en bas
hube68
Accro du forum
avatar

Messages : 2533
Âge : 52
Localisation : Alsace centrale
VPH : Quest
Date d'inscription : 03/02/2014

MessageSujet: Re: Kits assitance électriques par moteur galets latéraux   Ven 04 Déc 2015, 14:27

Le kit d'elektor ressemble à une imitation du système Cybien

Sinon, pour les nostalgiques du vrai "Solex", un Belge a inventé il y a quelques années le Mottrix

Attention, on repasse en HS Laughing
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fleur
Accro du forum
avatar

Messages : 2613
VPH : Toxy ZR, tandem Hase Pino
Date d'inscription : 26/06/2009

MessageSujet: Kits électrique par moteur galets   Ven 04 Déc 2015, 17:47

Didier33 a écrit:
Sujet de willy69 fusionné avec celui-ci: C'est le même système, avec des nouvelles un peu plus récentes peut-être...


Didier33 modo

J'ai pas bien compris la raison de la fusion : le fil parle initial de la dynamo, pas des moteurs, le seul point commun entre ces deux produits est que c'est le même constructeur ?

Et effectivement, c'est le même principe que Cybien si ce n'est que Cybien ne vend que des vélos complet alors que ce fabricants vend des kits d'électrification.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Didier33
Modo
avatar

Messages : 8005
Âge : 58
Localisation : Marcheprime
VPH : Metabike 20X26 bleu rolhoffisé - Catrike Trail jaune Rohloffisé et électrifié
Date d'inscription : 04/05/2007

MessageSujet: Re: Kits assitance électriques par moteur galets latéraux   Ven 04 Déc 2015, 19:07

J'avais été induit en erreur par l'apparence de ces moteurs et dynamos très proches visuellement. Embarassed
Bentlemen m'avait signalé l'erreur en MP.
J'ai fusionné le sujet de willy69 avec celui signalé par bentlemen.
J'ai aussi édité le titre pour rassembler un peu les infos sur ces systèmes d'assistance originaux et assez rares
afin de faciliter les recherches ultérieures et intégrer de nouveaux venus éventuels, fonctionnant sur le même principe...

Didier33 modo

__________________________________
"C'est déjà dur d'être pauvre, si en plus il faut se priver..." - Coluche -
"Y'a pas de grands, y'a pas de petits: La bonne longueur pour les jambes c'est quand les pieds touchent bien par terre" - Coluche aussi -
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



MessageSujet: Re: Kits assitance électriques par moteur galets latéraux   Sam 05 Déc 2015, 09:13

là j'ai rien compris scratch j'ai relu le sujet , et je vois que mon dernier message n'a rien à faire ici.confused
Didier si tu peux le "virer" dans un autre sujet en rapport n'hésite pas
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Kits assitance électriques par moteur galets latéraux

Revenir en haut Aller en bas

Kits assitance électriques par moteur galets latéraux
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Les airbags latéraux thorax dans les sièges avant, en option.
» Cache réservoir latéraux en Carbone: des avis ? merci
» Comment savoir si j'ai les airbags latéraux arrières
» [Matière] Caches latéraux
» [CH] caches latéraux rouge pour XT 250 (4Y0)

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum du Vélorizontal, vélo couché et autres véhicules à propulsion humaine :: Les Points spécifiques :: Forum du Matos :: Assistance électrique-
Sauter vers:
