 U-Bar carbon

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3, 4  Suivant
AuteurMessage
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: U-Bar carbon   02.04.14 19:09

Bonjour a tous

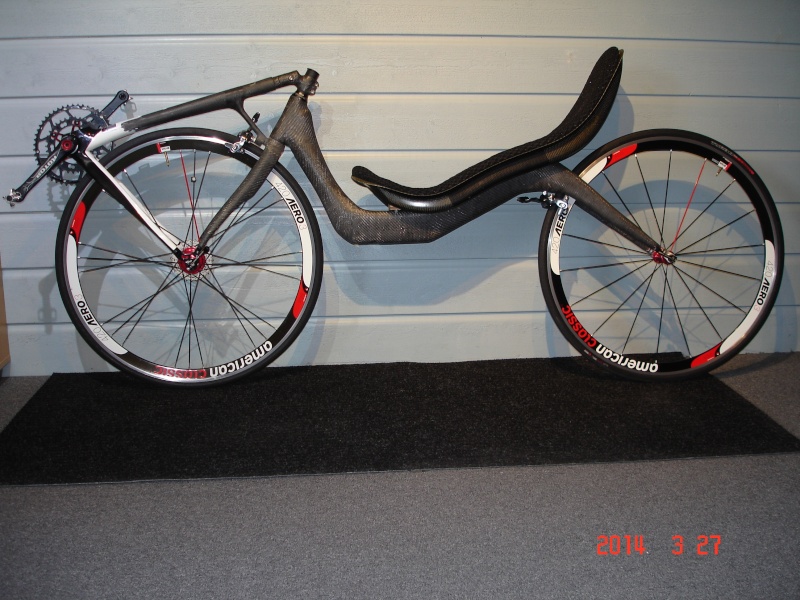

je façonne un U-Bar carbon pour équiper mon nouveau TD , je n'ai rien posté sur ce TD , tout le monde sait a présent comment faire ... voici le TD en question ...



Je sculpte donc un assemblage de 3 morceaux de "styrofoam" c'est assez dur pour le ponçage et le couteau a viande de ma Femme fait merveille (n'allez pas lui dire) j'utilise une colle polyuréthane ...



Afin de légérement baissé la ligne de mire , j'ai affiché ce V entre les bras , (la prochaine foi je ferai un V plus large , je m'aperçois un peut tard de cette possibilité ) mais comme je vais passer presque autant de temps que pour le cadre arriere , je continue cette 1ere façon...





on le voit ici , quelques bosses ou faut plats encore a faire disparaitre

apres un ponçage assez fin , je pose une couche de UD partout pour espéré une bonne rigidité de ce guidon , je ne peut pas encore dire si je pourai soulever l'avant du TD par les bras de ce guidon ?







pour l'instant ce U-bar pése 100 grammes et sa largeur est de 44 cms , sa forme est due a la recherche aéro ,

Demain je pose une couche de Sergé de finition pour encore la rigidité et pour les yeux ... a plus tard pour la suite .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Speedy Malric
Accro du forum


Messages : 3347
Localisation : Vannes (56)
VPH : HR02 carbone
Date d'inscription : 04/01/2006

MessageSujet: Re: U-Bar carbon   02.04.14 19:22

J'en connais un qui va comparer ton guidon à un truc qui n'a rien à voir....
Je suis content de voir un nouveau TD carbone. Félicitation.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://malricsworld.blogspot.com/
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: U-Bar carbon   02.04.14 19:34

Merci  maitre !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sebastien
Accro du forum


Messages : 8358
Localisation : Laval
VPH : Eu...Lynx, Agenda, A-traction, Tandem M5, Leiba Record Ai...Sokol, TD Zockra, Milan Sl
Date d'inscription : 04/07/2007

MessageSujet: Re: U-Bar carbon   02.04.14 20:00

Il sera prêt pour la velorizoNormandie ?
Bravo encore ! et vivement la suite... les détails...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://afvelocouche.fr
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: U-Bar carbon   02.04.14 20:29

j'ai bien peur qu'il ne soit pas finit , ou tout du moins mis en retard a cause de la patte de dérailleur "CIOCC" de 2006 que j'ai bien du mal a recevoir ... merci Sebastien  Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fabien
Pilier du forum


Messages : 975
Âge : 31
Localisation : Lassy
VPH : Trop ? Vélo pliant, TD et vélos normaux
Date d'inscription : 18/02/2010

MessageSujet: Re: U-Bar carbon   02.04.14 21:10

Effectivement, il a plus belle gueule que quand je l'ai vu. Avec une arme pareil,tu devrais pouvoir filer.

Tu as encore avancé ton point d' accroche du guidon, c'est pour faciliter encore le contrôle au démarrage ?
J'ai enfin compris pourquoi (enfin la physique derrière ) tes abaques sur ce point sont bonnes.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://fabienphoto.eu/
Speedy Malric
Accro du forum


Messages : 3347
Localisation : Vannes (56)
VPH : HR02 carbone
Date d'inscription : 04/01/2006

MessageSujet: Re: U-Bar carbon   03.04.14 6:54

l etrange a écrit:
j'ai bien peur qu'il ne soit pas finit , ou tout du moins mis en retard a cause de la patte de dérailleur "CIOCC" de 2006 que j'ai bien du mal a recevoir ... merci Sebastien  Smile
Tu trouveras ton bonheur ICI si tu ne connais pas déjà.
PS: Je suis 'Maitre' de personne.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://malricsworld.blogspot.com/
rabidchi
Pilier du forum


Messages : 731
Localisation : Stockholm
VPH : Schlitter Encore évidemment, et quelques VH concurrents pour évaluation
Date d'inscription : 09/10/2009

MessageSujet: Re: U-Bar carbon   03.04.14 7:59

Beau boulot!

Et sympa le fait de libérer un peu le champ de vision sur un u-bar  Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.schlitter.bike
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: U-Bar carbon   03.04.14 12:34

@ Fabien ... oui c'est bien du point central de rotation qu'il est question ici sur tous TD , il suffit de pencher un peu le TD et d'appuyer le cadre avant contre un arbre ou un poteau vertical ou meme sur 2 doigts de la main , et trouver l'équilibre parfait ou le cadre avant ne part ni a droite ni gauche , ce point selon moi est idéal pour implanter l'embase du U-Bar , apres on est libre de disposer le haut ou bare tranversale vers l'avant pour l'esthétique , mais aussi a voir que... plus le haut est en avant et plus il peut etre bas , compte tenu  de 5 cm de garde au tibia .

@ Malric ... merci bien ! je viens de trouver ma patte de dérailleur sur ton site ( la D 70)

@ Merci Rabidchi !...les gens suceptibles de me décourager ne sont pas des TDistes , et je ne m'aventurerai pas a les renseigné par des termes scientifiques .

Sur la bare du haut du U-Bar , on peut faire une ouverture de 10 a 13 cms , ce qui me ferait gagné +/- 2 metres en moins au sol pour la vue , ce serait apréciable , j'en ferai 1 deuxieme de la sorte pour voir jusqu'ou on peut aller pour un confort de vue .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
petit jean
**


Messages : 111
Âge : 63
Localisation : Matzenheim- Bas rhin-alsace
VPH : Fujin sl1 + TD ( autoconstruction)
Date d'inscription : 08/06/2008

MessageSujet: U-Bar carbon   03.04.14 18:54

Very Happy

Jean, tu es étonnant !!! Et quelle patience ,tu as pour finaliser un truc idéal!!

Bravo, j'admire ton boulot !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://petit-jean-67.skyrock.com/
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: U-Bar carbon   03.04.14 20:13

Bein merci Petit-Jean !! Smile c'est pas encore l'idéal mais je pense avoir gagné en poids sur ce TD ... 2,5 kgs de moins ça devrait se sentir dans les cotes , voir 3 kgs de moins si équipé en piéces light , envers mon précedent TD a 11,4 kgs , cette fois j'ai stratifier a l'epoxy sur une ame en mousse ...



l] on voit ici l'orifice qui permet le serrage de l'étrier arriere , pas une mince affaire cet étrier .

C'était plus simple pour l'étrier avant ...  j'ai aussi un peut simplifié la potence , juste 3 visses ,tres pratique a démonté et une bonne tenue latérale , si quelqu'un le désir je peut mettre qq photos .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
petit jean
**


Messages : 111
Âge : 63
Localisation : Matzenheim- Bas rhin-alsace
VPH : Fujin sl1 + TD ( autoconstruction)
Date d'inscription : 08/06/2008

MessageSujet: u BAR Carbon    04.04.14 19:11

Very Happy Oui pour une photo sur la partie fixation étrier avant , qui traverse donc aussi la base de fourche!!La vis est donc bien plus longue que celle d'origine ( livré avec )   Je comprends vite , si on m'explique longtemps !!Question

En tout cas chapeau, tu es quelqu'un plein d'idées novatrices , et beaucoup de constructeurs doivent guetter  tes travaux et tes innovations!!

POUR MA PART, si je me suis énormément inspiré  de tes idées     et de beaucoup de paramètres  issus de tes premières réalisations , mais hélas , et doublement hélas ,  je n'ai ,de loin pas ta patience  et ton sens aigu de la finition ...
Je ne peux que très maladroitement essayer  de te copier , mais niveau  technicité , finesse   , légèreté  de tes travaux ,  j'ai l'impression, d'être un chauffeur de Bulldozer  à côté du chauffeur de ROLLS que tu es !!

Remerciements publiques  à toi , qui m'a beaucoup aidé dans ma réalisation ! et sinçères amitiés !!
" />
" />
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://petit-jean-67.skyrock.com/
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: Re: U-Bar carbon   04.04.14 20:29

Mais c'était un vrais plaisir que de te donné un coup de main verbal pour ton TD .

Pour mon étrier avant , il y a 2 visses ... une pour serrer la tige de renfort qui soutient le bas de pivot , l'embout bas de cette tige est un petit tube d'acier afin de bien serré la visse derriere la fourche , ET ... une 2eme pour serré l'étrier dans son petit support que j'ai récupéré sur un hauban arriere carbon et collé contre le bas du tube, donc pose et façon standart de serré l'étrier mais avec une clé plus longue  je passe la clé entre les bras de fourche par derriere , 2 photos du montage identique sur mon précédent TD ...

on voit ici la visse qui serre a bien tiré la tige ou petit tube en partie acier dans lequel j'inserre un tube carbon , le tout rechapé de carbone en façon filamentaire .

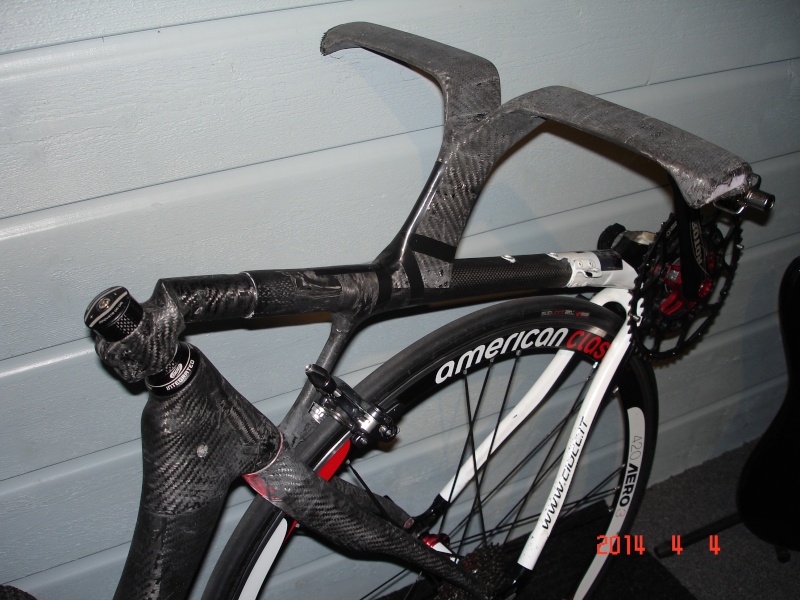

J'ai configurer un u-bar plus ouvert pour une vue plus confortable et surtout qui raproche de 5 a 6 metres le point de mire au sol , c'est parfaitement fesable et bien apréciable , bin oui c'est le point faible des u-bar , que d'etre en plein devant les yeux ...



  il me reste a fixer les 2 tubes poignées d'apres des brins de canne a péche carbon .

Mais le plus gros travail est de passé tous les cables et gaines dans ce guidon ... scratch
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
petit jean
**


Messages : 111
Âge : 63
Localisation : Matzenheim- Bas rhin-alsace
VPH : Fujin sl1 + TD ( autoconstruction)
Date d'inscription : 08/06/2008

MessageSujet: U bar carbone   04.04.14 21:16

Astucieux , ta fixation étrier - petit tube mais trop complexe pour moi dans sa réalisation ,quoique?
Mais je n'avais pas suivi ça sur tes TD précédents!
Quel tort de ne pas t'éspionner un peu plus !
En tout cas ton Ubar a bonne mine , mais personnellement
Vu que j'ai une position plus relevée , je ne suis pas gêné pour voir juste devant le velo
En tout cas , non seulement c'est une avancée
certaine et utile dans nos guidons vieux jeu , en plus ça en jette du tonnerre.
Hélas je ne suis pas capable de faire ça!!

Tes idées font progresser le velo couché .
Amities
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://petit-jean-67.skyrock.com/
jagut
Modo


Messages : 1379
Âge : 59
Localisation : nord Corrèze
VPH : trike à venir
Date d'inscription : 28/08/2010

MessageSujet: Re: U-Bar carbon   05.04.14 19:22

Je cherche un non pour ton "guidon" et celui que je préfère parmi la mouette, le faucon crécerelle (lorsqu'il fait du sur place)..... donc mon préféré c'est la Victoire de Samotras. Sur l'avant du véhicule je trouve que cela lui va bien.

En tout cas bravo pour ce coup de maître.

__________________________________
Pour de belles balades à pied ou à VTT :
http://ladordognedevillagesenbarrages.e-monsite.com/
https://www.facebook.com/LaDordogneDeVillagesEnBarrages

Ouvrier, il te faut baisser la tête pour manger la soupe, certes, mais pas plus bas que la table.
En retraite on travaille 24h/24.....Bon, euh, souvent on passe 22 h à réfléchir!!!!!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Speedy Malric
Accro du forum


Messages : 3347
Localisation : Vannes (56)
VPH : HR02 carbone
Date d'inscription : 04/01/2006

MessageSujet: Re: U-Bar carbon   06.04.14 7:49

l etrange a écrit:
il me reste a fixer les 2 tubes poignées d'apres des brins de canne a péche carbon .

Mais le plus gros travail est de passer tous les câbles et gaines dans ce guidon ... scratch

Suite au premier guidon que j'avais réalisé pour le KA de Marc, il me semble que les tubes de canne à pêche ne seront pas assez rigides ni assez solides (surtout au niveau des serrages des poignées).
Tu peux utiliser un tube PVC, recouvert de 2 tours de papier sulfurisé + cire et tu t'en sert comme une forme mâle que tu enroules dans du tissus. Il faut ensuite retirer le tube PVC.
Il est nécessaire de bien renforcer la partie en V du guidon car les longues 'baguettes' vrillent beaucoup cette zone et un guidon souple n'est pas agréable ni rassurant. Il faudra peut-être que tu rajoutes de la fibre à 45deg pour améliorer la rigidité en torsion.

Pour passer les gaines, il faut fondre le noyau en mousse localement (mais pas tout!). Pour mes protos, je perce un trou pour l'entrée et sortie de la gaine puis j'injecte de l'acétone avec une seringue. Je m'arrange pour faire couler l'acétone à l'intérieur du guidon le long d'une arrête.
Sinon, il te reste à chauffer à blanc une tige en métal et la rentrer dans la mousse avec la direction que tu souhaites.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://malricsworld.blogspot.com/
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: U-Bar carbon   06.04.14 20:54

Ah ah ! Very Happy  pas mal Jacut cette affiliation bestiaire de mon u-bar ... je pense a une queue de balaine qui replonge mais c'est plutot ce guidon qui m'a inspirer...

Effectivement ! les tubes de canne a péche sont de qq 10ème mais c'est juste pour bénéficié du vide intérieur pour passer les gaines , et je compte bien les rechapé a 1,5 m/m d'épaisseur , je doit respecter tout de meme 2 diametres précis : intérieur de 19m/m pour les bar-end shifters et extérieur de 22 m/m pour les poignées de frein .

Ah oui la rigidité de ce guidon m'inquiéte  scratch d'autant que je vais évider la mousse interne , pour plus de sureté je vais suivre ton conseil Malric d'une 3ème couche de 45°.

Ca marche tres bien de faire une saignée avec une tige de fer chauffer bien rouge dans la mousse , j'ai expérimenter avec succes pour la gaine de frein arriere ...entrée et sortie sans peine de la gaine de frein dans le tuyau pvc bleu , avec un peut de parafine .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jagut
Modo


Messages : 1379
Âge : 59
Localisation : nord Corrèze
VPH : trike à venir
Date d'inscription : 28/08/2010

MessageSujet: Re: U-Bar carbon   07.04.14 19:57

Petite question/suggestion de béotien en carbone : pourquoi ne pas glisser, avant stratifier, une petite gaine silicone ou autre dans laquelle on pourrait ensuite glisser la gaine de frein, de dérailleur ou un câble électrique, qui sera plus facile à remplacer si nécessaire.

__________________________________
Pour de belles balades à pied ou à VTT :
http://ladordognedevillagesenbarrages.e-monsite.com/
https://www.facebook.com/LaDordogneDeVillagesEnBarrages

Ouvrier, il te faut baisser la tête pour manger la soupe, certes, mais pas plus bas que la table.
En retraite on travaille 24h/24.....Bon, euh, souvent on passe 22 h à réfléchir!!!!!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: U-Bar carbon   08.04.14 20:40

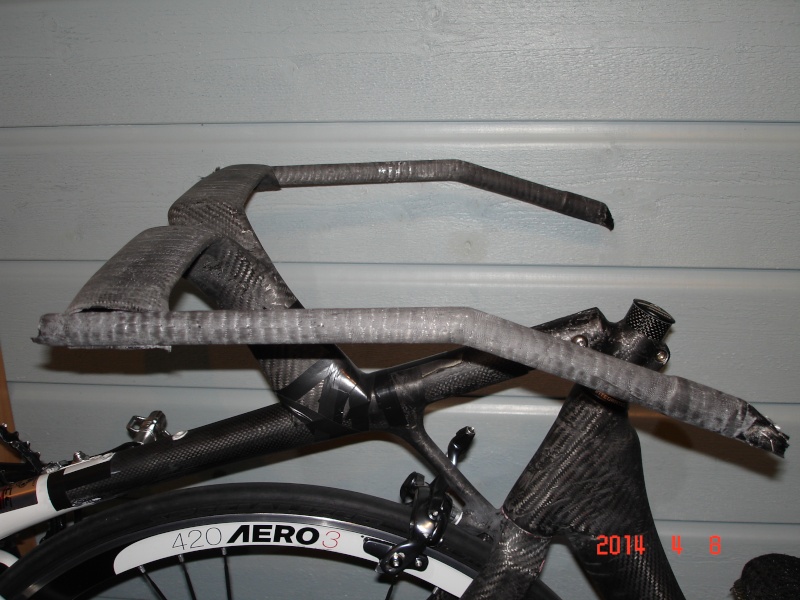

Exact Jagut !! tu décrit bien ma photo plus haut , c'est exactement ce que j'ai fait , inseré ce tube pvc bleu dans l'ame mousse , je peut meme passer 2 gaines vélo , mais dans le guidon u-bar je ne vais pas inserer de gaine pvc , car j'ai des coudes un peut raides , j'yrai a la péche en passant d'abord une ficelle ... 4 gaines tout de meme  scratch

J'ai encore 2 couches de sergé a posé sur les bras de guidon , apres cette 1ere couche de UD sur les tubes de canne a péche...

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
petit jean
**


Messages : 111
Âge : 63
Localisation : Matzenheim- Bas rhin-alsace
VPH : Fujin sl1 + TD ( autoconstruction)
Date d'inscription : 08/06/2008

MessageSujet: U bar carbon   09.04.14 18:47

Peut être un peu plus d'inclinaison vers le bas , personnellement je n'aime pas trop relever les bras , c'est fatigant à la longue!

Enfin c'est un point de vue !!
En tout cas çà prend forme ton histoire de guidon révolutionnaire!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://petit-jean-67.skyrock.com/
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: U-Bar carbon   09.04.14 19:32

Ta réflection sur des poignées plus basses donne a réfléchir  scratch Mais .. mais non !! car l'action avec les bar end shifters serait moins facile , j'ai éssayer , d'autre part des poignées plus basses vont touchées mes cuisses en braquant , et pour l'aéro ... les bras au maximum tendus et bien a l'horizontal ne font qu'une surface de 10 cm2 , je ne suis pas constament dans cette position , les bras légerement pliés c'est plus

Demain je positionne ce u-bar au mm , je fait les orifices dans le cadre avant pour le passage des gaines... et ensuite je colle les bras , ainsi je constaterai si la rigidité latéral et vertical est convenable ??  scratch
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: U-Bar carbon   14.04.14 13:22

je peut pas encore partir sur ce TD ... Sad c'est le printemps pourtant ...

Ouff !les 4 gaines sont dans le guidon ... pas encore dans le cadre
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
zapols
Accro du forum


Messages : 1476
Âge : 42
Localisation : IDF
Date d'inscription : 26/04/2010

MessageSujet: Re: U-Bar carbon   14.04.14 15:13

Magnifique, j'ai hâte de voir la suite!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
petit jean
**


Messages : 111
Âge : 63
Localisation : Matzenheim- Bas rhin-alsace
VPH : Fujin sl1 + TD ( autoconstruction)
Date d'inscription : 08/06/2008

MessageSujet: U-Bar carbon    14.04.14 16:15

La PERLE RARE !! Magnifique

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://petit-jean-67.skyrock.com/
siliconmollet
Accro du forum


Messages : 4154
Âge : 54
Localisation : cestas 33
VPH : meta . vélomobile Phantom , Milan sl MK3 n° 004
Date d'inscription : 28/11/2007

MessageSujet: Re: U-Bar carbon   14.04.14 17:02

superbe    très belle réalisation
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://velomobile-phantom.eklablog.com/accueil-c25263806
Contenu sponsorisé




MessageSujet: Re: U-Bar carbon   Aujourd'hui à 8:38

Revenir en haut Aller en bas

U-Bar carbon
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 4Aller à la page : 1, 2, 3, 4  Suivant
 Sujets similaires
-
» Dawei Crystal Carbon ST-1
» C4 Vortice XP 14' carbon
» Carbon
» Stunt ride velo de route carbon!!!
» VENDS amortisseur de carbon coupe

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum du Vélorizontal, vélo couché et autres véhicules à propulsion humaine :: Les Points spécifiques :: Le Coin du Constructeur amateur-
Sauter vers:
