 carènage vélotaf

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
e.breed
Pilier du forum


Messages : 768
Âge : 60
Localisation : Drôme sud, Baronnies
VPH : Recyclette, Performer VAE.Taf.:)
Date d'inscription : 17/05/2013

MessageSujet: carènage vélotaf    Lun 10 Mar 2014, 08:29

Je suis à la recherche de d'idées et de témoignages sur la réalisation d'une protection contre le froid en VH 2 roues.
Cahier des charges:
- conserver une visibilité du sol 15m devant le vélo.
- peu de sensibilité aux rafales latérales. (exit le Veltop.)
- conserver un rendement aéro décent.
-joli-pas cher!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
coyote
Accro du forum


Messages : 1557
Âge : 54
Localisation : agen lot & garonne
VPH : x'low , milan mk1 sl 015 carbone
Date d'inscription : 05/01/2006

MessageSujet: Re: carènage vélotaf    Lun 10 Mar 2014, 08:41

bonjour ebreed

je t adresse ma contribution en fonction de ton cahier des charges

quel est ton avis ?



coyote

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
e.breed
Pilier du forum


Messages : 768
Âge : 60
Localisation : Drôme sud, Baronnies
VPH : Recyclette, Performer VAE.Taf.:)
Date d'inscription : 17/05/2013

MessageSujet: Re: carènage vélotaf    Lun 10 Mar 2014, 09:21

Ben...ouai...tout y est... scratch
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Didier33
Modo


Messages : 7097
Âge : 57
Localisation : Marcheprime
VPH : Metabike 20X26 bleu rolhoffisé - Catrike Trail jaune Rohloffisé et électrifié
Date d'inscription : 04/05/2007

MessageSujet: Re: carènage vélotaf    Lun 10 Mar 2014, 09:25

Je vois que tu as un metathesis, comme moi. Je peux te suggérer la lecture ce post consacré aux pare brise où tu pourras voir, entre autres choses, mon pare brise conçu pour ce vélo en particulier. J'avais fait une version assez grande, suivie d'une beaucoup petite, solution que j'ai conservée. Ca protège bien le haut du corps.
Reste à protéger les pieds, éventuellement avec un petit carénage spécifique...

__________________________________
"C'est déjà dur d'être pauvre, si en plus il faut se priver..." - Coluche -
"Y'a pas de grands, y'a pas de petits: La bonne longueur pour les jambes c'est quand les pieds touchent bien par terre" - Coluche aussi -
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
e.breed
Pilier du forum


Messages : 768
Âge : 60
Localisation : Drôme sud, Baronnies
VPH : Recyclette, Performer VAE.Taf.:)
Date d'inscription : 17/05/2013

MessageSujet: Re: carènage vélotaf    Lun 10 Mar 2014, 09:31

C'est le Performer Toscana, que veux caréner. C'est avec celui là que je "Vélectrotaffe".
J'ai commencé par passer en 20" à l'avant en greffant une fourche de Metabike avec un disque.
L'objectif étant de dégager de la visibilité au sol par dessus le carénage.
Je vais tenter un raccourcissement des manivelles pour réduire l'encombrement dela pointe avant.
Reste à choisir une forme, le matériaux, des ancrages... scratch
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Didier33
Modo


Messages : 7097
Âge : 57
Localisation : Marcheprime
VPH : Metabike 20X26 bleu rolhoffisé - Catrike Trail jaune Rohloffisé et électrifié
Date d'inscription : 04/05/2007

MessageSujet: Re: carènage vélotaf    Lun 10 Mar 2014, 09:44

Tu sembles vouloir quelque chose ressemblant au streamer de HP velotechnick.
Snicker en a un sur son deux roues. Il pourrait te donner un retour d'expérience d'une utilisation au quotidien de ce genre de protection.
Tu peux aussi contacter Razmokete qui a fabriqué un carénage pour son trike.
Il pourra éventuellement te donner des infos utiles pour refaire un équivalent adapté à ton vélo.

__________________________________
"C'est déjà dur d'être pauvre, si en plus il faut se priver..." - Coluche -
"Y'a pas de grands, y'a pas de petits: La bonne longueur pour les jambes c'est quand les pieds touchent bien par terre" - Coluche aussi -
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
durbin
Modo


Messages : 1045
Âge : 46
Localisation : lyon
VPH : Ice B1, Seiran SL, Hopper, Radius RP, Brompton, trike Challenge
Date d'inscription : 23/01/2006

MessageSujet: Re: carènage vélotaf    Lun 10 Mar 2014, 09:57

Dans le commerce il existe ça
http://www.lecyclo.com/velo/confort/pare-brise/pare-brise-de-velo-polisport-sur-guidon.html
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
hube68
Accro du forum


Messages : 2000
Âge : 51
Localisation : Alsace centrale
VPH : Quest
Date d'inscription : 03/02/2014

MessageSujet: Re: carènage vélotaf    Lun 10 Mar 2014, 10:10

coyote a écrit:
bonjour ebreed

je t adresse ma contribution en fonction de ton cahier des charges

quel est ton avis ?



coyote


Mode d'emploi: et surtout ne jamais appuyer sur le bouton rouge!  jocolor
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
e.breed
Pilier du forum


Messages : 768
Âge : 60
Localisation : Drôme sud, Baronnies
VPH : Recyclette, Performer VAE.Taf.:)
Date d'inscription : 17/05/2013

MessageSujet: Re: carènage vélotaf    Mar 11 Mar 2014, 19:08

Merci pour les pistes.
J'ai testé ce matin la nouvelle géométrie 20x26 sur ma tournée de 40 bornes, c'est sympa, la position est plus relax, meilleure guidage et équilibre à basse vitesse, aussi agréable à haute vitesse quoique un peu moins rapide il me semble.
Prochaine étape, passer les manivelles en 155... pale
Ensuite, ébauche en carton et "grillage à poules" pour déterminer une forme...  Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ferias77
Posteur d'or


Messages : 645
Âge : 31
Localisation : Saint Germain du Puch (33)
VPH : Cobra Tw Bents
Date d'inscription : 05/01/2012

MessageSujet: Re: carènage vélotaf    Mer 12 Mar 2014, 10:55

Je vais suivre ce sujet avec grand intérêt  Smile

Pourquoi pas une forme style HPV Heaven T-7 ? Histoire d'allier à protection à l'aérodynamisme  Wink

http://www.bhpc.org.uk/t7-build.aspx

e.breed a écrit:
Prochaine étape, passer les manivelles en 155... pale

Par curiosité, tu vas commander quoi ? Il faut que je fasse la même opération, mais les prix sont assez effarants... La seule solution à prix raisonnable se trouve du côté des vélos enfant.


Dernière édition par ferias77 le Mer 12 Mar 2014, 15:44, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://2roueselectriques.e-monsite.com/
e.breed
Pilier du forum


Messages : 768
Âge : 60
Localisation : Drôme sud, Baronnies
VPH : Recyclette, Performer VAE.Taf.:)
Date d'inscription : 17/05/2013

MessageSujet: Re: carènage vélotaf    Mer 12 Mar 2014, 12:52

Magnifique le T7, hélas bien que nommé "Heaven", il cache sous son carénage une complexité mécanique infernale!
L'objectif étant pour lui aussi de dégager de la visibilité en abaissant le pédalier. Bien au-delà de mes compétences...
Pour raccourcir les manivelles, je pense faire au moins cher en perçant et filetant les manivelles actuelles.
Sinon, je suis tombé sur un concept anglais bien délirant, (ces britanniques sont aussi irritants qu'indispensables!  Rolling Eyes ):
http://www.highpath.net/highpath/cycles/swingcrank.html
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
lapinmalin
*


Messages : 60
Âge : 38
Localisation : Lisieux
VPH : A traction S4
Date d'inscription : 02/08/2011

MessageSujet: Re: carènage vélotaf    Mer 12 Mar 2014, 13:07

Salut, une adresse qui peut donner des idées
http://www.wisil.recumbents.com/wisil/scale_project/streamliners.htm
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
e.breed
Pilier du forum


Messages : 768
Âge : 60
Localisation : Drôme sud, Baronnies
VPH : Recyclette, Performer VAE.Taf.:)
Date d'inscription : 17/05/2013

MessageSujet: Re: carènage vélotaf    Mer 12 Mar 2014, 19:01

De bien belles choses! Certaines plus "rustiques"...
En attendant le courage et l'inspiration d'attaquer le gros du problème, j'ai installé un saute-vent, façon "Didier33".
C'est effectivement très efficace, très complémentaire de la visière de casque.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Didier33
Modo


Messages : 7097
Âge : 57
Localisation : Marcheprime
VPH : Metabike 20X26 bleu rolhoffisé - Catrike Trail jaune Rohloffisé et électrifié
Date d'inscription : 04/05/2007

MessageSujet: Re: carènage vélotaf    Mer 12 Mar 2014, 19:12

Je demande à toucher les royalties sur ce brevet en liquide exclusivement

__________________________________
"C'est déjà dur d'être pauvre, si en plus il faut se priver..." - Coluche -
"Y'a pas de grands, y'a pas de petits: La bonne longueur pour les jambes c'est quand les pieds touchent bien par terre" - Coluche aussi -
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
e.breed
Pilier du forum


Messages : 768
Âge : 60
Localisation : Drôme sud, Baronnies
VPH : Recyclette, Performer VAE.Taf.:)
Date d'inscription : 17/05/2013

MessageSujet: Re: carènage vélotaf    Jeu 13 Mar 2014, 20:54

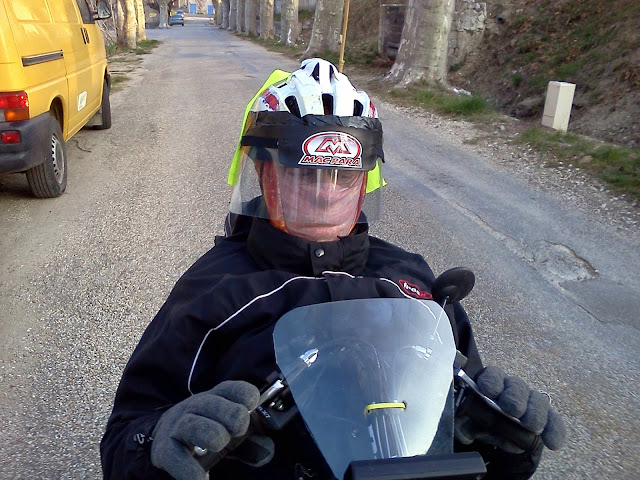

En attendant qu'on se croise pour vider une chopine, voici ma version de ton idée:
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Didier33
Modo


Messages : 7097
Âge : 57
Localisation : Marcheprime
VPH : Metabike 20X26 bleu rolhoffisé - Catrike Trail jaune Rohloffisé et électrifié
Date d'inscription : 04/05/2007

MessageSujet: Re: carènage vélotaf    Jeu 13 Mar 2014, 21:39

Tu as associé un casque à visière et un petit saute-vent
(Mais, mais...Tu m'as tout piqué en fait  Shocked   Laughing )

Alors, ton ressenti à l'usage?

__________________________________
"C'est déjà dur d'être pauvre, si en plus il faut se priver..." - Coluche -
"Y'a pas de grands, y'a pas de petits: La bonne longueur pour les jambes c'est quand les pieds touchent bien par terre" - Coluche aussi -
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
e.breed
Pilier du forum


Messages : 768
Âge : 60
Localisation : Drôme sud, Baronnies
VPH : Recyclette, Performer VAE.Taf.:)
Date d'inscription : 17/05/2013

MessageSujet: Re: carènage vélotaf    Ven 14 Mar 2014, 08:26

C'est TRES efficace, plus aucune sensation de vent glacé sur le visage. ( il y a une belle gelée blanche le matin en allant au taf!)
Tellement efficace que dans les montées, si je ne prend pas la précaution de souffler dans mon col, il y a de la buée qui se met sur la visière du casque, ce qui n'arrivait pas sans le saute vent.
Je ne t'ai pas trop "pillé", je bosse sur le pb depuis pas mal d'années. Very Happy
Voilà un truc qui marchait bien, avant que passe au VH:
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lolorizon
Pilier du forum


Messages : 860
Âge : 49
Localisation : St Médard en Jalles
VPH : Performer Titane
Date d'inscription : 29/08/2012

MessageSujet: Re: carènage vélotaf    Ven 14 Mar 2014, 08:30

Très intéressant tout ça...Je cogite moi aussi sur ça depuis quelques semaines...J'ai même une petite idée pour faire quelque chose de simple , d'aéro et de pas cher...Bientôt, bientôt ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://beaulivre.over-blog.com/
Lolorizon
Pilier du forum


Messages : 860
Âge : 49
Localisation : St Médard en Jalles
VPH : Performer Titane
Date d'inscription : 29/08/2012

MessageSujet: Re: carènage vélotaf    Ven 14 Mar 2014, 08:41

lapinmalin a écrit:
Salut, une adresse qui peut donner des idées
http://www.wisil.recumbents.com/wisil/scale_project/streamliners.htm


C'est intéressant mais cela doit être aménagé pour permettre une pose du pied lors d'un arrêt...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://beaulivre.over-blog.com/
e.breed
Pilier du forum


Messages : 768
Âge : 60
Localisation : Drôme sud, Baronnies
VPH : Recyclette, Performer VAE.Taf.:)
Date d'inscription : 17/05/2013

MessageSujet: Re: carènage vélotaf    Ven 14 Mar 2014, 09:10

De toute façon, le carénage total est a oublier en deux roues, hors circuit compet. La sensibilité au vent latéral est incompatible avec un usage routier raisonnable.
Le maxi tolérable est surement le T7.
Il faut bien distinguer le cahier des charges protection au froid de celui du rendement aéro.
Le premier ne requiert q'une protection frontale.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
e.breed
Pilier du forum


Messages : 768
Âge : 60
Localisation : Drôme sud, Baronnies
VPH : Recyclette, Performer VAE.Taf.:)
Date d'inscription : 17/05/2013

MessageSujet: Re: carènage vélotaf    Sam 15 Mar 2014, 17:57

Une ébauche de gabarit, pour me faire une idée de l'encombrement, de la visibilité vers l'avant, des interférences,ect.


La visi du sol est acceptable, devant aucun problème. Pas d'interférence avec la conduite. Par contre, comme on peut s'y attendre, une des grosse difficulté c'est de réaliser un montage suffisamment rigide.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
discoveur700
Admin


Messages : 6443
Âge : 38
Localisation : Bayeux
VPH : Baron clowné en avatar, méta700 lightisé, catrike expédition électrifié, catrike speed (Challenge mistral USS, Orca Optima, Agenda performer jadis...)
Date d'inscription : 22/01/2007

MessageSujet: Re: carènage vélotaf    Sam 15 Mar 2014, 19:29

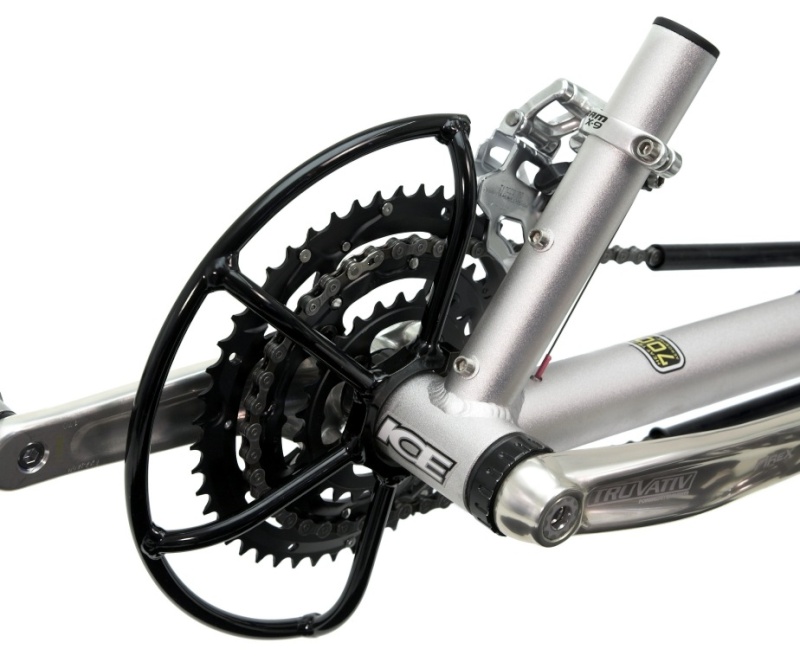

Une idée de forme de support

__________________________________
vélo couché, trike, vélomobilerandos, voyages, courses, passion !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.dailymotion.com/discoveur1000
Didier33
Modo


Messages : 7097
Âge : 57
Localisation : Marcheprime
VPH : Metabike 20X26 bleu rolhoffisé - Catrike Trail jaune Rohloffisé et électrifié
Date d'inscription : 04/05/2007

MessageSujet: Re: carènage vélotaf    Dim 16 Mar 2014, 10:59

Quelques petites questions:
- Avec quoi as tu réalisé ton armature de soutien?
- Est ce que tu ne crains pas une sensibilité aux rafales de vent venant de côté ainsi que celles des tourbillons créés par les camions?
Comme tu habites dans la Drôme, je suppose que le vent peut être un problème pour un deux roues, déjà même sans carénage.

__________________________________
"C'est déjà dur d'être pauvre, si en plus il faut se priver..." - Coluche -
"Y'a pas de grands, y'a pas de petits: La bonne longueur pour les jambes c'est quand les pieds touchent bien par terre" - Coluche aussi -
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
e.breed
Pilier du forum


Messages : 768
Âge : 60
Localisation : Drôme sud, Baronnies
VPH : Recyclette, Performer VAE.Taf.:)
Date d'inscription : 17/05/2013

MessageSujet: Re: carènage vélotaf    Dim 16 Mar 2014, 12:45

Question matériaux, on est dans le "low-tech" radical... Very Happy
Baguettes de bamboux et fil de fer pour le haubanage et couvercle de baguettes électrique sous la feuille de plastique transparent.
Quelques rivets pop.
Pour la suite, je pense faire avec des tubes d'alu et baguettes carbones, récup de mes vieux deltaplanes.
Perso je n'ai jamais été gêné par le vent en VC, peut-être l'habitude, et les décennies de vol libre. Les essais hier et aujourd'hui avec le Mistral rafaleux ne me donnent pas trop d'inquiétudes sur ce plan. Par contre sur la nécessité d'une bonne rigidité latérale, c'est sûr.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
e.breed
Pilier du forum


Messages : 768
Âge : 60
Localisation : Drôme sud, Baronnies
VPH : Recyclette, Performer VAE.Taf.:)
Date d'inscription : 17/05/2013

MessageSujet: Re: carènage vélotaf    Sam 05 Avr 2014, 18:28

La suite du feuilleton...


Vue du "coquepitte".


Comme prévu, le support est en baguettes de carbone et d'alu. Essayé aujourd'hui avec un mistral à pas sortir un vélo, bonne rigidité, peu de sensibilité aux rafales, pas de perte de visibilité.
Reste à voir le gain en confort thermique par temps froid, vu que c'était l'objectif du projet, mais j'ai pris un peu de retard sur la saison....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: carènage vélotaf    Aujourd'hui à 14:24

Revenir en haut Aller en bas

carènage vélotaf
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Choisir un vélomobile pour trajet vélotaf + utilitaire...
» premier jour de vélotaf [bison couché]
» Nouveau trike assisté pour mon vélotaf en montagne (et plus)
» Vélotaf
» Vélotaf en trike

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum du Vélorizontal, vélo couché et autres véhicules à propulsion humaine :: Les Points spécifiques :: Le Coin du Constructeur amateur-
Sauter vers:
