Frank Monmagnon
*


Messages : 60
Date d'inscription : 29/12/2013

MessageSujet: Re: TD Frank proto2   Mer 26 Fév 2014, 23:17

Pour le changement des vitesses cela se passe  normalement. Je n'ai pas de manettes indexées, mais des anciennes manettes de dérailleur. cela permet de régler la commande comme on le souhaite. De plus le fait d'avoir la transmission facilement visible facilite la gestion du changement de vitesse.
La chaîne se vrille en virage, mais ne provoque pas de perturbations rédhibitoire. Il ne faut pas trop forcer sur les pédales pendant les manoeuvres a régimes lents, mais en régime de croisière la rotation de la direction est négligeable et donc le vrillage insignifiant.

Pour l'angle de chasse je ne l'ai pas mesuré. Je place les éléments (pédalier fourche, roue), en grandeur nature sur ma table pour avoir de la chasse (mais faible) et respecter le parallélisme direction/chaine. (voir schéma deux message précédant).

Je viens de corriger mon erreur grossière de mauvais parallélisme entre l'axe de direction et le brin tendu de chaîne. cela provoquait un couple parasite dans la direction lorsque je forçait (surtout gênant en cote).
J'ai du placer la colonne de direction à l'avant du boîtier de pédalier, et changer le cintrage de la fourche. Cela à malheureusement éloignait la chaîne de l'axe de direction, j'espère que le couple parasite du au vrillage de la chaîne suivant le braqué utilisé ne sera pas trop sensible.
il me reste à refaire le système direction par biellettes.
Je donnerai les résultats après les testes. certainement en fin de semaine prochaine.

A bientôt
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cebd
Accro du forum


Messages : 1810
Date d'inscription : 18/07/2011

MessageSujet: Re: TD Frank proto2   Jeu 27 Fév 2014, 08:09

Bon Matin.
Cette architecture a effectivement tout les avantages des TD et des TI sans en avoir les inconvénients....
Si certains craignent la stabilité, le comportement de la direction est le même que sur un VD car il est régi par les mêmes équations différentielles à chasse et déport égal..
Il devrait détroner le TD ...normalement..
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://wizzz.fr/danv
Berniche
Accro du forum


Messages : 1662
Date d'inscription : 28/09/2007

MessageSujet: Re: TD Frank proto2   Jeu 27 Fév 2014, 12:00

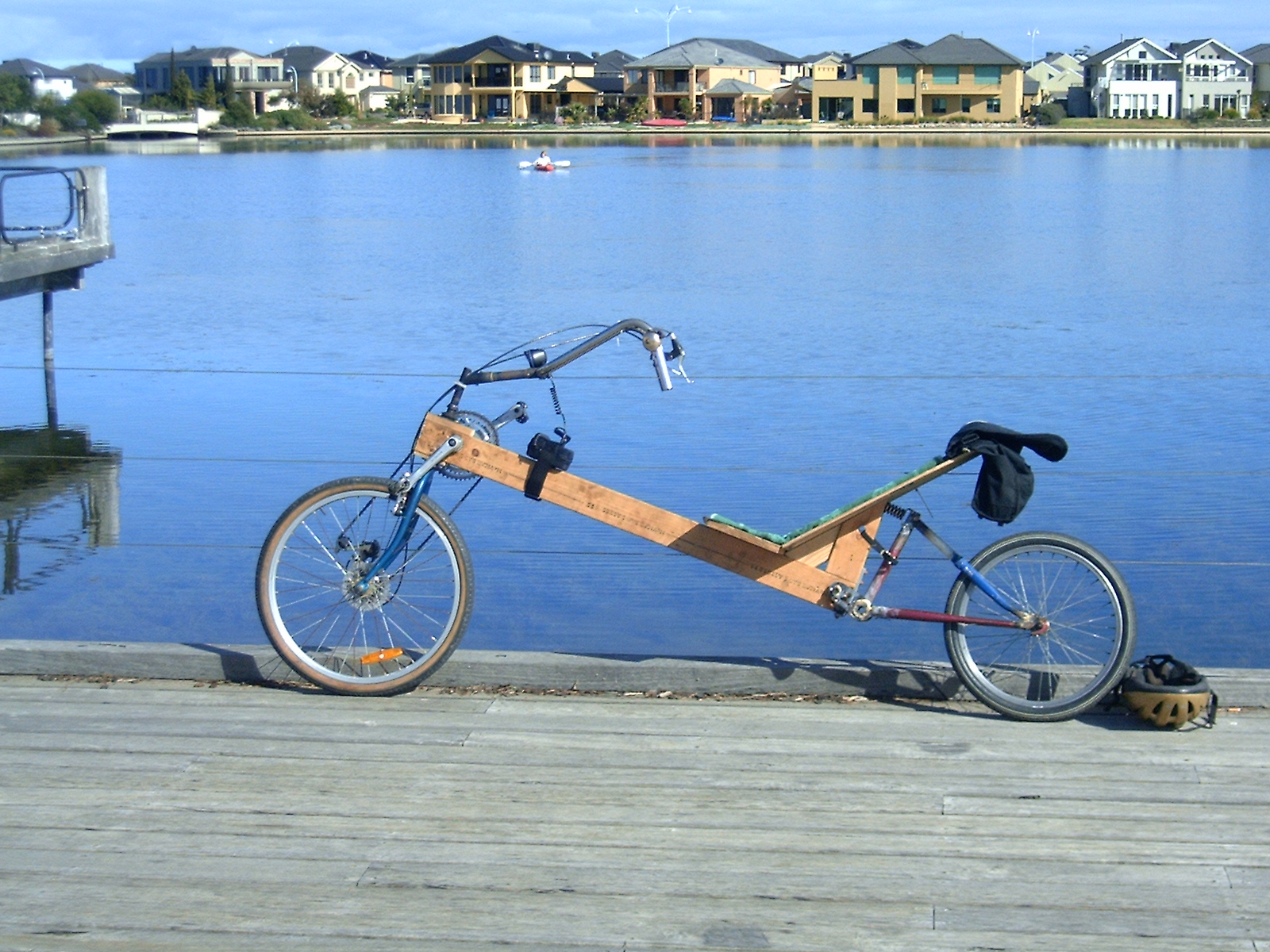

Il y a 6 ans en Australie ...

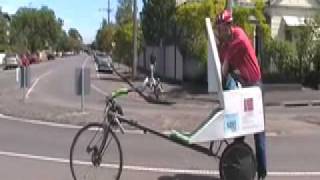

Cliquer sur l'image pour    la vidéo

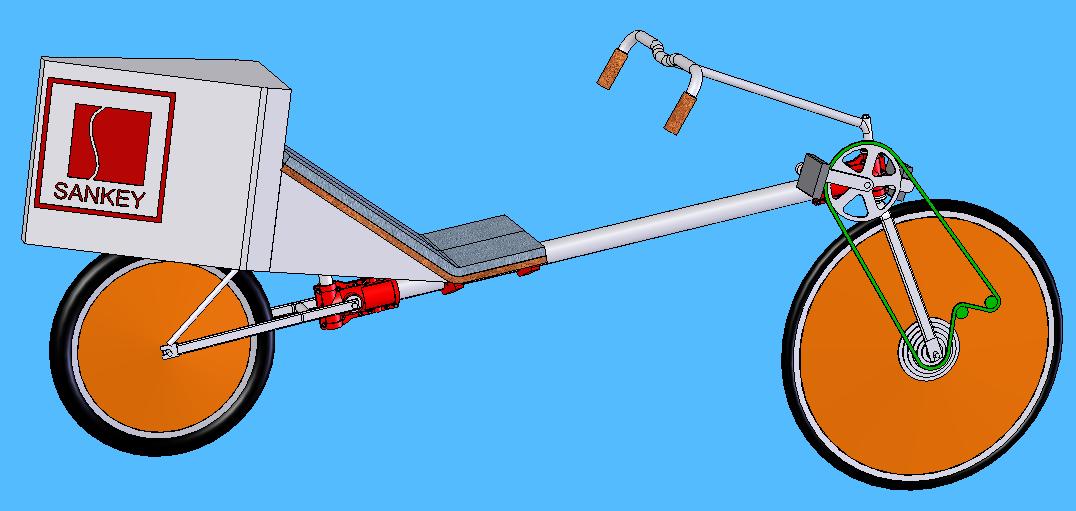

Cliquer sur l'image pour  study  la page
Le trône en bois  Rolling Eyes
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cmoibruno
**


Messages : 91
Âge : 47
Localisation : 74130 Ayze
Date d'inscription : 07/11/2013

MessageSujet: Re: TD Frank proto2   Jeu 27 Fév 2014, 19:02

C'est 1 idée qui me plait bien tu conseilles donc 1 chasse d'environ 50 mm et 1 angle similaire a 1 VD.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
siliconmollet
Accro du forum


Messages : 4154
Âge : 54
Localisation : cestas 33
VPH : meta . vélomobile Phantom , Milan sl MK3 n° 004
Date d'inscription : 28/11/2007

MessageSujet: Re: TD Frank proto2   Jeu 27 Fév 2014, 20:32

je suis aussi intéressé par cette traction pour construire un vélomobile de ce type là:

ou sur une base comme sur celui la

mais cette traction m'interroge sur sa maniabilité lors de virage serré et de départ ou l'on doit tourner très serré comme à un feu et à droite toute (mon capitaine )
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://velomobile-phantom.eklablog.com/accueil-c25263806
cmoibruno
**


Messages : 91
Âge : 47
Localisation : 74130 Ayze
Date d'inscription : 07/11/2013

MessageSujet: Re: TD Frank proto2   Jeu 27 Fév 2014, 20:49

Je pense que pour limiter les contraintes du a la torsion de la chaine il faut opter pour 1 roue de 700 ce qui fait 1 plus grde longueur de chaine.
Il n'y que a vitesse réduite que ça force beaucoup apres ça doit aller de mieux en mieux 1 fois que la vitesse augmente.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cebd
Accro du forum


Messages : 1810
Date d'inscription : 18/07/2011

MessageSujet: Re: TD Frank proto2   Jeu 27 Fév 2014, 22:28

cmoibruno a écrit:
Je pense que pour limiter les contraintes du a la torsion de la chaine il faut opter pour 1 roue de 700 ce qui fait 1 plus grde longueur de chaine.
Il n'y que a vitesse réduite que ça force beaucoup apres ça doit aller de mieux en mieux 1 fois que la vitesse augmente.
Bonsoir,
Le vrillage de la chaîne est à peu près le même que sur un "TI" ..et la chaîne ne s 'use pas plus que sur un VD....
Il est rare de forcer en virage ...même dans  dans les cols...le désalignement de chaîne est au moins aussi grave que le vrillage ,et lui, il est systématique en VD...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://wizzz.fr/danv
siliconmollet
Accro du forum


Messages : 4154
Âge : 54
Localisation : cestas 33
VPH : meta . vélomobile Phantom , Milan sl MK3 n° 004
Date d'inscription : 28/11/2007

MessageSujet: Re: TD Frank proto2   Jeu 27 Fév 2014, 22:53

si tu prend une roue de 700 tu risques de te bruler les cuisses et il existe aussi l'interférence avec les pédales
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://velomobile-phantom.eklablog.com/accueil-c25263806
coyote
Accro du forum


Messages : 1556
Âge : 54
Localisation : agen lot & garonne
VPH : x'low , milan mk1 sl 015 carbone
Date d'inscription : 05/01/2006

MessageSujet: Re: TD Frank proto2   Ven 28 Fév 2014, 08:31

+1 avec silliconmollet

je pense que la solution est

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cmoibruno
**


Messages : 91
Âge : 47
Localisation : 74130 Ayze
Date d'inscription : 07/11/2013

MessageSujet: Re: TD Frank proto2   Ven 28 Fév 2014, 17:45

Vous dites que le pédalage a moins d'influence sur la direction dans ce cas la.
ça viens du faites que le pédalier est sur le châssis ou si c'est surtout parce que le brin tendu est parallèle a l'axe de direction. En bref lequel pourrait on négliger. Je pensais mettre le pédalier sur la fourche et avoir le brin tendu // a l'axe. Quelqu'un a déjà vu cette solution?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Frank Monmagnon
*


Messages : 60
Date d'inscription : 29/12/2013

MessageSujet: Re: TD Frank proto2   Ven 07 Mar 2014, 18:46

Salut

Après essais sur mes protos, voici quelques reflexions sur les compromis:
" />
" />
acceptable jusqu'a
" />
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cebd
Accro du forum


Messages : 1810
Date d'inscription : 18/07/2011

MessageSujet: Re: TD Frank proto2   Ven 07 Mar 2014, 19:29

Bonsoir,
Merci pour ces Expérimentations nécessaires pour être rigoureux.
Dommage qu il y aie pas une solution sans compromis.


Dernière édition par cebd le Sam 08 Mar 2014, 07:04, édité 6 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://wizzz.fr/danv
jagut
Modo


Messages : 1371
Âge : 59
Localisation : nord Corrèze
VPH : trike à venir
Date d'inscription : 28/08/2010

MessageSujet: Re: TD Frank proto2   Ven 07 Mar 2014, 21:25

Intéressant en effet. Et as-tu tenté un mix de 2 et 3, c'est à dire le pédalier le plus près possible du tube de direction et devant celui-ci en ayant l'inclinaison du schéma 3. La roue avant serait chargée et la chaîne toucherait plus tard le pneu, dû moins il me semble.

__________________________________
Pour de belles balades à pied ou à VTT :
http://ladordognedevillagesenbarrages.e-monsite.com/
https://www.facebook.com/LaDordogneDeVillagesEnBarrages

Ouvrier, il te faut baisser la tête pour manger la soupe, certes, mais pas plus bas que la table.
En retraite on travaille 24h/24.....Bon, euh, souvent on passe 22 h à réfléchir!!!!!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Berniche
Accro du forum


Messages : 1662
Date d'inscription : 28/09/2007

MessageSujet: Re: TD Frank proto2   Ven 07 Mar 2014, 22:18

pareil ...
... au Minq  Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jagut
Modo


Messages : 1371
Âge : 59
Localisation : nord Corrèze
VPH : trike à venir
Date d'inscription : 28/08/2010

MessageSujet: Re: TD Frank proto2   Ven 07 Mar 2014, 22:28

Oui, mais en utilisant une colonne de direction de vélo "normal".

__________________________________
Pour de belles balades à pied ou à VTT :
http://ladordognedevillagesenbarrages.e-monsite.com/
https://www.facebook.com/LaDordogneDeVillagesEnBarrages

Ouvrier, il te faut baisser la tête pour manger la soupe, certes, mais pas plus bas que la table.
En retraite on travaille 24h/24.....Bon, euh, souvent on passe 22 h à réfléchir!!!!!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Frank Monmagnon
*


Messages : 60
Date d'inscription : 29/12/2013

MessageSujet: Re: TD Frank proto2   Sam 08 Mar 2014, 00:15


Jagut à écrit:
"Intéressant en effet. Et as-tu tenté un mix de 2 et 3, c'est à dire le pédalier le plus près possible du tube de direction et devant celui-ci en ayant l'inclinaison du schéma 3. La roue avant serait chargée et la chaîne toucherait plus tard le pneu, dû moins il me semble."

Si tu fais cela le brin tendu de chaine n'est plus parallèle à l'axe de direction. c'est mon proto 2 qui est en photo en début de ce sujet du forum. Cela fonctionne mais le couple parasite produit lors des efforts, notamment en cote, empêche la décontraction des bras pour garder le cap.

Sur la photo de Berniche, on ne voit pas l'axe de direction mais le parallellisme avec la chaine doit être respecté. Le pédalier est devant la direction malgré une inclinaison relativement importante car le diamètre du plateau est très grand (ce que j'ai appelé P dans mon premier dessin de la page 2, et la roue est petite)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Frank Monmagnon
*


Messages : 60
Date d'inscription : 29/12/2013

MessageSujet: Re: TD Frank proto2   Sam 08 Mar 2014, 00:21

https://i57.servimg.com/u/f57/18/67/57/74/method11.jpg

sur ce shema on voit qu'en augmentant p on peut avoir de l'inclinaison et le pédalier devant l'axe de direction.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cebd
Accro du forum


Messages : 1810
Date d'inscription : 18/07/2011

MessageSujet: Re: TD Frank proto2   Sam 08 Mar 2014, 07:04

Bonjour,
N'y aurait il pas des solutions avec monobras ????
Le TI a des contraintes voisines du TD o.n. TD......
Si l animation est lente à charger je la supprimerai !!!!
http://velorizontal.bbfr.net/t14281p150-experimentations_simples#314118









Dernière édition par cebd le Dim 09 Mar 2014, 08:05, édité 2 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://wizzz.fr/danv
Frank Monmagnon
*


Messages : 60
Date d'inscription : 29/12/2013

MessageSujet: Re: TD Frank proto2   Sam 08 Mar 2014, 19:41

Super la simulation!i

Dans ton choix le brin tendu est très proche de l'axe de direction. cela n'est pas forcement nécessaire, c'est le parallélisme qui est vraiment important.
A mon avis je mettrais l'axe de direction au centre des 2 brins de chaîne pour avoir une rotation suffisante sans que la chaîne soit en contact avec le pneu.
Pour respecter le parallélisme avec la direction cela oblige de changer l'inclinaison et avance le pédalier au dessus de la roue. c'est mieux pour la charge de la roue avant et donc l'encombrement du velo. Alors la tête de fourche ne gène pas.

Merci pour ton message cela me permet de formaliser davantage mes choix.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Berniche
Accro du forum


Messages : 1662
Date d'inscription : 28/09/2007

MessageSujet: Re: TD Frank proto2   Sam 08 Mar 2014, 22:23

Sur le Minq le pivot de fourche est solidaire du cadre, entre ses fourreaux la fourche comporte le tube de direction,

un assemblage sensiblement différent puisque à l’envers,

aligné sur une ligne verticale passant par l’axe du plateau et l’axe de la roue  Smile


Dernière édition par Berniche le Lun 10 Mar 2014, 11:02, édité 2 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Frank Monmagnon
*


Messages : 60
Date d'inscription : 29/12/2013

MessageSujet: Re: TD Frank proto2   Dim 09 Mar 2014, 06:20

Le Minq me semble un bon compromis et une réalisation trés sympa.
Si le plateau n'est pas trop grand, on peut gagner un peu et avancer encore légèrement l'axe de direction par rapport au pédalier. ce qui oblige pour garder le parallélisme chaîne/direction à incliner la direction vers l'arrière et avancer davantage au dessus de la roue l'ensemble pédalier-direction. Ce qui est trés bien pour la charge de la roue avant motrice.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Berniche
Accro du forum


Messages : 1662
Date d'inscription : 28/09/2007

MessageSujet: Re: TD Frank proto2   Lun 10 Mar 2014, 00:17

Garder le parallélisme chaîne/direction est aléatoire

se trouvant réellement que sur le grand pignon de la cassette

puisque les diamètres diffèrent  Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cmoibruno
**


Messages : 91
Âge : 47
Localisation : 74130 Ayze
Date d'inscription : 07/11/2013

MessageSujet: Re: TD Frank proto2   Lun 10 Mar 2014, 20:10

Je pense que le parallélisme doit etre calculé sur le petit plateau grand pignon car il me semble que c'est la ou l'on ressent le plus le couple de pédalage, dans les montée a faible vitesse
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cebd
Accro du forum


Messages : 1810
Date d'inscription : 18/07/2011

MessageSujet: Re: TD Frank proto2   Lun 10 Mar 2014, 20:30

Bonsoir,
J ai fait des essais de positionnement de la chaîne sur des TI en déplaçant la roulette dans tous les sens.
Je trouve que la réaction sur la direction de l effort sur les pédales est infime comparée à celle d un TD.
Il me semble que j étais arrivé à la conclusion que la cassette devait être près du plan axial du vélo ainsi que la poulie.
et pour ne pas toucher au pneu ,la chaîne devait être au plus prés de l axe de la direction.
Demandez à ceux qui ont des TI s ils sont génés par la réaction du pédalage sur la direction...
Pour le TD o.n. TD il me semble que ce doit être pareil ...me trompe-je ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://wizzz.fr/danv
Pomme d'Happy
Accro du forum


Messages : 1045
Âge : 44
Localisation : 38500
Date d'inscription : 16/08/2010

MessageSujet: Re: TD Frank proto2   Mar 11 Mar 2014, 11:29

Avec le Rapto mid-racer, je ne suis pas gêné par l'action du pédalage sur la direction, cela ce sent surtout sur les plus petits développement quand on force le plus...
Par contre je n'arrive pas à pédaler en lâchant les mains...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: TD Frank proto2   Aujourd'hui à 15:14

Revenir en haut Aller en bas

TD Frank proto2
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 4Aller à la page : Précédent  1, 2, 3, 4  Suivant
 Sujets similaires
-
» TD Frank proto2
» des nouvelle de frank grassin
» Frank Rijkaard, l'héritier de Johan Cruyff
» Frank et Jérôme défilent le 1er mai ....
» Bonne fête à Frank Hodge

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum du Vélorizontal, vélo couché et autres véhicules à propulsion humaine :: Les Points spécifiques :: Le Coin du Constructeur amateur-
Sauter vers:
