MessageSujet: vélo modulable   Mer 20 Nov 2013, 11:05

Bonjour à tous,

Je viens vous faire par d'un projet sur lequel je travail depuis quelque temps, un procédé de fabrication modulable sans colle ni soudure.
Le but dans un premier temps est de réaliser rapidement et à faible coup des prototypes fonctionnels pour tester des géométries. Un des intérêt est de valider la géométrie avant de faire du sur-mesure en bois ou en carbone par exemple.
Si ça marche bien, j'envisage de proposer des kits ou des stages ou tout simplement de partager les plans en Open-source.


Voici le lien de présentation du projet sur mon site https://sites.google.com/site/cycleentransition/services/modular-bike

Il y a des fichiers PDF en bas de page ou je partage mes inspirations et idées de conception.
Je travail sur ce projet avec l'université technique de Berlin qui a une branche "sustainable manufaturing" voici un article de presse

Ce processus de fabrication peut être très écologique car avec très peu d'outils, on peut fabriquer un vélo (des profilés+ une scie+une clé+une imprimante 3D)
De plus, le vélo sera démontable et donc les tubes sont réutilisable.

On travail avec l'entreprise suisse Montech qui fabrique des profilés Alu Quick-Set très intéressant. Les profilés ont un très bon rapport poids/résistance et le système de fixation résiste à 3000N et supporte les vibrations.
On est forcément plus lourd qu'un vélo soudé ou en carbone, mais ça reste correcte. On pourra imaginer un profilé mieux dimensionné dans le futur.



Voila un résumé du projet, j'aimerai avoir vos remarques et avis.
Une plateforme collaborative est disponible si vous voulez participer à ce développement open-source.

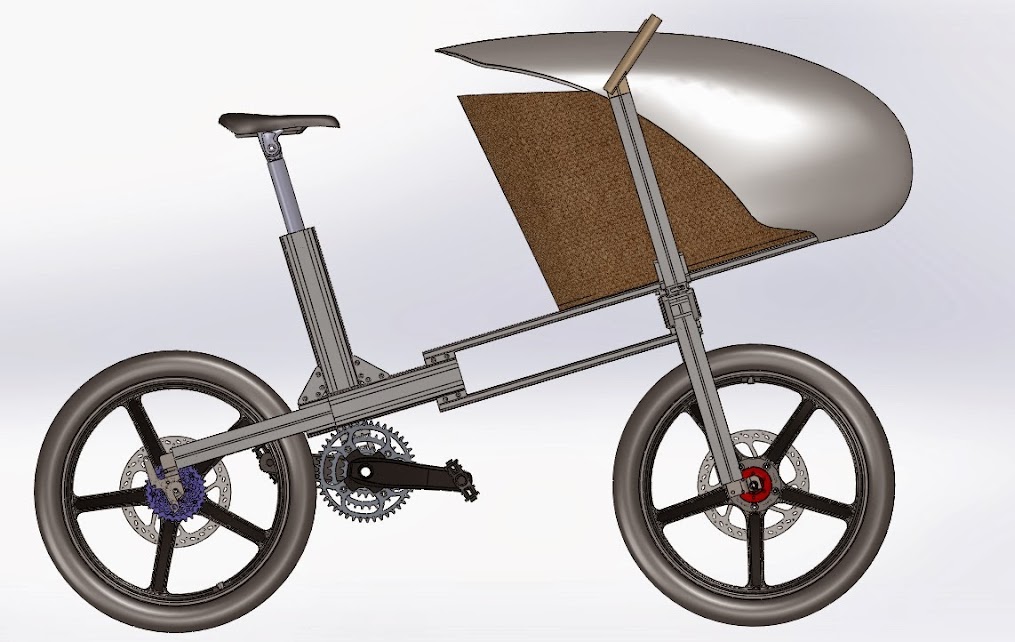

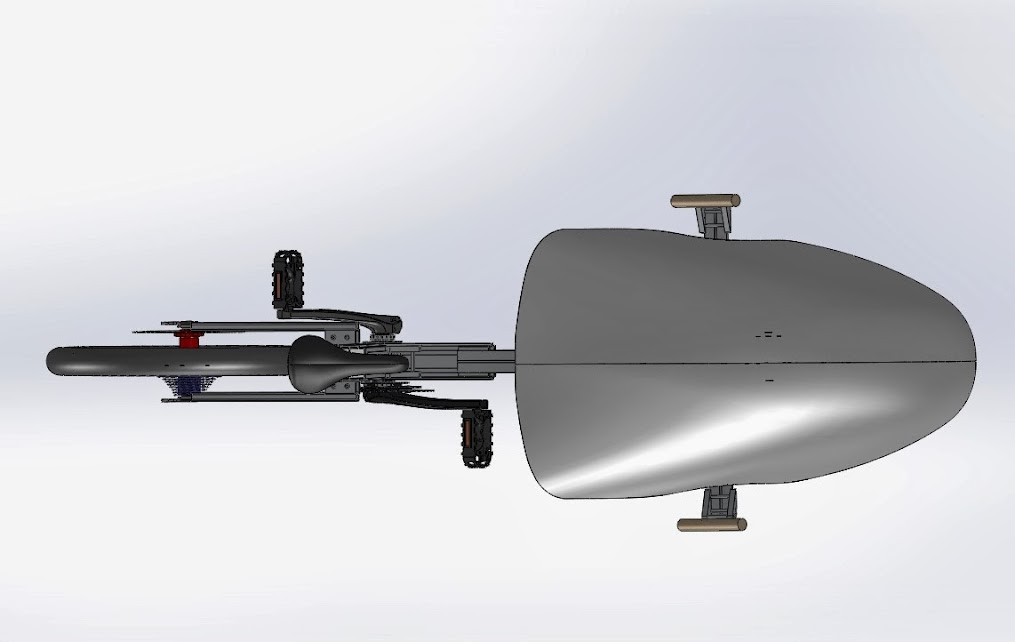

Voici la dernière version du vélo cargo:
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cycleentransition.fr
thibaut
Posteur de bronze


Messages : 309
Âge : 29
Localisation : Cote d'OR
VPH : Alleweder A4 déclic éco,Brompton, Moustachebikes, xtracycle, yuba,pino Hase, vélo modulable
Date d'inscription : 20/04/2010

MessageSujet: Re: vélo modulable   Mer 20 Nov 2013, 16:46

Et voici la vidéo de présentation du projet, réalisé par l'université de Berlin:
https://www.dropbox.com/sc/ddoov4wpnk5vqr8/MLf9Xk8H0h
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cycleentransition.fr
red_is_dead
***


Messages : 170
Âge : 27
Localisation : Strasbourg
Date d'inscription : 13/01/2013

MessageSujet: Re: vélo modulable   Mer 20 Nov 2013, 19:02

Bien vu, travaillant beaucoup avec ce genre de profilé j'y avais pensé mais le coût de ce matériel m'a vite découragé. Par contre pour essayer des géométries, vu la simplicité de mise en oeuvre c'est bien vu!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
thibaut
Posteur de bronze


Messages : 309
Âge : 29
Localisation : Cote d'OR
VPH : Alleweder A4 déclic éco,Brompton, Moustachebikes, xtracycle, yuba,pino Hase, vélo modulable
Date d'inscription : 20/04/2010

MessageSujet: Re: vélo modulable   Mer 20 Nov 2013, 22:12

Oui les profilés sont cher, mais pour du prototypage ou des vélos spécifiques (cargo, tandem, couché,..) ça reste raisonnable.
Les profilés sont déjà anodisé, et ils pourront être réutilisé.
Il peuvent aussi être changer en cas de casse. Il faut changer seulement quelques tubes (voir aucun ;)pour passer de couché à vélo droit.

Petit exemple, cette version de vélo couché utilise quasiment les mêmes tubes que le vélo cargo.
On peut aussi imaginer coupler deux vélos pour fait un tandem Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cycleentransition.fr
thibaut
Posteur de bronze


Messages : 309
Âge : 29
Localisation : Cote d'OR
VPH : Alleweder A4 déclic éco,Brompton, Moustachebikes, xtracycle, yuba,pino Hase, vélo modulable
Date d'inscription : 20/04/2010

MessageSujet: Re: vélo modulable   Jeu 21 Nov 2013, 11:00

Après avoir commencé ce projet, j'ai découvert que d'autres personnes travaillaient déjà sur un concept identique.

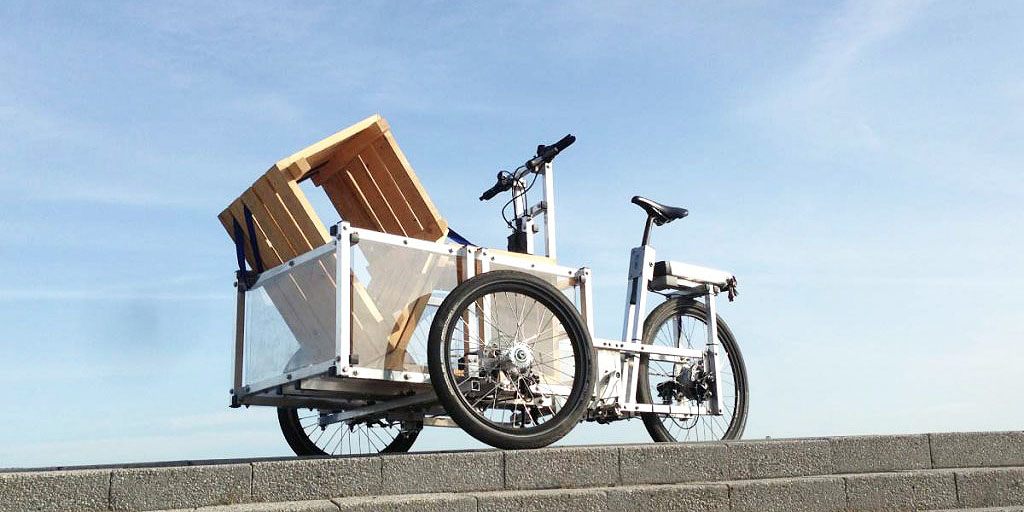

Il y a par exemple XYZ Cargo, au Danemark:


Ils utilisent des tubes carré très simple qu'ils coupent et percent puis assemblent avec des boulons.
Le procédé est flexible mais limite la réutilisation des tubes.
Plus d'info :http://www.xyzcargo.com/
une vidéo de présentation http://vimeo.com/64128185

Le projet n'est pas nouveau, ils ont déja tester beaucoup de contruction voir ICI

Ensuite il y a Mindbike http://www.mindbike.jp/concept/index_e.html

Il remprend le concept de profilé complexe + assemblage


Esthétiquement c'est réussi, mais la fabrication reste complexe et cher.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cycleentransition.fr
thibaut
Posteur de bronze


Messages : 309
Âge : 29
Localisation : Cote d'OR
VPH : Alleweder A4 déclic éco,Brompton, Moustachebikes, xtracycle, yuba,pino Hase, vélo modulable
Date d'inscription : 20/04/2010

MessageSujet: Re: vélo modulable   Ven 22 Nov 2013, 18:02

Voici ce qui ma donner envie de réfléchir à un vélo modulable:

La Greenmachine de Flevobike et le Gocycle (qui a été prototypé par flévobike) on la même géométrie.


Les roues de 20" ou moins permet d'avoir un design simple. On peut trouver sur internet des Brompton et des Moulton qui ont été converti en vélo couché.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cycleentransition.fr
sleibt
Admin


Messages : 3179
Âge : 43
Localisation : Rennes
VPH : Stee (Strada 92) / Saki / Incognito / Junior
Date d'inscription : 16/10/2010

MessageSujet: Re: vélo modulable   Sam 23 Nov 2013, 10:55

Il y a sur Rennes un joli trike de construction amateur base sur ce principe: le profile fait la partie longitudinale du cadre; le train avant est constitue de 2 triangles superposes de chaque cote + amortisseur de vtt; l'assemblage ne repose que sur du boulonnage.

Je n'ai pas de photo a vous montrer mais cyclophil a peut-etre ca...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
thibaut
Posteur de bronze


Messages : 309
Âge : 29
Localisation : Cote d'OR
VPH : Alleweder A4 déclic éco,Brompton, Moustachebikes, xtracycle, yuba,pino Hase, vélo modulable
Date d'inscription : 20/04/2010

MessageSujet: Re: vélo modulable   Dim 24 Nov 2013, 17:40

Merci pour l'info, je suis preneur de tout concepts et prototypes déjà existant.

Pour la direction , j'aimerai utiliser un pallier lisse Igus. Le diamètre interne du profilé est de 55mm ce qui limitera les contraintes. Il existe des coussinets pour cette taille qui accepte des forte charges. J'ai déjà vu des directions avec rotule, comme sur le Strida ou des trikes. quelqu'un a déjà essayé?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cycleentransition.fr
thibaut
Posteur de bronze


Messages : 309
Âge : 29
Localisation : Cote d'OR
VPH : Alleweder A4 déclic éco,Brompton, Moustachebikes, xtracycle, yuba,pino Hase, vélo modulable
Date d'inscription : 20/04/2010

MessageSujet: Re: vélo modulable   Mar 26 Nov 2013, 09:44

Voici la vidéo sur Youtube :


J'ai rendez vous avec le commercial Igus aujourd'hui, des échantillons sont parti.
Il travail déjà avec Look, les roulements a aiguille on été remplacé par des palliés lisses dans les pédales.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cycleentransition.fr
thibaut
Posteur de bronze


Messages : 309
Âge : 29
Localisation : Cote d'OR
VPH : Alleweder A4 déclic éco,Brompton, Moustachebikes, xtracycle, yuba,pino Hase, vélo modulable
Date d'inscription : 20/04/2010

MessageSujet: Re: vélo modulable   Lun 02 Déc 2013, 21:16

J'ai rencontré le commercial et j'ai reçu les bagues et des rotules d'IGUS pour la direction indirecte, je vais pouvoir tester ça Smile

Plusieurs idées que j'aimerai tester, des lames en bois pour filtrer les vibrations:

La lame supérieur peut être remplacé par une boite



Et sur la version courte, une caisse ronde centré sur le guidon:




Edit:
Je n'arrive pas a importer durablement les photos depuis la plateforme collaborative, voici le lien direct en attendant que je trouve la solution :
https://rizzoma.com/topic/675a9e7c6cb620d4579f7b81075bfcc5/0_b_611v_4pkbl/


Dernière édition par thibaut le Mar 03 Déc 2013, 10:51, édité 5 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cycleentransition.fr
el sombrero
Accro du forum


Messages : 5001
Âge : 55
Localisation : Hautes Pyrénées (65)
VPH : Trike Gforce xts suspendu 26"-20"
Date d'inscription : 04/09/2007

MessageSujet: Re: vélo modulable   Mar 03 Déc 2013, 09:40

ces profilés séduisants me tenteraient bien pour mon pédalo,
hormis leur coût.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
laf_ange
Accro du forum


Messages : 3577
Âge : 43
Localisation : AGEN
Date d'inscription : 26/04/2008

MessageSujet: Re: vélo modulable   Mar 03 Déc 2013, 09:56

photo non visible.

LAF ! ! ... !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.wanadoo.fr/laf-ange/le_site.html
thibaut
Posteur de bronze


Messages : 309
Âge : 29
Localisation : Cote d'OR
VPH : Alleweder A4 déclic éco,Brompton, Moustachebikes, xtracycle, yuba,pino Hase, vélo modulable
Date d'inscription : 20/04/2010

MessageSujet: Re: vélo modulable   Mar 03 Déc 2013, 10:59

Les photos sont de nouveau visible, mais en petit seulement. Cliquez sur le lien en bas de page pour les avoir en grand.


Le pédalo est une bonne application, merci pour l'idée Smile
On pourrait imaginer un vélo couché qui se transforme rapidement en pédalo.

Ces profilés vont aussi me servir a dimensionner un tandem couché cote à cote. On peut très facilement assembler deux vélos ensemble, voir plus! Smile

J'ai un concept de tandem couché cote à cote 3 roues inclinable à tester.
Je n'ai encore jamais vu cette configuration.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cycleentransition.fr
laf_ange
Accro du forum


Messages : 3577
Âge : 43
Localisation : AGEN
Date d'inscription : 26/04/2008

MessageSujet: Re: vélo modulable   Mar 03 Déc 2013, 18:29

Désolé les photos ne sont pas visible même en petit et ton lien pointe vers un site ou il faut s'inscrire.
Si les photos sont a toi je te conseil de les héberger chez :http://www.hostingpics.net/

LAF ! ! ... !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.wanadoo.fr/laf-ange/le_site.html
thibaut
Posteur de bronze


Messages : 309
Âge : 29
Localisation : Cote d'OR
VPH : Alleweder A4 déclic éco,Brompton, Moustachebikes, xtracycle, yuba,pino Hase, vélo modulable
Date d'inscription : 20/04/2010

MessageSujet: Re: vélo modulable   Mar 03 Déc 2013, 19:21

Ça doit remarcher.
Le but rechercher et de ne pas avoir à héberger les images à plusieurs endroits. Je pourrais utiliser Facebook ou mon site.
Le lien fonctionne sans inscription maintenant?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cycleentransition.fr
laf_ange
Accro du forum


Messages : 3577
Âge : 43
Localisation : AGEN
Date d'inscription : 26/04/2008

MessageSujet: Re: vélo modulable   Mer 04 Déc 2013, 11:11

Les images ne sont toujours pas visible sur le forum (je pense que tu met pas le bon lien).
Le site ne demande plus de s'inscrire, merci.

LAF ! ! ... !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.wanadoo.fr/laf-ange/le_site.html
thibaut
Posteur de bronze


Messages : 309
Âge : 29
Localisation : Cote d'OR
VPH : Alleweder A4 déclic éco,Brompton, Moustachebikes, xtracycle, yuba,pino Hase, vélo modulable
Date d'inscription : 20/04/2010

MessageSujet: Re: vélo modulable   Dim 08 Déc 2013, 17:59

Voici encore un concept de vélo modulable qui vient d’Australie : http://modularbikes.com.au/
Il a un blog très souvent mis à jour:  http://modularbikes.blogspot.fr/

Il travail sur deux projets:
Un "Monster bike", c'est un TD simplicime


Et un "modular bike" très proche de mon projet, mais avec un cadre en acier:



Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cycleentransition.fr
thibaut
Posteur de bronze


Messages : 309
Âge : 29
Localisation : Cote d'OR
VPH : Alleweder A4 déclic éco,Brompton, Moustachebikes, xtracycle, yuba,pino Hase, vélo modulable
Date d'inscription : 20/04/2010

MessageSujet: Re: vélo modulable   Dim 08 Déc 2013, 18:08

Il y a vraiment des trucs sympa sur son blog. Pour ceux qui hésite entre traction ou propulsion, voici un deux roues motrice 2x26"


Il fait aussi des cadres en bois, il faut dire que ça géométrie aide bien


C'est une des idées derrière mon projet de vélo modulable, on détermine la géométrie qui nous convient grace au vélo en profilé Alu, et ensuite, on peut très rapidement faire un vélo sur-mesure en bois! Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cycleentransition.fr
thibaut
Posteur de bronze


Messages : 309
Âge : 29
Localisation : Cote d'OR
VPH : Alleweder A4 déclic éco,Brompton, Moustachebikes, xtracycle, yuba,pino Hase, vélo modulable
Date d'inscription : 20/04/2010

MessageSujet: Re: vélo modulable   Lun 09 Déc 2013, 20:24

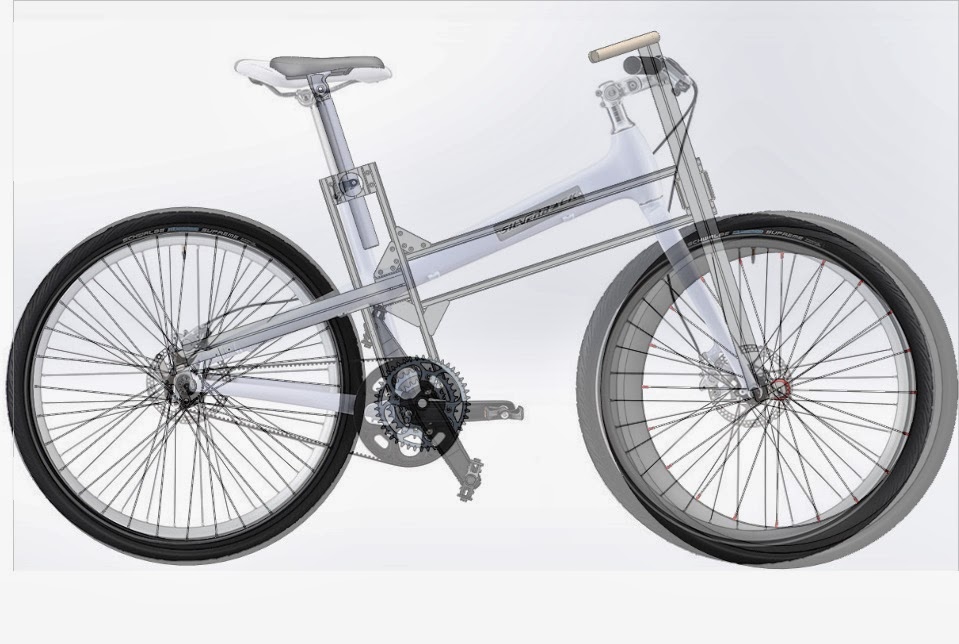

Voici des nouvelles géométries. Le fait d'utiliser des profilés normé permet de concevoir rapidement les vélos.
Je n'ai même plus besoin de faire du 3D.
Je modélise beaucoup de géométrie pour concevoir des pattes arrière du cadre et celles de la fourche qui ont pour objectif d'être d'être standard.


Sur le vélo suivant, la fourche avant est la même que celle arrière (mais en fixe).
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cycleentransition.fr
thibaut
Posteur de bronze


Messages : 309
Âge : 29
Localisation : Cote d'OR
VPH : Alleweder A4 déclic éco,Brompton, Moustachebikes, xtracycle, yuba,pino Hase, vélo modulable
Date d'inscription : 20/04/2010

MessageSujet: Re: vélo modulable   Lun 03 Fév 2014, 00:03

Voici les (presque) dernières versions des différentes géométries de vélo quasiment définitive.
https://docs.google.com/viewer?a=v&pid=sites&srcid=ZGVmYXVsdGRvbWFpbnxjeWNsZWVudHJhbnNpdGlvbnxneDoyYjg5Mjc3MTdlZjM3YWNm

Les Dropouts sont des pièces découpées au laser et légèrement pliées. des pièces imprimées 3D pourront être fabriqué pour avoir une belle finition et une customisation.
Une version en Alu usiné est aussi possible.
Les poignées seront soit 100% Impression 3D, soit avec une matrice découpé au laser+ un contour en plastique.

Pour le moment j'ai une version en noisetier Smile

Tout les pièces fixées en bout de tube sont maintenue par des vis sans tête visé dans le petit coté du tube.
Voila, Il y a encore pleins d'autres versions à venir!!! Cargo Longtail (type yuba, xtracycle) Tandem (type pino),... velo1 velodroit
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cycleentransition.fr
rabidchi
Pilier du forum


Messages : 731
Localisation : Stockholm
VPH : Schlitter Encore évidemment, et quelques VH concurrents pour évaluation
Date d'inscription : 09/10/2009

MessageSujet: Re: vélo modulable   Lun 03 Fév 2014, 06:47

Très intéressant, mais il faut trouver une façon de faire varier l'angle de chasse...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.schlitter.bike
thibaut
Posteur de bronze


Messages : 309
Âge : 29
Localisation : Cote d'OR
VPH : Alleweder A4 déclic éco,Brompton, Moustachebikes, xtracycle, yuba,pino Hase, vélo modulable
Date d'inscription : 20/04/2010

MessageSujet: Re: vélo modulable   Lun 17 Fév 2014, 22:19

Je viens de sortir plein de rendu de conception 3D, donc je vais faire une petite série "un jour, une géometrie"

On commence par une version toute simple, un vélo droit 20"



Le voici sous toute ces coutures:


La géométrie est très très variable:
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cycleentransition.fr
thibaut
Posteur de bronze


Messages : 309
Âge : 29
Localisation : Cote d'OR
VPH : Alleweder A4 déclic éco,Brompton, Moustachebikes, xtracycle, yuba,pino Hase, vélo modulable
Date d'inscription : 20/04/2010

MessageSujet: Re: vélo modulable   Mar 18 Fév 2014, 18:23

Aujourd'hui, une petite variante du modèle précédent, un modèle 26" pour montrer la flexibilité du concept:


On peut comparer avec la version 20" la position des tubes a changé le long des axes ajustables:


Voici le même vélo sous tout ces angles:
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cycleentransition.fr
thibaut
Posteur de bronze


Messages : 309
Âge : 29
Localisation : Cote d'OR
VPH : Alleweder A4 déclic éco,Brompton, Moustachebikes, xtracycle, yuba,pino Hase, vélo modulable
Date d'inscription : 20/04/2010

MessageSujet: Re: vélo modulable   Mer 19 Fév 2014, 18:42

Aujourd'hui, on repart sur la version 20" et on change simplement la fourche.
En m'inspirant du tandem Pino, j'ai trouvé intéressant d'utiliser le guidon en U sur un vélo cargo.
Du fait de la particularité de la direction (l'axe est fixe au cadre, c'est la partie extérieur qui tourne) on peut poser directement sur le cadre un accessoire (boite,panier, landau, siège,..)



Sur le panier, on peut ajouter un capot aérodynamique qui peut est fermé à clé pour sécuriser ces affaires (il faut un panier sur-mesure).
J'ai vu certaines variantes de ce concept, tout d’abord le Pino Porter http://hasebikes.com/121-1-Tandem-Pino-Porter.html et plus recement, http://www.indiegogo.com/projects/speed-up-bag-speed-up-your-cycling-with-bicycle-bag


La boite ne limite quasiment pas la maneuvribilité du vélo:


Ce capot permet aussi d'avoir un panneau solaire dessus comme ce vélo cargo :http://ntsworks.com/bicycles/suncycle/


Cette version est pour moi une des plus intéressantes, mais il y a encore des variantes à venir Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cycleentransition.fr
rabidchi
Pilier du forum


Messages : 731
Localisation : Stockholm
VPH : Schlitter Encore évidemment, et quelques VH concurrents pour évaluation
Date d'inscription : 09/10/2009

MessageSujet: Re: vélo modulable   Mer 19 Fév 2014, 18:44

Passionnant, mais encore une fois, qu'en est-il de l'angle du jeu de direction / angle de chasse?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.schlitter.bike
Contenu sponsorisé




MessageSujet: Re: vélo modulable   Aujourd'hui à 15:15

Revenir en haut Aller en bas

vélo modulable
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant
 Sujets similaires
-
» Casque modulable Schubert C3 World et Stripe
» Casque modulable BMW Système 6 fluo
» Casque modulable pour porteur de lunettes
» casque modulable
» (VENDU) CASQUE NOLAN MODULABLE N 1O3 Taille S

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum du Vélorizontal, vélo couché et autres véhicules à propulsion humaine :: Les Points spécifiques :: Le Coin du Constructeur amateur-
Sauter vers:
