 Construction moule femelle

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Speedy Malric
Accro du forum


Messages : 3347
Localisation : Vannes (56)
VPH : HR02 carbone
Date d'inscription : 04/01/2006

MessageSujet: Construction moule femelle   Dim 03 Nov 2013, 10:41

Pour ceux que ça intéresse, voici quelques photos des moules de Troytec: http://www.droplimits.de/index.php/troytec_Berichte.de.html
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://malricsworld.blogspot.com/
siliconmollet
Accro du forum


Messages : 4154
Âge : 54
Localisation : cestas 33
VPH : meta . vélomobile Phantom , Milan sl MK3 n° 004
Date d'inscription : 28/11/2007

MessageSujet: Re: Construction moule femelle   Dim 03 Nov 2013, 13:24

merci Malric ce fut très intéressant
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://velomobile-phantom.eklablog.com/accueil-c25263806
Leloublan
Accro du forum


Messages : 3023
Âge : 65
Localisation : La Tour De Peilz,Suisse
VPH : LELOUBLAN Carbone MID RACER,,LELOUBLAN Carbone PLIABLE,LELOUBLAN CITY
Date d'inscription : 22/10/2007

MessageSujet: Re: Construction moule femelle   Dim 03 Nov 2013, 15:12

Je suis surpris par le coté artisanal
ca doit être les débuts

vu le produit final j imaginai de l usinage 3D dans du style MDF........
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Speedy Malric
Accro du forum


Messages : 3347
Localisation : Vannes (56)
VPH : HR02 carbone
Date d'inscription : 04/01/2006

MessageSujet: Re: Construction moule femelle   Dim 03 Nov 2013, 19:22

Je pense qu'ils sont parti des moules ou tout au moins de l'expérience de Thomas Schott qui avait produit les Razz Fazz.
Je ne pense pas que ce soit non plus les derniers moules qui traînent sur internet!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://malricsworld.blogspot.com/
Gex
**


Messages : 73
Date d'inscription : 28/09/2013

MessageSujet: Re: Construction moule femelle   Lun 04 Nov 2013, 01:49

Merci pour le lien Very Happy
Effectivement un coté artisanal, mais pas étonnant non plus vu les quantités produites...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
laf_ange
Accro du forum


Messages : 3577
Âge : 43
Localisation : AGEN
Date d'inscription : 26/04/2008

MessageSujet: Re: Construction moule femelle   Lun 04 Nov 2013, 11:27

Je les trouve pas le moins du monde artisanal les moules. J'en ai vu d'autre (pour d'autre objet) qui faisait bien plus artisanal (renfort collé a l'arrache etc.).

LAF ! ! ... !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.wanadoo.fr/laf-ange/le_site.html
Gex
**


Messages : 73
Date d'inscription : 28/09/2013

MessageSujet: Re: Construction moule femelle   Lun 04 Nov 2013, 12:52

Quand je disais artisanal, ce que, comme beaucoup je pense, j'imaginais des moules en alu tout beaux :-)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
laf_ange
Accro du forum


Messages : 3577
Âge : 43
Localisation : AGEN
Date d'inscription : 26/04/2008

MessageSujet: Re: Construction moule femelle   Lun 04 Nov 2013, 15:04

Oui l'alu c'est bien beaux mais c'est aussi cher, donc la plupart des moules, sauf contrainte contraire, ne sont pas en métal, car trop lourd et difficile a travailler. En général les moules sont en fibre de verre renforcé bois et/ou plastique.

LAF ! ! ... !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.wanadoo.fr/laf-ange/le_site.html
Speedy Malric
Accro du forum


Messages : 3347
Localisation : Vannes (56)
VPH : HR02 carbone
Date d'inscription : 04/01/2006

MessageSujet: Re: Construction moule femelle   Sam 09 Nov 2013, 08:16

J'ai posté quelques photos de pièces brute de démoulage sur mon blog pour ceux que ça intéresse.
Il m'a fallu 3 ans de développement, quelques cadres perdus et près de 30 type de vessies différentes pour arriver à ce résultat sur le cadre n°54. Le développement ne s'arrête jamais.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://malricsworld.blogspot.com/
Gex
**


Messages : 73
Date d'inscription : 28/09/2013

MessageSujet: Re: Construction moule femelle   Sam 09 Nov 2013, 12:09

J'adore zieuter ton blog Very Happy
Je trouve le tissu superbe en finition:!:

Tes vessies tu les réalise toi-même, ou tu les fais faire?


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Speedy Malric
Accro du forum


Messages : 3347
Localisation : Vannes (56)
VPH : HR02 carbone
Date d'inscription : 04/01/2006

MessageSujet: Re: Construction moule femelle   Sam 09 Nov 2013, 12:13

J'ai sous-traité certaines vessies mais je n'ai pas eu ce que j'espérais et j'ai donc fait mes propres vessies. Je pense avoir enfin compris certaines choses mais que la route est longue. Je regarde beaucoup ce que font les autres et Giant a une bonne longueur d'avance sur les autres constructeurs.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://malricsworld.blogspot.com/
Gex
**


Messages : 73
Date d'inscription : 28/09/2013

MessageSujet: Re: Construction moule femelle   Sam 09 Nov 2013, 14:14

Quand j'en serai à cette étape, pour mes vessies je vais procéder selon un truc que l'on m'a donné:

Réaliser des demi coques sous vide en employant exactement le même plan de drappage et fibres que la pièce finale: ça me donnera des moules précis pour la réalisation des vessies.

Modifier ces demis coques de manière à les obturer en ne laissant qu'un orifice de remplissage.

Refermer et remplir le moule, repartir le latex à l'intérieur, laisser quelques instants (variable selon le fabricant de latex) le temps d'obtenir un début de vulcanisation, et vider.

En renouvelant l'opération plusieurs fois, on obtient une épaisseur grandissante de paroi de la vessie.

Après il n'y a plus qu'à coller au niveau de l'orifice de remplissage un patch extrait d'une chambre latex avec la valve.

La vessie obtenue aura la forme exacte de la future pièce, ce qui permettra la meilleure répartition de la pression.

Par contre niveau rigidité elle sera trop souple, même avec une bonne épaisseur pour draper le tissu dessus avant de placer l'assemblage dans le moule.
Si l'épaisseur est assez importante, une petite mise en pression devrait pouvoir la rigidifier sans la déformer afin de draper la fibre avant de la placer dans le moule, le refermer et mettre en pression finale... Je ferai des tests préalables.

L'inconvénient du système est le cout assez élevé du moule de la vessie (celui d'un cadre en fait), la vessie en elle même est peu couteuse, sauf à la faire en silicone. Mais on est bien loin du cout d'un moule pour fabrication par injection.

Niveau tenue en pression, pas de problème, c'est le moule qui encaisse, le point délicat est l'emplacement de la valve qui doit être renforcé correctement et bien bloqué par le moule.


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Berniche
Accro du forum


Messages : 1662
Date d'inscription : 28/09/2007

MessageSujet: Re: Construction moule femelle   Sam 09 Nov 2013, 15:40

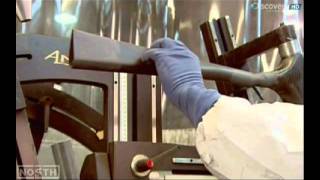

Cliquer sur l'image pour   la vidéo
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sleibt
Admin


Messages : 3179
Âge : 43
Localisation : Rennes
VPH : Stee (Strada 92) / Saki / Incognito / Junior
Date d'inscription : 16/10/2010

MessageSujet: Re: Construction moule femelle   Sam 09 Nov 2013, 16:51

Domage qu'il n'y ait pas la meme equipee Huret plutot que Campagnolo (je parle de la bande son bien sur :-) ).

Voir plus bas. Merci!


Dernière édition par sleibt le Sam 09 Nov 2013, 17:18, édité 1 fois (Raison : Huret d'outre-flaque ;-))
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Gex
**


Messages : 73
Date d'inscription : 28/09/2013

MessageSujet: Re: Construction moule femelle   Sam 09 Nov 2013, 17:05

Hop, monté Huret Very Happy

http://www.dailymotion.com/video/xhgia2_comment-c-est-fait-les-velos-en-fibre-de-carbone_tech
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tigouille
Accro du forum


Messages : 2999
Âge : 63
Localisation : limoges
VPH : tica
Date d'inscription : 09/09/2006

MessageSujet: Re: Construction moule femelle   Sam 09 Nov 2013, 17:47

On dirait bien que cette équipe va faire des petits ...vélos "rapides" (vite -fast)
bravo (le look, les perfs, l'export!)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://tigouille.free.fr/
