 Tube de support de dérailleur avant .

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Amgoun
Accro du forum


Messages : 1008
Date d'inscription : 05/09/2006

MessageSujet: Tube de support de dérailleur avant .   Mar 20 Fév 2007, 17:13

Bonjour . Peut-on me dire quel doit ètre l'angle de ce tube par rapport à le bôme ! Merci d'avance . Francis :toto:
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
daube
Posteur de bronze
avatar

Messages : 340
Âge : 62
Localisation : angoulins sur mer 17
VPH : performer hiracer 2x650
Date d'inscription : 04/01/2006

MessageSujet: Re: Tube de support de dérailleur avant .   Mar 20 Fév 2007, 17:56

a vue de nez c'est 45 degrès, mais pas moyen de trouver un rapporteur dans cette maison ! désolé, ça manque de précision.... Embarassed
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
l'auvergnat
Accro du forum
avatar

Messages : 1755
Âge : 68
Localisation : Clermont-Ferrand
VPH : Zockra HR700, Baron
Date d'inscription : 04/01/2006

MessageSujet: Re: Tube de support de dérailleur avant .   Mar 20 Fév 2007, 18:55

bonjour,
Il me semble que ce qui est important c'est l'angle de ce tube par rapport au brin tendu de la chaîne plutôt que par rapport à la bome.
mais je n'ai pas de rapporteur.
amicalement.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
olivier25
Modo
avatar

Messages : 5090
Âge : 62
Localisation : Besançon (Doubs), bientôt Buis les Baronnies !
VPH : Trike Performer, Sokol A1, Métabike, BricaBraque,FAT Bottecchia, Python1
Date d'inscription : 05/01/2006

MessageSujet: Re: Tube de support de dérailleur avant .   Mar 20 Fév 2007, 20:27

C'est à peu près l'angle d'inclinaison du tube de selle sur un VD, vu que le brin tendu sur un VD est à peu près horizontal.

__________________________________
Le vélo couché est au vélo droit  ce que la chaise longue est au tabouret ...
Olivier25, alias Danblanch
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://oliviercresson.free.fr
kristian
**


Messages : 68
Localisation : Haute-Loire
VPH : employé centre équestre
Date d'inscription : 13/05/2006

MessageSujet: Re: Tube de support de dérailleur avant .   Mar 20 Fév 2007, 22:08

Après m'être erm...bêté sur mon premier proto, soudure, disqueuse, soudure..., pour mon deuxième proto, j'ai fait un support règlable :

Le tube est soudé sur un carré de 25, celui-ci percé à 6, et fixé à une cornière de 30 par un boulon qui sert d'axe. La cornière est elle-même fixée par un boulon de 6 à travers le tube (carré dans mon cas) qui tient le pédalier. Je peux donc le faire pivoter pour l'éloigner de la chaîne, et l'incliner en faisant varier l'angle. Une fois le règlage idoine trouvé, un point de soudure sur chaque articulation, et le tour est joué.

Comme mes explications sont peut-être floues, je vais faire un croquis et je le posterai demain.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
kristian
**


Messages : 68
Localisation : Haute-Loire
VPH : employé centre équestre
Date d'inscription : 13/05/2006

MessageSujet: Re: Tube de support de dérailleur avant .   Mer 21 Fév 2007, 21:30

Comme promis hier, un croquis et des photos pour le tube règlable :

http://www.servimg.com/image_preview.php?i=10&u=11002967

http://www.servimg.com/image_preview.php?i=11&u=11002967

http://www.servimg.com/image_preview.php?i=12&u=11002967
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
SteF
***
avatar

Messages : 178
Âge : 50
Localisation : pa-ca
Date d'inscription : 31/08/2006

MessageSujet: Re: Tube de support de dérailleur avant .   Mer 21 Fév 2007, 22:28

Bonne idée de pouvoir régler le tube.

A retenir pour mon prochain projet, car je suis en train de me faire
ch*er grave pour trouver une solution sur celui que je fait
actuellement...... J'ai pris l'angle par rapport au cadre , pas
par rapport à la chaine. ya aucun dérailleur qui puisse passer
Va falloir certainement dessouder puis essayer de réajuster le tout.

@+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Amgoun
Accro du forum


Messages : 1008
Date d'inscription : 05/09/2006

MessageSujet: Re: Tube de support de dérailleur avant .   Mer 21 Fév 2007, 23:07

Bonsoir . Merci à vous pour ces éclaircissements qui m'ont mis sur la bonne voie . :toto:
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
olivier25
Modo
avatar

Messages : 5090
Âge : 62
Localisation : Besançon (Doubs), bientôt Buis les Baronnies !
VPH : Trike Performer, Sokol A1, Métabike, BricaBraque,FAT Bottecchia, Python1
Date d'inscription : 05/01/2006

MessageSujet: Re: Tube de support de dérailleur avant .   Mer 21 Fév 2007, 23:38

kristian a écrit:
Comme promis hier, un croquis et des photos pour le tube règlable :

http://www.servimg.com/image_preview.php?i=10&u=11002967

http://www.servimg.com/image_preview.php?i=11&u=11002967

http://www.servimg.com/image_preview.php?i=12&u=11002967

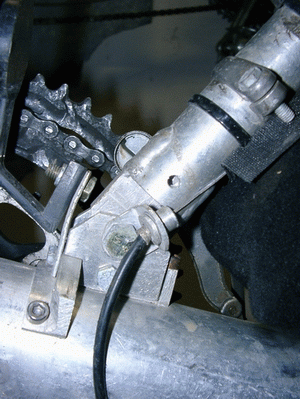

Bon. Si vous trouvez que c'est une bonne idée, moi aussi j'y vais de ma photo.

__________________________________
Le vélo couché est au vélo droit  ce que la chaise longue est au tabouret ...
Olivier25, alias Danblanch
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://oliviercresson.free.fr
Amgoun
Accro du forum


Messages : 1008
Date d'inscription : 05/09/2006

MessageSujet: Re: Tube de support de dérailleur avant .   Jeu 22 Fév 2007, 00:03

olivier25 a écrit:
kristian a écrit:
Comme promis hier, un croquis et des photos pour le tube règlable :

http://www.servimg.com/image_preview.php?i=10&u=11002967

http://www.servimg.com/image_preview.php?i=11&u=11002967

http://www.servimg.com/image_preview.php?i=12&u=11002967

Bon. Si vous trouvez que c'est une bonne idée, moi aussi j'y vais de ma photo.

Les photos y'akcà de vrai
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
kristian
**


Messages : 68
Localisation : Haute-Loire
VPH : employé centre équestre
Date d'inscription : 13/05/2006

MessageSujet: Re: Tube de support de dérailleur avant .   Jeu 22 Fév 2007, 22:32

Pas bête la butée de gaine fixée sur le boulon d'axe du tube ; moi, j'ai mis un collier récupéré sur un dérailleur cassé, mais il faut règler chaque fois que j'interviens dessus. A retenir.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tigouille
Accro du forum
avatar

Messages : 2999
Âge : 63
Localisation : limoges
VPH : tica
Date d'inscription : 09/09/2006

MessageSujet: Re: Tube de support de dérailleur avant .   Ven 23 Fév 2007, 09:59

Ben moi....primitif mais efficace
L'angle d'origine faisait aue la fourchette frottait. Un petit coup de disqueuse sur le devant du tube et un peu de tordu et le tour est joué (photo dans bricolo)
Désolé si c'est trop simple!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://tigouille.free.fr/
SteF
***
avatar

Messages : 178
Âge : 50
Localisation : pa-ca
Date d'inscription : 31/08/2006

MessageSujet: Re: Tube de support de dérailleur avant .   Sam 24 Fév 2007, 13:26

Voilà la seule solution que j'ai trouvée pour fixer le tube
du dérailleur sans dessouder. C'est pas très beau mais fonctionnel :
Revenir en haut Aller en bas
