MessageSujet: TD orange -mécanic   Mer 09 Oct 2013, 01:17

Je vous fait part de ma façon de bidouiller un TD en 2x700 , a partir de ce vieux course présentable...



donc en acier , j'ai dans l'idée de positionné le pivot de fourche a 60° a un endroit qui me ferat obtenir une chasse de 10cms ,avec un empattement de 120cms , et une tenue par un guidon U-bar ...

un crobar mini tout de meme ... 2 trétaux , des serres joints , une bonne  régle et le chantier est ok ...





on voit ici 2 grands tubes = 1 tube rentré presque en force dans le pivot de fourche par au dessus et =le 2eme tube qui descent au sol , ces 2 tubes me permettent par renversement de régler l'aplomb du pivot de fourche , les haubants intermédiaires seront suprimer plus tard .

Voila pour aujourd'hui ... a demain peut etre ... si toutefois cela interesse qq amateurs de TD ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
papou53
Posteur de bronze


Messages : 250
Âge : 62
Localisation : mayenne
VPH : TD Letrange - Cruzbike Silvio - Zockra HR650
Date d'inscription : 01/12/2007

MessageSujet: Re: TD orange -mécanic   Mer 09 Oct 2013, 05:26

Ça me rappelle quelque chose ce TD acier ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JC25
Posteur d'argent


Messages : 407
Âge : 59
Localisation : Besançon
VPH : Agenda Performer rouge/TD autoconstruction
Date d'inscription : 01/05/2010

MessageSujet: Re: TD orange -mécanic   Mer 09 Oct 2013, 07:23

Bonjour l etrange
Voilà encore la naissance d'un beau TD en perspective
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jotyr
*


Messages : 32
Localisation : vosges
Date d'inscription : 06/09/2009

MessageSujet: Re: TD orange -mécanic   Mer 09 Oct 2013, 18:59

ah oui, les amateurs de TDs sont vivement intéressés!

mais c'est bizarre, le specialized est encore entier ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jagut
Modo


Messages : 1381
Âge : 59
Localisation : nord Corrèze
VPH : trike à venir
Date d'inscription : 28/08/2010

MessageSujet: Re: TD orange -mécanic   Mer 09 Oct 2013, 22:24

C'est bizarre ça me rappelle un truc que j'ai fabriqué il y a quelques temps en me disant "Je ne suis pas plus c_n qu'un autre, je vais bien arriver à rouler sur un TD. D'autre plus vieux que moi ont réussis..." et depuis il est dans l'atelier et j'arrive pas à me lancer. Bon en même temps j'avais aussi autre chose à faire.
Je vais suivre ta construction car j'ai commencé comme toi mais avec un cadre VTC femme et d'autres reste de VD homme.

__________________________________
Pour de belles balades à pied ou à VTT :
http://ladordognedevillagesenbarrages.e-monsite.com/
https://www.facebook.com/LaDordogneDeVillagesEnBarrages

Ouvrier, il te faut baisser la tête pour manger la soupe, certes, mais pas plus bas que la table.
En retraite on travaille 24h/24.....Bon, euh, souvent on passe 22 h à réfléchir!!!!!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: TD orange mécanic   Mer 09 Oct 2013, 23:09

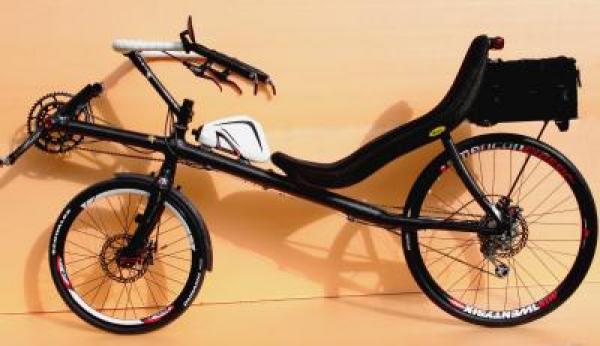

Le "SPE 29er" ? effectivement me donne des idées ...TD 2x700 a disc...alu assemblé carbon.

Avec cet acier c'est bien plus rapide a faire , donc je continue ...en images

Les tubes sont pointés

 ça me parait corect ?

Je vais couper au trait et utilisé ce plongeur alu pas trop lourd



Ouf !! l'étrier est enfin en bonne place .
Les haubans intermédiaires sont supprimés apres soudage complet .
Renfort par un sabot sous l'assemblage des 2 gros tubes...



Réorienté les entailles d'axes de roues vers le bas ...


Le maintient supérieur de pivot de fourche est fait de tubes alu , donc soudure alu , et j'apprend que l'artisan qui me fait ces soudures alu est aux Baleares ... non mais ch'te jure ! Rolling Eyes

A suivre...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Berniche
Accro du forum


Messages : 1662
Date d'inscription : 28/09/2007

MessageSujet: Re: TD orange -mécanic   Jeu 10 Oct 2013, 11:31

"Ça me rappelle quelque chose ce TD acier "

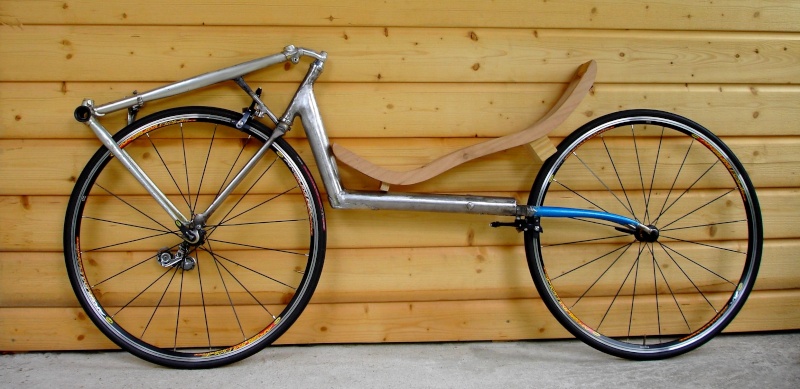

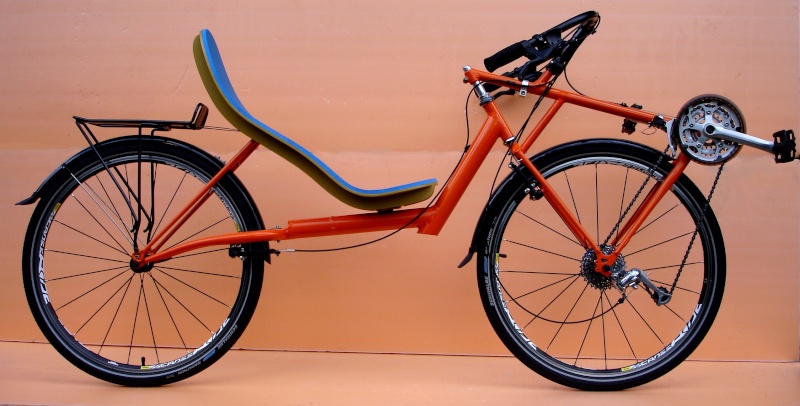

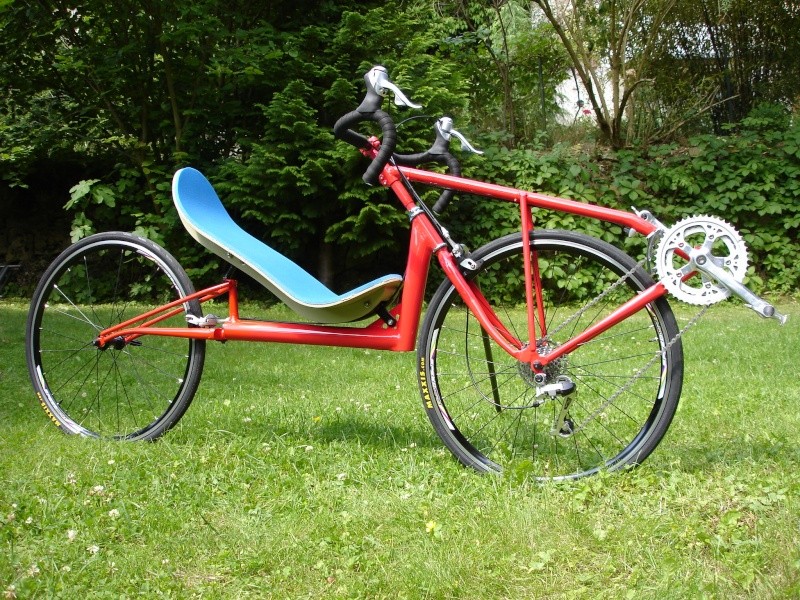

TD

"les amateurs de TDs sont vivement intéressés bounce"
vtdtc

"mais c'est bizarre Suspect"
orange –mécanic Laughing
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
papou53
Posteur de bronze


Messages : 250
Âge : 62
Localisation : mayenne
VPH : TD Letrange - Cruzbike Silvio - Zockra HR650
Date d'inscription : 01/12/2007

MessageSujet: Re: TD orange -mécanic   Jeu 10 Oct 2013, 12:13

le Letrange 1 me sert tous les dimanches.

Plus de 10000 km à son guidon et toujours aucun signe de casse.

C'est du costaud c'est clair, mais le revers de la médaille c'est le poids scratch

aujourd'hui 17 kg en ordre de marche... pale trop déséquilibré vers l'AV

le cadre AR en gros tubes d'acier plus la fourche (et renforcée...),
le cadre AV surdimensionné en acier avec la potence réglable à plongeur(+500g à elle seule),
l'équipement plutôt bas de gamme

Après 2 ans d'utilisation c'est à mon avis trop solide. réfléchis y Jean scratch
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sebastien
Accro du forum


Messages : 8358
Localisation : Laval
VPH : Eu...Lynx, Agenda, A-traction, Tandem M5, Leiba Record Ai...Sokol, TD Zockra, Milan Sl
Date d'inscription : 04/07/2007

MessageSujet: Re: TD orange -mécanic   Jeu 10 Oct 2013, 12:13

Jean, tenterais tu un TD plus "aéro" ? Wink
Pédalier plus haut que d'hab je crois et siège plus incliné...

J'avoue qu'un TD avec frein à disque à l'avant, ce serait une bonne idée et supprimerai les câbles qui peuvent parfois gêner au niveau de l'entrejambe.


Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://afvelocouche.fr
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

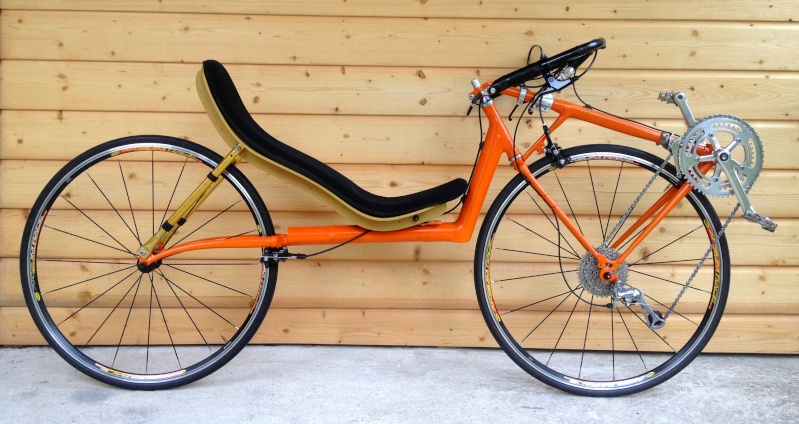

MessageSujet: TD orange-mécanic   Jeu 10 Oct 2013, 14:35

Bon alors merci Berniche de m'avoir griller ... j'abrège donc mes posts sur ma façon de faire de ce TD Shocked , il est effectivement fini depuis qq jours , comment t'est tu procurer ce fichier ? j'aimerai savoir scratch , car je ne l'ai jamais publié sur le net , sauf a un ami Alsacien en MP qui en fait un ??

Tu les as peut etre pas celles ci ...??? Razz

















apres 5 kms d'essaie , je peut engagé la copie conforme en carbon , apres avoir TRES apprécié la tenue de cap avec un U-Bar , et le siège réglable sur 10 cms de course et dossier pouvant toucher le pneu .
Vieux pédalier "Nervar" 53-42 et manivelles présentables , par contre les pédales sont horrrribles avec un vieux pas de vis Français , je refais ces pas au normes actuelles, tout ceci fonctionne a merveille avec les shifters bar-end et un dérailleur 105 sur une cassette 9 vit 11x34 , et chaine Ultégra .ce TD pese 13 kgs . (avec 2,5kgs de roues )
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
papou53
Posteur de bronze


Messages : 250
Âge : 62
Localisation : mayenne
VPH : TD Letrange - Cruzbike Silvio - Zockra HR650
Date d'inscription : 01/12/2007

MessageSujet: Re: TD orange -mécanic   Jeu 10 Oct 2013, 15:45

l etrange a écrit:
ce TD pese 13 kgs . (avec 2,5kgs de roues )
c'est bien Jean, tu progresses ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
marcel
Accro du forum


Messages : 3650
Âge : 57
Localisation : grenoble
VPH : Reynolds T bone+ trike ICE QNT electrisé+ Catrike road+ Vendetta cruzbike
Date d'inscription : 04/01/2006

MessageSujet: Re: TD orange -mécanic   Jeu 10 Oct 2013, 16:47

Quand lances tu la fabrication en série Very Happy
car je pense que tu aurais de la demande
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://maflaux.wix.com/marcel-velo-couche En ligne
MIB54
Pilier du forum


Messages : 908
Âge : 68
Localisation : Nancy (environs)
VPH : Catrike Road Catrike 700
Date d'inscription : 06/01/2007

MessageSujet: Re: TD orange -mécanic   Jeu 10 Oct 2013, 17:22

Commencé hier à 0h17 et déjà fini : Chapeau Jean. Je serai curieux de faire un essai...

Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
jotyr
*


Messages : 32
Localisation : vosges
Date d'inscription : 06/09/2009

MessageSujet: Re: TD orange -mécanic   Jeu 10 Oct 2013, 18:15

ah berniche, tu as oublié le td carbonne.... (et aussi le met-bach qui est à vendre, je crois, mais c'est un propulsion)

à l etrange, bravo pour les astuces simples (d'utilisation) des réglages et pour cette nouvelle réalisation;
nul doute que ton futur td carbone sera très abouti...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JC25
Posteur d'argent


Messages : 407
Âge : 59
Localisation : Besançon
VPH : Agenda Performer rouge/TD autoconstruction
Date d'inscription : 01/05/2010

MessageSujet: Re: TD orange -mécanic   Jeu 10 Oct 2013, 19:06

Toujours aussi magnifique.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bubu
Posteur de bronze


Messages : 231
Âge : 58
Localisation : Sud Deux Sevres
VPH : Challenge Seiran SL - Alleweder KV4 - Pino
Date d'inscription : 14/09/2007

MessageSujet: Un mulet ???   Jeu 10 Oct 2013, 20:05

Si je comprends bien, c'est un bon à tirer pour une série carbone que tu viens de réaliser ? un mulet en quelque sorte ... le jour où tu t'en sépares, fais le moi savoir, comme le montre mon avatar j'adore ces bestiaux !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: TD orange -mécanic   Jeu 10 Oct 2013, 20:56

Merci a vous tous pour vos compliments ça fait toujours plaisir !

Non non Michel !(MiB54) j'ai commencer il ya 2 semaines tout de meme , pas de probleme pour un essaie Very Happy

Fabriqué en petite série ? Marcel ... pas certain scratch

Alors Papou53 ... avec 2 roues AMC = 600 grammes en moins , et un siège carbon = encore 500 gr en moins , ça nous ferais 11,9kgs ...

Quand au Met-Bach ...Jotyr , il n'est plus a vendre , ou alors en kitcadre peut etre ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: TD orange-mécanic   Jeu 10 Oct 2013, 21:55

Tu devine bien Sébastien , plus aéro ... et en disc ...comme ce projet , mais en roues 700 ,( ici en 559 ) et tout de meme mettre les mains au sol sans déclipsé

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Berniche
Accro du forum


Messages : 1662
Date d'inscription : 28/09/2007

MessageSujet: Re: TD orange -mécanic   Jeu 10 Oct 2013, 22:28

"... il n'est plus a vendre , ou alors en kitcadre peut etre ..."
Cliquer sur l' image pour
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: TD orange -mécanic   Jeu 10 Oct 2013, 22:34

Tu ne m'as pas répondu Berniche !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tifoxis
Pilier du forum


Messages : 769
Âge : 61
Localisation : Rives 38 (près de Grenoble)
VPH : Optima Baron 2008
Date d'inscription : 18/03/2008

MessageSujet: Re: TD orange -mécanic   Mar 07 Jan 2014, 10:47

Alors ça y est, ton TD est à vendre! dommage que tu sois trop loin, je serai bien allé l'essayé!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://lewisandclark.free.fr/
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: TD orange -mécanic   Mar 07 Jan 2014, 22:38

Je suis a ta disposition Tifoxis et peut t'eberger sur plusieurs jours pour les essaies  Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tifoxis
Pilier du forum


Messages : 769
Âge : 61
Localisation : Rives 38 (près de Grenoble)
VPH : Optima Baron 2008
Date d'inscription : 18/03/2008

MessageSujet: Re: TD orange -mécanic   Mer 08 Jan 2014, 07:50

l etrange a écrit:
Je suis a ta disposition Tifoxis et peut t'eberger sur plusieurs jours pour les essaies  Smile

Merci, je note, mais j'ai un calendrier un peu chargé ces temps ci, et pour trouver un moment, ça va être dur!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://lewisandclark.free.fr/
fabien
Pilier du forum


Messages : 975
Âge : 31
Localisation : Lassy
VPH : Trop ? Vélo pliant, TD et vélos normaux
Date d'inscription : 18/02/2010

MessageSujet: Re: TD orange -mécanic   Mer 08 Jan 2014, 21:33

C'est vrai que c'est tentant dis comme cela.
A ce propos, J'ai pas lu pour quel taille de pilote est prévue ce TD, je suis aveugle ?

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://fabienphoto.eu/
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: TD orange -mécanic   Mer 08 Jan 2014, 21:58

je te dit tout en MP ... Fabien .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: TD orange -mécanic   Aujourd'hui à 08:43

Revenir en haut Aller en bas

TD orange -mécanic
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Orange-Mécanic : Ma Mini
» TD orange -mécanic
» XR 1200, ou l'orange sanguine !
» Peinture orange sanguine Megane RS
» PEAU D ORANGE

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum du Vélorizontal, vélo couché et autres véhicules à propulsion humaine :: Les Points spécifiques :: Le Coin du Constructeur amateur-
Sauter vers:
