MessageSujet: Adaptateur pour montage disque 6 boulons sur moyeu Center Lock   Dim 24 Mar 2013, 22:51

Nous venons de remplacer la roue AV de notre Pino par une roue avec un moyeu Son 20R.

Le moyeu SON 20R (aka SON Delux actuellement) n'existe qu'en center lock, pas de version 6 boulons.

Le disque est celui d'origine (un Avid Code R 203mm) que nous avons monté via un adaptateur Shimano 6 boulons vers center lock. L'adaptateur est composé d'un anneau avec un trou intérieur cranté et sur sa face extérieure six plots qui viennent s’emboîter dans les 6 trous de fixation du disque. L'adaptateur et le disque sont simultanément verrouillés par une grosse rondelle filetée qui se visse dans le filet du moyeu.

Cet adaptateur doit normalement se serrer avec un outil spécial (du Shimano tout craché) que nous n'avons évidemment pas.

Nous l'avons donc serré a la main le plus fort possible mais sans très bien savoir quel couple nous avons appliqué.

Certains d'entre vous savent-il si le couple préconisé est critique ? Le disque est bien serré, pas de jeu latéral et il tombe pile poil dans l’étrier, comme le montage d'origine avec un moyeu disque 6 boulons.

Par contre il y a un petit jeu de pivotement, les six plots doivent être un petit peu plus petits que les trous du disque ce qui permet au disque de pivoter un tout petit peu par rapport a la roue. Mais comme le couple sur le disque se fait toujours dans le même sens, je ne pense pas que cela pose problème ?

Nous n'avons pas pu essayer le vélo car en ce 24 mars, il y avait 6cm de neige ce matin a Bruxelles !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Matthieu
Accro du forum
avatar

Messages : 1616
Âge : 39
Localisation : Saint Antoine du Rocher (37)
VPH : Baron, XLow, Catrike road
Date d'inscription : 07/09/2006

MessageSujet: Re: Adaptateur pour montage disque 6 boulons sur moyeu Center Lock   Lun 25 Mar 2013, 14:07

Attention à bien vérifier si l'adaptateur supporte un disque 200mm et les contraintes qui vont avec !

L'outil est le même que pour serrer une cassette donc pas si spécifique que ça.

Sans avoir le couple en tête, il est important et ça ne se sert pas à la main !

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://recumbentwheels.blogspot.com
Fleur
Accro du forum
avatar

Messages : 2504
VPH : Toxy ZR, tandem Hase Pino
Date d'inscription : 26/06/2009

MessageSujet: Re: Adaptateur pour montage disque 6 boulons sur moyeu Center Lock   Lun 25 Mar 2013, 14:13

IL est indiqué 40Nm, pas si important que cela.

Par contre, aucune indication de diamètre de disque maxi sur l'adaptateur Shimano ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Matthieu
Accro du forum
avatar

Messages : 1616
Âge : 39
Localisation : Saint Antoine du Rocher (37)
VPH : Baron, XLow, Catrike road
Date d'inscription : 07/09/2006

MessageSujet: Re: Adaptateur pour montage disque 6 boulons sur moyeu Center Lock   Lun 25 Mar 2013, 15:16

même couple que pour la cassette donc serré fort.

Le DT Swiss est limité à 210mm, le shimano est plus costaud vu son poids donc pas de soucis.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://recumbentwheels.blogspot.com
Fleur
Accro du forum
avatar

Messages : 2504
VPH : Toxy ZR, tandem Hase Pino
Date d'inscription : 26/06/2009

MessageSujet: Re: Adaptateur pour montage disque 6 boulons sur moyeu Center Lock   Lun 25 Mar 2013, 15:24

L'adaptateur c'est cela:
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Matthieu
Accro du forum
avatar

Messages : 1616
Âge : 39
Localisation : Saint Antoine du Rocher (37)
VPH : Baron, XLow, Catrike road
Date d'inscription : 07/09/2006

MessageSujet: Re: Adaptateur pour montage disque 6 boulons sur moyeu Center Lock   Lun 25 Mar 2013, 15:25

40 Nm = 20kg appliqué sur l'extrémité d'une clé de 20 cm
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://recumbentwheels.blogspot.com
Fleur
Accro du forum
avatar

Messages : 2504
VPH : Toxy ZR, tandem Hase Pino
Date d'inscription : 26/06/2009

MessageSujet: Re: Adaptateur pour montage disque 6 boulons sur moyeu Center Lock   Lun 25 Mar 2013, 16:01

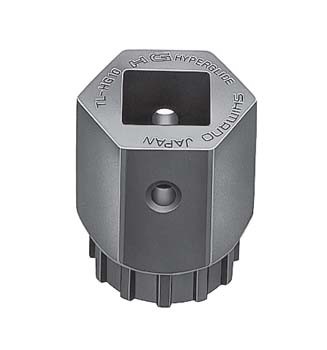

L'outil a cassette, c'est ça :
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
O'Leave
Admin
avatar

Messages : 3127
Âge : 43
Localisation : Pessac (33)
VPH : Metabike "Vélotaff Edition" / Kostka 26x20 / Mono "Confrérial"
Date d'inscription : 18/11/2007

MessageSujet: Re: Adaptateur pour montage disque 6 boulons sur moyeu Center Lock   Lun 25 Mar 2013, 16:19

L'outil ne coûte pas très cher (du moins les équivalents qui fonctionnent aussi) et rend de bons services quand on a une cassette. Dans le cas d'un Rohloff, l'achat est clairement moins justifié.
Au pire, il doit être possible de demander à un vélociste compatissant ou une connaissance, du forum ou d'ailleurs, de s'acquitter du montage.
Pour avoir jouer avec une clé dynamométrique fut-un temps, je confirme que 40mN c'est "beaucoup", bien plus qu'un serrage manuel.
Bon courage.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fleur
Accro du forum
avatar

Messages : 2504
VPH : Toxy ZR, tandem Hase Pino
Date d'inscription : 26/06/2009

MessageSujet: Re: Adaptateur pour montage disque 6 boulons sur moyeu Center Lock   Mar 26 Mar 2013, 11:02

Bon, et bien le problème est résolu.

Le vélociste chez qui nous nous étions approvisionnés nous a refiler un adaptateur a sa sauce constitué d'une bague de verrouillage Shimano du kit Shimano SM-RTAD10 (celui de ma photo) mais d'un adaptateur center lock sans marque en une seule pièce d'alu qui ne correspond pas a la bague de verrouillage Shimano (cette bague s'utilise comme on le voit sur la photo avec une grosse rondelle qui s'emboite sur les 6 plots et un circlip). En plus les plots de l'adaptateur Shimano sont en acier et dépassent du disque alors que ceux de l'adaptateur sans marque sont en alu affleurent le disque.

Bref, le bonhomme nous a donner un bricolage a sa sauce pour un équipement de sécurité essentiel comme le freinage avant, potentiellement dangereux (on lui avait bien dit que c'était pour un tandem en plus) On lui a rapporté sa merde en lui exprimant clairement notre mécontentement.

Nous avons monté un adaptateur Shimano SM-RTAD10 et maintenant tout est OK.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



MessageSujet: Re: Adaptateur pour montage disque 6 boulons sur moyeu Center Lock   Mar 05 Jan 2016, 23:58

Bon c'est un peu le contraire de ce post.

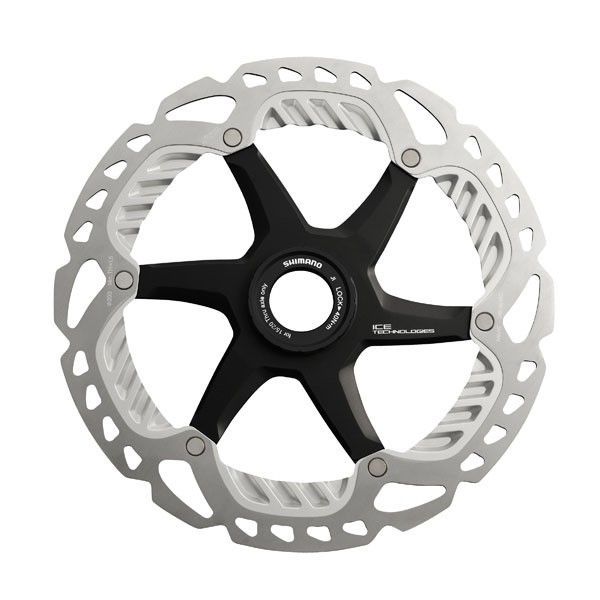

Ça me tenterai de mettre des Shimano XTR ventilés de 160 mm avec plaquettes céramiques.

Comme ça :



Sauf que le Vortex a une monte en disques à 6 trous et là c'est un centerlock

Est-ce qu'il suffit juste de mettre un adaptateur ??? Ça existe ???  scratch
Revenir en haut Aller en bas
chabizar
Accro du forum
avatar

Messages : 6594
Localisation : Villeurbanne
VPH : Giro 20 comme outil Leatherman - Stinger à l'hôpital - Baron en jachère
Date d'inscription : 26/03/2006

MessageSujet: Re: Adaptateur pour montage disque 6 boulons sur moyeu Center Lock   Mer 06 Jan 2016, 00:14

oui Shimano fait aussi un adaptateur qui permet de monter un disque center-lock sur un moyeu 6 trous ; je ne connais pas le numéro de la référence par coeur (le SM RTAD10, adaptateur dans l'autre sens, est plus connu)
