 le waw 119 de Daweed

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4 ... 21 ... 40  Suivant
AuteurMessage
doctoto
Pilier du forum
avatar

Messages : 934
Âge : 47
Localisation : crémieu (isère)
VPH : WAW 21;Zockra HR700
Date d'inscription : 25/07/2012

MessageSujet: Re: le waw 119 de Daweed   Lun 14 Jan 2013, 22:36

tu nous dira si tu fais percer le verre feuilleté ; quand j'ai fait découper le mien, je voulais aussi faire un trou (je pensais y passer l'axe de l'essuie-glace) mais le vitrier me l'a déconseiller en me disant que ça le fragiliserait trop. Du coup , j'ai fait autrement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
daweed
Accro du forum
avatar

Messages : 4471
Âge : 24
Localisation : Vendée
VPH : velomobile waw 119, et divers vélomobiles
Date d'inscription : 15/08/2010

MessageSujet: Re: le waw 119 de Daweed   Lun 14 Jan 2013, 22:43

en parlant d'essuie-glace, je pense finalement faire comme toi pour le servomoteur, je vais le placer entre le balai et l'axe de pivot de ce dernier. non pas pour une question de débattement, mais plus pour exploiter au mieux le couple du servo sans trop le fatiguer, et aussi gagner en discretion.


enfin, je n'ai encore rien commencé a part un banc d'essai pour le système... et je ne suis pas encore décidé...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.velomobile-france.com/
joss76
Accro du forum
avatar

Messages : 1815
Âge : 29
Localisation : seine maritime
VPH : waw 58 électro-solarisé
Date d'inscription : 26/12/2011

MessageSujet: Re: le waw 119 de Daweed   Lun 14 Jan 2013, 22:45

je ne pense pas non plus que percer le verre soit une bonne idée , il vaut mieux le fixer via un joint comme sur les 2cv c'est ultra simple Wink sinon pour les cours , je peux te ramener de la résine époxy de moulage ( résine noire chargée ) le rendu est parfait si le moule est lisse et c'est très solide ( comme de la résine époxy quoi ...) j'ai aussi fait une grosse commande de carbone , il devrais m'en rester quelques M² Wink


Dernière édition par joss76 le Lun 14 Jan 2013, 22:58, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://sport-e-bike.fr
Zenedavtri
Accro du forum
avatar

Messages : 4395
Âge : 58
Localisation : Finistère nord
VPH : Duo de kett 1 tour VAE type klimax et 1 allround & Milan SL n°14 Thys 222 Quattrovélo N°9
Date d'inscription : 20/12/2010

MessageSujet: Re: le waw 119 de Daweed   Lun 14 Jan 2013, 22:48

Pas mal pour un début, on fera quelque chose de "toit".

Il ne te reste plus qu'à intégrer un arceau dans les montants et après tu pourras bicher dans le post "VM et sécurité" Laughing
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
daweed
Accro du forum
avatar

Messages : 4471
Âge : 24
Localisation : Vendée
VPH : velomobile waw 119, et divers vélomobiles
Date d'inscription : 15/08/2010

MessageSujet: Re: le waw 119 de Daweed   Lun 14 Jan 2013, 22:54

oui mais faudrait des arceaux de 40 mm de diametre pour que les intervenants du sujet tombent d'accord Laughing
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.velomobile-france.com/
pypat
Posteur d'argent
avatar

Messages : 487
Âge : 63
Localisation : Yonne 89
VPH : zoomer et scorpion pour Mymat
Date d'inscription : 10/11/2007

MessageSujet: Re: le waw 119 de Daweed   Lun 14 Jan 2013, 22:54

daweed a écrit:


- vendredi aprem, je file voir une entreprise de miroiterie et je fais découper mon verre feuilleté ! je vais peut etre aussi le faire percer aux quatre coins pour le fixer... sauf si c'est trop cher...

Attention aux petits trous dans les coins un verre feuilleté en 33.2, c'est : 2 verres de 3 mm donc très fin et fragile demande conseil pour un collage.
IL existes différentes colles ou double face super caustaud . Si rien ne parai convainquant tu peut brider le verre avec des petites pattes ou un contre cardre.
Dans le cas ou tu mets des pattes, attention qu'il n'y a pas de bord anguleux qui appuis sur l’arrête du verre qui le ferra immanquablement filer en car de choc (un nid de poule sur la route et paf le chienle verre fendu). Pour éviter ça un petit bout de caoutchouc entre la patte et le carreau.

Pour ce qui est du collage je vais me renseigner au boulot.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Zenedavtri
Accro du forum
avatar

Messages : 4395
Âge : 58
Localisation : Finistère nord
VPH : Duo de kett 1 tour VAE type klimax et 1 allround & Milan SL n°14 Thys 222 Quattrovélo N°9
Date d'inscription : 20/12/2010

MessageSujet: Re: le waw 119 de Daweed   Lun 14 Jan 2013, 22:54

Joss ta résine noire c'est du gel coat époxy, je pense ?

Tu gagneras un peu de masse avec du carbone (1,7 au lieu de 2,54 de densité) mais surtout il sera plus raide si c'est utile ?

Sinon, le verre tu peux le coller au mastic, demande à Joël il te dira ce qu'il faut.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pypat
Posteur d'argent
avatar

Messages : 487
Âge : 63
Localisation : Yonne 89
VPH : zoomer et scorpion pour Mymat
Date d'inscription : 10/11/2007

MessageSujet: Re: le waw 119 de Daweed   Lun 14 Jan 2013, 22:57

Pour les petits trous je me suis fait griller Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
daweed
Accro du forum
avatar

Messages : 4471
Âge : 24
Localisation : Vendée
VPH : velomobile waw 119, et divers vélomobiles
Date d'inscription : 15/08/2010

MessageSujet: Re: le waw 119 de Daweed   Lun 14 Jan 2013, 23:00

oui je pensais aussi coller le verre au mastic, mais finalement après réflexions (je voulais pouvoir démonter le verre) je peut aussi faire des petites pieces vissées aux quatres coins pour venir pincer le verre un peu comme dans le miroir qui est au dessus votre lavabo dans votre salle de bain.

mais démonter le verre n'est pas non plus indispensable...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.velomobile-france.com/
joss76
Accro du forum
avatar

Messages : 1815
Âge : 29
Localisation : seine maritime
VPH : waw 58 électro-solarisé
Date d'inscription : 26/12/2011

MessageSujet: Re: le waw 119 de Daweed   Lun 14 Jan 2013, 23:03

personnes ne veux de mes joints de 2cv Sad

sans rire , non ce n'est pas du gelcoat , c'est de la résine chargé ( bi composant) celle la le rendu est ultra solide et permet de sortir pas mal de pièces du même moule



Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://sport-e-bike.fr
Leloublan
Accro du forum
avatar

Messages : 3023
Âge : 66
Localisation : La Tour De Peilz,Suisse
VPH : LELOUBLAN Carbone MID RACER,,LELOUBLAN Carbone PLIABLE,LELOUBLAN CITY
Date d'inscription : 22/10/2007

MessageSujet: Re: le waw 119 de Daweed   Lun 14 Jan 2013, 23:16

Découper du stratifié verre ou carbone même tres épais

C est a la sauteuse avec une lame dite carrelage,pas de dents mais du carbure sur la lame comme si on avait collé des grains

http://www.bosch-pt.com/bosch-diy-helpsite/Category.jsp?country=BE&lang=fr&ccat_id=93594&ccat_id_bl=96646

http://www.castorama.fr/store/Lame-pour-materiaux-abrasif-special-carrelage-76-mm-prod7580015.html?navAction=jump&isSearchResult=true

tres longue durée de vie si on ne la casse pas par faute de manipulation.................
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
yffig
Pilier du forum
avatar

Messages : 949
Âge : 43
Localisation : Chantepie
VPH : Baron xs,Vae droit Cybien et remorque Bob yak, velo de ville, vtt raleigh
Date d'inscription : 01/06/2012

MessageSujet: Re: le waw 119 de Daweed   Mar 15 Jan 2013, 04:54

Pour ton aller retour en bretagne, Daweed pourquoi pas essayer les sites de covoiturages.
Covoiturage.fr ou covoiturage.com.
Et il y en a d' autres.


Dernière édition par yffig352009 le Mar 15 Jan 2013, 09:00, édité 2 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
yffig
Pilier du forum
avatar

Messages : 949
Âge : 43
Localisation : Chantepie
VPH : Baron xs,Vae droit Cybien et remorque Bob yak, velo de ville, vtt raleigh
Date d'inscription : 01/06/2012

MessageSujet: Re: le waw 119 de Daweed   Mar 15 Jan 2013, 05:01

Il y a aussi le site: troc de train .
Des particuliers qui revendent leurs billets prems.
Je crois qu il y a un site lié a la SNCF.
idtgv je crois.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
joss76
Accro du forum
avatar

Messages : 1815
Âge : 29
Localisation : seine maritime
VPH : waw 58 électro-solarisé
Date d'inscription : 26/12/2011

MessageSujet: Re: le waw 119 de Daweed   Mar 15 Jan 2013, 10:02

déjà daweed , je dois pouvoir te prendre à Renne en voiture
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://sport-e-bike.fr
daweed
Accro du forum
avatar

Messages : 4471
Âge : 24
Localisation : Vendée
VPH : velomobile waw 119, et divers vélomobiles
Date d'inscription : 15/08/2010

MessageSujet: Re: le waw 119 de Daweed   Mar 15 Jan 2013, 10:12

Ahah ?! Je vais voir les trains pour Rennes ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.velomobile-france.com/
daweed
Accro du forum
avatar

Messages : 4471
Âge : 24
Localisation : Vendée
VPH : velomobile waw 119, et divers vélomobiles
Date d'inscription : 15/08/2010

MessageSujet: Re: le waw 119 de Daweed   Jeu 17 Jan 2013, 19:52

Bon j'ai pas eu le temps d'avancer mon toit ces derniers soirs de semaine... mais j'ai réfléchi et je me suis dis qu'il valait peut etre mieux d'attendre de voir comment ça se passe avec le pare-brise et tout, avant de peindre quoi que ce soit...

Si je dois percer pour fixer mon essuie-glace, fixer mes plexi et mon pare-brise, autant le faire à brut.
Dans un premier temps je vais mettre le pare-brise en verre sans essuie glace mais avec rainX histoire de constater les différences de visi par rapport à la visière plexi d'origine.

Une fois que l'ensemble électrique et mécanique est validé, alors je m'occuperais de la finition.

le fait de ne pas peindre immédiatement me permet de rajouter de la fibre ou de la résine là ou il y en aura besoin, notamment pour protéger le servomoteur qui actionne l'essuie glace, sous la pluie sa durée de vie est limitée et je veux caréner cet ensemble.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.velomobile-france.com/
daweed
Accro du forum
avatar

Messages : 4471
Âge : 24
Localisation : Vendée
VPH : velomobile waw 119, et divers vélomobiles
Date d'inscription : 15/08/2010

MessageSujet: Re: le waw 119 de Daweed   Ven 18 Jan 2013, 18:16

Bon ben la neige et la pluie n'a pas vraiment motivé mon planning du jour Rolling Eyes : je n'ai pas été voir l'entreprise pour la découpe du verre du pare-brise...bref.

du coup j'ai profité de la relative lumière pour prendre quelques clichés du toit en place sur waw119 :















Je trouve que les deux montants donnent un petit caractère sportif au waw...j'aime bien !


toutes les images ici



j'ai hâte à le finir ! Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.velomobile-france.com/
Magnum
Accro du forum
avatar

Messages : 11292
Âge : 66
Localisation : Brest
VPH : Quest carbone 559 assisté (Pikachu), Waw 313 assisté(KaWa), VAE Moustache (Black Swan), remorque Taifun. Ex: Milan SL carbone 028, Waw Raw 127 assisté, Quest XS carbone assisté, Ice Adventure 3 FS, Ice Sprint 3 FS, Ice Vortex+.
Date d'inscription : 23/07/2010

MessageSujet: Re: le waw 119 de Daweed   Ven 18 Jan 2013, 18:20

Oui, il a une gueule d'ancien avion de chasse!

Beau boulot, continue!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
labajo
***
avatar

Messages : 198
Âge : 57
Localisation : Saint Jean de Monts 85160
VPH : WAW 140
Date d'inscription : 17/01/2007

MessageSujet: Re: le waw 119 de Daweed   Ven 18 Jan 2013, 18:46

Bonsoir david

lien picasaweb==> Désolé, cette page est introuvable.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bison couché
Accro du forum
avatar

Messages : 2563
Âge : 44
Localisation : Genève
VPH : Schlitter Encore "Zéphir", Thys 209 "Aquarius", vd Vortrieb&Rohloff "IP67", vd Open Cycle U.P. "Bucéphale", anciennement: metaphysic 700 "la libellule", Waw
Date d'inscription : 13/08/2010

MessageSujet: Re: le waw 119 de Daweed   Ven 18 Jan 2013, 18:59

Jolie!

daweed a écrit:
Je trouve que les deux montants donnent un petit caractère sportif au waw...
C'est vrai que ça manquait gravement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
daweed
Accro du forum
avatar

Messages : 4471
Âge : 24
Localisation : Vendée
VPH : velomobile waw 119, et divers vélomobiles
Date d'inscription : 15/08/2010

MessageSujet: Re: le waw 119 de Daweed   Ven 18 Jan 2013, 19:26

dans le futur, je vais faire en sorte que ce toit puisse s'adapter sur la plupart des modèles, leur donnant ainsi la touche sportive... Very Happy


@ Labajo :ah oui, c'est parce que je l'ai mis en "privé"...je corrige ça !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.velomobile-france.com/
labajo
***
avatar

Messages : 198
Âge : 57
Localisation : Saint Jean de Monts 85160
VPH : WAW 140
Date d'inscription : 17/01/2007

MessageSujet: Re: le waw 119 de Daweed   Ven 18 Jan 2013, 19:37

Bonsoir david

merci pour la correction
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
daweed
Accro du forum
avatar

Messages : 4471
Âge : 24
Localisation : Vendée
VPH : velomobile waw 119, et divers vélomobiles
Date d'inscription : 15/08/2010

MessageSujet: Re: le waw 119 de Daweed   Sam 19 Jan 2013, 12:55

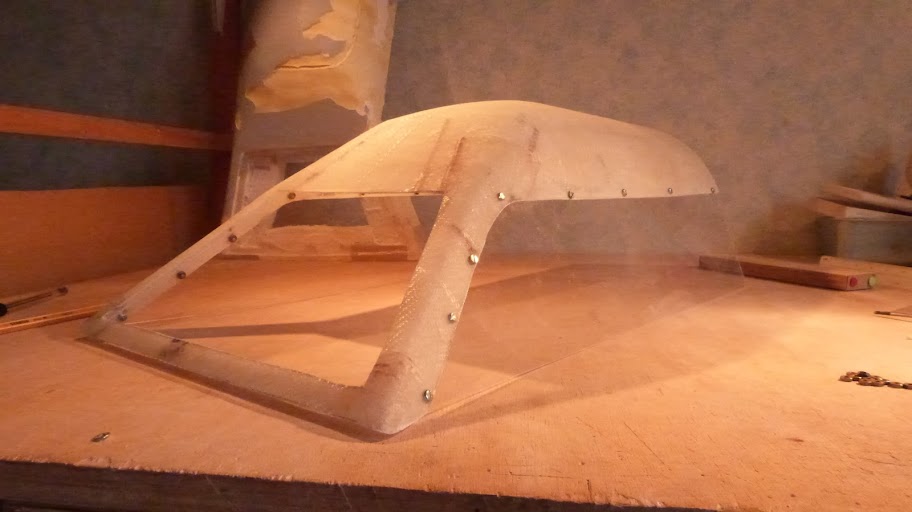

j'ai fixé les deux plexi latéraux, pour l'instant j'ai mis ce que j'avais, CAD du plexi basique fragile... après je mettrais du polycarbonate.





ce qu'il reste du moule perdu :



en fait j'ai découvert que l'aprêt a traversé la couche de plâtre et à attaqué la mousse ! heureusement le plâtre à gardé toute sa forme donc j'ai pas eu de soucis. mais c'est )à savoir, la prochaine fois je ferait autrement.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.velomobile-france.com/
Zenedavtri
Accro du forum
avatar

Messages : 4395
Âge : 58
Localisation : Finistère nord
VPH : Duo de kett 1 tour VAE type klimax et 1 allround & Milan SL n°14 Thys 222 Quattrovélo N°9
Date d'inscription : 20/12/2010

MessageSujet: Re: le waw 119 de Daweed   Sam 19 Jan 2013, 13:08

Et tu vas le fixer comment ton toit?

Je me suis dit hier que ce serait mieux d'avoir juste une visière ouvrable et du fixe sur les cotés tout en conservant la possibilité de rouler sans le toit comme actuellement. Idea
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
daweed
Accro du forum
avatar

Messages : 4471
Âge : 24
Localisation : Vendée
VPH : velomobile waw 119, et divers vélomobiles
Date d'inscription : 15/08/2010

MessageSujet: Re: le waw 119 de Daweed   Sam 19 Jan 2013, 13:51

ben ma visière n'est pas sensée être ouvrable (à cause de l'essuie glace qui annule la non-visibilité sous la pluie).
Le creux formé par la bavette laisse un espace qui servira pour la ventilation du p-b

Le système de fixation va reprendre les 4 molettes d'origines donc on peut virer ce toit avec autant de facilité que pour celui d'origine.


dans les projets d'amélioration de ce proto, il est question d'intégrer une petite lucarne à coulisse sur les plexi latéraux. De cette façon on facilite la communication avec l'extérieur, et puis en cas de longue côte, cela permet de garder une bonne visi latérale si besoin et aussi d'augmenter la ventilation.

Dans le tout premier croquis (qui fût à l'origine du projet) j'avais déjà imaginé ces ouverture latérales...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.velomobile-france.com/
Contenu sponsorisé




MessageSujet: Re: le waw 119 de Daweed

Revenir en haut Aller en bas

le waw 119 de Daweed
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 3 sur 40Aller à la page : Précédent  1, 2, 3, 4 ... 21 ... 40  Suivant
 Sujets similaires
-
» présentation : daweed optima stinger
» Un nouveau Milan sur le forum
» le waw 119 de Daweed
» le waw 119 de Daweed
» le waw 119 de Daweed

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum du Vélorizontal, vélo couché et autres véhicules à propulsion humaine :: Les Points spécifiques :: Vélomobiles-
Sauter vers:
