 garde boue carbon

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: garde boue carbon   Mer 16 Jan 2013, 18:51

Vu les tres basses températures , il est grand temp de fabriquer un garde boue pour roue de 451 , en carbon .

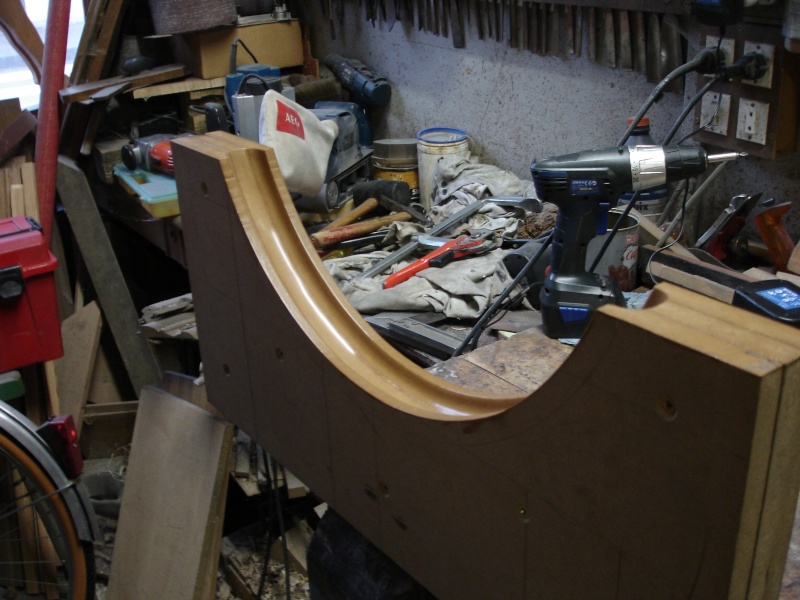

Je fait un moule assemblé et vissé avec 3 épaisseurs de 2 cms de paneaux médium , penser a l'espace souhaiter pour les gravillons , je met 10 m/m plus encore 2 m/m d'épaisseur de carbon , ceci determine le rayon externe du garde boue par rapport a la roue , toupie , ponçage sur cylindre a la toupie ... j'en passe ... 4 couches de vernis polyuréthan , bien tripolis , 2 couches de cire pour démoulé ,et on passe a la 1ere couche de carbon en 400 gr/m2 a bien plaquer dans le fond du moule , ensuite je dispose sur cette 1ere couche de carbon un film alimentaire , car je vais me servir d'une chambre a air pour compresser le tissus contre le moule , et ainsi obtenir une surface externe bien lisse ...

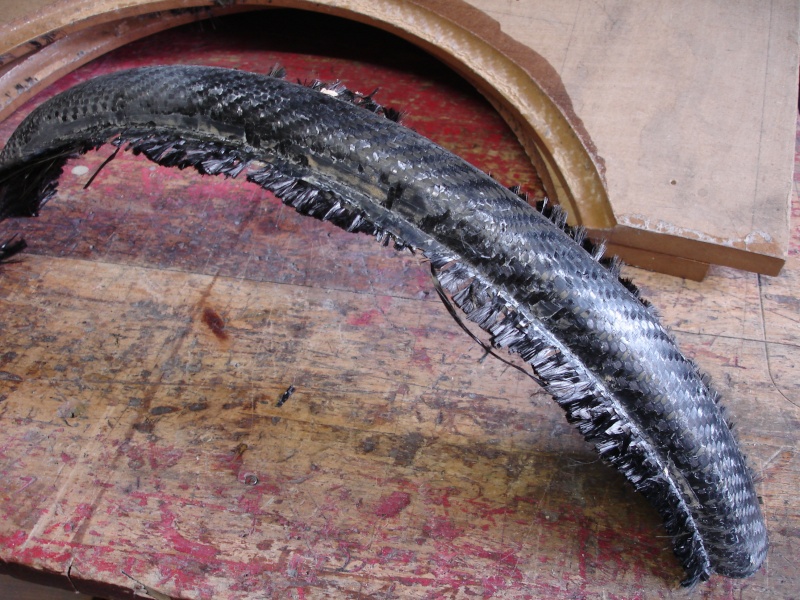

Alors le paneau médium pour le moule n'est pas l'idéal car au décoffrage ça s'est un peut déliter sur les bords , a l'avenir j'opteré pour du Framiré ou Frene .

Le garde boue est assez rigide , il ne serat fixer qu'en fond de fourche sur une petite platine .... encore qq grammes .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
djiji
Posteur d'or


Messages : 696
VPH : traction directe à empattement variable ( varioTAD )
Date d'inscription : 05/08/2007

MessageSujet: Re: garde boue carbon   Mer 16 Jan 2013, 19:15

Bravo.
Garde le moule, je pressens que tu vas avoir des Mp. Very Happy
Y'a un delta entre l'aspect au démoulage et l'aspect fini.
Qu'as tu fait comme étapes entre ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Leloublan
Accro du forum


Messages : 3023
Âge : 65
Localisation : La Tour De Peilz,Suisse
VPH : LELOUBLAN Carbone MID RACER,,LELOUBLAN Carbone PLIABLE,LELOUBLAN CITY
Date d'inscription : 22/10/2007

MessageSujet: Re: garde boue carbon   Mer 16 Jan 2013, 19:28

Pour les moules comme celui ci pense au MDF
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: garde boue carbon   Mer 16 Jan 2013, 20:54

A Djiji
Apres le démoulage , j'ai réenduit de résine toutes les ébarbures non mouillées , apres séchage il a étè facile de tout poncer au cylindre ponçeur , ensuite j'ai simplement ponçer avec du 200 et polis avec un chiffon , avec une couche de vernis ce sera pas mal .

MDF ... ?? merci Leloublan de me renseigné !

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Speedy Malric
Accro du forum


Messages : 3347
Localisation : Vannes (56)
VPH : HR02 carbone
Date d'inscription : 04/01/2006

MessageSujet: Re: garde boue carbon   Mer 16 Jan 2013, 21:09

Médium et MDF sont la même chose. Medium density fibreboard.

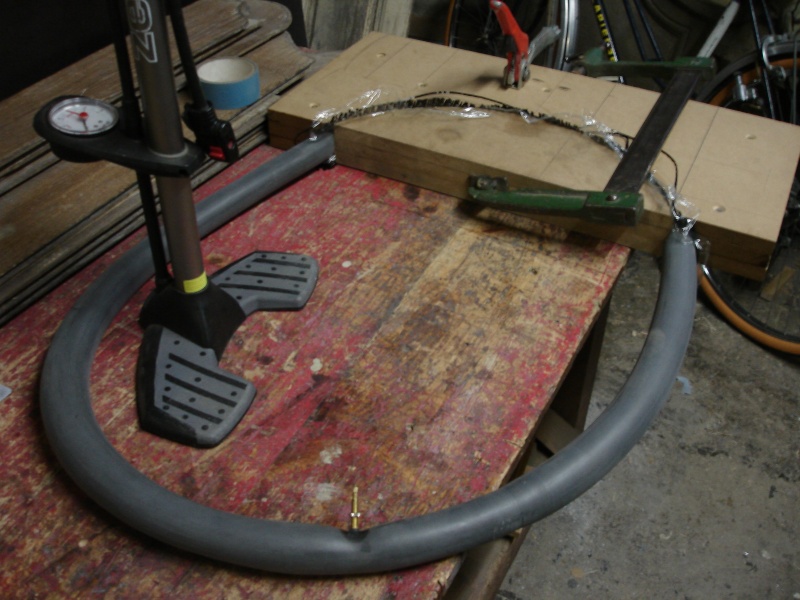

Tu n'avais pas assez de pression car ta chambre à air était libre donc la pression était très faible.
Tu peux faire un petit contre moule intérieur et tu auras un bon état de surface à l'intérieur et à l'extérieur.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://malricsworld.blogspot.com/
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: garde boue carbon   Mer 16 Jan 2013, 21:34

Merci Malric pour ta remarque , oui tres bonne idée d'un contre moule sur lequel je plaque une mousse Armaflex a la bonne densité et épaisseur, a faire pour ma roue arriere en 559 , donc pour le MDF ... je vais employer du multiplis comme pour tous mes moules a violon et cello.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Speedy Malric
Accro du forum


Messages : 3347
Localisation : Vannes (56)
VPH : HR02 carbone
Date d'inscription : 04/01/2006

MessageSujet: Re: garde boue carbon   Mer 16 Jan 2013, 22:24

Le MDF est très bien pour faire un moule mais il est préférable de mettre quelques couches de fibre de verre (60 à 100g) pour rendre la surface dure et étanche.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://malricsworld.blogspot.com/
Leloublan
Accro du forum


Messages : 3023
Âge : 65
Localisation : La Tour De Peilz,Suisse
VPH : LELOUBLAN Carbone MID RACER,,LELOUBLAN Carbone PLIABLE,LELOUBLAN CITY
Date d'inscription : 22/10/2007

MessageSujet: Re: garde boue carbon   Mer 16 Jan 2013, 23:56

Speedy Malric a écrit:
Médium et MDF sont la même chose. Medium density fibreboard.
Tu n'avais pas assez de pression car ta chambre à air était libre donc la pression était très faible.
Tu peux faire un petit contre moule intérieur et tu auras un bon état de surface à l'intérieur et à l'extérieur.

ok j avais pas capté le terme de médium ,trop l habitude de dire MDF....

ceci dit pour ceux qui veulent la faire simple on peut se passer de contre moule ,de mise en pression ou sous vide

il est tout a fait possible de bien plaquer le tissu au pinceau dans le moule
pour ca il faut plutot un tissu plus fin ,du sergé 200g/m2 de la patience pour bien imprégner les couches
et finir par une couche de resine bien imprégnée pour permettre un éventuel ponçage

je ne mettrai pas forcement de tissu de delamination car le pièce est tellement légère que l effort pour arracher le tissu pourrait
la casser

(et il est possible d utiliser certain garde boue comme moule)


Dernière édition par Leloublan le Jeu 17 Jan 2013, 08:58, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: garde boue carbon   Jeu 17 Jan 2013, 00:47

Bien d'accord avec toi Leloublan pour du 200gr car mon 400 gr n'est pas idéal a draper .

Je suis preneur d'un conseil pour le choix d'un vernis en bombe , SVP merci !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jeff
**


Messages : 103
Date d'inscription : 05/12/2009

MessageSujet: Re: garde boue carbon   Jeu 17 Jan 2013, 08:30

Bonjour

Ce garde boue est à la hauteur de tout le reste !! MAGNIFIQUE.
c'est chaque fois un grand plaisir de voir tes réalisations.

Merci de partager tes constructions et encore BRAVO !!

JEFF
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Magnum
Accro du forum


Messages : 10428
Âge : 65
Localisation : Brest
VPH : Quest carbone 559 assisté (Pikachu), Waw Raw 127 assisté(Enzo),Quest XS carbone assisté (Glaz Bihan), VAE Moustache (Black Swan), remorque Taifun. Ex: Milan SL carbone 028, VD Orbéa égino, Ice Adventure 3 FS, Ice Sprint 3 FS, Ice Vortex+.
Date d'inscription : 23/07/2010

MessageSujet: Re: garde boue carbon   Jeu 17 Jan 2013, 08:35

+1

Vous avez tous de l'or dans les mains.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Didier33
Modo


Messages : 7097
Âge : 57
Localisation : Marcheprime
VPH : Metabike 20X26 bleu rolhoffisé - Catrike Trail jaune Rohloffisé et électrifié
Date d'inscription : 04/05/2007

MessageSujet: Re: garde boue carbon   Jeu 17 Jan 2013, 10:31

Moi, je rêve de garde boue bien proportionnés à mes roues chaussées en 28-406 et 28-559 sur le meta.
Ceux que j'ai vu jusque là sont trop gros à mon goût.






Dit, monsieur Létrange...



__________________________________
"C'est déjà dur d'être pauvre, si en plus il faut se priver..." - Coluche -
"Y'a pas de grands, y'a pas de petits: La bonne longueur pour les jambes c'est quand les pieds touchent bien par terre" - Coluche aussi -
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
0'Leave
Admin


Messages : 2757
Âge : 42
Localisation : Pessac (33)
VPH : Metabike "Vélotaff Edition" / Kostka 26x20 / Mono "Confrérial"
Date d'inscription : 18/11/2007

MessageSujet: Re: garde boue carbon   Jeu 17 Jan 2013, 10:44

Didier, tu sais bricoler, tu as un peu de place, du temps, un pratiquant du carbone pas loin (ou un ex pratiquant, mais a priori pas avare de conseils). Alors fonce et fait vivre les compétences locales. Nous t'en serons reconnaissants .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: garde boue carbon   Jeu 17 Jan 2013, 12:05

Merci Jeff et Magnum Smile

Sur un 28-406 comme ceci Didier ... on pourais le rendre moins envelopant en ponçant 5m/m sur les bords , il serait a 40 grammes en 406 et +/-70 gr en 559 allez Didier lance toi
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Didier33
Modo


Messages : 7097
Âge : 57
Localisation : Marcheprime
VPH : Metabike 20X26 bleu rolhoffisé - Catrike Trail jaune Rohloffisé et électrifié
Date d'inscription : 04/05/2007

MessageSujet: Re: garde boue carbon   Jeu 17 Jan 2013, 13:58

Citation :
allez Didier lance toi
J'peux pas! C'est beaucoup trop haut! Et pis j'ai pas mon parachute... Laughing

Je n'ai surtout pas de local chauffé pour bricoler.
Ca attendra la belle saison, et l'association avec des carbonistes Girondins distingués,
comme le suggérait O'leave.
Spoiler:

De toute façon, j'ai des projets de modification de mes vélos qui me tiennent à coeur pour l'instant, et qui sont réalisables
facilement pour moi...

__________________________________
"C'est déjà dur d'être pauvre, si en plus il faut se priver..." - Coluche -
"Y'a pas de grands, y'a pas de petits: La bonne longueur pour les jambes c'est quand les pieds touchent bien par terre" - Coluche aussi -
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
Lolorizon
Pilier du forum


Messages : 860
Âge : 49
Localisation : St Médard en Jalles
VPH : Performer Titane
Date d'inscription : 29/08/2012

MessageSujet: Re: garde boue carbon   Jeu 24 Jan 2013, 09:25

C'est amusant, je compte réaliser des garde-boues pour ma première réalisation carbone. J'ai commencé le moule et je vais faire avec la technique évoqué par LELOUBLANC.
Ce sera dans le post de la fabrication de mon vélo couché...
à bientôt
LL
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://beaulivre.over-blog.com/
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: garde boue carbon   Jeu 24 Jan 2013, 17:24

Bonne idée Lolorizon ce serat tres interessant en image .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lolorizon
Pilier du forum


Messages : 860
Âge : 49
Localisation : St Médard en Jalles
VPH : Performer Titane
Date d'inscription : 29/08/2012

MessageSujet: Re: garde boue carbon   Jeu 24 Jan 2013, 20:09

Je ferai différent pour le montrer l'avancée des travaux. Je ferai de A à Z et je ne montrerai le déroulé qu'après et tout à la fois.
J'ai hâte
LL
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://beaulivre.over-blog.com/
Fleur
Accro du forum


Messages : 2172
VPH : Toxy ZR, tandem Hase Pino
Date d'inscription : 26/06/2009

MessageSujet: Re: garde boue carbon   Jeu 24 Jan 2013, 23:38

Superbe ton garde boue, il en jette un max !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: garde boue carbon   Mer 30 Jan 2013, 15:23

C'est mon garde boue arriere , euh ...ok !! je me suis pas casser le bonet Embarassed d'une pierre deux coups ! plutot déguisé en porte bagage a un suport monobras , mais 3 points de fixation .

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Didier33
Modo


Messages : 7097
Âge : 57
Localisation : Marcheprime
VPH : Metabike 20X26 bleu rolhoffisé - Catrike Trail jaune Rohloffisé et électrifié
Date d'inscription : 04/05/2007

MessageSujet: Re: garde boue carbon   Mer 30 Jan 2013, 16:44

Jean, t'es rien qu'un copieur! Laughing
Moi aussi j'ai fait un porte bagage en carbone.
Spoiler:


__________________________________
"C'est déjà dur d'être pauvre, si en plus il faut se priver..." - Coluche -
"Y'a pas de grands, y'a pas de petits: La bonne longueur pour les jambes c'est quand les pieds touchent bien par terre" - Coluche aussi -
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
l etrange
Accro du forum


Messages : 1651
Âge : 69
Localisation : Mirecourt (88)
VPH : home made TD carbon - bois - acier
Date d'inscription : 26/09/2006

MessageSujet: garde boue carbon   Mer 30 Jan 2013, 21:52

Eh oui !! pirat pirat pirat
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
