MessageSujet: Trike delta - Systeme d'entrainement d'une des 2 roues arrières    Ven 21 Sep 2012, 15:33

Bonjour à tous
voila j'ai en projet la construction d'un trike delta propulsion.
je n'ai pas trouver sur le site de post à se sujet.
j'aimerais savoir si l'un d'entre vous a résolu le problème de l'entrainement d'une des 2 roues arrières.
je vous remercie d'avance pour votre aide.

bonne route à tous
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
romu
***


Messages : 154
Âge : 47
Localisation : Rezé (Nantes)
Date d'inscription : 25/06/2008

MessageSujet: Re: Trike delta - Systeme d'entrainement d'une des 2 roues arrières    Ven 21 Sep 2012, 16:39

Quel est ton problème exactement ?

Parce que c'est ce que fait Hase par exemple :
  • Entrainement d'une seule roue arrière
  • Entrainement des 2 mais avec un différentiel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
neco41
*
avatar

Messages : 41
Âge : 53
Localisation : Loriol (26)
VPH : Autoconstruction
Date d'inscription : 25/02/2011

MessageSujet: Re: Trike delta - Systeme d'entrainement d'une des 2 roues arrières    Ven 21 Sep 2012, 16:48

une seule roue sur les deux suffira,
je cherche une solution simple à réaliser... si c'est possible ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
romu
***


Messages : 154
Âge : 47
Localisation : Rezé (Nantes)
Date d'inscription : 25/06/2008

MessageSujet: Re: Trike delta - Systeme d'entrainement d'une des 2 roues arrières    Ven 21 Sep 2012, 17:24

Tu trouveras surement des idées chez Hase, ici :
http://hasebikes.com
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Antec
Posteur d'argent
avatar

Messages : 510
Âge : 34
Localisation : Laon (02000)
VPH : Catrike Road, Hase Kettwiesel, Velokraft VK2, Grasshopper fx
Date d'inscription : 01/02/2008

MessageSujet: Re: Trike delta - Systeme d'entrainement d'une des 2 roues arrières    Ven 21 Sep 2012, 17:48

Les deltas construit "fait maison" que j'ai vu avaient les roues arrières montés sur des fourches de récup de vélo, rigide.
Les pignons était là comme d'habitude, la chaine allé en avant, puis un axe venait vers le milieu et une nouvelle chaine allait sur le plateau avant
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
neco41
*
avatar

Messages : 41
Âge : 53
Localisation : Loriol (26)
VPH : Autoconstruction
Date d'inscription : 25/02/2011

MessageSujet: Re: Trike delta - Systeme d'entrainement d'une des 2 roues arrières    Ven 21 Sep 2012, 18:22

ROMU
j'ai déjà regardé leur site, ils ont un système ''d'usine'', superbe il est vrai, mais pas reproductible sans usinage. Dans le principe je vois très bien comment faire, ce que je voudrais c pouvoir le réaliser simplement et ingénieusement !

ANTEC 51
oui je vois bien a quoi tu fais référence et c une solution, mais j'aurais préférer que ''l'ensemble'' soit dans l'axe du pédalier.
J'aurais voulu éviter d'avoir trop de vélo a désosser pour réaliser mon projet. Je pensais adapter des roues de BMX (en 20' avec un axe de 14) qui seraient fixées que d'un coté système que l'on trouve d’ailleurs aussi sur les trikes tapole.

doit bien y avoir un malin ....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
eric44
*


Messages : 49
Date d'inscription : 03/02/2011

MessageSujet: Re: Trike delta - Systeme d'entrainement d'une des 2 roues arrières    Lun 24 Sep 2012, 10:51

il est possible de s'inspirer des kits de transformation en trike type



sujet abordé déjà abordé entre autre ici ou là
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
hemirat
Nouveau / nouvelle


Messages : 5
Date d'inscription : 30/10/2012

MessageSujet: Re: Trike delta - Systeme d'entrainement d'une des 2 roues arrières    Mer 31 Oct 2012, 08:39

bonjour
tu peux prendre 2 velos identyque que tu met en //
ensuite tu couppe les tiges des petales
tu ne garde que la partie avec la vis de fixation sur le velo que tu passe au tour (ou a la meulleuse) afin de pouvoir l'enboiter dans un tube
entre les deux petales interieur
sur ce tube du soudde un pignion +/- au centre qui te renvoi vers le petalier .

voila je sais essayer de poster des photos
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sleibt
Admin
avatar

Messages : 3179
Âge : 44
Localisation : Rennes
VPH : Stee (Strada 92) / Saki / Incognito / Junior
Date d'inscription : 16/10/2010

MessageSujet: Re: Trike delta - Systeme d'entrainement d'une des 2 roues arrières    Mer 31 Oct 2012, 09:00

Bonjour,

Oui, une (ou des!) photos seraient plus explicites. Si je comprends bien ce dont vous parlez, il s'agit d'un systeme avec axe intermediaire et 3 chaines, conservant le triangle arriere de 2 velos classiques.

En pratique, nos vehicules ont besoin de vitesses; n'avez-vous pas des soucis de reglage entre les deux cotes?

Par ailleurs, creer une liaison rigide entre 2 pedaliers va generer des contraintes dans les boitiers car ils n'ont pas de liberte angulaire donc pas moyen d'absorber un desalignement. Ca risque de reduire la duree de vie des roulements.

Sebastien

PS: n'oubliez pas aussi une petite bafouille en "presentations"
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
neco41
*
avatar

Messages : 41
Âge : 53
Localisation : Loriol (26)
VPH : Autoconstruction
Date d'inscription : 25/02/2011

MessageSujet: Re: Trike delta - Systeme d'entrainement d'une des 2 roues arrières    Mer 31 Oct 2012, 18:17

je suis pas très sur que se soit efficace et ça risque d’être lourd en plus ...
je pense m'orienter vers un traction indirect, c'est un système éprouvé !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
hemirat
Nouveau / nouvelle


Messages : 5
Date d'inscription : 30/10/2012

MessageSujet: Re: Trike delta - Systeme d'entrainement d'une des 2 roues arrières    Mer 31 Oct 2012, 18:51

bonsoir je ne peux pas poster de photo avant 7 jours étant nouveau pale

pour les vitesses j'ai supprimer les deux dérailleurs des 2 vélos donc juste une chaine , moi je net pas de vitesse mais rien n'enpeche de monter sur le tube un jeu de pignons avec un dérailleur.

a+
.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
neco41
*
avatar

Messages : 41
Âge : 53
Localisation : Loriol (26)
VPH : Autoconstruction
Date d'inscription : 25/02/2011

MessageSujet: Re: Trike delta - Systeme d'entrainement d'une des 2 roues arrières    Mer 31 Oct 2012, 19:13

ça m’intéresse bien de voir comment tu as fait ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
A2piR
Accro du forum
avatar

Messages : 1744
Âge : 56
Localisation : Bréal sous montfort (35)
VPH : rider, artifice EPR, lynx, projet td , trike eco azub
Date d'inscription : 15/01/2008

MessageSujet: Re: Trike delta - Systeme d'entrainement d'une des 2 roues arrières    Mer 31 Oct 2012, 19:31

voir cette construction
http://velorizontal.bbfr.net/t7684-trike-asrael-enfant?highlight=trike+enfant

cela marche mais j'avais utiliser une tige fileté pour la liaison dans le système centrale et elle n'a pas tenu dans le temps
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
hemirat
Nouveau / nouvelle


Messages : 5
Date d'inscription : 30/10/2012

MessageSujet: Re: Trike delta - Systeme d'entrainement d'une des 2 roues arrières    Ven 09 Nov 2012, 20:15

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
hemirat
Nouveau / nouvelle


Messages : 5
Date d'inscription : 30/10/2012

MessageSujet: Re: Trike delta - Systeme d'entrainement d'une des 2 roues arrières    Ven 09 Nov 2012, 20:22

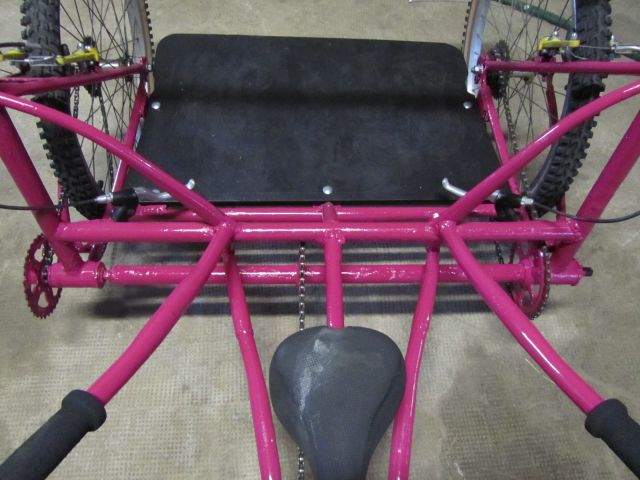

voila c'est un velo pour enfant , le velo cheval

un enfant pedale , un autre est debout sur la planche arriere noir , il dirige avec la corde
les deux enfant ont des frein a pied
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
