 Demain j'attaque la construction de mon vélo couché !

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7  Suivant
AuteurMessage
Zythum
Accro du forum


Messages : 1398
Âge : 52
Localisation : Bordeaux
VPH : HPV Street Machine GTe
Date d'inscription : 28/08/2009

MessageSujet: Re: Demain j'attaque la construction de mon vélo couché !   Sam 15 Sep 2012, 11:12

On peut le comprendre, il n'a pas envie de se faire mutiler Razz
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sleibt
Admin


Messages : 3179
Âge : 43
Localisation : Rennes
VPH : Stee (Strada 92) / Saki / Incognito / Junior
Date d'inscription : 16/10/2010

MessageSujet: Re: Demain j'attaque la construction de mon vélo couché !   Sam 15 Sep 2012, 11:17

Mais ce donneur, il le fait de bon coeur ou il y a ete "aimablement" incite?

Ca me taraude, comme question!

Euh sinon pour ceux qui liraient ce fil a partir de maintenant, le post de Lolorizon ce matin a 9h50 avait ete initialement poste comme un nouveau fil, "Le donneur", sans aucune info complementaire, d'ou quelques reactions amusantes :-). Comme on ne va peut-etre pas faire 2 fils pour un meme projet de velo, j'ai fusionne. - sleibt
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
0'Leave
Admin


Messages : 2744
Âge : 42
Localisation : Pessac (33)
VPH : Metabike "Vélotaff Edition" / Kostka 26x20 / Mono "Confrérial"
Date d'inscription : 18/11/2007

MessageSujet: Re: Demain j'attaque la construction de mon vélo couché !   Sam 15 Sep 2012, 17:47

Suite à discussion IRL sympa cet après midi et petit triturage de neurone voici quelques équivalences de section.

J'ai pris trois exemples de "poutres" circulaires d'épaisseur 1 mm en aluminium. Ensuite, j'ai calculé les dimensions d'un profilé en acier qui donnerait une flexion égale (ou un peu plus faible). Pour les tubes, je note le diamètre extérieur, pour les carrés, le côté extérieur.
C'est parti :
Tube Alu E1 Tube Acier E1 Tube Acier E1,5 Carré Acier E1 Carré Acier E1,5
50 35 32 30 27
60 42 38 36 32
30 21 19 18 17

E, c'est pour épaisseur.

J'ai pris comme base de calcul la flèche d'une poutre encastrée à une extrémité, les modules d'Young respectifs de l'Alu et de l'Acier (69 et 210 GPa). Pour le calcul des moments quadratiques, j'ai dépoussiéré les vieilles formules pi*D⁴/64 et bh³/12, ça nous rajeunit pas .

En considérant uniquement ce critère de flexion, pour minimiser la masse du cadre, il est intéressant de noter :
- que la section la plus "performante" est le cylindre
- que l'épaisseur joue un rôle non négligeable, plus c'est fin mieux c'est,
- que l'alu reste 2x plus performant que l'acierà cause des différences de masse volumique.

Sur ce, je vais faire du vélo avec mes enfants velo1
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lolorizon
Pilier du forum


Messages : 860
Âge : 49
Localisation : St Médard en Jalles
VPH : Performer Titane
Date d'inscription : 29/08/2012

MessageSujet: Re: Demain j'attaque la construction de mon vélo couché !   Sam 15 Sep 2012, 22:44

Bon , bein, que dire de plus , merci beaucoup O'leave pour tes conseils éclairés et pros...y a plus qu'à...comme on dit !
Je n'ai plus qu'à trouver les sections de tubes, et à dessiner mon plan et ce sera parti !
Merci aussi pour ton accueil vraiment sympathique ...j'ai hâte de tester car je me suis senti tout bête cet apm (pour les autres utilisateurs de ce sujet :et oui, j'ai manqué me prendre un trottoir à 10 à l'heure...ça demande un peu d'habitude cet engin-là...très surprenant au début !)

Pour répondre au autre posts précédents: le donneur semble réticent à se faire voir mais je vais quand même réessayer et il faut savoir qu'il n'est pas trop d'accord pour que je le découpe comme un saucisson mais il n'aura pas le choix et de toute façon, il a fait une 10aine d'année de bons et loyaux, il est temps qu'il se réincarne en vélo futuriste ...

Ce sera pas pour de suite car il y a du boulot quand même !

Vous serez informé de l'avancé et vos suggestions seront les biens venus. Ça risque de faire grincer des dents sachant que je vais faire un truc complètement différent en design: en quelques sortes ce sera je pense le premier vélo couché Customisé !
à suivre !

LL


Dernière édition par sleibt le Sam 15 Sep 2012, 23:14, édité 1 fois (Raison : suppression de citation integrale inutile)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://beaulivre.over-blog.com/
Lolorizon
Pilier du forum


Messages : 860
Âge : 49
Localisation : St Médard en Jalles
VPH : Performer Titane
Date d'inscription : 29/08/2012

MessageSujet: Re: Demain j'attaque la construction de mon vélo couché !   Dim 16 Sep 2012, 10:17

Quelqu'un peut-il m'aider ? Comment faire pour mettre une photo issue de mon ordinateur...j'ai suivit les instructions , j'arrive sur un site que je ne connais pas ???
Merci
LL

C'est en cliquant sur l'icone " héberger une image"
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://beaulivre.over-blog.com/
sleibt
Admin


Messages : 3179
Âge : 43
Localisation : Rennes
VPH : Stee (Strada 92) / Saki / Incognito / Junior
Date d'inscription : 16/10/2010

MessageSujet: Re: Demain j'attaque la construction de mon vélo couché !   Dim 16 Sep 2012, 11:47

Oui les images sont hebergees par un autre site, tout est explique dans ce fil (qui figure en post-it dans velorizontal)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lolorizon
Pilier du forum


Messages : 860
Âge : 49
Localisation : St Médard en Jalles
VPH : Performer Titane
Date d'inscription : 29/08/2012

MessageSujet: Re: Demain j'attaque la construction de mon vélo couché !   Ven 21 Sep 2012, 23:17



Non mais là , je vais fondre la boutique avant d'avoir pu faire ce que je veux...Je n'arrive pas à mettre ma photo, ça commence plutôt mal


Dernière édition par sleibt le Lun 24 Sep 2012, 21:12, édité 2 fois (Raison : balises)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://beaulivre.over-blog.com/
Archaleon
Posteur d'or


Messages : 542
Date d'inscription : 21/02/2008

MessageSujet: Re: Demain j'attaque la construction de mon vélo couché !   Ven 21 Sep 2012, 23:19

Tiens je vais t'aider :



(clic droit sur la photo, "copier l'url de l'image", puis tu utilises la touche "image" du message et la colle dedans)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://cyclonmobile.wifeo.com
Lolorizon
Pilier du forum


Messages : 860
Âge : 49
Localisation : St Médard en Jalles
VPH : Performer Titane
Date d'inscription : 29/08/2012

MessageSujet: Re: Demain j'attaque la construction de mon vélo couché !   Sam 22 Sep 2012, 09:34

Merci Archaleon, ça vient , j'ai compris !

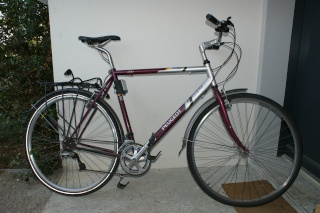

Ce VTC vous semble certainement en très bon état ? Normal, un donneur doit être à peu près en "bonne santé"...
En fait, si vous voyiez de près, il y a quelques amorces de cassures...il est temps de lui donner une seconde vie !

Pour O'leave, pourrais-tu me donner la longueur du tube fixe soudé sur la colonne de direction , ainsi que la longueur du tube (tube du boitier de pédalier) qui coulisse dans ce tube fixe (à peu près, ne le démonte pas pour ça)

@ bientôt les vélorizont'amis

LL
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://beaulivre.over-blog.com/
0'Leave
Admin


Messages : 2744
Âge : 42
Localisation : Pessac (33)
VPH : Metabike "Vélotaff Edition" / Kostka 26x20 / Mono "Confrérial"
Date d'inscription : 18/11/2007

MessageSujet: Re: Demain j'attaque la construction de mon vélo couché !   Sam 22 Sep 2012, 22:03

longueur du tube fixe soudé sur la colonne de direction :
280 mm entre l'axe de la colonne de direction et le bord du tube, c'est pris au milieu du tube, la colonne de direction étant inclinée, le tube est plus long en haut et plus court en bas.
longueur du tube (tube du boitier de pédalier) qui coulisse dans ce tube fixe :
225 mm (dehors) pris entre l'axe du pédalier et le bord du tube fixe, prevoir plus court suivant le diamètre du boitier de pédalier.
+ 120 mm (à la louche coulissant dans le tube précédent)

Tout cela est réglé pour mon entre jambe (~81 cm) donc à adapter à ta morphologie.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lolorizon
Pilier du forum


Messages : 860
Âge : 49
Localisation : St Médard en Jalles
VPH : Performer Titane
Date d'inscription : 29/08/2012

MessageSujet: Re: Demain j'attaque la construction de mon vélo couché !   Sam 22 Sep 2012, 22:20

Merci O'leave, j'arrive en fin d'étude , je vais me lancer bientôt dans la confection du gabarit ...


Dernière édition par sleibt le Lun 24 Sep 2012, 21:10, édité 1 fois (Raison : suppression de citation integrale inutile)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://beaulivre.over-blog.com/
Lolorizon
Pilier du forum


Messages : 860
Âge : 49
Localisation : St Médard en Jalles
VPH : Performer Titane
Date d'inscription : 29/08/2012

MessageSujet: croquis de mon futur vélo couché   Jeu 27 Sep 2012, 19:06

https://i39.servimg.com/u/f39/17/79/77/08/crobar12.jpg[img
]https://i39.servimg.com/u/f39/17/79/77/08/crobar12.jpg[/img]

Peut-on m'aider à insérer la photo qui correspond à cette adresse , je ne sais même plus comment j'ai fait l'autre fois....des choix me sont donnés mais rien ne se passe

C'est le croquis de mon futur vélo couché ( désolé , les traits sont fins, il faut agrandir l'image)

[img][/img][url=][/url]
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://beaulivre.over-blog.com/
Lolorizon
Pilier du forum


Messages : 860
Âge : 49
Localisation : St Médard en Jalles
VPH : Performer Titane
Date d'inscription : 29/08/2012

MessageSujet: Re: Demain j'attaque la construction de mon vélo couché !   Jeu 27 Sep 2012, 19:08

Ok , j'ai compris, ça ne se fait pas instantanément ...je comprends vite mais il faut m'expliquer longtemps !

LL
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://beaulivre.over-blog.com/
Lolorizon
Pilier du forum


Messages : 860
Âge : 49
Localisation : St Médard en Jalles
VPH : Performer Titane
Date d'inscription : 29/08/2012

MessageSujet: Re: Demain j'attaque la construction de mon vélo couché !   Jeu 27 Sep 2012, 19:10

Demain, je pense vous faire voir la photo choc de l'avancée des travaux !
Âmes sensibles s'abstenir !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://beaulivre.over-blog.com/
Lolorizon
Pilier du forum


Messages : 860
Âge : 49
Localisation : St Médard en Jalles
VPH : Performer Titane
Date d'inscription : 29/08/2012

MessageSujet: Re: Demain j'attaque la construction de mon vélo couché !   Ven 28 Sep 2012, 17:37

Ça , c'est fait ...je me rends compte que j'ai oublié de mettre la fourche ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://beaulivre.over-blog.com/
Lolorizon
Pilier du forum


Messages : 860
Âge : 49
Localisation : St Médard en Jalles
VPH : Performer Titane
Date d'inscription : 29/08/2012

MessageSujet: Re: Demain j'attaque la construction de mon vélo couché !   Ven 28 Sep 2012, 17:38

La même mais empaqueté !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://beaulivre.over-blog.com/
0'Leave
Admin


Messages : 2744
Âge : 42
Localisation : Pessac (33)
VPH : Metabike "Vélotaff Edition" / Kostka 26x20 / Mono "Confrérial"
Date d'inscription : 18/11/2007

MessageSujet: Re: Demain j'attaque la construction de mon vélo couché !   Sam 29 Sep 2012, 15:13

Salut,

Sur le plan, j'ai l'impression que tu as le guidon "planté dans le sternum", tu le prévois réglable ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lolorizon
Pilier du forum


Messages : 860
Âge : 49
Localisation : St Médard en Jalles
VPH : Performer Titane
Date d'inscription : 29/08/2012

MessageSujet: Re: Demain j'attaque la construction de mon vélo couché !   Sam 29 Sep 2012, 16:41

Oui O'leave, absolument, il sera réglable comme à l'origine. J'ai dessiné ça un peu vite et je n'ai pas respecté les proportions. Je n'ai pas retracé les traits en fort non plus mais bon, je n'ai pas trop le temps de me consacrer à l'internet et au suivit de ma construction...

En ce moment, je suis dans l'action et les doigts dans le métal, ça chante, ça chante et bientôt des photos du gabarit et du début du montage.

@+

LL
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://beaulivre.over-blog.com/
Lolorizon
Pilier du forum


Messages : 860
Âge : 49
Localisation : St Médard en Jalles
VPH : Performer Titane
Date d'inscription : 29/08/2012

MessageSujet: Re: Demain j'attaque la construction de mon vélo couché !   Ven 05 Oct 2012, 21:26

Ça avance, voici quelques pièces nettoyées , prêtes à être soudées (colonne de direction, boitier de pédalier, articulation potence, poignées du guidon)

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://beaulivre.over-blog.com/
Lolorizon
Pilier du forum


Messages : 860
Âge : 49
Localisation : St Médard en Jalles
VPH : Performer Titane
Date d'inscription : 29/08/2012

MessageSujet: Re: Demain j'attaque la construction de mon vélo couché !   Ven 05 Oct 2012, 21:27

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://beaulivre.over-blog.com/
Corpse Grinder 666
Posteur d'argent


Messages : 465
Date d'inscription : 10/11/2006

MessageSujet: Re: Demain j'attaque la construction de mon vélo couché !   Ven 05 Oct 2012, 21:35

Lolorizon a écrit:
Ça , c'est fait ...je me rends compte que j'ai oublié de mettre la fourche ...

super un velo en kit !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lolorizon
Pilier du forum


Messages : 860
Âge : 49
Localisation : St Médard en Jalles
VPH : Performer Titane
Date d'inscription : 29/08/2012

MessageSujet: Re: Demain j'attaque la construction de mon vélo couché !   Ven 05 Oct 2012, 21:43

Oui, j'étais très énervé et j'avais la tronçonneuse dans les mains ...le vtc n'a pas résisté ! Mais il revivra sous une autre forme !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://beaulivre.over-blog.com/
Lolorizon
Pilier du forum


Messages : 860
Âge : 49
Localisation : St Médard en Jalles
VPH : Performer Titane
Date d'inscription : 29/08/2012

MessageSujet: Re: Demain j'attaque la construction de mon vélo couché !   Mer 17 Oct 2012, 20:42

Salut les amis couchés, ça avance doucement mais ça avance...

Voici avant débitage des angles et soudage de l'ensemble. J'ai pris du tube carré par commodité et j'ai gardé quelques pièces en l'état pour faire au final un mélange des genres. Les tubes carrés ont subit une cure d'amaigrissement à la fraiseuse et sont à 1,2 millimètre d'épaisseur. Il y aura de subtils goussets placés aux endroits sensibles.

à bientôt

Lolo

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://beaulivre.over-blog.com/
Lolorizon
Pilier du forum


Messages : 860
Âge : 49
Localisation : St Médard en Jalles
VPH : Performer Titane
Date d'inscription : 29/08/2012

MessageSujet: Re: Demain j'attaque la construction de mon vélo couché !   Mer 17 Oct 2012, 20:44

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://beaulivre.over-blog.com/
siliconmollet
Accro du forum


Messages : 4154
Âge : 54
Localisation : cestas 33
VPH : meta . vélomobile Phantom , Milan sl MK3 n° 004
Date d'inscription : 28/11/2007

MessageSujet: Re: Demain j'attaque la construction de mon vélo couché !   Jeu 18 Oct 2012, 09:50

si c'est ta geometrie sur ce carton scratch
ta roue avant de passera pas surtout si c'est du 700 et même du 650 No
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://velomobile-phantom.eklablog.com/accueil-c25263806
Contenu sponsorisé




MessageSujet: Re: Demain j'attaque la construction de mon vélo couché !   Aujourd'hui à 15:14

Revenir en haut Aller en bas

Demain j'attaque la construction de mon vélo couché !
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 7Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7  Suivant
 Sujets similaires
-
» Demain j'attaque la construction de mon vélo couché !
» Moi aussi j'attaque la construction de mon VC (ce soir)
» Cherche imprimante 3d pour construction TD en carbone
» La p'tite voiture solaire de MTauss
» CONSTRUCTION D'UN SIDE CAR DE TRIAL

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum du Vélorizontal, vélo couché et autres véhicules à propulsion humaine :: Les Points spécifiques :: Le Coin du Constructeur amateur-
Sauter vers:
