 Logiciels gratuits plan VC ou VD + traçage de coupe de tubes

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
arafolie
Accro du forum
avatar

Messages : 3277
Localisation : proche de lyon
VPH : bx-bent
Date d'inscription : 03/05/2006

MessageSujet: Logiciels gratuits plan VC ou VD + traçage de coupe de tubes   Mer 17 Jan 2007, 20:59

Pour dessiner un VC ou VD à la souris. avec cotation angle et longueur.
Choix des entraxes, Diam de roues, géometries, délirant de simplicité.

http://www.bikeforest.com/CAD/recumbentCAD.html fonctionne bien sur PC, un peu buggy sur mac. Permet des exports au format DXF autocad, sketchup et consors.

Il y a aussi des versions pour dessiner des VDs.

Plan à reprendre avec sketchup pour y ajouter des éléments persos.
http://www.abvent.com/support/download/index.php ou
http://www.sketchup.com (racheté par google)

et pour les futurs pros de la coupe en bisau, pour faire de belles soudures sans limer 2 jours. pas d'interêts pour ceux qui ont des fraiseuses et des plateaux diviseurs.

http://metalgeek.com/cgi-system/php5.cgi/static/cope.pcgi fini les ajustements batards qui génèrent des soudures pourries. Faut juste avoir une imprimante qui marche bien

Et dire que je les ai découvert après avoir fini mon Trike Sad m'en fout le logiciel de bent y sait pas faire les trikes NA !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://velorizontalyon.blogspot.com/2007/01/mon-premier-trike-fa
jpl83
Accro du forum
avatar

Messages : 6971
Âge : 73
Localisation : St Raphael
VPH : Windcheetah compact, Sprint fs2. Ex VC : Fiero, Agenda, Lynxx, Strada, grassHopper, Cruzbike. Ex trike : Zoomer, kett
Date d'inscription : 17/12/2006

MessageSujet: Re: Logiciels gratuits plan VC ou VD + traçage de coupe de tubes   Jeu 18 Jan 2007, 15:41

C justement ce que je cherchais pour assembler virtuellement un triangle arrière de VD sur l'avant pour reconstituer un Cruzbike
Y sait pas faire les Trike dis-tu, mais je sais pas si on peut l'utiliser pour une traction
j'essaie mais ça démare un peu fort pour moi ; il faut déjà que je trouve la définition des dimensions A, B,C, etc
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
olivier25
Modo
avatar

Messages : 5090
Âge : 62
Localisation : Besançon (Doubs), bientôt Buis les Baronnies !
VPH : Trike Performer, Sokol A1, Métabike, BricaBraque,FAT Bottecchia, Python1
Date d'inscription : 05/01/2006

MessageSujet: Re: Logiciels gratuits plan VC ou VD + traçage de coupe de tubes   Sam 20 Jan 2007, 08:44

Arafolie (sur Velorizontalyon) a écrit:

Je cherche
- - du tube acier en 25CD4s ou apparenté (CrMo) env 50 mm de diam et faible épaisseur 1 à 1,5mm
- - des compétences et moyens en cintrage de tube acier (voir plus haut)
- - toute aide pour faire avancer ce projet

Pour le tube, je ne peux pas grand'chose.

Pour une étude CAO et de méca, ça peut...

__________________________________
Le vélo couché est au vélo droit  ce que la chaise longue est au tabouret ...
Olivier25, alias Danblanch
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://oliviercresson.free.fr
eric
Accro du forum


Messages : 1066
Âge : 64
Localisation : CENTRE BRETAGNE
VPH : HR Carbone: le korrigan - Giant TCR C0
Date d'inscription : 04/01/2006

MessageSujet: Re: Logiciels gratuits plan VC ou VD + traçage de coupe de tubes   Sam 20 Jan 2007, 10:42

Pour le tube, deux adresses .

Aux USA
http://www.aircraftspruce.com/

En France
http://www.weber-france.com/
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
arafolie
Accro du forum
avatar

Messages : 3277
Localisation : proche de lyon
VPH : bx-bent
Date d'inscription : 03/05/2006

MessageSujet: Re: Logiciels gratuits plan VC ou VD + traçage de coupe de tubes   Sam 20 Jan 2007, 12:56

Merci a vous.

Pour l'etude mécanique, je serais évidemment preneur Very Happy

Pour le tube, je crois avoir trouvé de l'acier en 55mm de diametre et 1mm d'epais déja formé pour créer un Bent ...

les tubes primaires et secondaires des echappements de Citroen BX. C'est de l'acier aluminisé en surface (tant pis pour la soudure), mais il me semble que la géometrie de cintrage correspond à un Bent de base.

Mon férailleur favoris n'as pas su me confirmer la chose. mais un site web sur ebay semble confirmer la chose et l'existence de différents diametres en fonctions des types de moteur essence ou diesel.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://velorizontalyon.blogspot.com/2007/01/mon-premier-trike-fa
Green-Bull
Accro du forum


Messages : 1964
Âge : 53
Localisation : Savigny le Temple
VPH : Xclass KMX passé en 20 pouce
Date d'inscription : 09/04/2006

MessageSujet: Re: Logiciels gratuits plan VC ou VD + traçage de coupe de tubes   Sam 20 Jan 2007, 13:05

1 mm cela risque d'être un peu mou non !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://green-bull.ephpbb.com/portal.forum
laurent
Accro du forum
avatar

Messages : 1032
Localisation : Liege
Date d'inscription : 04/01/2006

MessageSujet: Re: Logiciels gratuits plan VC ou VD + traçage de coupe de tubes   Sam 20 Jan 2007, 13:58

Green-Bull a écrit:
1 mm cela risque d'être un peu mou non !

??!! Ben non, c'est même vraisemblablement suffisant, fô voir avec le diamètre, mais a vue de nez en 55 ça devrait aller.

Laurent
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://les-velos-de-laurent.skynetblogs.be/
olivier25
Modo
avatar

Messages : 5090
Âge : 62
Localisation : Besançon (Doubs), bientôt Buis les Baronnies !
VPH : Trike Performer, Sokol A1, Métabike, BricaBraque,FAT Bottecchia, Python1
Date d'inscription : 05/01/2006

MessageSujet: Re: Logiciels gratuits plan VC ou VD + traçage de coupe de tubes   Sam 20 Jan 2007, 14:05

arafolie a écrit:
Merci a vous.

Pour l'etude mécanique, je serais évidemment preneur Very Happy


Envoie un schéma, avec les cotes, en gros, que je fasse une maquette 3D. Après, on verra ce qu'on peut améliorer au niveau cinématique (en particulier pour la relation lacet/roulis).

__________________________________
Le vélo couché est au vélo droit  ce que la chaise longue est au tabouret ...
Olivier25, alias Danblanch
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://oliviercresson.free.fr
arafolie
Accro du forum
avatar

Messages : 3277
Localisation : proche de lyon
VPH : bx-bent
Date d'inscription : 03/05/2006

MessageSujet: Re: Logiciels gratuits plan VC ou VD + traçage de coupe de tubes   Sam 20 Jan 2007, 14:15

euhhhh je sais pas mesurer les dixiemes à l'oeil.

Celui que j'ai eu en main, ne m'as pas semblé fléchir beaucoup. Ce n'était pourtant pas du neuf. Posé entre 2 jantes automobiles écartée de 1,5 m env, il n'as pas fléchit beaucoup sous mes + de 80 Kg. Et 55 ou 60 mm de diametre ca rigidifie tout de meme.
Les tubes d'échappement ne sont pas concus dans l'optique de leur détournement en cadre de bent. Ils sont tout de meme dimensionnés pour résister à des phénomenes ondulatoires très destructeurs dans le temps. Du coup, les couples diametres // epaisseurs me sembles très corrects.
L'objectif est de trouver de façon simple un produit de grande série, donc peu cher, pour constituer le tube poutre. A 90€ en neuf, c'est tentant d'essayer ;-) :velo1:
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://velorizontalyon.blogspot.com/2007/01/mon-premier-trike-fa
Green-Bull
Accro du forum


Messages : 1964
Âge : 53
Localisation : Savigny le Temple
VPH : Xclass KMX passé en 20 pouce
Date d'inscription : 09/04/2006

MessageSujet: Re: Logiciels gratuits plan VC ou VD + traçage de coupe de tubes   Sam 20 Jan 2007, 14:40

Donc honte à moi de m'être moqué.
Il est vrai que le dessin des pots est assez proche d'un cadre poutre de VC.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://green-bull.ephpbb.com/portal.forum
arafolie
Accro du forum
avatar

Messages : 3277
Localisation : proche de lyon
VPH : bx-bent
Date d'inscription : 03/05/2006

MessageSujet: Re: Logiciels gratuits plan VC ou VD + traçage de coupe de tubes   Lun 22 Jan 2007, 17:32

Ok je confirme pour les tubes d'echappement en guise de cadre poutre

Diametre 54,5 epaisseur (env 1,2 d'epais) mesure au pied à coulisse cet apres-midi.

citroen BX turbo diesel
tube primaire => ideal pour poutre + support dossier
1 grande longueur droite + 1 cintre sur les 30 ou 40 derniers centimètres
tube secondaire
1 tube cintré 3 fois qui pourrais servir à contourner une roue avant par ex
il y a évidemment un emboitement pour lier les 2 tubes, vous avez ainsi un cadre de vélo pliant

meme pas trop cher en neuf sur ebay boutique eternalcar
A quand le BX bent en série ? reste plus qu'a percer pour placer une colonne de direction et souder 1 point d'ancrage de roue arriere. Bien mieux que tous les tubes serrurier du commerce et avec des cintrage tout fait ;-)
Qui s'y colle ? attention c'est de l'acier alluminisé en surface, il faudra surement préparer avant de souder.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://velorizontalyon.blogspot.com/2007/01/mon-premier-trike-fa
Quasimoto
Posteur de bronze
avatar

Messages : 304
Âge : 60
Localisation : Deux-Sèvres
VPH : High racer Performer rouge Ferrari......
Date d'inscription : 17/12/2006

MessageSujet: Re: Logiciels gratuits plan VC ou VD + traçage de coupe de tubes   Lun 22 Jan 2007, 17:48

Ayant changé moult échappement dans ma vie , je vous précise que les tubes d'échappement se fabriquent aussi en longueur de 2 ou 3 m dans une grande variétés de diamétre et que pour en trouver facilement il suffit d'aller dans un centre Midas ; Livraison rapide assurée . La peinture aluminisée part d'un coup de meule , no probleme .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
arafolie
Accro du forum
avatar

Messages : 3277
Localisation : proche de lyon
VPH : bx-bent
Date d'inscription : 03/05/2006

MessageSujet: Re: Logiciels gratuits plan VC ou VD + traçage de coupe de tubes   Ven 09 Fév 2007, 21:36

revenons aux logiciels

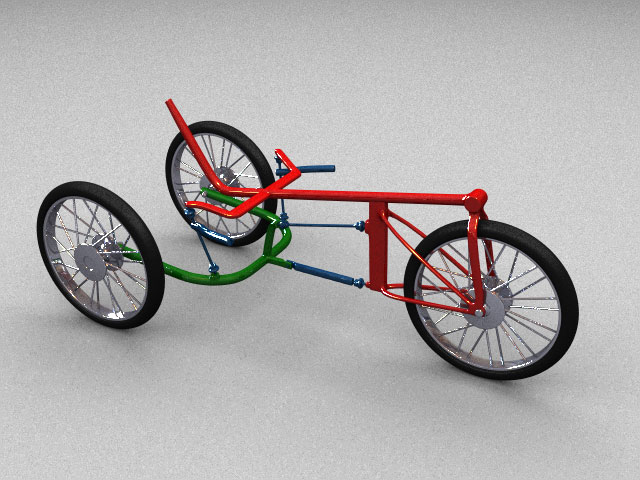

mon ami philippe H vient de me modeliser mon "tempotrike" à partir de 4 photos : face profil arriere dessus. Avec Lightwave
