MessageSujet: dimensions fixations étrier de frein à disque   Ven 02 Mar 2012, 12:46

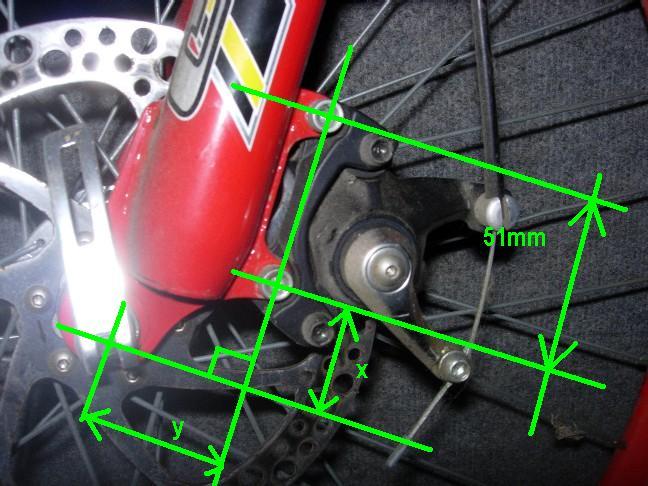

Salut à tous. Je viens de passer deux heures sur g**gle pour tenter de trouver les mesures x et y :



et ici, je n'ai rien trouvé non plus. Je galère pas mal, car j'aimerais bien pouvoir faire trois trous dans une tôle pour mettre la roue et l'étrier... j'ai fait des essais, mais c'est pas très convaincant. et je n'ai pas de montage tout fait sous la main...

C'est pour un disque de 160, mais si on peut avoir les dimensions pour les autres disques, ça peut en intéresser certains?

Merci à ceux qui ont l'info!

Cinci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
laf_ange
Accro du forum
avatar

Messages : 3585
Âge : 44
Localisation : AGEN
Date d'inscription : 26/04/2008

MessageSujet: Re: dimensions fixations étrier de frein à disque   Ven 02 Mar 2012, 13:18

Tu imprime le dessin, tu mesure la distance de "51mm" sur le dessin, ensuite tu mesure X et Y sur le dessin et tu fait une simple opération en croix pour connaitre la valeur réel de X et Y.
En plus il me semble que ta mesure de 51mm n'est pas la bonne car il me semble que c'est un adaptateur d'étrier.

LAF ! ! ... !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.wanadoo.fr/laf-ange/le_site.html
gui13
Accro du forum
avatar

Messages : 1048
Âge : 44
VPH : pleins ! qui finissent par AE
Date d'inscription : 17/07/2008

MessageSujet: Re: dimensions fixations étrier de frein à disque   Ven 02 Mar 2012, 13:36

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.declic-eco.fr
Super Cinci
*


Messages : 57
Âge : 40
Localisation : Lannion - 22
VPH : en cours
Date d'inscription : 22/02/2012

MessageSujet: Re: dimensions fixations étrier de frein à disque   Ven 02 Mar 2012, 15:06

laf_ange a écrit:
Tu imprime le dessin, tu mesure la distance de "51mm" sur le dessin, ensuite tu mesure X et Y sur le dessin et tu fait une simple opération en croix pour connaitre la valeur réel de X et Y.
En plus il me semble que ta mesure de 51mm n'est pas la bonne car il me semble que c'est un adaptateur d'étrier.

LAF ! ! ... !
Oui, mais si justement sur la photo, ça ne fait par 51mm, on n'ira pas loin. Mais 51mm, c'est un standard depuis 2000 (date de la mise en place u standard, la seule info que j'ai trouvée).

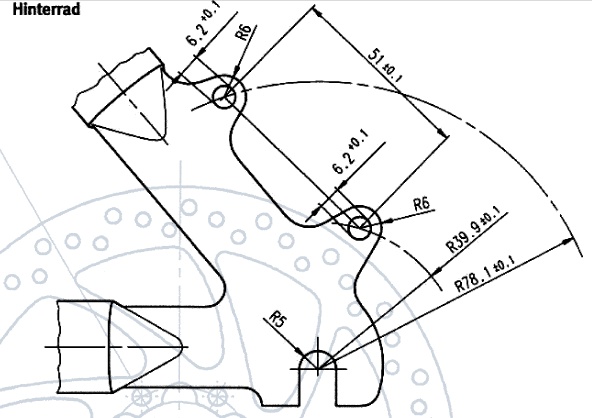

Merci Gui13! C'est exactement ce genre de dessin que je cherchais! il ne me reste plus qu'à ressortir mes vieilles règles de trigo et mettre des mesures plus faciles à tracer (mon x et mon y...) que je publierai ici!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Asocat
Pilier du forum
avatar

Messages : 752
Âge : 41
Localisation : Lasson, Calvados
VPH : trike en autoconstruction à peaufiner - asocatrike -Baron
Date d'inscription : 06/02/2009

MessageSujet: Re: dimensions fixations étrier de frein à disque   Ven 02 Mar 2012, 15:11

Merci beaucoup Gui13 !
Cela va me permettre de bien positionner les freins, que je vous avez acheté, sur mon trike en auto-construction.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Leloublan
Accro du forum
avatar

Messages : 3023
Âge : 66
Localisation : La Tour De Peilz,Suisse
VPH : LELOUBLAN Carbone MID RACER,,LELOUBLAN Carbone PLIABLE,LELOUBLAN CITY
Date d'inscription : 22/10/2007

MessageSujet: Re: dimensions fixations étrier de frein à disque   Ven 02 Mar 2012, 15:20

Mmmouais il y as une autre méthode pour tout les plans sur internet ou dans les revues

tu mesures la distance indiquée:par exemple 51 mm fait en réel sur ton plan imprimé 45 mm

Tu vas dans une boutique de photocop et tu utilises une fonction intéressante de la photocopieuse moderne

tu lui dis que ce qui fait 45 mm doit faire 51 mm et t envoyes

comme ça tout tes plans de références de VC par exemple qui était a l échelle 1: 8,356 ou 1:4,378 tu peux les mettre a 1:10 ou 1:5
ce qui permets de prendre facilement des mesures avec la règle a échelle et faire d intéressantes comparaisons par superpositions de
dessins a la meme échelle

il faut parfois ajuster un poil mais si tu vas a la boutique avec calculette et règle c est vite vu
quand un VC est bien photographié de coté ,la donnée empattement permets une mise a l échelle intéressante meme si ça reste une photo
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Super Cinci
*


Messages : 57
Âge : 40
Localisation : Lannion - 22
VPH : en cours
Date d'inscription : 22/02/2012

MessageSujet: Re: dimensions fixations étrier de frein à disque   Ven 02 Mar 2012, 15:55

Mais dans le cas d'un construction, les agrandissement de photos sont à prendre à la légère, car l'angle de focale déforme bien les choses. Moi, je voulais du précis.

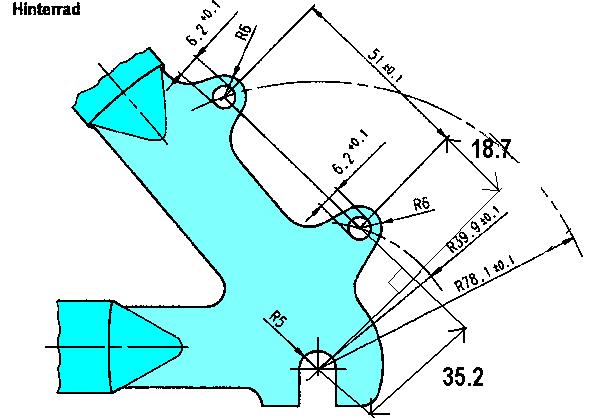

Pythagore est passé par là, et m'a donné ceci, vérifié en dessinant au compas (mon rapporteur ne permet pas de dessiner des angles de 30.33).


avec une tolérance de l'ordre de +/-0.1mm

C'est plus facile pour s'y retrouver.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Leloublan
Accro du forum
avatar

Messages : 3023
Âge : 66
Localisation : La Tour De Peilz,Suisse
VPH : LELOUBLAN Carbone MID RACER,,LELOUBLAN Carbone PLIABLE,LELOUBLAN CITY
Date d'inscription : 22/10/2007

MessageSujet: Re: dimensions fixations étrier de frein à disque   Ven 02 Mar 2012, 16:08

je l ai dit une photo reste une photo mon gars mais pour les plans ça marche bien
perso j ai fait simple je suis passé chez le magasin du coin qui m as prêté une base arrière de VTT et j ai fait un gabarit de perçage ......................
et voila pour autour d hui!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
gui13
Accro du forum
avatar

Messages : 1048
Âge : 44
VPH : pleins ! qui finissent par AE
Date d'inscription : 17/07/2008

MessageSujet: Re: dimensions fixations étrier de frein à disque   Ven 02 Mar 2012, 17:00

devant l'insistance de leloublanc ... Smile la fixation ar ( realisé sans trucage )

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.declic-eco.fr
Leloublan
Accro du forum
avatar

Messages : 3023
Âge : 66
Localisation : La Tour De Peilz,Suisse
VPH : LELOUBLAN Carbone MID RACER,,LELOUBLAN Carbone PLIABLE,LELOUBLAN CITY
Date d'inscription : 22/10/2007

MessageSujet: Re: dimensions fixations étrier de frein à disque   Ven 02 Mar 2012, 17:59

Plus d excuse pour ne pas faire bien Merci gui 13
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Yoplait
Accro du forum
avatar

Messages : 1060
Âge : 48
Localisation : Genève
VPH : L'Anisoptère en phase d'électrisation, Waw 093
Date d'inscription : 26/12/2010

MessageSujet: Re: dimensions fixations étrier de frein à disque   Ven 02 Mar 2012, 18:42

C'est possible d'avoir la même chose pour des disques de 180 et 230 de ø ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://jfsgeneva.com
Super Cinci
*


Messages : 57
Âge : 40
Localisation : Lannion - 22
VPH : en cours
Date d'inscription : 22/02/2012

MessageSujet: Re: dimensions fixations étrier de frein à disque   Ven 02 Mar 2012, 19:35

Yoplait a écrit:
C'est possible d'avoir la même chose pour des disques de 180 et 230 de ø ?
une règle de 3?

Bon, j'ai fait un premier montage pour l'avant, ben les plaquettes débordaient du disque... mais quand je vois les mesures à l'arrière, j'ai regardé de plus près les freins : ce sont des kits AR, donc forcément, je ne risquais pas de faire un beau montage!

Je repasse un coup de Pythagore et je vous mets les mesures qui vont bien :



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
marcus
Posteur d'argent


Messages : 453
Âge : 51
Localisation : saumur
VPH : auto-construction
Date d'inscription : 17/06/2010

MessageSujet: Re: dimensions fixations étrier de frein à disque   Ven 02 Mar 2012, 19:41

salut yoplait

quelque soit le diamètre du disque, la fixation restera toujours la même

après tu mets un adaptateur 180

je ne connaissais pas les disques de 230 (mais 203, oui)

il existe deux types de fixation ; celle ci-dessus (international standard - IS) et une autre (postmount - PM)
qui se fixe derrière la fourche

http://tagadas.team.free.fr/Lino/post160_post200.jpg

de toute façon, il faudra souvent des adaptateurs pour fixer l'étrier
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://marcusneron.free.fr
Yoplait
Accro du forum
avatar

Messages : 1060
Âge : 48
Localisation : Genève
VPH : L'Anisoptère en phase d'électrisation, Waw 093
Date d'inscription : 26/12/2010

MessageSujet: Re: dimensions fixations étrier de frein à disque   Ven 02 Mar 2012, 19:46

Oui, juste... c'est 203. Il me semblait également avoir vu l'histoire des adaptateurs.

Merci pour ces infos.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://jfsgeneva.com
phiphi07
Pilier du forum
avatar

Messages : 976
Âge : 70
Localisation : transplanté en haute loire profonde
VPH : auto-constructions diverses
Date d'inscription : 23/09/2009

MessageSujet: dimensions fixations étrier de frein à disque   Ven 02 Mar 2012, 20:21

Réalisé une pièce avec ses 2 trous de 6 pour adapter un étrier de frein à disque pas plus tard que hier ....ma méthode sans aucune prise de mesure:
1 : prendre un morceau de fer plat un peu épais : le détourer à la meuleuse , lime , scie ..etc...
2 : Se servir de la pièce d'adaptation de l'étrier pour le positionnement des 2 trous de 6mm : faire le montage de la roue sur la fourche avec son disque en place et les vis bien serrées ;
3 : régler l'écart entre les plaquettes ; frein en position ouvert , amener la contre plaquette au contact du disque , ensuite desserrer de 2 ou 3 clics ;
4 : monter l'étrier sur la platine précédemment réalisée , présenter le tout sur le disque et l'amener au contact de la fourche et l'immobiliser en actionnant le frein;
J'ai maintenu le frein serré au moyen d'un petit serre- joint: cela marche aussi avec un bracelet caoutchouc ou un bout de chambre à air , bien vérifier que les plaquettes sont actives sur toute leur surface et que le disque ne talonne pas au fond de l'étrier ...ainsi on est sûr que létrier est parfaitement positionné par rapport au disque . Nota :il est préférable de faire la manip avec un disque de 160 ,, car on trouve ds le commerce des adaptateurs pour les diamètres plus grands (180 et 203mm) qui sont compatibles avec le montage initial.
5 :il ne reste plus qu'à pointer la platine sur la fourche en protégeant la roue des projections de métal en fusion: pour ma part : 2 points de soudure à la baguette de 2,5mm...démontage de tous les éléments ; j'ai terminé l'opération par brasure car j'avais peur de tout abîmer à l'arc : le tube de fourche étant très peu épais:
le résultat est parfait et cela fonctionne très bien : c'est le quatrième montage que j'effectue ainsi , sans aucun problème : cela évite des mesures et des traçages fastidieux et soumis aux aléas et aux erreurs....

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Super Cinci
*


Messages : 57
Âge : 40
Localisation : Lannion - 22
VPH : en cours
Date d'inscription : 22/02/2012

MessageSujet: Re: dimensions fixations étrier de frein à disque   Ven 02 Mar 2012, 20:44

La plupart des étriers sont en postmount 74mm avec un adaptateur vers le standard IS 51mm, ce qui permet de les monter là où on veut...

le montage en soudure est aussi une possibilité (pas toujours facile de prendre des mesures par dessus le bras de fourche, même avec un compas...)

J'ai la sensation d'avoir été utile en laçant ce topic...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
phiphi07
Pilier du forum
avatar

Messages : 976
Âge : 70
Localisation : transplanté en haute loire profonde
VPH : auto-constructions diverses
Date d'inscription : 23/09/2009

MessageSujet: Re: dimensions fixations étrier de frein à disque   Ven 02 Mar 2012, 20:51

J'ai la sensation d'avoir été utile en laçant ce topic...

Es-tu sûr d'avoir bien lacé tes chaussures??
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Super Cinci
*


Messages : 57
Âge : 40
Localisation : Lannion - 22
VPH : en cours
Date d'inscription : 22/02/2012

MessageSujet: Re: dimensions fixations étrier de frein à disque   Ven 02 Mar 2012, 22:12

J'ai viré les lacets pour ne pas me les prendre dans le pédalier...

désolé, c'est l'inconvénient des portbles : la moindre miette te fusille la touche... Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ferias77
Pilier du forum
avatar

Messages : 748
Âge : 32
Localisation : Saint Germain du Puch (33)
VPH : Cobra Tw Bents
Date d'inscription : 05/01/2012

MessageSujet: Re: dimensions fixations étrier de frein à disque   Mar 14 Fév 2017, 10:15

Je déterre ce post, car je suis en train de concevoir un bras oscillant pour mon VC.
Je suis surpris de voir que les cotes de positionnement des étriers avant et arrière ne sont pas les mêmes.
Est-ce que cela signifie que les adaptateurs entre cadre et étrier de frein ne sont pas les mêmes à l'avant et à l'arrière ?



Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://2roueselectriques.e-monsite.com/
Czolk
***
avatar

Messages : 163
Âge : 43
Localisation : Varsovie /Pologne
VPH : IMK P8 (SWB, ASS), Thys222
Date d'inscription : 13/12/2014

MessageSujet: Re: dimensions fixations étrier de frein à disque   Mar 14 Fév 2017, 10:39

Si - les étrier et les adaptateurs sont les mêmes:
Adaptateur avant de 160mm = arrière de 140mm
Adaptateur avant de 180mm = arrière de 160mm
Adaptateur avant de 203mm = arrière de 180mm
Et en plus, en autoconstruction il n'y a aucune problème de faire des fixation type "avant" sur le bras arrière, il faut uniquement se rappeler des adaptateurs que on a besoin.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://picasaweb.google.com/105277250576881179178
ferias77
Pilier du forum
avatar

Messages : 748
Âge : 32
Localisation : Saint Germain du Puch (33)
VPH : Cobra Tw Bents
Date d'inscription : 05/01/2012

MessageSujet: Re: dimensions fixations étrier de frein à disque   Mar 14 Fév 2017, 12:50

Super, merci pour l'astuce, je ne connaissais pas ces correspondances !
Je comprends mieux les écarts maintenant.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://2roueselectriques.e-monsite.com/
Czolk
***
avatar

Messages : 163
Âge : 43
Localisation : Varsovie /Pologne
VPH : IMK P8 (SWB, ASS), Thys222
Date d'inscription : 13/12/2014

MessageSujet: Re: dimensions fixations étrier de frein à disque   Mar 14 Fév 2017, 13:33

Ferias77: fait attention au déport de montage des adaptateur/étrier par rapport au point d'encrage du moyeu de la roue. C'est la même distance entre le disque et la fixation sur le moyeu avant et arrière mais la fixation du disque par rapport au point d’appuis /encrage du moyeu est différant.
Pour le moyeu avant (même placer a l’arrière du vélo Smile ), la fixation d'adaptateur/étrier est décaler par rapport au point d’appuis /encrage du moyeu - pas la même tôle.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://picasaweb.google.com/105277250576881179178
ferias77
Pilier du forum
avatar

Messages : 748
Âge : 32
Localisation : Saint Germain du Puch (33)
VPH : Cobra Tw Bents
Date d'inscription : 05/01/2012

MessageSujet: Re: dimensions fixations étrier de frein à disque   Mar 14 Fév 2017, 22:56

Merci pour ce retour Czolk ! Very Happy
Je vais donc prendre ces cotes d'entraxes sur une fourche avant de vélo à disque.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://2roueselectriques.e-monsite.com/
Czolk
***
avatar

Messages : 163
Âge : 43
Localisation : Varsovie /Pologne
VPH : IMK P8 (SWB, ASS), Thys222
Date d'inscription : 13/12/2014

MessageSujet: Re: dimensions fixations étrier de frein à disque   Mer 15 Fév 2017, 09:10

Wikipedia Shimano du constructeur du cadre: les dimensions standards
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://picasaweb.google.com/105277250576881179178
ferias77
Pilier du forum
avatar

Messages : 748
Âge : 32
Localisation : Saint Germain du Puch (33)
VPH : Cobra Tw Bents
Date d'inscription : 05/01/2012

MessageSujet: Re: dimensions fixations étrier de frein à disque   Mer 15 Fév 2017, 18:00

Merci Czolk pour ce lien génial, tu es incollable sur le sujet.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://2roueselectriques.e-monsite.com/
Contenu sponsorisé




MessageSujet: Re: dimensions fixations étrier de frein à disque

Revenir en haut Aller en bas

dimensions fixations étrier de frein à disque
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» dimensions fixations étrier de frein à disque
» cherche étrier de frein à disque mécanique double action ?
» [206 2.0 HDI 03] Démontage étrier de frein
» Frein a Disque AR (jante en 13)
» Commander un frein à disque avec une manette (STI) de course

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum du Vélorizontal, vélo couché et autres véhicules à propulsion humaine :: Les Points spécifiques :: Le Coin du Constructeur amateur-
Sauter vers:
