 idée de fabrication - XR2

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2
AuteurMessage
thor 53
**
avatar

Messages : 122
Âge : 57
Localisation : landivy Mayenne
Date d'inscription : 26/12/2011

MessageSujet: Re: idée de fabrication - XR2   Ven 20 Jan 2012, 23:11

bien voila, apres toutes ses aides, j'ai enfin réalisé mon axe de direction coulissant:

apres avoir racourci mon axe de direction comme me la defini jagut ,j ai pris un morceau de tube de cadre d'un diametre superieur a laquelle j'ai brasé deux morceaux de fer plat avec une entretoise de chaque coté, une fois les plats soudé j'ai enlever les vis et entretoise ce qui me laisser la place d'un disque de disqueuse pour coupé mon tube en deux et ainsi avoir du jeu pour le serrage sur le cadre
sur lequel je souderai l'axe de direction se qui me permetra d'avoir un axe coulissant
le tube interieur et du diametre du tube de mon cadre
voici donc les photos













encore merci de vos aides
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.freedom-cycle-53.fr/
gruig
Posteur d'or
avatar

Messages : 720
Âge : 55
Localisation : Sainte Foy 31 Haute-Garonne
VPH : gruigruiloos, stradigruiloos, gruigruigranny.....
Date d'inscription : 27/04/2008

MessageSujet: Re: idée de fabrication - XR2   Sam 21 Jan 2012, 11:01

Je vois Thor , tu as été tres rapide...je te propose quand meme ces quelques images si tu veux faire + solide et leger...c'est pas tres compliqué.
comme en + , tu as de quoi braser...
la solution que tu as employée est moins performante ...pourquoi? parce que tes ailes que tu as brasé sur le tube vont avoir tendance à deplier ...le serrage ne sera pas suffisament puissant
voici pour tes prochaines bricoles :

tube au Ø le plus approchant et 4 bobines dans du rondin Ø10 pour du serrage M6. un bon coup de batarde au rayon du tube. les bobines sont percées et taraudées avant soudure, c'est + facile.
un petit bricolo sur de la corniere ..meme si ca demande un peu de temps ( tu peux le rendre ajustables pour plusieurs Ø). tout en place, tu soudes tout en 1 fois( 1 seule chauffe...moins de gaz)
la piece finie et dans ce ordre , tu repasses 1 coup de taraud , tonconnage avec un disque tres fin ( j'utilise un disque en 125 ep 1.6mm) ebavurage , reste plus qu'à passer les 1/2 bobines en trou lisse en contrepercant au Ø 6.5, les taraudages
c'est la meilleure facon de serrer une bride sans qu'elle ne deplie.c'est la solution pour la tige de selle ou la potence sur les cadres en acier
voici sur porkipig. pour le bas recup ...pour le haut, comme le fait aussi Jean Loup, j'utilise des manchons rallonge de tige filetés . ( déja usiné, tres légers, mais demande quand meme un serrage moindre). Là , 1 seule fente...mais toujours le me principe

à++ pig pig




Revenir en haut Aller en bas
Voir le profil de l'utilisateur
thor 53
**
avatar

Messages : 122
Âge : 57
Localisation : landivy Mayenne
Date d'inscription : 26/12/2011

MessageSujet: Re: idée de fabrication - XR2   Sam 21 Jan 2012, 20:18

aujourd'hui nouvel etape
j'ai fixé le support de direction , soudé les tubes du bas et la ? CATASTROPHE LA BRASURE A COULEE
j'avais oublier d'enlever la partie filetée qui tiens l'axe du pedalier ,obligé dans resouder un autre
le guidon ne sera definitif que l'orsque le siege sera posé je ne sait pas encore se que je vais mêtre et de plus je suis en panne de chaine


http://www.servimg.com/image_preview.php?i=465&u=14864897][/url]

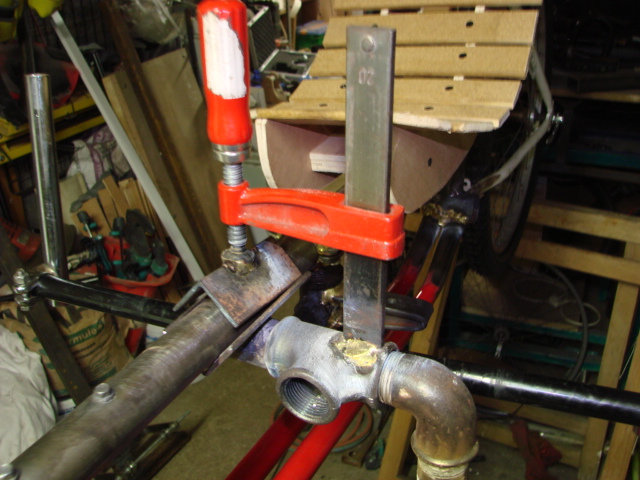

une petite idée pour faire un support velo (tout recup)
comme cela je fait tourné mon cadre pour soudé en plus reglable en hauteur






merci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.freedom-cycle-53.fr/
thor 53
**
avatar

Messages : 122
Âge : 57
Localisation : landivy Mayenne
Date d'inscription : 26/12/2011

MessageSujet: 1er essai aujourd'hui   Sam 28 Jan 2012, 18:58

sa y et ,aujoud'hui 1 er essai ,demarage tres difficile une avancée d'une dizaine de metres avant la gamelle,deraillement et rtour au garage il me reste la fixation definitive du siege et la tension de la chaine apres demontage et peinture



Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.freedom-cycle-53.fr/
Leloublan
Accro du forum
avatar

Messages : 3023
Âge : 66
Localisation : La Tour De Peilz,Suisse
VPH : LELOUBLAN Carbone MID RACER,,LELOUBLAN Carbone PLIABLE,LELOUBLAN CITY
Date d'inscription : 22/10/2007

MessageSujet: Re: idée de fabrication - XR2   Sam 28 Jan 2012, 20:20

Commence a démarrer sur un léger faut plat descendant .........
tu laisses couler puis tu commences a pedaler...................
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
thor 53
**
avatar

Messages : 122
Âge : 57
Localisation : landivy Mayenne
Date d'inscription : 26/12/2011

MessageSujet: Re: idée de fabrication - XR2   Dim 29 Jan 2012, 00:22

ok merci ,mais part chez moi beaucoup de route plate, je vais esseyer avec des roulettes de petit velo car le c.g et bas et l'equilibre instable, ma femme voudrai que je mette le guidon au dessus sur la potence de la roue avant, mais ou trouver un guidon si grand a part le faire, si quelqu'un a une idée
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.freedom-cycle-53.fr/
thor 53
**
avatar

Messages : 122
Âge : 57
Localisation : landivy Mayenne
Date d'inscription : 26/12/2011

MessageSujet: nouvelle modif   Dim 29 Jan 2012, 18:20

apres avoir modifier le guidon et le siege qui et provisoire





j ai voulu retenter un depart mais helas, je n'arrive pas a tenir longtemps, sa godille dans tous les sens,vraiment je penser pas que cela soit si dure a navigué la dessus on refera une tentative demain si le temps le permet
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.freedom-cycle-53.fr/
thor 53
**
avatar

Messages : 122
Âge : 57
Localisation : landivy Mayenne
Date d'inscription : 26/12/2011

MessageSujet: 1 er tour de roue   Lun 30 Jan 2012, 19:50

donc apres avoir modifier le siege et la direction ,mon fils sert de cobaye lol , c'est fou se que a quoi peut servir une potence













1 er tour de roues et la , oh surprise equilibre parfait un peu godille au debut, mais j'ai reussi a faire le tour du quartier ceci dit sans freins et sans derailleur un peu duraille dans les virages mais bon sa va venir
apres peinture cablerie
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.freedom-cycle-53.fr/
thor 53
**
avatar

Messages : 122
Âge : 57
Localisation : landivy Mayenne
Date d'inscription : 26/12/2011

MessageSujet: modification de la potence   Jeu 02 Fév 2012, 18:05

une petite amelioration sur la potence






plus un petit trepied recup(ancien portique de gosse) pour fixé le velo au sol pour tous les essais







siege pas encore definitif mais suffisant pour les essais ,plus tard enn resine polyester
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.freedom-cycle-53.fr/
Tigouille
Accro du forum
avatar

Messages : 2999
Âge : 64
Localisation : limoges
VPH : tica
Date d'inscription : 09/09/2006

MessageSujet: XR2   Mer 05 Sep 2012, 10:14

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://tigouille.free.fr/
Invité
Invité



MessageSujet: Re: idée de fabrication - XR2   Mer 05 Sep 2012, 11:11

Faut manger du poisson Tigouille !

Il en a été parlé ici:
http://velorizontal.bbfr.net/t15188-idee-de-fabrication

[fusionné - merci Pearly ]
