 un trike pour schtroumph de 7-8ans

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
nabla
Accro du forum


Messages : 1022
Âge : 42
Localisation : grenoble
VPH : Nabla Bantarde, Speculoos Asclier, trike sauterelle
Date d'inscription : 19/09/2008

MessageSujet: un trike pour schtroumph de 7-8ans   Jeu 12 Jan 2012, 22:12

Bonjour,

La sauterelle est finie... je dois donc tenir ma promesse au fiston... lui faire un trike... pale

Donc me voila bien em...dé pale

le schtroumph mesure 1,20m et pése 22 kg (pourtant je le nouris et surtout du bio... mais c'est pas le sujet )

concretement je ne sais pas comment prendre le truc.

Ce qui est sur :
- roue arrière de 20 pouces ( ça tombe bien j'ai un triangle arrière dans la cave)
- cadre en tube carré de 30x30 ou approchant ça suffiera amplement ( voir peut etre du 25x25 enfin dans ses eaux) la

la ou je tatonne franchement :
- la geometrie globale une voie dans les 650 ou 600. la sauterelle a une voie de 750 et le gosse est cruxifié dessus.
mais si je reduit la voie le trike deviens moins stable study
- l'empatement : il s'imposera de lui meme quand j'aurais casé le triangle arrière, le siége, le gosse et le pédalier, la lattitude sera mince.
- les carracteristiques geometrique ( angle de chasse, chasse) etc ????

Le gros dilème du moment :
- roues de 20 pouces ou de 16 pouces

A votre bon coeur messieurs dames, j'ai besoin de vos conseils/idées

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
joss76
Accro du forum


Messages : 1815
Âge : 28
Localisation : seine maritime
VPH : waw 58 électro-solarisé
Date d'inscription : 26/12/2011

MessageSujet: Re: un trike pour schtroumph de 7-8ans   Jeu 12 Jan 2012, 22:15

recherche du coté du tititrike il y a de très bonne solutions Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://sport-e-bike.fr
pypat
Posteur d'argent


Messages : 433
Âge : 62
Localisation : Yonne 89
VPH : Terratrike Zoomer Elite et scorpion pour Madame
Date d'inscription : 10/11/2007

MessageSujet: Re: un trike pour schtroumph de 7-8ans   Ven 13 Jan 2012, 00:21

J'avais fait un tricycle pour le petit fils il y a quelques temps regarde là
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
nabla
Accro du forum


Messages : 1022
Âge : 42
Localisation : grenoble
VPH : Nabla Bantarde, Speculoos Asclier, trike sauterelle
Date d'inscription : 19/09/2008

MessageSujet: Re: un trike pour schtroumph de 7-8ans   Lun 26 Mar 2012, 22:31

bonsoir,

n'allait pas croire que je dormait tout ce temps...

J'etais en train d'epurer sauvagement

j'en suis la :

roue arrière 20", avant 16 pouces.
Et je compte faire les fourches moi meme.. avec freins V-brakes.



un detail du train avant : attention il est vu de face, dans la realité il sera incliné de 12° vers l'arrière.
Mais pour dessiner les pièces j'avais besoin de faire un dessin avec des vue "facile"



j'ai encore une interogation sur la hauteur du pedalier, l'axe du pedalier est à 240 du sol... il faudra de toute façons que je bride les pieds du schtroumph


vos commentaires ??????

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cekamis 77
Posteur de bronze


Messages : 280
Âge : 43
Localisation : [77] -à 10mn de Fontainebleau
VPH : Catrike SPEED
Date d'inscription : 10/06/2011

MessageSujet: Re: un trike pour schtroumph de 7-8ans   Lun 26 Mar 2012, 23:37

Tiens j'en suis au même point que toi, j'ai promis à ma fille (5ans1/2 : 1m20, 20kg) qu'elle aurais son trike quand elle sauras faire du vélo droit ... samedi elle m'a donné le feu vert Wink !!!


Je pense aussi à du 20" pour l'AR, avec un morceau de BMX, ça feras l'affaire. (le train AV vas le servir pour mon vélo cargo. Mais VD, donc HS içi )
Et pour l'avant 2x16" : j'ai un vélo de recup qu'elle n'aime pas, il vas donner ses roues de 16" et son pédalier...

et pour la direction : un jeu de colonne de vtt, avec des pivot façon KMX et axe de 9mm des roues de 16", pour son poids ça devrais suffir.
et siege en contreplaque lamelé collé que je suis en train de cogiter ...

Vàlà au taf maintenant ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
M
Accro du forum


Messages : 4111
Localisation : de retour à Lyon
VPH : divers rase-moquette
Date d'inscription : 11/01/2006

MessageSujet: Re: un trike pour schtroumph de 7-8ans   Mar 27 Mar 2012, 07:46

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://velorizontalyon.blogspot.com/
nabla
Accro du forum


Messages : 1022
Âge : 42
Localisation : grenoble
VPH : Nabla Bantarde, Speculoos Asclier, trike sauterelle
Date d'inscription : 19/09/2008

MessageSujet: Re: un trike pour schtroumph de 7-8ans   Lun 28 Jan 2013, 22:59

alors si ça c'est pas du deterrage de post en règle.....

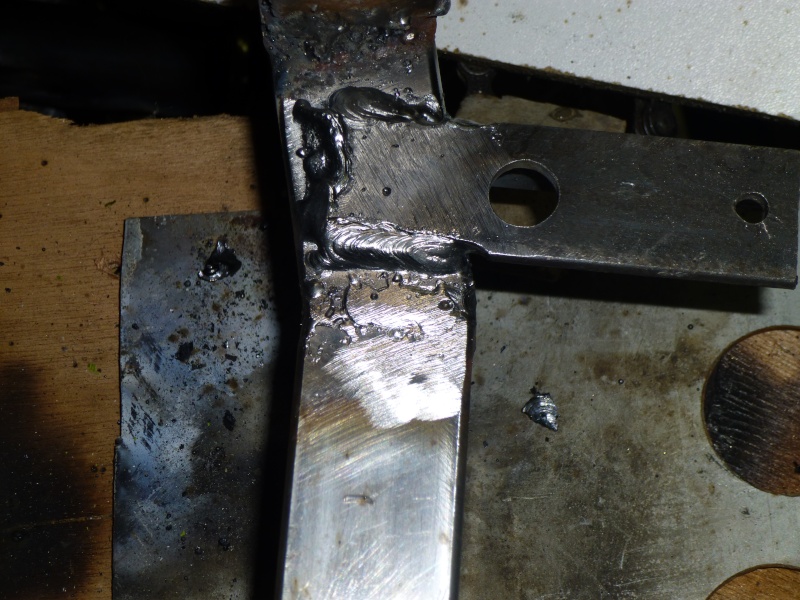

N'allez pas croire que je dormais tout ce temps... non non non.. je m'activais en coulisse.

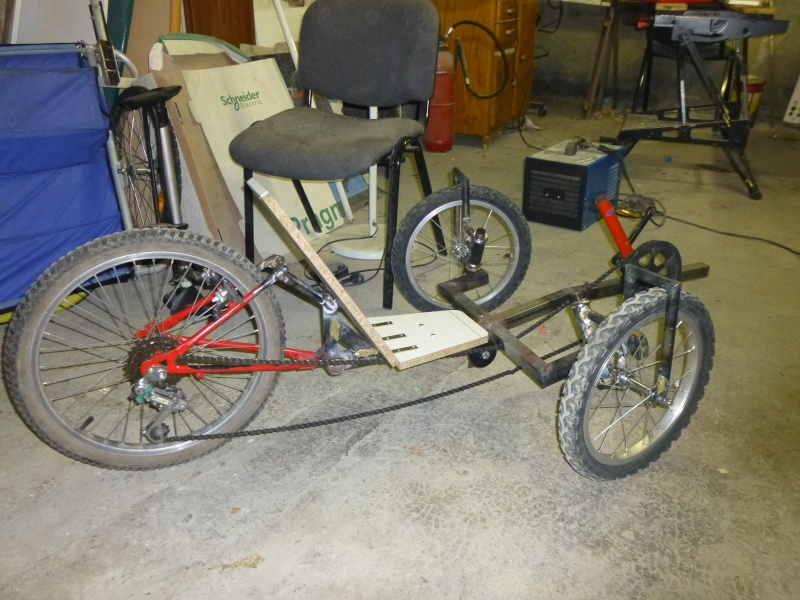

Bon après avoir modifié la sauterelle qui avait l'assise trop en avant, j'ai rénové une carcasse 2x700 (avec V brakes) pour madame et puis je m'y suis remis....



ça avance vraiment pas vite.. mais ça avance. reste à faire la tringlerie de direction, les freins, un peut de mousse sur le siège, la peinture, une meilleur transmision et.... je passe à la suite

bientôt père et fils cote à cote



à propos de père un "tribute to my dady"... Ce soir le saint esprit des soudeurs à pris possession de mon être et à guidé ma main... une soudure dont je suis très fier.... si seulement toutes les autres etaient comme ça Embarassed Embarassed

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cekamis 77
Posteur de bronze


Messages : 280
Âge : 43
Localisation : [77] -à 10mn de Fontainebleau
VPH : Catrike SPEED
Date d'inscription : 10/06/2011

MessageSujet: Re: un trike pour schtroumph de 7-8ans   Mar 29 Jan 2013, 00:00

Pour la soudure, c'est comme le cardio, seul la pratique et les KM t'apporterons de bon resultats Wink


nabla a écrit:
bientôt père et fils cote à cote

Tu vas voir le bonheur que ça procure ... et les yeux 100x plus insistant sur votre passage (surtout si les deux sont de la même couleur).
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nabla
Accro du forum


Messages : 1022
Âge : 42
Localisation : grenoble
VPH : Nabla Bantarde, Speculoos Asclier, trike sauterelle
Date d'inscription : 19/09/2008

MessageSujet: Re: un trike pour schtroumph de 7-8ans   Ven 22 Mar 2013, 23:06

bonsoir à tous et à toutes (tien oui d'ailleur y-a-t-il des autoconstructrice ?? hors mis chabizard )

mais elle ça compte pas c'est une pro.... non non rassurez vous je ne cherche pas l'Ame soeur, il y a d'autres forums pour ça

D'ailleur l'ame soeur je l'ai trouvé depuis 12 ans et la progeniture s'impatiente....

il fais ce qui peut papa !!!

je viens d'achever la tringlerie de direction... avant cela j'ai mis les freins... des V-brakes s'il vous plait.. je vous ai épargné mes tribulation car ...ce fut long et dur... mais bref j'y suis arrivé.

Donc pour la direction, je m'etais bien emme...dé sur la sauterelle avec le parallelisme des roues avant... Cela m'a même valu de bousiller une paire de marathon plus en 300kms

à force de me triturer ce que l'alcool, le travail et la lecture de "petit ours brun" m'on laissé de méninge... j'ai trouvé cette methode...

C'est C.... ça coute trois fois rien et c'est très efficasse... cela ne vaud surement pas un truc lazer de ta mere.. mais je suis à 2mm près...

sur des roues de 20" ça doit etre encore plus précis..





bon courage je tiens le bon bou

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ALagrange (Alex)
Accro du forum


Messages : 5593
Âge : 47
Localisation : Grenoble-Eybens
VPH : Sokol05 & Bacchetta Corsa & Catrike Road
Date d'inscription : 11/04/2006

MessageSujet: Re: un trike pour schtroumph de 7-8ans   Sam 23 Mar 2013, 10:58

Tu ne prévois pas un réglage de parallélisme?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nabla
Accro du forum


Messages : 1022
Âge : 42
Localisation : grenoble
VPH : Nabla Bantarde, Speculoos Asclier, trike sauterelle
Date d'inscription : 19/09/2008

MessageSujet: Re: un trike pour schtroumph de 7-8ans   Sam 23 Mar 2013, 18:05

mheuuuu si j'ai prévu la tringle de direction réglable -> parallélisme réglable.

Mais afin d'avoir un engin "propre" au départ j'essaie de souder les pièce dans une disposition "optimale".

Les réglages servant à corriger les défauts apparaissant en cours de vie, par à corriger des vice de départ...

Enfin ça c'est la théorie
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nabla
Accro du forum


Messages : 1022
Âge : 42
Localisation : grenoble
VPH : Nabla Bantarde, Speculoos Asclier, trike sauterelle
Date d'inscription : 19/09/2008

MessageSujet: Re: un trike pour schtroumph de 7-8ans   Sam 20 Avr 2013, 00:02

et bien le trike à roule il y a une semaine.. premier tests avec le client et sa soeur...

pas mal, mais il me fallait encore ameliorer:

- le retour de chaine qui frotait un peut
- la direction pas satisfaisante

pour le retour de chaine une simple roulette de chape de dérailleur suffit.. c'est fais

pour la direction, j'ai du me gauffrer dans mon hackermann... la roue interieur prend moins d'angle que la roue extérieur ..
C'est rigoureusement l'inverse de ce qu'on cherche..

problème que j'ai également sur ma sauterelle confused scratch scratch
C'est pas gênant en roulant mais très pénible en manoeuvre.

finalement dimanche dernier j'ai vu le trike de la vipére et j'ai compris mon erreur.

Après modif la direction est bien meilleur...

vas faloir que je pige pourquoi

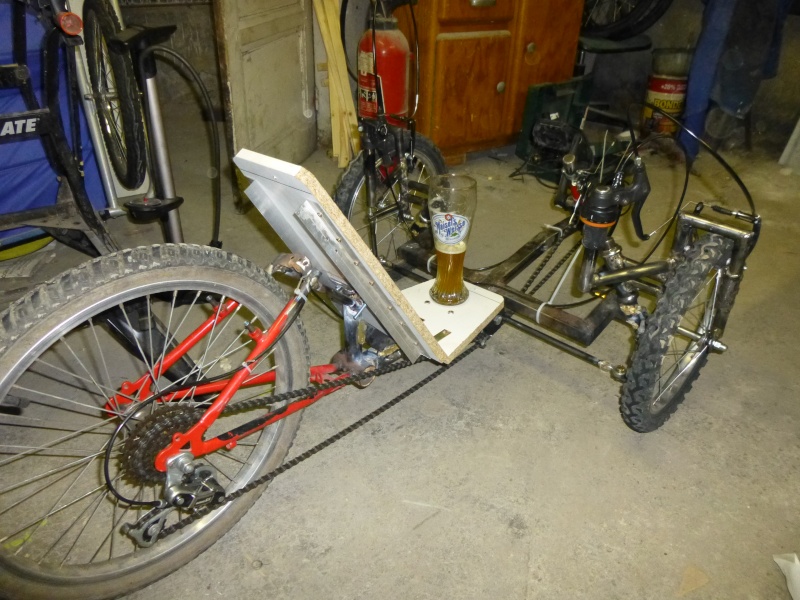

allez des photos pour le plaisir


et



et lq bierre et bien..... comment dire...... no comments
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nabla
Accro du forum


Messages : 1022
Âge : 42
Localisation : grenoble
VPH : Nabla Bantarde, Speculoos Asclier, trike sauterelle
Date d'inscription : 19/09/2008

MessageSujet: Re: un trike pour schtroumph de 7-8ans   Lun 13 Mai 2013, 22:22

et voila les saucissons séchent... le temps d'aller voir si l'ouest de la turquie est toujours aussi calme, et le week end prochain.. je remonte tout ça



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
M
Accro du forum


Messages : 4111
Localisation : de retour à Lyon
VPH : divers rase-moquette
Date d'inscription : 11/01/2006

MessageSujet: Re: un trike pour schtroumph de 7-8ans   Mar 14 Mai 2013, 09:33

on dirait une découpe de viande ou un film de série B avec découpage à la scie circulaire Smile

Je plaisante, il est splendide!

M
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://velorizontalyon.blogspot.com/
nabla
Accro du forum


Messages : 1022
Âge : 42
Localisation : grenoble
VPH : Nabla Bantarde, Speculoos Asclier, trike sauterelle
Date d'inscription : 19/09/2008

MessageSujet: Re: un trike pour schtroumph de 7-8ans   Lun 03 Juin 2013, 22:46

bon voila ouf je le déclare officiellement fini...

il restera bien sure des détails à règler comme toujours, mais globalement il est fini.



Le chat c'est comment dire.... il avait rien à foutre la...mais j'avais aucune raison de le virer...
et puis elle est belle non mina... Je voulais une jolie nana sur la photo..

Ma femme m'a dit "non mais biiiiip, vas te biiiip biiiip biiip biiiip....
Ma fille... il y a des loies contre ça...
la voisine ma femme à dit biiiip biiiip biiip biiiip

donc le chat.. enfin la chate







yaplus qu'a rouler
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ALagrange (Alex)
Accro du forum


Messages : 5593
Âge : 47
Localisation : Grenoble-Eybens
VPH : Sokol05 & Bacchetta Corsa & Catrike Road
Date d'inscription : 11/04/2006

MessageSujet: Re: un trike pour schtroumph de 7-8ans   Mar 04 Juin 2013, 07:09

Chouette!!
Luc a des tonnes de pneus plus roulants pour le Magma. Very Happy
Qu'en pense l'heureux propriétaire? A quand le tandem?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Luc
Pilier du forum


Messages : 853
Âge : 38
Localisation : sud Grésivaudan
VPH : M5 LR acier 2010, Milan GT MK2 053
Date d'inscription : 08/02/2011

MessageSujet: Re: un trike pour schtroumph de 7-8ans   Mar 04 Juin 2013, 07:55

Superbe !!
Ca fait voiture de sport le rouge, ya pas à dire.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
laf_ange
Accro du forum


Messages : 3577
Âge : 43
Localisation : AGEN
Date d'inscription : 26/04/2008

MessageSujet: Re: un trike pour schtroumph de 7-8ans   Mar 04 Juin 2013, 11:32

Moi je suis sûr que la minette devait ce demander où est le panier pour qu'elle puisse venir elle aussi en balade.
Ben oui certaine voiture on un félin en métal sur le capot donc pourquoi pas une vrai féline sur le p'tit bolide ?

LAF ! ! ... !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.wanadoo.fr/laf-ange/le_site.html
nabla
Accro du forum


Messages : 1022
Âge : 42
Localisation : grenoble
VPH : Nabla Bantarde, Speculoos Asclier, trike sauterelle
Date d'inscription : 19/09/2008

MessageSujet: Re: un trike pour schtroumph de 7-8ans   Jeu 06 Juin 2013, 22:16

et un bouricot comme concepteur.... une vraie ménagerie....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
caisse433
Débutant(e)


Messages : 19
Âge : 52
Localisation : Saint-Nicolas (Liège) belgique
Date d'inscription : 01/03/2013

MessageSujet: Re: un trike pour schtroumph de 7-8ans   Jeu 06 Juin 2013, 23:09

fameux angles de pivot que tu a mit !!!!!!, par contre, l'angle de chasse me semble bien faible ! or , c'est lui qui fait la stabilité de la direction !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: un trike pour schtroumph de 7-8ans   Aujourd'hui à 08:40

Revenir en haut Aller en bas

un trike pour schtroumph de 7-8ans
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» un trike pour schtroumph de 7-8ans
» [Enfant] Le TitiTrike - un trike pour ma petite puce de 4ans
» Kit-trike Pour goldwing 1800
» un nouveau trike....pour ceux que...
» Quel trike pour la traversée de l'Islande ?

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum du Vélorizontal, vélo couché et autres véhicules à propulsion humaine :: Les Points spécifiques :: Le Coin du Constructeur amateur-
Sauter vers:
