 Le Dodo, tandem dos à dos TD

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4  Suivant
AuteurMessage
Sparv
Accro du forum
avatar

Messages : 2414
Âge : 31
Localisation : Tarbes
VPH : Performer High Racer; Zockra HR700 n°21; VD utilitaire; VTT; VD route; (avant: Nazca Pioneer)
Date d'inscription : 25/08/2008

MessageSujet: Re: Le Dodo, tandem dos à dos TD   Ven 03 Juin 2011, 13:52

Merci! C'est du beau boulot. J'avais loupé le fil du H-Push-Pull, et donc je le remets ici pour que les futurs lecteurs comprennent e quoi qu'on cause:
http://velorizontal.bbfr.net/t11802-h-push-pull
Et le fil du Foudroyant:
http://velorizontal.bbfr.net/t88-le-foudroyant-tatataaaaaan?highlight=foudroyant
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pierre1911
Accro du forum
avatar

Messages : 2674
Localisation : Monts du Lyonnais
VPH : Q71:2, Q418*2/3, VAE, Kettwiesel Ib, IIb et IIIe, Brompton S6L et TD (en panne de construction)
Date d'inscription : 15/04/2009

MessageSujet: Re: Le Dodo, tandem dos à dos TD   Ven 03 Juin 2011, 14:41

OTZI a écrit:
Très difficile de rembobiner
Que veux tu dire? pas de rétropédalage par exemple pour remettre les pédales à la position souhaitée à l’arrêt?

OTZI a écrit:
poulie folle dessous, indexation par galet de 30 pour enrouler au mieux, commande directe, avec un peu de doigté c'est parfait même sur le 13.
je traduis comme je comprend merci OTZI de corriger
la polie est folle dessous c'est à dire pas d’arrêt axial elle s’aligne toute seule
la polie du dessus joue office aussi de patte de dérailleur pour les différentes longueurs de chaîne. Elle est fixée sur un berceau qui est fixé sur un axe et dont la tension est assurée par le sandow.... cette poulie doit pouvoir translater sur le coté pour être mise en face du pignon voulu. la commande ce fait à la main en poussant sur la poulie ou c'est peut être tout le berceau qui translate.

Very Happy


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DocBoden
Posteur d'or
avatar

Messages : 606
Localisation : Saint-Denis de La Réunion
VPH : Le Condor, les autres aussi !
Date d'inscription : 18/11/2006

MessageSujet: Re: Le Dodo, tandem dos à dos TD   Ven 03 Juin 2011, 14:56

Bravo !

Ici, le dodo ça fait tout de suite penser à une grande soif !

clicaou



Dernière édition par DocBoden le Ven 03 Juin 2011, 15:13, édité 2 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
OTZI
Posteur de bronze
avatar

Messages : 276
Âge : 57
Localisation : Valence (26)
VPH : Baron - H-PUSH-PULL - TDornoTD - bicycle#5
Date d'inscription : 23/02/2009

MessageSujet: Re: Le Dodo, tandem dos à dos TD   Ven 03 Juin 2011, 15:10

pierre1911 a écrit:

je traduis comme je comprend merci OTZI de corriger

Very Happy

Ben oui hein !? On appelle ça vulgairement un dérailleur ! ;-)
http://www.servimg.com/image_preview.php?i=50&u=16096091

Bon, maintenant c'est fini, on arrête ! Au Dodo !
.......
Dis Jean-Lou, tu nous montres le puzzle STP ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean-Lou
Accro du forum
avatar

Messages : 1806
Âge : 49
Localisation : Nerville la Forêt F95
VPH : La grue, l'anguille, la girafe, l'albatros, gros pif (A4), le Dodo (tandem dos à dos)
Date d'inscription : 17/01/2006

MessageSujet: Re: Le Dodo, tandem dos à dos TD   Ven 03 Juin 2011, 15:19

arafolie a écrit:

des tubes ajustés et soudés ( gros boulot)
Malheureusement oui, j'ai sous-traité à Libellule la découpe des gabarits imprimés.
Je viens de compter environ une centaine de bouts de tubes assemblés par soudure.
La prochaine fois je construit avant le robot qui découpe gruge et soude.

arafolie a écrit:
la tenue en torsion de la poutre heiffel c'est comment au final avec 2 bonshommes dessus ?
Les calculs étaient assez favorables mais c'est malgré tout la grosse incertitude, les premiers essais m'ont fait un peu
douter, la suite des test m'a plutôt rassuré, pas observé résonance malgré les pédalages asynchrones.
La poutre principale ça devrait aller j'ai plus d'inquiétude concernant la jonction avec le pivot de direction, je ne pouvais pas
faire large du fait du passage des jambes.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://beauxdebris.free.fr/velocouche/index.html
djiji
Posteur d'or


Messages : 703
VPH : traction directe à empattement variable ( varioTAD )
Date d'inscription : 05/08/2007

MessageSujet: Re: Le Dodo, tandem dos à dos TD   Dim 05 Juin 2011, 18:05

Bravo ! bravo !

Tu aurais mis un axe comme sur le montage ci-dessous et un palan à la place du cable, tu aurais eu un vario dodo.... la prochaine fois sans doute Very Happy

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
huskyrescue
Accro du forum
avatar

Messages : 1455
Âge : 39
Localisation : Grenoble (SMH)
VPH : Speculoos by Edelbikes, Cat' Speed orange, M5 Shockproof vélotaf...
Date d'inscription : 16/10/2006

MessageSujet: Re: Le Dodo, tandem dos à dos TD   Dim 05 Juin 2011, 19:20

Mwouais, ne pas oublier que c'est un traction-propulsion, donc dans le cas du Vario-Dodo faut pas que le moteur arrière soit plus véloce que l'avant, sinon risque d'y avoir des comportements imprévus
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
isard09
Accro du forum
avatar

Messages : 1168
Âge : 56
Localisation : Mas d Azil 09
VPH : Baron orange ,krolann2,TD carbobambou
Date d'inscription : 08/01/2007

MessageSujet: Re: Le Dodo, tandem dos à dos TD   Dim 05 Juin 2011, 21:07

Excellent travail ,Jean-Lou , on voit que tu n'as pas chômé!

la longueur de l'engin semble importante , le rayon de braquage ne sera sans doute pas tres court !
le guidon U serait plus favorable pour tourner le guidon? sur une traction il me semble qu'on est de tte façon limité par la souplesse des genoux pour pédaler dans les coins! (mais mon expérience sur le gruiguiloos est limitée)

çà serait chouette de voir ce tandem rouler , vous venez au rassemblement Girondin?
ya-t-il d'autres tandems couchés cette année sur PBP ?

Alain
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
eric
Accro du forum


Messages : 1073
Âge : 64
Localisation : CENTRE BRETAGNE
VPH : HR Carbone: le korrigan - Giant TCR C0
Date d'inscription : 04/01/2006

MessageSujet: Re: Le Dodo, tandem dos à dos TD   Dim 05 Juin 2011, 21:27

Sacré boulot ! ! ! Félicitations. Maintenant, c'est le temps du plaisir en le faisant rouler.....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Berniche
Accro du forum
avatar

Messages : 1662
Date d'inscription : 28/09/2007

MessageSujet: Re: Le Dodo, tandem dos à dos TD   Dim 05 Juin 2011, 22:16

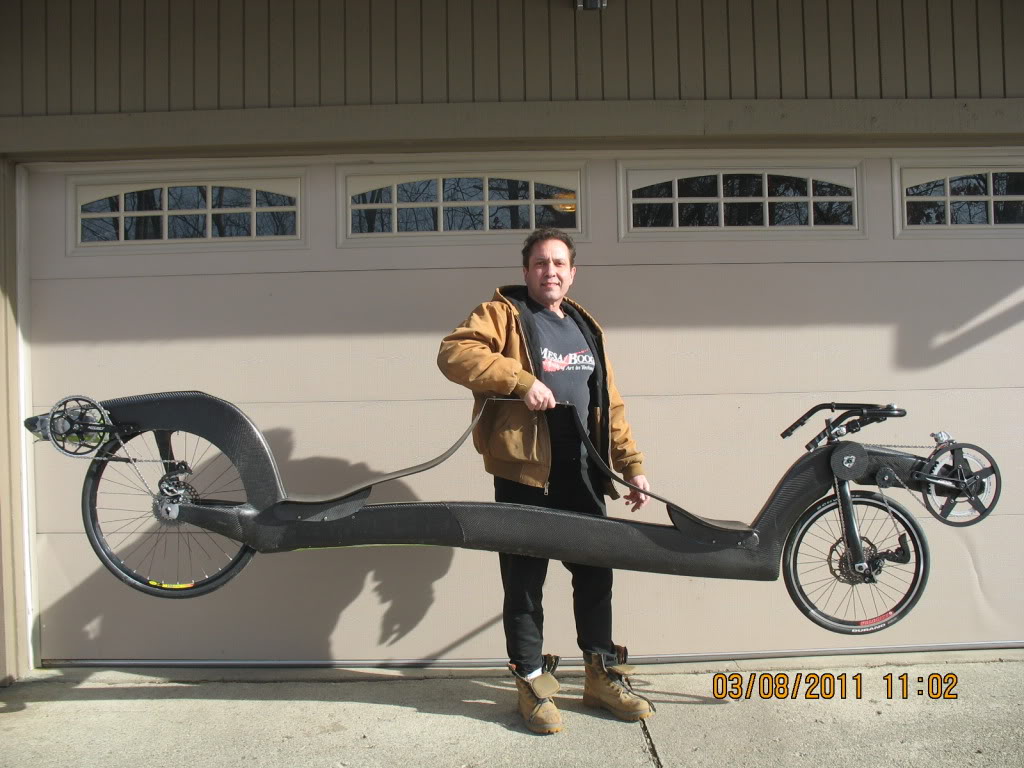

Coïncidence :
Celui qui devine le poids... ...emporte le panier !

Morciglio roi du carbone ? Voir ! >>> http://s363.photobucket.com/home/JohnMorciglio#!cpZZ1QQtppZZ28
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DocBoden
Posteur d'or
avatar

Messages : 606
Localisation : Saint-Denis de La Réunion
VPH : Le Condor, les autres aussi !
Date d'inscription : 18/11/2006

MessageSujet: Re: Le Dodo, tandem dos à dos TD   Lun 06 Juin 2011, 06:08

34 livres américaines soit 15,42214058 Kgs : j'ai bon?

une tite vidéo pour voir comment il a resolu le 8 de la propulsion

la video en rostbeef avec un bon accent sauce BBQ

evidemment c'est plus "facile" car il n'y a pas de montant du côté des dérailleurs
on remarque le petit bout de tube articulé qui limite les conflits de croisement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jpl83
Accro du forum
avatar

Messages : 7153
Âge : 73
Localisation : St Raphael
VPH : Windcheetah compact, Sprint fs2. Ex VC : Fiero, Agenda, Lynxx, Strada, grassHopper, Cruzbike. Ex trike : Zoomer, kett
Date d'inscription : 17/12/2006

MessageSujet: Re: Le Dodo, tandem dos à dos TD   Lun 06 Juin 2011, 10:18

C'est pour étayer la maison ? Very Happy

C'est parce que madame commençait à aller plus vite que toi ? Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bernard Faucheux
***
avatar

Messages : 126
Âge : 69
Localisation : Yvelines
VPH : M5 Mid Racer Carbone Noir / Baron Elite Bleu
Date d'inscription : 30/07/2008

MessageSujet: Re: Le Dodo, tandem dos à dos TD   Lun 06 Juin 2011, 11:36

Superbe réalisation et bonne route à vous deux.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Berniche
Accro du forum
avatar

Messages : 1662
Date d'inscription : 28/09/2007

MessageSujet: Re: Le Dodo, tandem dos à dos TD   Mar 07 Juin 2011, 09:05

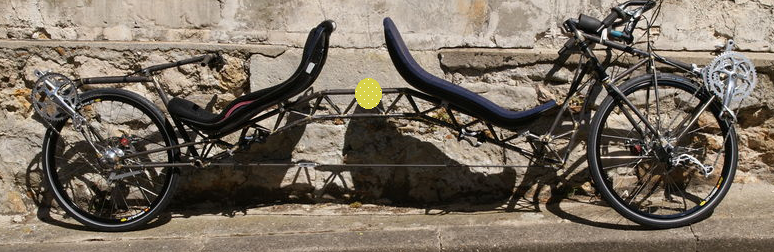

"solutions sauf pour le tirant"...
..."pour étayer la maison"...
...à l’endroit de la pastille, une clef de voute en place d’un chapeau chinois!


Dernière édition par Berniche le Mar 07 Juin 2011, 19:40, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
generationsfutures
Posteur de bronze
avatar

Messages : 223
Âge : 39
Localisation : St Père en Retz (St Nazaire)
VPH : Nazca Pioneer / Optima Baron / Ice B1 / Alleweder A2 / Greenspeed tandem / Quest velomobiel.nl
Date d'inscription : 13/10/2006

MessageSujet: Re: Le Dodo, tandem dos à dos TD   Mar 07 Juin 2011, 09:33

C'est un très beau vélo.
J'aime vraiment l'idée du cadre en treillis de petits tubes.

Je découvre également la réalisation de ce tandem B2B en carbone.
C'est mon rêve ! Construire un tandem en carbone.

Dans quelques années ...

A bientôt sur les routes.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.generationsfutures.net
NP
***


Messages : 135
VPH : Top gun 406 (autoconstruit)
Date d'inscription : 28/07/2008

MessageSujet: Re: Le Dodo, tandem dos à dos TD   Lun 25 Juil 2011, 08:02

Je ne l'ai pas encore dit mais magnifique réalisation.

Peut on avoir quelques nouvelles après les premiers km: sensations, confort, efficacité?

NP
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fabien
Admin
avatar

Messages : 1145
Âge : 32
Localisation : A l' Ouest !!!
VPH : Trop ? Vélo pliant, TD et vélos normaux
Date d'inscription : 18/02/2010

MessageSujet: Re: Le Dodo, tandem dos à dos TD   Mar 26 Juil 2011, 19:39

Après en avoir entendu parler , je découvre enfin l'oiseau. Quel magnifique Vélo.

Et il donne quoi sur la route ?

__________________________________
mes quelques photos (mais sans vélo ou presque) : http://fabienphoto.eu
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://fabienphoto.eu/
Jean-Lou
Accro du forum
avatar

Messages : 1806
Âge : 49
Localisation : Nerville la Forêt F95
VPH : La grue, l'anguille, la girafe, l'albatros, gros pif (A4), le Dodo (tandem dos à dos)
Date d'inscription : 17/01/2006

MessageSujet: Re: Le Dodo, tandem dos à dos TD   Jeu 28 Juil 2011, 23:09

Quelques premiers vrais tests, à Buis puis à Allègre après pas mal de modifs et un mois de juin bien rempli brevet, Monza etc...

Pour les modifs :
- quelques tubes de plus pour rigidifier le treillis,
- abandon du U-bar à l'avant au profit d'un bon cintre route -> nouvelle transmission 10v et nouveaux freins.
Voir la dernière photo prise par JP :



Pour les tests en compagnie de la vipère qui a les jambes un peu trop longues mais des watts :
- première sortie le col de Fontaube pour se faire offrir un nectar d'abricot au sommet. La montée c'est faite autour de 20 de moyenne
seule une chicane à droite nous a imposé un arrêt (ça ira mieux avec un peu plus d'expérience pour le pilote).
- seconde sortie aller retour d'Allègre à ST Paulien, au retour (montée) pédro a réussi à rester dans la roue jusqu'à le dernière
montée ou nous l'avons décroché.

Sortie d'une quarantaine de km avec Libellule à Allègre avec pour escorte Vipère noire, Olivier 25 puis Daniel 13 au retour, bonnes
impressions également.

Quelques retour encore très partiels.

- Il monte vraiment bien pour un tandem.
- le hauban inférieur se met bien en tension si le tandem est chargé (donc utile <- test avec Vluisant).
- on a choisi la couleur (RAL 4007) mais peut-être encore des tests avant la peinture.
- projet d'aller faire un peu de cyclo-camping avec ces prochaines semaines pour se familiariser avant PBP.


Dernière édition par Jean-Lou le Jeu 28 Juil 2011, 23:37, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://beauxdebris.free.fr/velocouche/index.html
sonn
*


Messages : 30
Date d'inscription : 22/07/2011

MessageSujet: Re: Le Dodo, tandem dos à dos TD   Jeu 28 Juil 2011, 23:29

Trop top le tandem! J'adore le style ! Superbe réalisation, félicitations ! Il fait combien de longueur ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean-Lou
Accro du forum
avatar

Messages : 1806
Âge : 49
Localisation : Nerville la Forêt F95
VPH : La grue, l'anguille, la girafe, l'albatros, gros pif (A4), le Dodo (tandem dos à dos)
Date d'inscription : 17/01/2006

MessageSujet: Re: Le Dodo, tandem dos à dos TD   Jeu 28 Juil 2011, 23:35

sonn a écrit:
Il fait combien de longueur ?

2m40 d'empattement soit environ 3m hors tout.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://beauxdebris.free.fr/velocouche/index.html
sebastien
Accro du forum
avatar

Messages : 8505
Localisation : Laval
VPH : Eu...Lynx, Agenda, A-traction, Tandem M5, Leiba Record Ai...Sokol, TD Zockra, Milan Sl
Date d'inscription : 04/07/2007

MessageSujet: Re: Le Dodo, tandem dos à dos TD   Jeu 28 Juil 2011, 23:41

Ce serait un plaisir de l'essayer !! Bravo encore !
Étonnant d'avoir choisi le col de Fontaube Laughing
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://afvelocouche.fr
olivier25
Modo
avatar

Messages : 5228
Âge : 62
Localisation : Besançon (Doubs), bientôt Buis les Baronnies !
VPH : Trike Performer, Sokol A1, Métabike, BricaBraque,FAT Bottecchia, Python1
Date d'inscription : 05/01/2006

MessageSujet: Re: Le Dodo, tandem dos à dos TD   Ven 29 Juil 2011, 13:21

Jean-Lou a écrit:

Sortie d'une quarantaine de km avec Libellule à Allègre avec pour escorte Vipère noire, Olivier 25 puis Daniel 13 au retour, bonnes
impressions également.

Quelques retour encore très partiels.

- Il monte vraiment bien pour un tandem.
- le hauban inférieur se met bien en tension si le tandem est chargé (donc utile <- test avec Vluisant).
- on a choisi la couleur (RAL 4007) mais peut-être encore des tests avant la peinture.
- projet d'aller faire un peu de cyclo-camping avec ces prochaines semaines pour se familiariser avant PBP.

Pour la montée, je confirme: en trike je me suis fait poser dans tous les plats montants (inutile de dire que sur le plat j'étais à bloc, il n'y a guère que dans les descentes très virageuses que j'ai pu passer devant)...

__________________________________
Le vélo couché est au vélo droit  ce que la chaise longue est au tabouret ...
Olivier25, alias Danblanch
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://oliviercresson.free.fr
huskyrescue
Accro du forum
avatar

Messages : 1455
Âge : 39
Localisation : Grenoble (SMH)
VPH : Speculoos by Edelbikes, Cat' Speed orange, M5 Shockproof vélotaf...
Date d'inscription : 16/10/2006

MessageSujet: Re: Le Dodo, tandem dos à dos TD   Ven 29 Juil 2011, 14:13

Jean-Lou a écrit:

Pour les tests en compagnie de la vipère qui a les jambes un peu trop longues mais des watts

Qu'est-ce qui ne faut pas lire; la vipère, des jambes trop longues... Rolling Eyes

Jean-Lou a écrit:

- le hauban inférieur se met bien en tension si le tandem est chargé (donc utile <- test avec Vluisant).

J'sais pas pourquoi je le préssentais... Mais la "rigiditié" apportée par ce tirant n'impacte-t-elle pas le confort de l'ensemble ?

Jean-Lou a écrit:

- on a choisi la couleur (RAL 4007) mais peut-être encore des tests avant la peinture.

Chouette couleur, la aussi je sais pas pourquoi je me doutais que ce serait une sorte de violet...

Jean-Lou a écrit:

- projet d'aller faire un peu de cyclo-camping avec ces prochaines semaines pour se familiariser avant PBP.

On sera contents d'avoir un retour sur le comportement en version "chargeé"

Belle réalisation dans la continuité du tandem de Laurent, avec améliorations diverses, il doit apprécier la chose d'où il nous regarde évoluer Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean-Lou
Accro du forum
avatar

Messages : 1806
Âge : 49
Localisation : Nerville la Forêt F95
VPH : La grue, l'anguille, la girafe, l'albatros, gros pif (A4), le Dodo (tandem dos à dos)
Date d'inscription : 17/01/2006

MessageSujet: Re: Le Dodo, tandem dos à dos TD   Mer 03 Aoû 2011, 21:30

Le Dodo a reçu sa nouvelle peinture.

Pas complètement sèche avant remontage -> quelles retouches à faire ... un jour.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://beauxdebris.free.fr/velocouche/index.html
olivier25
Modo
avatar

Messages : 5228
Âge : 62
Localisation : Besançon (Doubs), bientôt Buis les Baronnies !
VPH : Trike Performer, Sokol A1, Métabike, BricaBraque,FAT Bottecchia, Python1
Date d'inscription : 05/01/2006

MessageSujet: Re: Le Dodo, tandem dos à dos TD   Mer 03 Aoû 2011, 21:47

Très joli...
Tu n'en profites pas pour donner un coup de peinture à la Libellule (je parle du vélo) ? Pour passer inaperçu dans la base du 2ème REG, ça va, mais sinon...

__________________________________
Le vélo couché est au vélo droit  ce que la chaise longue est au tabouret ...
Olivier25, alias Danblanch
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://oliviercresson.free.fr
Contenu sponsorisé




MessageSujet: Re: Le Dodo, tandem dos à dos TD

Revenir en haut Aller en bas

Le Dodo, tandem dos à dos TD
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 4Aller à la page : Précédent  1, 2, 3, 4  Suivant
 Sujets similaires
-
» Le Dodo, tandem dos à dos TD
» Le PBP du Dodo
» Le PBP du Dodo
» cuillers en tandem
» Bravo tandem breton

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum du Vélorizontal, vélo couché et autres véhicules à propulsion humaine :: Les Points spécifiques :: Le Coin du Constructeur amateur-
Sauter vers:
