 Premier tour de roue de l'Anisoptère [Tricycle]

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4  Suivant
AuteurMessage
framzy73
Débutant(e)


Messages : 17
Date d'inscription : 29/09/2011

MessageSujet: Re: Premier tour de roue de l'Anisoptère [Tricycle]   Mar 06 Déc 2011, 20:59

cool! et le nexus 7 seul suffis?
j'suis interressé mais je suis en montagne j'ai peur d'etre un peu juste?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Yoplait
Accro du forum
avatar

Messages : 1060
Âge : 48
Localisation : Genève
VPH : L'Anisoptère en phase d'électrisation, Waw 093
Date d'inscription : 26/12/2010

MessageSujet: Re: Premier tour de roue de l'Anisoptère [Tricycle]   Mar 06 Déc 2011, 21:09

Non, il est couplé avec un pédalier trois plateaux 48-38-24, le pignon du Nexus est de 21 dents... j'ai commencé avec un 16, mais je me suis cuit les jambes à faire la montée pour rentrer chez moi.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://jfsgeneva.com
framzy73
Débutant(e)


Messages : 17
Date d'inscription : 29/09/2011

MessageSujet: Re: Premier tour de roue de l'Anisoptère [Tricycle]   Mar 06 Déc 2011, 21:38

ok, mais du coup il te faut une plus grande reserve de chaine? pas trop galere a tendre?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
framzy73
Débutant(e)


Messages : 17
Date d'inscription : 29/09/2011

MessageSujet: Re: Premier tour de roue de l'Anisoptère [Tricycle]   Mar 06 Déc 2011, 21:41

tu nous tiendra au courant pour les reglages, ( les angles que tu as mis) pour TOUT ! carrossage, pivot^^
LOL en tous cas top , il a une bonne tete
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Yoplait
Accro du forum
avatar

Messages : 1060
Âge : 48
Localisation : Genève
VPH : L'Anisoptère en phase d'électrisation, Waw 093
Date d'inscription : 26/12/2010

MessageSujet: Re: Premier tour de roue de l'Anisoptère [Tricycle]   Mar 06 Déc 2011, 21:49

framzy73 a écrit:
ok, mais du coup il te faut une plus grande reserve de chaine? pas trop galere a tendre?

J'ai deux chaines, une pour l'avant et une pour l'arrière, une tendeur devant pour compenser la longueur de chaine lors du changement de plateaux et un tendeur derrière qui me permet de changer de pignon sur le Nexus avec un peu plus de facilité, la roue ne pouvant être reculée pour tendre la chaine.

framzy73 a écrit:

tu nous tiendra au courant pour les reglages, ( les angles que tu as mis) pour TOUT ! carrossage, pivot^^
LOL en tous cas top , il a une bonne tete

Il faut encore que je fasse les appareils qui me permettront de mesurer tout ça....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://jfsgeneva.com
Yoplait
Accro du forum
avatar

Messages : 1060
Âge : 48
Localisation : Genève
VPH : L'Anisoptère en phase d'électrisation, Waw 093
Date d'inscription : 26/12/2010

MessageSujet: Re: Premier tour de roue de l'Anisoptère [Tricycle]   Jeu 26 Jan 2012, 19:18

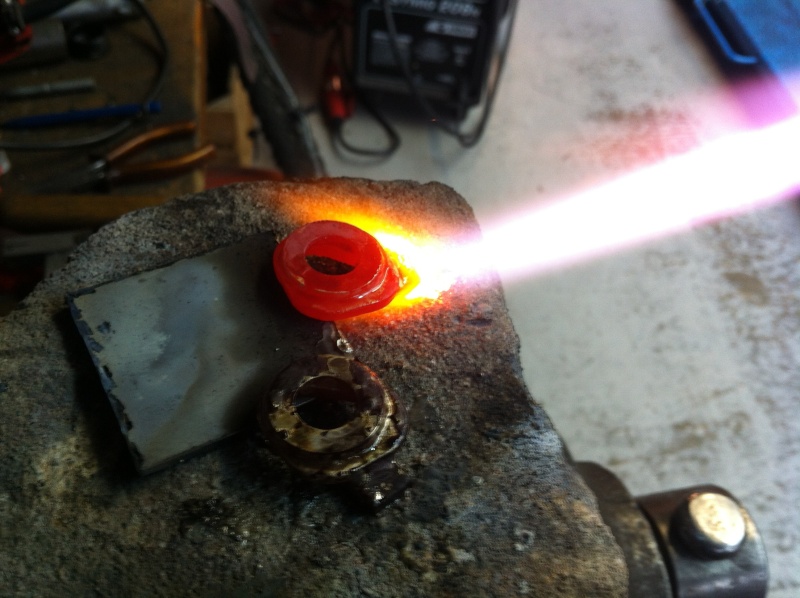

Cette semaine j'ai modifié ça :




Pour avoir ça :






Demain, je coupe l'arrière et je place ce bras oscillant, en même temps je change le moyeux-relais entre la chaîne primaire et secondaire.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://jfsgeneva.com
Yoplait
Accro du forum
avatar

Messages : 1060
Âge : 48
Localisation : Genève
VPH : L'Anisoptère en phase d'électrisation, Waw 093
Date d'inscription : 26/12/2010

MessageSujet: Re: Premier tour de roue de l'Anisoptère [Tricycle]   Ven 27 Jan 2012, 19:26

Comme indiqué hier...

Démontage :



On distingue que le moyeux relais est déjà démonté :



Ablation des parties vouées à disparaitre.
Là une certaine angoisse me saisi :



Mise à niveau de mon essieux avant avec un procédé High-Tec dernier cri (1927 ) :



Présentation du bras oscillant et alignement au laser (pas 1927 ) :



Après contrôle de l'alignement et de la perpendicularité de la roue, pointage :







Lundi à midi, je finis les soudures, je remodifie la fixation de l'amortisseur et je remonte la mécanique...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://jfsgeneva.com
laf_ange
Accro du forum
avatar

Messages : 3585
Âge : 44
Localisation : AGEN
Date d'inscription : 26/04/2008

MessageSujet: Re: Premier tour de roue de l'Anisoptère [Tricycle]   Ven 27 Jan 2012, 20:37

Yoplait a écrit:
Comme indiqué hier...
Mise à niveau de mon essieux avant avec un procédé High-Tec dernier cri (1927 ) :

...
Voleur rend moi mon niveaux à bulle !

LAF ! ! ... !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.wanadoo.fr/laf-ange/le_site.html
jagut
Modo sortant
avatar

Messages : 1724
Âge : 60
Localisation : nord Corrèze
VPH : trike à venir
Date d'inscription : 28/08/2010

MessageSujet: Re: Premier tour de roue de l'Anisoptère [Tricycle]   Ven 27 Jan 2012, 22:34

Ah non Laf,c'est le niveau à mon papa.

Continu Yop il est toujours aussi beau ton vélo ; bon faudrait juste le dérouiller et le vernir, mais c'est pas urgent.('')

__________________________________
Pour de belles balades à pied ou à VTT :
http://ladordognedevillagesenbarrages.e-monsite.com/
https://www.facebook.com/LaDordogneDeVillagesEnBarrages

Ouvrier, il te faut baisser la tête pour manger la soupe, certes, mais pas plus bas que la table.
En retraite on travaille 24h/24.....Bon, euh, souvent on passe 22 h à réfléchir!!!!!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Yoplait
Accro du forum
avatar

Messages : 1060
Âge : 48
Localisation : Genève
VPH : L'Anisoptère en phase d'électrisation, Waw 093
Date d'inscription : 26/12/2010

MessageSujet: Re: Premier tour de roue de l'Anisoptère [Tricycle]   Lun 30 Jan 2012, 19:02

Merci Jagut, ça fait plaisir à lire.

Aujourd'hui, j'avais prévu de finir de souder mes supports de suspensions et de remonter la mécanique... mais finalement ça s'est passé autrement.
Je me suis aperçu avant de fixer mon amortisseur que l'angle de ce dernier ne lui permettait pas de travailler correctement, serré à fond j'arrivais en butée de suspension.
J'ai donc décidé de revoir l'implantation de l'amortisseur :









Maintenant, l'amortisseur est à sa position la plus molle et la suspension travaille de façon impeccable, il me reste encore de la marge pour charger l'arrière du tricycle avec le réglage du ressort de l'amortisseur.

En changeant l'implantation de l'arrière, la position des cale anti-rotation du Nexus a changé, j'ai du en refaire des autres :




Les cales en place :




Je vais enfin pouvoir finir la partie arrière du châssis...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://jfsgeneva.com
Invité
Invité



MessageSujet: Re: Premier tour de roue de l'Anisoptère [Tricycle]   Lun 30 Jan 2012, 23:48

jagut a écrit:
... il est toujours aussi beau ton vélo ; bon faudrait juste le dérouiller et le vernir...

N'oublie surtout pas la patine cuivrée, hein ? Wink
Revenir en haut Aller en bas
Yoplait
Accro du forum
avatar

Messages : 1060
Âge : 48
Localisation : Genève
VPH : L'Anisoptère en phase d'électrisation, Waw 093
Date d'inscription : 26/12/2010

MessageSujet: Re: Premier tour de roue de l'Anisoptère [Tricycle]   Lun 30 Jan 2012, 23:59

Pearly Spencer a écrit:

N'oublie surtout pas la patine cuivrée, hein ? Wink

MDR

Va falloir que je fasse un bain électrolytique sur mesure... et mon balcon sera pas assez grand cette fois, mais j'y pense...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://jfsgeneva.com
Invité
Invité



MessageSujet: Re: Premier tour de roue de l'Anisoptère [Tricycle]   Mar 31 Jan 2012, 00:20

Ta baignoire n'est pas assez grande ?

Essaie peut-être de l'hématite (Luberon) passée au chiffon puis abrasée au tampon Jex et enfin un vernis pour métaux
Revenir en haut Aller en bas
Yoplait
Accro du forum
avatar

Messages : 1060
Âge : 48
Localisation : Genève
VPH : L'Anisoptère en phase d'électrisation, Waw 093
Date d'inscription : 26/12/2010

MessageSujet: Re: Premier tour de roue de l'Anisoptère [Tricycle]   Mar 31 Jan 2012, 00:29

Pearly Spencer a écrit:
Ta baignoire n'est pas assez grande ?

Va être contente ma moitié Rolling Eyes

Juste pour une patine, j'arriverai à me débrouiller, merci pour le coup de l'hématite
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://jfsgeneva.com
Invité
Invité



MessageSujet: Re: Premier tour de roue de l'Anisoptère [Tricycle]   Mar 31 Jan 2012, 00:35

T'as qu'a lui dire que c'est un bain exfoliant


Sinon, pour l'amortisseur décentré, t'es sûr ?
Revenir en haut Aller en bas
Yoplait
Accro du forum
avatar

Messages : 1060
Âge : 48
Localisation : Genève
VPH : L'Anisoptère en phase d'électrisation, Waw 093
Date d'inscription : 26/12/2010

MessageSujet: Re: Premier tour de roue de l'Anisoptère [Tricycle]   Mar 31 Jan 2012, 07:07

Pearly Spencer a écrit:

Sinon, pour l'amortisseur décentré, t'es sûr ?

Oui, au pire, j'en mets un deuxième de l'autre coté, pour la petite histoire Aprilia à fait la même chose sur La Shiver.... Bon,bon d'accord, la construction n'est pas la même
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://jfsgeneva.com
Yoplait
Accro du forum
avatar

Messages : 1060
Âge : 48
Localisation : Genève
VPH : L'Anisoptère en phase d'électrisation, Waw 093
Date d'inscription : 26/12/2010

MessageSujet: Re: Premier tour de roue de l'Anisoptère [Tricycle]   Mar 31 Jan 2012, 19:36

A midi, dernières soudures et remontage des chaines :





Par contre le vernis transparent que j'ai mis me fait foirer mes cordons de soudure... c'est un peu la galère Sad


Un cht'i film :

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://jfsgeneva.com
Yoplait
Accro du forum
avatar

Messages : 1060
Âge : 48
Localisation : Genève
VPH : L'Anisoptère en phase d'électrisation, Waw 093
Date d'inscription : 26/12/2010

MessageSujet: Re: Premier tour de roue de l'Anisoptère [Tricycle]   Mar 31 Jan 2012, 22:14

Au fait, je ne suis pas sur d'en avoir fait mention.... tout est monté sur roulement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://jfsgeneva.com
Yoplait
Accro du forum
avatar

Messages : 1060
Âge : 48
Localisation : Genève
VPH : L'Anisoptère en phase d'électrisation, Waw 093
Date d'inscription : 26/12/2010

MessageSujet: Re: Premier tour de roue de l'Anisoptère [Tricycle]   Jeu 02 Fév 2012, 15:49

Pffff... yzon tellement salé devant l'atelier que si je sors l'Anisoptère... demain il est rouge
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://jfsgeneva.com
Yoplait
Accro du forum
avatar

Messages : 1060
Âge : 48
Localisation : Genève
VPH : L'Anisoptère en phase d'électrisation, Waw 093
Date d'inscription : 26/12/2010

MessageSujet: Re: Premier tour de roue de l'Anisoptère [Tricycle]   Jeu 02 Fév 2012, 18:41

Comme d'habitude, pause de midi... soudure, meule, lime, scie, perce, soude...

L'anisoptère a maintenant les vertèbres de sa queue :


Les fixations du porte-bagages :




Mise en place du porte-bagages :


Les fixations du siège enfant :


Mise en place du siège enfant :


Vue générale :


Meuuu non madame, il est pas bizarre mon siège enfant !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://jfsgeneva.com
Yoplait
Accro du forum
avatar

Messages : 1060
Âge : 48
Localisation : Genève
VPH : L'Anisoptère en phase d'électrisation, Waw 093
Date d'inscription : 26/12/2010

MessageSujet: Re: Premier tour de roue de l'Anisoptère [Tricycle]   Ven 03 Fév 2012, 18:52

Finalement cet après midi, après avoir pulvérisé un produit d'entretien gras sur tout le châssis, j'ai été faire un petit essai... pas grand chose, 3 kms.
Tout fonctionne bien, les chaines sont devenues plus silencieuses avec ce montage, et la suspension est appréciable.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://jfsgeneva.com
Yoplait
Accro du forum
avatar

Messages : 1060
Âge : 48
Localisation : Genève
VPH : L'Anisoptère en phase d'électrisation, Waw 093
Date d'inscription : 26/12/2010

MessageSujet: Re: Premier tour de roue de l'Anisoptère [Tricycle]   Mar 21 Fév 2012, 07:23

Après Ben-hur On Ice, retour à l'atelier :


Le siège est démonté pour rentrer dans la voiture sans démonter les roues.


Dernière édition par Yoplait le Mar 21 Fév 2012, 10:26, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://jfsgeneva.com
vipere noire
Accro du forum
avatar

Messages : 4664
Localisation : isere - 38
VPH : speculoos, cobra (prêté), kouign amann (grillé!), cat speed
Date d'inscription : 05/01/2006

MessageSujet: Re: Premier tour de roue de l'Anisoptère [Tricycle]   Mar 21 Fév 2012, 10:23

j'ai essayé l'engin lors de benhur on ice 2. Les grandes roues avant sont déroutantes pour un pilote de speed! Pas eu le loisir de le tester sur route, en particulier en montée ou descente de col. En tout cas la construction est vraiment originale, notamment le train avant. Et sans le siège enfant il est plus agréable à l’œil
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Yoplait
Accro du forum
avatar

Messages : 1060
Âge : 48
Localisation : Genève
VPH : L'Anisoptère en phase d'électrisation, Waw 093
Date d'inscription : 26/12/2010

MessageSujet: Re: Premier tour de roue de l'Anisoptère [Tricycle]   Mar 21 Fév 2012, 13:59

vipere noire a écrit:
Et sans le siège enfant il est plus agréable à l’œil

Oui, mais moins pour ma fille .

Trés content que tu l'ai essayé et que tu m'aies fait part de tes impressions, cela m'aide pour la suite.

Autrement, je l'ai rependu à la balance (une vielle à lame ressort)... ~26 kg sans le siège enfant Rolling Eyes.

Je vais me décider à refaire un nouveau châssis et utiliser celui ci en vélo-taf.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://jfsgeneva.com
Invité
Invité



MessageSujet: Re: Premier tour de roue de l'Anisoptère [Tricycle]   Mar 21 Fév 2012, 15:36

Yoplait a écrit:
...Autrement, je l'ai rependu à la balance (une vielle à lame ressort)... ~26 kg sans le siège enfant Rolling Eyes...


14,7Kg Cool
Bon, je ne l'ai pas fabriqué, mais quand même bien amélioré...
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Premier tour de roue de l'Anisoptère [Tricycle]

Revenir en haut Aller en bas

Premier tour de roue de l'Anisoptère [Tricycle]
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 3 sur 4Aller à la page : Précédent  1, 2, 3, 4  Suivant
 Sujets similaires
-
» Premier tour de roue de l'Anisoptère [Tricycle]
» premier tour de roue en cb1000r
» Premier tour vélo / vinicole
» premier tour de roue
» premier tour de roue au mbbm28

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum du Vélorizontal, vélo couché et autres véhicules à propulsion humaine :: Les Points spécifiques :: Le Coin du Constructeur amateur-
Sauter vers:
