nabla
Accro du forum


Messages : 1022
Âge : 42
Localisation : grenoble
VPH : Nabla Bantarde, Speculoos Asclier, trike sauterelle
Date d'inscription : 19/09/2008

MessageSujet: Re: les bentriders boivent le nabla Trike   Jeu 16 Juin 2011, 22:13

bonsoir,

et bien petit à petit les choses avancent... bon vraiment lentement certe mais elles avancent.
Lundi soir première fois que le trike est sur ses roues;



les il apparait que la roue gauche ( à droite a l'ecran) est franchement incliné
Après etude je constate que c'est mon manequin qui etait faux...

Donc reprise du manequin, un coup de disqueuse pour recouper les toles de liaison entre la fourche et le pivot.
bhiiiii ça vas faire une vilaine soudure au millieu.

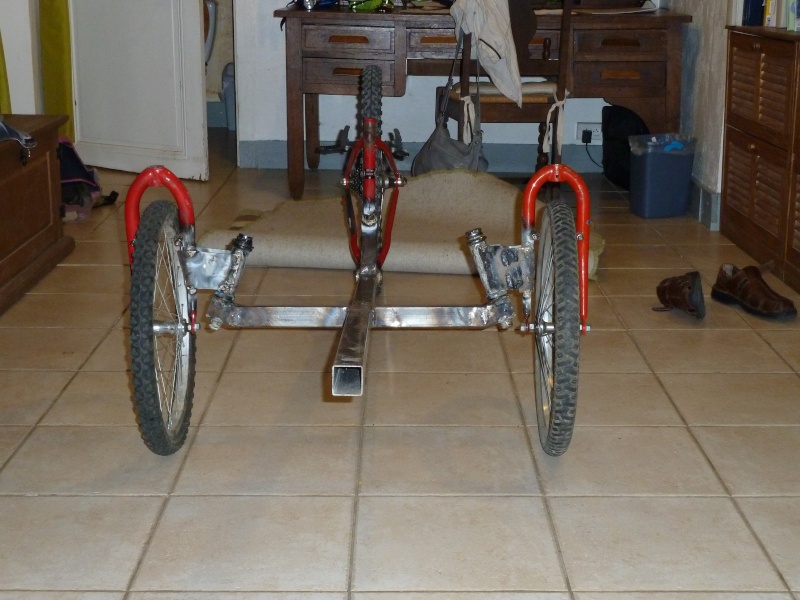

resulta aprés soudure de 2 fer plats.



vue de cote



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
stephanedu14
Posteur d'argent


Messages : 345
Âge : 51
Localisation : 14 CAEN
Date d'inscription : 29/01/2010

MessageSujet: Re: les bentriders boivent le nabla Trike   Jeu 16 Juin 2011, 22:50

scratch Cela fait bizard au niveau des fourche vu de profil.
Soit ce ne sont pas les même soit il y en a une qui est pas placée comme l'autre.
Bonne continuation.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
marcel
Accro du forum


Messages : 3649
Âge : 57
Localisation : grenoble
VPH : Reynolds T bone+ trike ICE QNT electrisé+ Catrike road+ Vendetta cruzbike
Date d'inscription : 04/01/2006

MessageSujet: Re: les bentriders boivent le nabla Trike   Ven 17 Juin 2011, 08:32

Bien beau boulot
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://maflaux.wix.com/marcel-velo-couche
nabla
Accro du forum


Messages : 1022
Âge : 42
Localisation : grenoble
VPH : Nabla Bantarde, Speculoos Asclier, trike sauterelle
Date d'inscription : 19/09/2008

MessageSujet: Re: les bentriders boivent le nabla Trike   Ven 17 Juin 2011, 19:44

Bien vu stephanedu14 en effet les 2 fourches sont differentes.

bin j'ai fais avec de la recup et c'est ce que j'ai trouve de plus ressemblant. ( à cheval donné....)

concretement ça n'a aucne incidence sur la conduite.

Vue la galère que cela à ete de faire les toles de liaison j'ai pris le partis de faire au plus simple. donc comme les fourches ont un profil different, le plus simple pour chacune n'etait pas sur la meme position angulaire.

Si je dois en refaire un, je fabriquerais la fourche de 0. J'en profiterais pour en faire une avec freins à disques.

Cela simplifiera grandement les toles de liaison.

Bon allez ce soir je continue.

Marcel : merci pour les encouragement. Sans doutes cette automne on roulera ensemble sur 3 roues.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
stephanedu14
Posteur d'argent


Messages : 345
Âge : 51
Localisation : 14 CAEN
Date d'inscription : 29/01/2010

MessageSujet: Re: les bentriders boivent le nabla Trike   Ven 17 Juin 2011, 20:39

Le principal est de ce faire plaisir a moindre frais.
Vive le recyclage et la récup a pas cher,voir mieu rien du tout.
Bonne continuation pour ton montage.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nabla
Accro du forum


Messages : 1022
Âge : 42
Localisation : grenoble
VPH : Nabla Bantarde, Speculoos Asclier, trike sauterelle
Date d'inscription : 19/09/2008

MessageSujet: Re: les bentriders boivent le nabla Trike   Mer 31 Aoû 2011, 22:28

Et bien après un été de pause ( trop occupé par les vacances, et les periodes d'enfants gardés par les grands parents qui laissent papa maman entièrement libre) la routine reprend et avec elle les travaux sur le trike.

donc j'ai fini de fixer le siège, la roulette.



les choses avancent doucement, mais lentement jocolor



j'ai quand meme reussit à faire 2 m... le trike roule droit et pour cause le n'ai pas encore fais la direction



Des demain je commence à faire la tringlerie avec la compensation ackermann pale pale

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nabla
Accro du forum


Messages : 1022
Âge : 42
Localisation : grenoble
VPH : Nabla Bantarde, Speculoos Asclier, trike sauterelle
Date d'inscription : 19/09/2008

MessageSujet: Ca roule.....   Mer 05 Oct 2011, 23:10

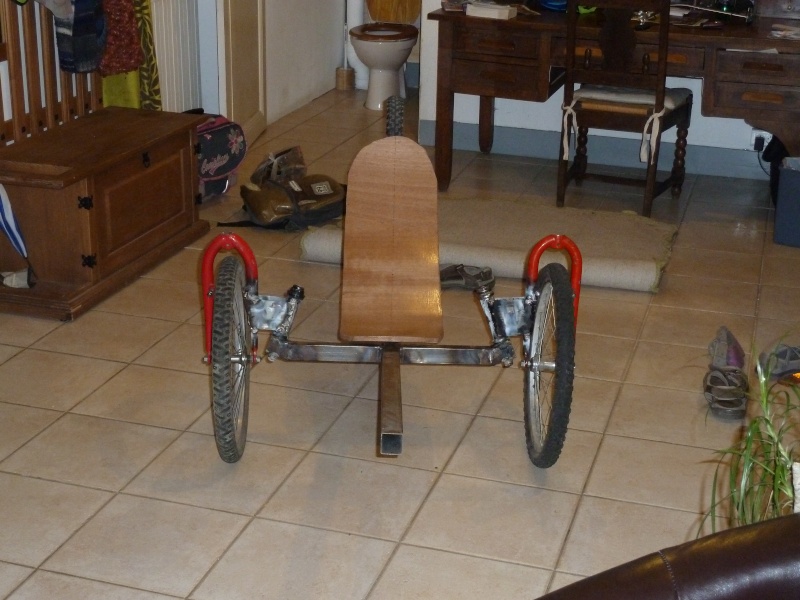

Il roule .....

Mon trike roule !!!!

Alors il n'est pas fini, il manque un appuis tete. et deux trois trous à boucher. Mais il est fonctionnel....

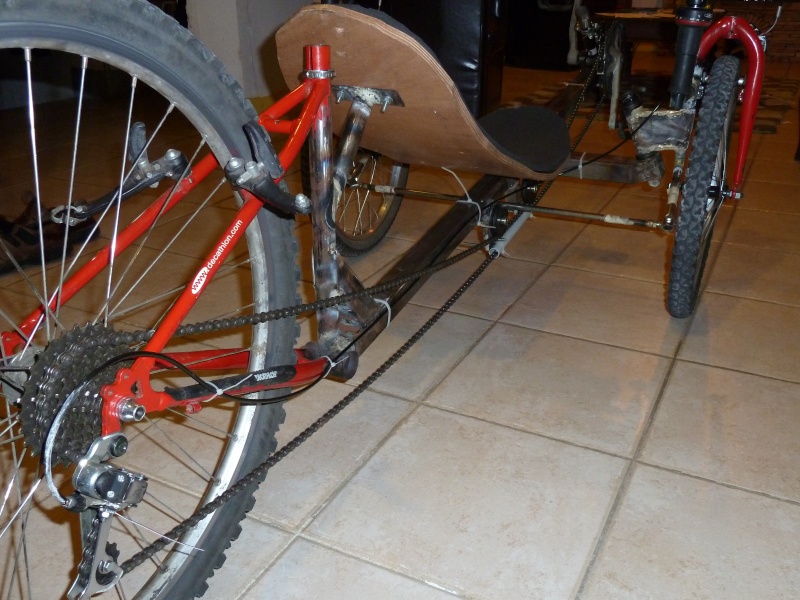

petit detail de l'arrière



autre vue generale



mes premières impréssions sont plutot sympatique, Le trike c'est complement autre chose comparé au bent ou à la traction.

Pour avoir les vrais sensations il faudrait
- que j'ai des pneus correctes
- que j'ai une transmission correcte
- que j'ai je règle mieux les freins car ma roue droite frottent en permanence.
- que je règle le petit problème d'interférence entre la chaine et les vis qui tiennent le boitier de pedalier

Bref je règlerais tout cela une fois la peinture faite. Mais c'est déja bien cool

Il sera prêt pour l'hiver




Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ALagrange (Alex)
Accro du forum


Messages : 5592
Âge : 47
Localisation : Grenoble-Eybens
VPH : Sokol05 & Bacchetta Corsa & Catrike Road
Date d'inscription : 11/04/2006

MessageSujet: Re: les bentriders boivent le nabla Trike   Jeu 06 Oct 2011, 07:26

Bravo!! Je vois que tu as câblé le dérailleur arrière Smile
Le frein AR est superflu, à mon avis, à moins que ce soit un frein de parking ou un accessoire pour faire des figures (90, 180, 270, 360, .... mais selon quel axe? )
A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
marcel
Accro du forum


Messages : 3649
Âge : 57
Localisation : grenoble
VPH : Reynolds T bone+ trike ICE QNT electrisé+ Catrike road+ Vendetta cruzbike
Date d'inscription : 04/01/2006

MessageSujet: Re: les bentriders boivent le nabla Trike   Jeu 06 Oct 2011, 08:23

Bravo et un trike de plus sur Grenoble
va falloir faire une concentre de trike un de ces 4 Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://maflaux.wix.com/marcel-velo-couche
nabla
Accro du forum


Messages : 1022
Âge : 42
Localisation : grenoble
VPH : Nabla Bantarde, Speculoos Asclier, trike sauterelle
Date d'inscription : 19/09/2008

MessageSujet: Re: les bentriders boivent le nabla Trike   Dim 20 Nov 2011, 22:07

bonsoir,

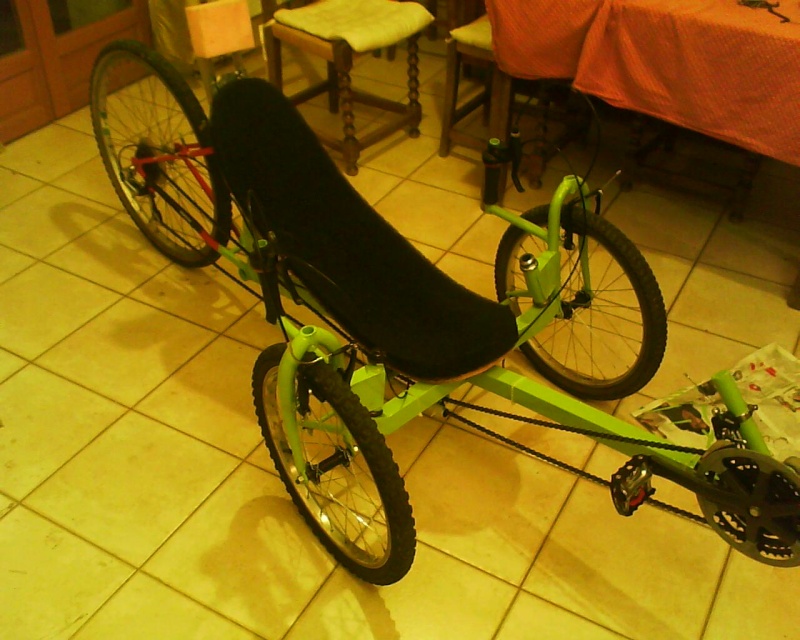

et voila, pour ainsi dire il est fini. Bon certe je lui ai commandé une roue et une cassette neuve, plus 4 metres de chaine.

mais je le concidere comme fini.



sous un autre angle



pardonnez la piètre qualité des photos, je les ai prise avec le telephone vue qu'un m'a chouré mon appareil photo !!!

bin ya plus qu'a rouler !!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ALagrange (Alex)
Accro du forum


Messages : 5592
Âge : 47
Localisation : Grenoble-Eybens
VPH : Sokol05 & Bacchetta Corsa & Catrike Road
Date d'inscription : 11/04/2006

MessageSujet: Re: les bentriders boivent le nabla Trike   Lun 21 Nov 2011, 07:33

Tu te mets au vert?
Bravo, je suis curieux de voir la bête.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
marcel
Accro du forum


Messages : 3649
Âge : 57
Localisation : grenoble
VPH : Reynolds T bone+ trike ICE QNT electrisé+ Catrike road+ Vendetta cruzbike
Date d'inscription : 04/01/2006

MessageSujet: Re: les bentriders boivent le nabla Trike   Lun 21 Nov 2011, 09:21

on va pouvoir ce faire une sortie trike un de ces 4 si la météo se maintient , beau travail Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://maflaux.wix.com/marcel-velo-couche
ALagrange (Alex)
Accro du forum


Messages : 5592
Âge : 47
Localisation : Grenoble-Eybens
VPH : Sokol05 & Bacchetta Corsa & Catrike Road
Date d'inscription : 11/04/2006

MessageSujet: Re: les bentriders boivent le nabla Trike   Lun 21 Nov 2011, 09:35

marcel a écrit:
Bravo et un trike de plus sur Grenoble
va falloir faire une concentre de trike un de ces 4 Very Happy

puis

marcel a écrit:
on va pouvoir ce faire une sortie trike un de ces 4 si la météo se maintient , beau travail Very Happy

Marcel s'impatiente, alors quand est-ce qu'on se fait cette sortie?

Aller, je suis prêt à prendre une RTT vendredi.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
marcel
Accro du forum


Messages : 3649
Âge : 57
Localisation : grenoble
VPH : Reynolds T bone+ trike ICE QNT electrisé+ Catrike road+ Vendetta cruzbike
Date d'inscription : 04/01/2006

MessageSujet: Re: les bentriders boivent le nabla Trike   Lun 21 Nov 2011, 12:09

Vendredi je suis libre si le Nabla était libre on pourrait se refaire les passerelles du Drac en Trike vue que la météo a l'air clémente
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://maflaux.wix.com/marcel-velo-couche
ALagrange (Alex)
Accro du forum


Messages : 5592
Âge : 47
Localisation : Grenoble-Eybens
VPH : Sokol05 & Bacchetta Corsa & Catrike Road
Date d'inscription : 11/04/2006

MessageSujet: Re: les bentriders boivent le nabla Trike   Lun 21 Nov 2011, 13:08

C'est marrant, je pensais ce midi aux passerelles du Drac.
Ca me tente bien.
Alex
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nabla
Accro du forum


Messages : 1022
Âge : 42
Localisation : grenoble
VPH : Nabla Bantarde, Speculoos Asclier, trike sauterelle
Date d'inscription : 19/09/2008

MessageSujet: Re: les bentriders boivent le nabla Trike   Lun 05 Déc 2011, 23:14

bon mon trike vas repasser à l'atelier.

Raison : il n'y a pas assez de poids sur la roue arrière, à peine 20kG sur la roue arrière.

l'experience à montré que c'est un peu limite. sur route sec ça passe sans soucie jusqu'a 15% ( j'ai testé)
mais j'arrive à faire deraper la roue arrière dans le 20% Sad

J'ai pas testé sur route humide.

Par contre sur terain sabloneux, je ne passe pas au dessus de 5% de pente ( la roue dérape)

Il me faut donc reculer le siège ..

Donc ce soir j'ai du ressortir la scie à metaux.. j'ai fais des essais, sans trop de charcuterie j'arrive à 27 kg.
plus les sacoches et un peu de poids, je devrais atteindre 30kg sur la roue arrière.

A priori ça devrais tenir dans le raid et le pouris. d'ailleur qui à un retour d'experience sur le rapport des masses avant arrière ?? confused confused
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ALagrange (Alex)
Accro du forum


Messages : 5592
Âge : 47
Localisation : Grenoble-Eybens
VPH : Sokol05 & Bacchetta Corsa & Catrike Road
Date d'inscription : 11/04/2006

MessageSujet: Re: les bentriders boivent le nabla Trike   Mar 06 Déc 2011, 07:48

Nabla, je crois que Joebar avait fait une mesure de la répartition des masses d'un trike.
Regarde par là: http://velorizontal.bbfr.net/t8325-ice-qnt-repartition-des-masses
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nabla
Accro du forum


Messages : 1022
Âge : 42
Localisation : grenoble
VPH : Nabla Bantarde, Speculoos Asclier, trike sauterelle
Date d'inscription : 19/09/2008

MessageSujet: Re: les bentriders boivent le nabla Trike   Mer 11 Sep 2013, 22:46

je déterre mon poste pour faire part d'un retour d'expérience..

depuis les dernières photos j'ai reculé le siège (en janvier 2012) depuis j'ai roulé avec surtout pendant l'hivers 2012/2013 ou il à été fort utile pour cause de neige répétitive....

je suis content mais la direction ne me plaisait pas vraiment : le trike tournait mal... dès que je prenais un virage un peu sérré la roue arrière "broutait"..

En observant le trike j'ai vue que la compensation ackermann n'était pas là : la roue intérieur tournait moins que l'extérieur....

Exactement le même phénoméne que sur le trike du fiston....

à pb équivalent, soulution équivalente: j'ai réduit de 50mm la lgr de la tringle de direction... ainsi les axes des rotules sont légèrement à l'intérieur du "V" d'hakermann...



resultat : comme avec le trike du fiston : le trike tourne beaucoup mieux, le rayon de giration est bien meilleur.... tout bien quoi..

Reste plus qu'a faire un montage definitif
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
SPOCK 2
Pilier du forum


Messages : 857
Âge : 66
Localisation : Bouillon.be
VPH : TC **I C E sprint 1 **
Date d'inscription : 03/11/2010

MessageSujet: Re: les bentriders boivent le nabla Trike   Jeu 12 Sep 2013, 19:00

marcel a écrit:
Vendredi je suis libre si le Nabla était libre on pourrait se refaire les passerelles du Drac en Trike   vue que la météo a l'air clémente
Les Passerelles du DRAC ,tiens tiens ,c'est les fameuses Passerelles que J'ai fais a PIEDS en juin 21012 ;
Joli,Joli,comme région ,
Bonne rando ,
Spock 2:zox:
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: les bentriders boivent le nabla Trike   Aujourd'hui à 09:35

Revenir en haut Aller en bas

les bentriders boivent le nabla Trike
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 2Aller à la page : Précédent  1, 2
 Sujets similaires
-
» les bentriders boivent le nabla Trike
» Le bon choix d'un trike
» Ecosse 2009 en trike
» Carénage pour trike
» Challenge trike Alize

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum du Vélorizontal, vélo couché et autres véhicules à propulsion humaine :: Les Points spécifiques :: Le Coin du Constructeur amateur-
Sauter vers:
