 Roue 16 pouces et moyeux axe 20mm

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
jo49
Posteur d'or
avatar

Messages : 630
Âge : 39
Localisation : 49 Angers
VPH : Les Trikes à Jo : voir ma signature...
Date d'inscription : 14/09/2007

MessageSujet: Roue 16 pouces et moyeux axe 20mm   Sam 02 Oct 2010, 09:33

Je demande l'aide des specialistes de la roue

Pour un projet d'autoconstruction d'un trike, je souhaiterais trouver des roues de 16p avec un axe de 20mm et des fixations pour disques (6 trous)


Ce genre de roue existe t il tout fait ? En principe le 20mm est utilisé pour les velo de descente donc pas en 16p en principe scratch

Sinon, j'ai trouvé ces moyeux là.
Mais c'est du 36 trous et je ne trouve pas de jante 36 trous "bon marché" à monter.


Quelqu'un peut il me guider svp ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
olivier
Accro du forum


Messages : 1519
Localisation : 16° sud - 151°ouest
VPH : Bike friday ici - bacchetta trop loin
Date d'inscription : 05/01/2006

MessageSujet: Re: Roue 16 pouces et moyeux axe 20mm   Sam 02 Oct 2010, 09:40

dans le matos vétété, tu dois pouvoir trouver la même chose mais en 32 trous....
36 rayons sur une jante 16", le passage de la clé à rayon va être "sport" et tes rayons auront des chances d'être "déformés" à la sortie de la jante de part l'angle qu'ils prendront
32 trous, croisé par un ou deux, mais pas de 36 trous ni de croisement superieur à 2 (c'est peut-être m^me déjà trop sur une 16"?)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://goo.gl/photos/CwisMf8xKUuy3Sic7
jo49
Posteur d'or
avatar

Messages : 630
Âge : 39
Localisation : 49 Angers
VPH : Les Trikes à Jo : voir ma signature...
Date d'inscription : 14/09/2007

MessageSujet: Re: Roue 16 pouces et moyeux axe 20mm   Sam 02 Oct 2010, 09:51

effectivement, j'etais persuadé qu'il n'etait qu'en 36 trous Embarassed

J'ai trouvé çà : http://www.chainreactioncycles.com/Models.aspx?ModelID=41086

C'est le moins cher que j'ai trouvé.

Bon çà me dis pas si c'est montable sur du 16p çà.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tioub
Accro du forum


Messages : 1446
Âge : 43
Localisation : tjs pres de la seine
VPH : HR 26/26
Date d'inscription : 18/07/2007

MessageSujet: Re: Roue 16 pouces et moyeux axe 20mm   Sam 02 Oct 2010, 10:23

Bonjour ,

Roue de 16 pouces , moyeux a disque :

http://www.foldingcyclist.com/Strida-Sport-Duo-folding-bike.html

( elle est belle et en plus monobras , mais pour la tenu lateral pour une trike , j ai peur que les rayons cassent )



Apres petit diametre = moins de rayon = moins de possibilité de disque = moins de tenue lateral => roue a baton type kmx enfant , trike cyclone , VAE

Pourquoi que 16",pourquoi pas 18" ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cavallo pazzo
Accro du forum
avatar

Messages : 6820
Âge : 42
Localisation : Suisse, dans les montagnes du Jura
VPH : Catrike Speed 05, Cat 700, Biocycle, BMC 4 tuned
Date d'inscription : 22/01/2006

MessageSujet: Re: Roue 16 pouces et moyeux axe 20mm   Sam 02 Oct 2010, 11:32

Tu veux quoi, du 305, du 349 mm ? Pour le choix de jantes, ça change tout.
Cela dépend des pneus que tu prévois.
Au pire, le 355 n'est pas loin et a aussi de bonnes possibilités en dimensions.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.biketothefuture.ch
jo49
Posteur d'or
avatar

Messages : 630
Âge : 39
Localisation : 49 Angers
VPH : Les Trikes à Jo : voir ma signature...
Date d'inscription : 14/09/2007

MessageSujet: Re: Roue 16 pouces et moyeux axe 20mm   Sam 02 Oct 2010, 15:23

Alors deja c'est pour faire un petit trike à ma petite fille de 4ans. Je souhaite qu'elle le garde jusqu'a 7 ou 8 ans au moins. çà va occuper l'hiver Rolling Eyes

Le plus technique dans un trike c'est le train av. Grace au divers post de ce forum (ex: amidesign) et fort d'une experience de construction de kart cross (avec compet') il y a 15 ans, la construction ne me fait pas peur et surtout, quel plaisir que de fabriquer un engin pour son p'tit bout de choux.
Comme au bout d'un moment, le chassis sera devenu trop petit, j'en referai un plus grand. Mais je compte bien recuperer les fusees/axes/moyeux. Il me faut donc du costaud/standard tout de suite sur ces pieces là.
Pour les dimensions des jantes, une fois de plus je suis largué face au savoir de Cavallo Embarassed

En cherchant des jantes, je suis tombé sur le site de Ness qui propose des roues de catrike en 16" C'est du 349. D'ailleurs, a quoi correspond cette cote deja ?
Du coup j'ai demonté celle du Catrike de madame. L'axe est en 20mm en fait ! et çà ressemble vraiment a un moyeu de VTT.

çà vaut 129€. Si je compte 40€ pour un moyeux, 30€ pour une jante, 30€ pour le rayonnage que je ne sais pas faire, j'arrive à 100€ donc pour les 30€ d'ecart, j'ai pas trop envie de m'embeter !

Je me demande si les autres pieces (axe, serrage rapide avec les diverses rondelles, pivot) sont disponible a l'achat.

Sinon, y a plus qu'a faire faire un axe en 20mm comme gui13 :
D'ailleur s'il passe par là, peut il me dire comment il realise le blocage du moyeu sur l'axe ?

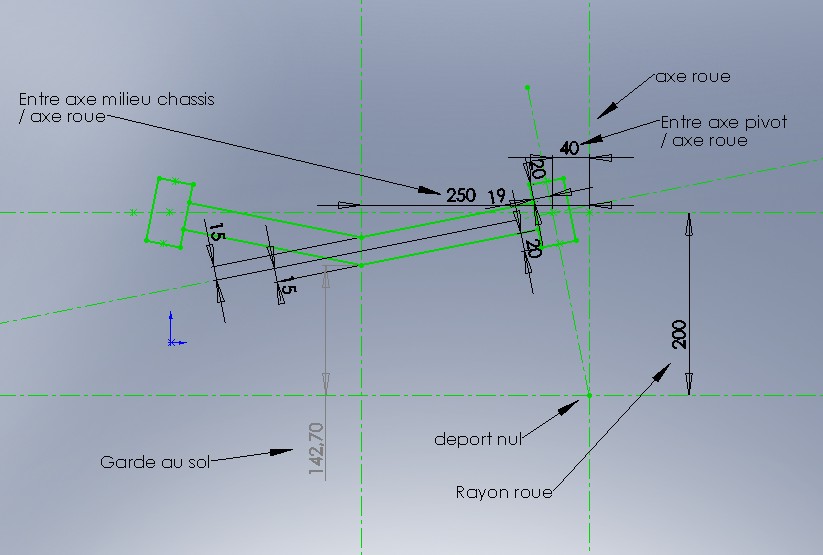

Du coup, les fusees seront comme sur les kmx, c a d avec l'axe de moyeu centré sur le pivot. J'ai modelisé la poutre transversale sur solidworks. Je peux changer les differentes cotes (roue, largeur du trike etc...), le dessin se refait tout seul Cool




Bon çà sent le renommage de post çà.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
chabizar
Accro du forum
avatar

Messages : 6594
Localisation : Villeurbanne
VPH : Giro 20 comme outil Leatherman - Stinger à l'hôpital - Baron en jachère
Date d'inscription : 26/03/2006

MessageSujet: Re: Roue 16 pouces et moyeux axe 20mm   Sam 02 Oct 2010, 23:07

olivier a écrit:
36 rayons sur une jante 16", le passage de la clé à rayon va être "sport" et tes rayons auront des chances d'être "déformés" à la sortie de la jante de part l'angle qu'ils prendront
houlala, 36 rayons sur une 349 là je démissionne
déjà 32 rayons sur les 349 Catrike ce n'est pas tout à fait confortable


olivier a écrit:

32 trous, croisé par un ou deux, mais pas de 36 trous ni de croisement superieur à 2 (c'est peut-être m^me déjà trop sur une 16"?)
les 349 de Catrike sont croisées par 2, ce n'est pas choquant
sur une 305 ??? jamais testé encore
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cyclociel.com
amidesign
Accro du forum
avatar

Messages : 2003
Âge : 51
Localisation : Lausanne
VPH : Construit sur mesure
Date d'inscription : 22/03/2007

MessageSujet: Re: Roue 16 pouces et moyeux axe 20mm   Lun 04 Oct 2010, 21:22

Les jantes 20" sont peut être une solution à reconsidérer ou à prendre en compte

Sinon il y a les roues en Cellite à faire sois même
Revenir en haut Aller en bas
