 Table élévatrice maison

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
jo49
Posteur d'or
avatar

Messages : 630
Âge : 39
Localisation : 49 Angers
VPH : Les Trikes à Jo : voir ma signature...
Date d'inscription : 14/09/2007

MessageSujet: Table élévatrice maison   Dim 12 Sep 2010, 20:15

Après 1 mois de reflexion et travail (week end + soir un peu), je vous présente ma table élévatrice spécial trike Wink

Une fois levée :


Au sol, le trike positionné dans les cales roues :


Le cale roue est retractable pour reduire l'encombrement une fois plié car toute la table est pliable et peu s'adosser à un mur :



Ici, le trike est calé sur ses tubes transversaux pour pouvoir travailler sur les freins par ex :

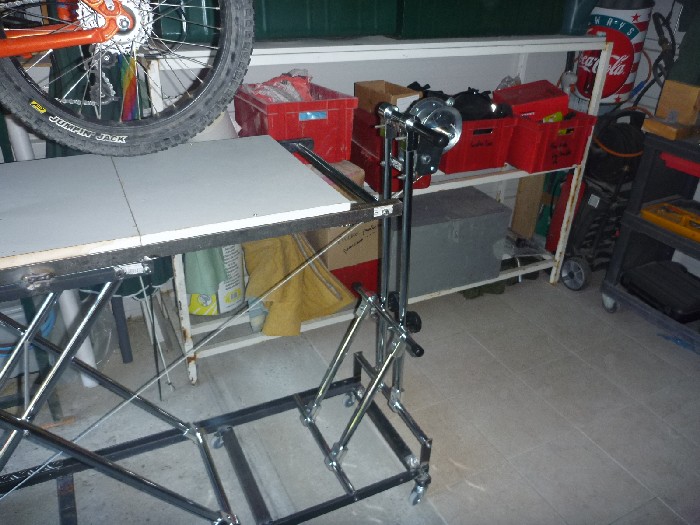

Détail sur le treuil qui actionne le ciseau de levage :



Voilà, pour ceux que çà interresse, je repond aux questions sur ce fil...

En tout cas, mon dos va me dire merci Cool
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Cobus
***


Messages : 180
Localisation : Haute-Savoie
VPH : Vieux vélos droits, Tricycle ICE QNT26
Date d'inscription : 03/11/2008

MessageSujet: Re: Table élévatrice maison   Dim 12 Sep 2010, 21:02

Bonsoir !

jo49 a écrit:
Après 1 mois de reflexion et travail (week end + soir un peu), je vous présente ma table élévatrice spécial trike Wink

C'est du super haut de gamme !
Bien pensé et bien réalisé. On dirait du matériel de professionnel, ou du matériel nautique (le genre où il faut faire un chèque avec beaucoup de chiffres...).

Remarque, le reste du garage est à l'avenant. Rien ne traîne.

Merci de nous avoir montré ton travail !

Bonne soirée !

Cobus.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Isnogod
***
avatar

Messages : 152
Âge : 49
Localisation : 78 les yvelines
VPH : trike auto-construis,python en chantier ...
Date d'inscription : 02/04/2010

MessageSujet: Re: Table élévatrice maison   Dim 12 Sep 2010, 21:26

j'aime !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://asbe.ck.free.fr
Fastolfe
Posteur de bronze


Messages : 246
Date d'inscription : 14/07/2010

MessageSujet: Re: Table élévatrice maison   Dim 12 Sep 2010, 22:33

Très impressionnant. J'ai honte maintenant avec mes 3 cales en bois Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Vindwa
Accro du forum
avatar

Messages : 4955
Âge : 57
Localisation : Esneux (B)
VPH : Rans F5 Enduro / MD23 Dechenne 26x26
Date d'inscription : 04/01/2006

MessageSujet: Re: Table élévatrice maison   Dim 12 Sep 2010, 22:45

Chouette!
On se demande bien pourquoi tu as acheté un trike plutôt que d'en fabriquer un! Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tioub
Accro du forum


Messages : 1446
Âge : 43
Localisation : tjs pres de la seine
VPH : HR 26/26
Date d'inscription : 18/07/2007

MessageSujet: Re: Table élévatrice maison   Lun 13 Sep 2010, 00:57

Job de pro Jo !

On dirais une planche a repasser ! Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jo49
Posteur d'or
avatar

Messages : 630
Âge : 39
Localisation : 49 Angers
VPH : Les Trikes à Jo : voir ma signature...
Date d'inscription : 14/09/2007

MessageSujet: Re: Table élévatrice maison   Lun 13 Sep 2010, 05:24

Merci pour ces petits messages, çà fait plaisir Wink

Pour mon garage, en fait je venais de tout ranger, sinon ... Very Happy

Le plus dur, çà a été d'avoir envie de commencer.

Pour la table a repasser, chut, madame va me la piquer Laughing

Pour la construction d'un trike, j'y avais bien sur pensé à l'epoque. Mais pas eu le courage à ce moment là Embarassed



Sinon, il me reste encore quelques finitions à faire sur la table :

- Boulons en inox de bonne longueur car là j'ai mis un peu ce que j'avais dans mes tiroirs...
- Mettre une planche en triply osb3 a la place des 2 chutes de melaminé blanc qui trainaient
- Fixer des petites planchettes en triply à l'avant pour creer des rampes pour faciliter le hissage des roues avant dans le cale roue. Ces rampes se repliront par dessus pour le pliage de la table.
- Fixer 2 cornieres en alu grain de riz pour eviter aux roulements du haut de sortir lorsque l'on plie la table (comme en bas).
- Changer les 2 roulettes avant par des modeles avec frein. Evite que la table avance quand on positionne le trike.
- Essayer une sangle large type camion à la place du cable qui a tendance à s'entortiller dans le treuil.
- Finir les soudures comme il faut (j'avais plus de baguettes !)
- Pour l'acier, je me demande si je vais pas faire galvaniser... (prix ?)

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Casimir
Accro du forum
avatar

Messages : 3216
Âge : 65
Localisation : 59380 BERGUES
VPH : Flevobike Versatile 49 - Flevobike Green Machine - Flevotrike
Date d'inscription : 25/11/2007

MessageSujet: Re: Table élévatrice maison   Lun 13 Sep 2010, 10:10

Tu n'aurais pas une idée pour un VC, car sur mon Black et Decker il ne tient pas jocolor
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
laf_ange
Accro du forum
avatar

Messages : 3579
Âge : 44
Localisation : AGEN
Date d'inscription : 26/04/2008

MessageSujet: Re: Table élévatrice maison   Lun 13 Sep 2010, 17:32

Alors là franchement on dirait un truc de pro !! En tous cas cela ne doneterais pas chez un vélociste pro.

LAF ! ! ... !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.wanadoo.fr/laf-ange/le_site.html
Asocat
Pilier du forum
avatar

Messages : 747
Âge : 41
Localisation : Lasson, Calvados
VPH : trike en autoconstruction à peaufiner - asocatrike -Baron
Date d'inscription : 06/02/2009

MessageSujet: Re: Table élévatrice maison   Lun 13 Sep 2010, 17:41

W-Jean-Marie a écrit:
Tu n'aurais pas une idée pour un VC, car sur mon Black et Decker il ne tient pas jocolor

Je dirai ma même table mais avec un système comme pour les motos pour l'avant, soit qui ensère la roue AV soit qui maintient la fourche via une béquille.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Cobus
***


Messages : 180
Localisation : Haute-Savoie
VPH : Vieux vélos droits, Tricycle ICE QNT26
Date d'inscription : 03/11/2008

MessageSujet: Re: Table élévatrice maison   Lun 13 Sep 2010, 18:12

W-Jean-Marie a écrit:
Tu n'aurais pas une idée pour un VC, car sur mon Black et Decker il ne tient pas

A la limite, tant qu'à utiliser un treuil, évite de fabriquer une table : suspends ton VC au plafond. Plus besoin de le faire tenir debout ! jocolor
Bon d'accord, si tu as l'habitude de travailler dans ton salon, madame risque de préférer un lustre à un treuil.

Bonne soirée !

Cobus.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tioub
Accro du forum


Messages : 1446
Âge : 43
Localisation : tjs pres de la seine
VPH : HR 26/26
Date d'inscription : 18/07/2007

MessageSujet: Re: Table élévatrice maison   Lun 13 Sep 2010, 18:40

le treuill au plafond , c est moins mobile .

W-Jean-Marie , un ber sur ton etablis pliant ca n irais pas ? ( 4 planches de bois aux bonnes formes )

Le "Galva" , j en ai en bombe ( 1,5 euro les 400ml ) , ca tiens bien( a l interieur ca bouge , et dehors , je dois le refaire tout les 3 ans ) , c est mat !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
TroisL
Posteur d'or
avatar

Messages : 525
Âge : 44
Localisation : Acq (62)
VPH : M5 HR carbon à coffre
Date d'inscription : 15/12/2006

MessageSujet: Re: Table élévatrice maison   Lun 13 Sep 2010, 18:46

Salut,

C'est exactement ce qu'il m'aurait fallu ce we !!!!!


j'ai encore mal partout !

ciao
3L
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jo49
Posteur d'or
avatar

Messages : 630
Âge : 39
Localisation : 49 Angers
VPH : Les Trikes à Jo : voir ma signature...
Date d'inscription : 14/09/2007

MessageSujet: Re: Table élévatrice maison   Lun 13 Sep 2010, 19:53

Tioub, tu crois que le galva en bombe çà va tenir au niveau des cornieres où glissent les roulements ? Il me semble avoir utilisé çà il y a une dizaine d'année, et çà ne tenait pas bcp plus que de la peinture.

Pour info, j'ai fabriqué cette table car mes 2 trikes sont motorisés. Du coup, c'est bcp moins facile à hisser sur une table non elevatrice
Où alors il faut etre bodybuildé

Bon je retoune à ma
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jo49
Posteur d'or
avatar

Messages : 630
Âge : 39
Localisation : 49 Angers
VPH : Les Trikes à Jo : voir ma signature...
Date d'inscription : 14/09/2007

MessageSujet: Re: Table élévatrice maison   Lun 13 Sep 2010, 19:54

TroisL a écrit:
Salut,

C'est exactement ce qu'il m'aurait fallu ce we !!!!!


j'ai encore mal partout !

ciao
3L

Tu m'etonnes, je finissai par ne plus pouvoir faire du trike car il m'avait cassé le dos à le bricoler Rolling Eyes
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tioub
Accro du forum


Messages : 1446
Âge : 43
Localisation : tjs pres de la seine
VPH : HR 26/26
Date d'inscription : 18/07/2007

MessageSujet: Re: Table élévatrice maison   Lun 13 Sep 2010, 20:42

je sais pas si ca va tenir sur les "chemins" de roulement, c est qd meme tendre , ca va s user , tu peux pas mettre de graisse qui va coller la poussiere , peut etre en ajoutant un plat alu ou inox( recupe d evier inox ) , riveter ou coller a l epoxy .

Je laisserai tel quel pour l instant , je passerai le chassis acier au galva avec un adhesif de peintre sur le "chemin" que je retire apres bien entendu .

Tu peux le passer en electrique facilement( tige fileté+vis mere+ mandrin+moteur d une perceuse ss fil ) , pour recuperer le treuil pour une autre appli et ainsi tu pourrais le glisser sous un etabli qd tu t en sers pas .( = securité ) .

qq a fais fais un support de trike assez cotaud , avec des "U" taillés dans le bois ...je cherche .

http://velorizontal.bbfr.net/trikes-f8/support-trike-tu-as-une-idee-t3876.htm

http://velorizontal.bbfr.net/forum-du-matos-f7/support-porte-velo-t4106.htm

http://velorizontal.bbfr.net/trikes-f8/un-support-pour-votre-trike-t7478.htm



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
stoff
**
avatar

Messages : 64
Âge : 51
Localisation : Daux (Ouest Toulouse - 31)
VPH : TRICE Qnt
Date d'inscription : 08/06/2007

MessageSujet: Re: Table élévatrice maison   Mar 14 Sep 2010, 12:03

Bonjour,

quelle belle table Very Happy

serait-il possible d'en avoir le plan ?

Chez qui as-tu acheté les raccords pour les tubes ?



merci.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jo49
Posteur d'or
avatar

Messages : 630
Âge : 39
Localisation : 49 Angers
VPH : Les Trikes à Jo : voir ma signature...
Date d'inscription : 14/09/2007

MessageSujet: Re: Table élévatrice maison   Mar 14 Sep 2010, 15:16

Ben le probleme c'est que y a pas de plan Laughing J'ai tout fait a l'arrache. J'ai commencé a vouloir tracer sur SolidWorks, et je me suis rendu compte que je n'avais plus la patience pour çà Rolling Eyes

Pour les tubes, tu trouveras la reponse que j'avais fait à M sur ce topic
C'est le 8eme post.

En direct : http://www.rouxel.com/Produit.aspx?article=204825&categorie=229 (rayonnage, tubulaire en 25mm)

Je trouve ces raccords et tubes geniaux, même si un peu cher...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
stoff
**
avatar

Messages : 64
Âge : 51
Localisation : Daux (Ouest Toulouse - 31)
VPH : TRICE Qnt
Date d'inscription : 08/06/2007

MessageSujet: Re: Table élévatrice maison   Mer 15 Sep 2010, 11:46

Citation :
Ben le probleme c'est que y a pas de plan
dommage pale
A défaut de plan, pourrais-tu me donner quelques cotes ?
par exemple, j'aimerais connaitre les dimensions du mécanisme d'élévation de la table. Les as-tu déterminées par essai successif ou existe-t'il une formule ? scratch

En tout, cas merci pour le site Rouxel, joli catalogue et surtout moins cher que dans les GSB.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Velosteph
Accro du forum
avatar

Messages : 2347
Localisation : Bruxelles
VPH : Ice QNT 20 depuis le 27/11/2009 - le JLP , Ice Sprint FS depuis le 05/10/2012 - Akhar - Azub Tricon Kantar depuis le 16/3/2017
Date d'inscription : 08/12/2009

MessageSujet: Re: Table élévatrice maison   Mer 15 Sep 2010, 17:57

le premier jour en la voyant, j'ai failli poster "c'est ou le bon de commande?"

zut
je l'ai fait jocolor
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ferrosteph.net
jo49
Posteur d'or
avatar

Messages : 630
Âge : 39
Localisation : 49 Angers
VPH : Les Trikes à Jo : voir ma signature...
Date d'inscription : 14/09/2007

MessageSujet: Re: Table élévatrice maison   Mer 15 Sep 2010, 20:23

Je vais tacher de faire un croquis quans j'aurais un moment en mettant quelques cotes.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Casimir
Accro du forum
avatar

Messages : 3216
Âge : 65
Localisation : 59380 BERGUES
VPH : Flevobike Versatile 49 - Flevobike Green Machine - Flevotrike
Date d'inscription : 25/11/2007

MessageSujet: Re: Table élévatrice maison   Jeu 16 Sep 2010, 16:35

Je viens par hasard de découvrir ça jocolor
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jo49
Posteur d'or
avatar

Messages : 630
Âge : 39
Localisation : 49 Angers
VPH : Les Trikes à Jo : voir ma signature...
Date d'inscription : 14/09/2007

MessageSujet: Re: Table élévatrice maison   Jeu 16 Sep 2010, 18:44

Ben çà n'a pas l'air de monter bien haut. Et puis le prix est elevé. Allez pour 448€ je vous en fait une Laughing
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jo49
Posteur d'or
avatar

Messages : 630
Âge : 39
Localisation : 49 Angers
VPH : Les Trikes à Jo : voir ma signature...
Date d'inscription : 14/09/2007

MessageSujet: Re: Table élévatrice maison   Ven 17 Sep 2010, 19:06

Bon c'est bien parce que j'aime bien ce forum.
J'ai essayer de vous faire un schema avec quelques côtes. Désolé, mais je suis pas un pro et puis j'ai pas trop envie d'y passer plus de temps Embarassed
Je prefere repondre aux questions au fur et a mesure.








Info très importante :
Lorsque le ciseau est ouvert a fond (table au plus bas), si l'on tire avec un cable ou une vis sans fin selon une direction parallele au chassis (horizontal en fait), çà marche pas ! on force sur l'axe du ciseau et çà monte pas ! En fait, au debut j'avais mis une roulette de renvoi en bas a la vertical du treuil pour que le cable passe "proprement". Mais je l'ai viré. Il faut en fait que le cable tire tout droit vers l'avant en bas du ciseau. Ainsi, au debut lorsque l'on actionne le treuil, le cable souleve le support haut et donc ouvre le ciseau.


Tiens, tout a l'heure j'ai repositionné mes tubes de chaines. Super d'etre a hauteur en un clin d'oeil !
Cette table, c'est de la balle
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
stoff
**
avatar

Messages : 64
Âge : 51
Localisation : Daux (Ouest Toulouse - 31)
VPH : TRICE Qnt
Date d'inscription : 08/06/2007

MessageSujet: Re: Table élévatrice maison   Ven 17 Sep 2010, 19:21

Ben pour quelqu'un qui dit
Citation :
mais je suis pas un pro
chapeau bas !

merci beaucoup pour toutes ces infos !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Table élévatrice maison

Revenir en haut Aller en bas

Table élévatrice maison
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Table élévatrice maison
» Cric Moto / promo !!! Table Élévatrice Moto !!!
» table élévatrice
» table élévatrice
» Fabrication table-élévatrice

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum du Vélorizontal, vélo couché et autres véhicules à propulsion humaine :: Les Points spécifiques :: Forum du Matos-
Sauter vers:
