pierre1911
Accro du forum


Messages: 2651
Localisation: lyon intra muros mais la tête ailleur
VPH: Q71:2, Q418*2/3, VAE, Kettwiesel Ib, IIb et IIIe, Brompton S6L et TD (en panne de construction)
Date d'inscription: 15/04/2009

MessageSujet: Re: Tentative de fabrication d'un pédalo "couché" ....pour se balader   Sam 30 Oct 2010, 12:15

image du premier essai....

marche flotte pas bien .....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
el sombrero
Accro du forum


Messages: 4381
Âge: 53
Localisation: Hautes Pyrénées (65)
VPH: Trike Gforce xts suspendu 26"-20"
Date d'inscription: 04/09/2007

MessageSujet: Re: Tentative de fabrication d'un pédalo "couché" ....pour se balader   Jeu 18 Nov 2010, 16:24

petits croquis du projet qui se précise:
pour sa réalisation :je vais faire le plus simple pour moi:

-mousse extrudée collée (panneaux de 1.20x0.60x0.05 m) pour la mise en forme extérieure des 2 flotteurs identiques et symétriques
(compromis entre: tirant-d'eau/volume/trainée dans l'eau/étroitesse/devant relevé pour facilité l'échouage sur le rivage et pour paser au dessus de branchages et détritus flottant/prix/facilité de mise en oeuvre/temps passé/possibilité de modifications ultérieures/......

-résine époxy-fibres de verre pour le revêtement extérieur et la plaque de liaison et les diverses liaisons anexes
-mousse de polyurétane pour combler les vides:pour la rigidification et la flotabilité en cas de chavirage.

-tubes PVC (rigidifiés et remplis de mousse) pour supporter le siège et le pédalier.


----------------------------------------------------
j'ai encore une grosse hésitation quand au profil à donner sous le dessous des flotteurs:
-soit plus plat:tirant d'eau bien plus faible,mais bien plus difficile à profiler#####,plus grosse trainée dans l'eau,
-soit plus effilé:flotteur donc bien plus long pour compenser,tirant-d'eau défavorable.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Berniche
Accro du forum


Messages: 1403
Date d'inscription: 28/09/2007

MessageSujet: Re: Tentative de fabrication d'un pédalo "couché" ....pour se balader   Jeu 18 Nov 2010, 17:51

J’ai cherché au plus simple…

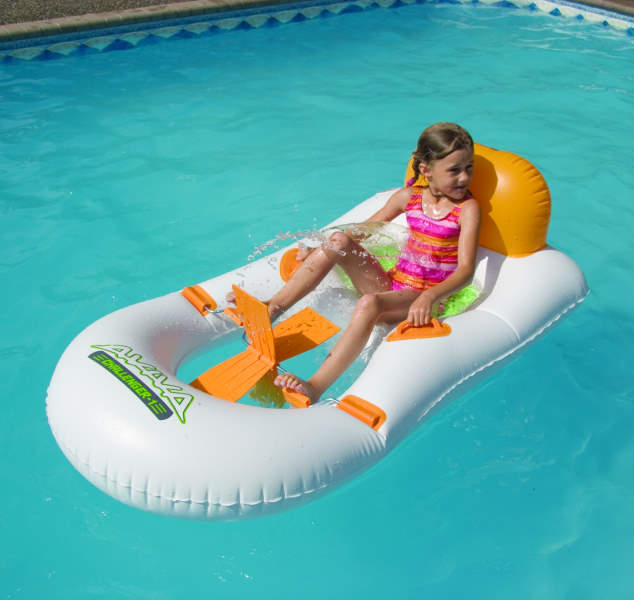

...bateau pédalier gonflable de 165 cm de long possédant un système de pédales?


Dernière édition par Berniche le Ven 19 Nov 2010, 09:53, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pierre1911
Accro du forum


Messages: 2651
Localisation: lyon intra muros mais la tête ailleur
VPH: Q71:2, Q418*2/3, VAE, Kettwiesel Ib, IIb et IIIe, Brompton S6L et TD (en panne de construction)
Date d'inscription: 15/04/2009

MessageSujet: Re: Tentative de fabrication d'un pédalo "couché" ....pour se balader   Jeu 18 Nov 2010, 18:04

el sombrero a écrit:

-soit plus plat:tirant d'eau bien plus faible,mais bien plus difficile à profiler#####,plus grosse trainée dans l'eau,
-soit plus effilé:flotteur donc bien plus long pour compenser,tirant-d'eau défavorable.

tu te trompes
dans les deux cas le volume immergé sera identique.
Avec une forme en V tu vas rester bien droit mais avoir du mal à tourner
Avec une forme plate tu vas avoir plus de mal à rester en ligne mais tu pourras manœuvre facilement

Dans ton choix de deux flotteurs je n'irai pas vers un V très prononcé. Tu risque d'avoir des problèmes d'alignements entre les deux flotteurs.
Je ferai deux profils assez plats avec une étrave saillante et deux petits ailerons/safrans arrières ou un seul central. Tu peux aussi faire deux petites quilles non lestées de type lame.

mais ce n'est que mon humble avis
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tigouille
Accro du forum


Messages: 2857
Âge: 61
Localisation: limoges
VPH: tica
Date d'inscription: 09/09/2006

MessageSujet: Re: Tentative de fabrication d'un pédalo "couché" ....pour se balader   Jeu 18 Nov 2010, 18:36

section demi cylindre = surface mouillée mini
pourquoi se priver vu que tu n'as pas de pb de stabilité?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://tigouille.free.fr/
DocBoden
Posteur d'or


Messages: 600
Localisation: Saint-Denis de La Réunion
VPH: Le Condor, les autres aussi !
Date d'inscription: 18/11/2006

MessageSujet: Re: Tentative de fabrication d'un pédalo "couché" ....pour se balader   Dim 21 Nov 2010, 12:06

el sombrero a écrit:

j'ai encore une grosse hésitation quand au profil à donner sous le dessous des flotteurs:
-soit plus plat:tirant d'eau bien plus faible,mais bien plus difficile à profiler#####,plus grosse trainée dans l'eau,
-soit plus effilé:flotteur donc bien plus long pour compenser,tirant-d'eau défavorable.


erreur !
le couple circulaire te donnera une surface mouillée moindre que la section en V
tu peux fair un mix des deux
en avant un V en arrière un rond (les catamarans de sport) tu peux le faire en torturant des plaques de mousse pas trop épaisses tu auran un surface un peu au dela du developpable

en cherchant tu trouvera la methode de construction amateur du "Tornado" olympique en contreplaqué

si je me rapelle on en avait parlé dans ce fil

particulièrement ici
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
el sombrero
Accro du forum


Messages: 4381
Âge: 53
Localisation: Hautes Pyrénées (65)
VPH: Trike Gforce xts suspendu 26"-20"
Date d'inscription: 04/09/2007

MessageSujet: Re: Tentative de fabrication d'un pédalo "couché" ....pour se balader   Mar 23 Nov 2010, 15:37

je viens de faire des essais de mousse en GROS VOLUME de mousse polyuréthane,
afin de combler les futurs vides des flotteurs:
-entre les panneaux extérieurs (flancs des flotteurs) de mousse extrudée recouverte de fibres de verre (comme les planches à voile ...en gros)
-et les puits de mâts (pour les sceller).

Mais je ne comprends pas pourquoi la mousse polyuréthane durcit si lentement à l'abri de l'oxygène (c'est à dire en profondeur,quand il y en a un bon volume (plus de 10cm?))
et même s'affaisse (les bulles semblent s'enfuir?!) en perdant alors toutes ses qualités?????

Idem pour remplir un tube PVC de plus de 20cm de longueur (pour en assurer sa future flotabilité en cas de retournement du pédalmo):
la mousse semble ne pas vouloir durcir à l'intérieur?!......
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jéjon
Accro du forum


Messages: 7215
Localisation: Belgique
VPH: Zockra Gwer, Sucre d'Orge (traction directe des Ateliers Dechenne), Optima Orca ASS, Tandem Flevo Amigo, Cuberdon (vélomobile A2)
Date d'inscription: 07/01/2006

MessageSujet: Re: Tentative de fabrication d'un pédalo "couché" ....pour se balader   Mar 23 Nov 2010, 16:21

Ce n'est semble-t-il pas d'oxygène, mais bien d'humidité ambiante que ces mousses ont besoin pour durcir.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
el sombrero
Accro du forum


Messages: 4381
Âge: 53
Localisation: Hautes Pyrénées (65)
VPH: Trike Gforce xts suspendu 26"-20"
Date d'inscription: 04/09/2007

MessageSujet: Re: Tentative de fabrication d'un pédalo "couché" ....pour se balader   Mar 23 Nov 2010, 18:13

Comme puits de mâts improvisés et pas chers,je vais utiliser des syphons d'évier encastrés dans les flotteurs dans lesquels viendront se loger
des tubes PVC (renforcés en leur milieu) en 40mm de diamètre.
Leur forme en "T" sera rétentive automatiquement.

Le PVC est peu couteux,facile à travailler et à encoler.
les coudures existent déjà,et s'emboitent sans soucis.
Le règlage final de la longueur des tubes se fera facilement (parallélisme des flotteurs par exemple;position du siège dans l'axe parfait du pédalo;etc. ....).

Le but étant de pouvoir désolidariser en quelques secondes les flotteurs de la plate-forme supportant siège et pédalier .


-----------------------------------------------------
La mousse extrudée en panneau de 20mm d'épaisseur se travaillent bien moins facilement que prévu:ils ne se courbent que difficilement.
Je vais donc devoir jouer à Zorro aux cutters et au papier de verre.....beurk!

J'ai l'idée toutefois d'amolir une des 2 faces en tamponnant très légèrement avec de l'acétone pour en diminuer l'épaisseur par endroit,
mais on a vite fait de passer à travers.....à voir pour le résultat!

Si certain ont des combines dans ce domaine:je suis preneur!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
amidesign
Accro du forum


Messages: 2003
Âge: 48
Localisation: Lausanne
VPH: Construit sur mesure
Date d'inscription: 22/03/2007

MessageSujet: Re: Tentative de fabrication d'un pédalo "couché" ....pour se balader   Mar 23 Nov 2010, 22:01

Quelqu'un à posté ce lien (je me souviens plus qui !) :

http://www.recumbents.com/wisil/wianecki/velomobile/default.htm

A méditer pour le travail du polystyrène extrudé

22:03

Il serrait possible de couper tes plaques de 20 en deux au fil chaud
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.amidesign.ch
el sombrero
Accro du forum


Messages: 4381
Âge: 53
Localisation: Hautes Pyrénées (65)
VPH: Trike Gforce xts suspendu 26"-20"
Date d'inscription: 04/09/2007

MessageSujet: Re: Tentative de fabrication d'un pédalo "couché" ....pour se balader   Jeu 25 Nov 2010, 17:16

Merci pour le lien ci-dessus que j'ai dévoré!

Comme je le pensais,je vais devoir ponçer,ponçer et ponçer encore.

J'en fatigue déjà,rien que d'y penser......
J'ai déjà investi (à reculons) dans un gros pot de colle pour coller tous les morceaux de mousse avant ponçage:du boulot en erspective!

-----------------------------------------------
pour la mousse,à priori,avec ce que j'ai vu sur d'autres forums,,il faut :
-une température élévée (l'optimum serait de 35°,bien que cela soit la limite indiqué sur la bombe de mousse elle-même),
-un mélange conciencieux (sans doute plus que les 30 secondes recommandées sur la bombe),
pour avoir une bonne expansion de mousse en bombe quand on en veut des gros volumes?!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
amidesign
Accro du forum


Messages: 2003
Âge: 48
Localisation: Lausanne
VPH: Construit sur mesure
Date d'inscription: 22/03/2007

MessageSujet: Re: Tentative de fabrication d'un pédalo "couché" ....pour se balader   Jeu 25 Nov 2010, 20:49

Lorsque j'ai eu à travailler le polystyrène en bloc; je dégrossi le travail au cutter avant de commencer à poncer
Le cutter est utilisé en exerçant des mouvements de va et vient

Il est possible aussi d'utiliser un couteau à pain ou une scie à bois; ainsi qu'une grosse râpe ou une brosse métallique

Bon ces outils sont utilisés pour dégrossir la forme et ce n'est qu'ensuite que le fastidieux ponçage fin commence


Forme fuselée


Test de vélomobile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.amidesign.ch
el sombrero
Accro du forum


Messages: 4381
Âge: 53
Localisation: Hautes Pyrénées (65)
VPH: Trike Gforce xts suspendu 26"-20"
Date d'inscription: 04/09/2007

MessageSujet: Re: Tentative de fabrication d'un pédalo "couché" ....pour se balader   Mar 07 Déc 2010, 21:35

comme j'ai pas trop la frite,je me suis offert une banane,
et le grand modèle (1.70m!)



:j'ai idée que la forme est bonne pour un flotteur de bi-maran
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
el sombrero
Accro du forum


Messages: 4381
Âge: 53
Localisation: Hautes Pyrénées (65)
VPH: Trike Gforce xts suspendu 26"-20"
Date d'inscription: 04/09/2007

MessageSujet: Re: Tentative de fabrication d'un pédalo "couché" ....pour se balader   Lun 20 Déc 2010, 11:24

je viens de recevoir la "banane".

Mais 1.70m...vu en vrai....ça fait court!...d'autant que son diamètre est assez conséquent,ce qui donne au final un profilé sans doute trop plat pour le dessous.
le plastique est comparable à celui des matelas gonflable de plage.

En prendre 2 pour faire un flotteur plus long est envisageable (découpage,collage,pour une mise en bout à bout),
mais je me demande si la trainée dans l'eau ne serait pas trop importante???
Reste que le plastique est trop fragile pour supporter les frottements du dispositif de propulsion.
édition du 01 12 2011:on obtinedrait ainsi un ponton gonflable très proche de ceux utlilisés pour la pêche.

je n'ai d'ailleurs aucune idée quand à la possibilité de renforcer ce plastique -de façon fiable j'entend- afin de ne pas me voir couler comme une pierre en cas de sinistre!
édition:et bien oui,c'est faisable,car c'est exactement le cas de mon canoé gonflable Sevylor (voir plus loin!) :des boudins gonflables coincés dans une enveloppe en tissu assez rigide et solide.
C'est sur le tissu que sont fixés tout les accéssoires,commes les attaches des sièges,des rames,....


Dernière édition par el sombrero le Jeu 01 Déc 2011, 16:04, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pierre1911
Accro du forum


Messages: 2651
Localisation: lyon intra muros mais la tête ailleur
VPH: Q71:2, Q418*2/3, VAE, Kettwiesel Ib, IIb et IIIe, Brompton S6L et TD (en panne de construction)
Date d'inscription: 15/04/2009

MessageSujet: Re: Tentative de fabrication d'un pédalo "couché" ....pour se balader   Jeu 30 Déc 2010, 06:21

peut etre quelques infos utiles pour toi ici http://www.adventuresofgreg.com/HPVlog/07-31-04.html
