Pomme d'Happy
Accro du forum


Messages : 1045
Âge : 45
Localisation : 38500
Date d'inscription : 16/08/2010

MessageSujet: Re: Modélisation 3D   Mer 08 Déc 2010, 20:00

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



MessageSujet: Re: Modélisation 3D   Ven 01 Avr 2011, 19:18

Une nouvelle roue à bâtons...

Revenir en haut Aller en bas
siliconmollet
Accro du forum
avatar

Messages : 4169
Âge : 55
Localisation : cestas 33
VPH : meta . vélomobile Phantom , Milan sl MK3 n° 004
Date d'inscription : 28/11/2007

MessageSujet: Re: Modélisation 3D   Dim 03 Avr 2011, 11:03

et quoi t'es ce cette roue ?...... elle ressemble a une corima ou a une xentis mais cette derniere a les batons un peut incurvées.
pour etre monter sur un zockra ? ou juste pour le plaisir de la modelisation ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://velomobile-phantom.eklablog.com/accueil-c25263806
Invité
Invité



MessageSujet: Re: Modélisation 3D   Dim 03 Avr 2011, 13:55

Juste pour le plaisir...
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Modélisation 3D   Lun 04 Avr 2011, 18:42

Avec sa roue libre...


Le rendu...
Revenir en haut Aller en bas
HP39
Posteur d'argent
avatar

Messages : 412
Âge : 45
Localisation : Champagnole jura F _ Tramelan jura CH
VPH : Hp speedmachine 2010, baron elite
Date d'inscription : 17/11/2010

MessageSujet: Re: Modélisation 3D   Lun 04 Avr 2011, 19:56

Bonjour,

Joli travail !
Manque plus qu une bibli 3D qui permettrai de partager les pieces de bases (roue, guidon, siege...). Resterait à dimensionner un human body a sa taille pour dessiner son cadre sur mesure !
Un passage aux element fini pour bien dimensionner le cadre (Øtube, renfort, poids), toujours avec Inventor 10 .
C est du travail, mais pour celui qui a l habitude de la 3D et qui a du temps, c est un belle aventure.

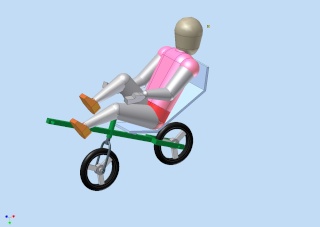

J avais juste amorcé un dessin (CAO 3d inventor), pour VC enfant :




Lien fichier 3D.step : dl.free.fr/kfzqRVZVS
Human body : dl.free.fr/mwuJRnYC8


yann



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
knight
Posteur de bronze


Messages : 319
Âge : 42
Localisation : Bienne, Suisse
VPH : M5 Carbon Mid Racer
Date d'inscription : 07/07/2006

MessageSujet: Re: Modélisation 3D   Lun 04 Avr 2011, 21:45

Bravo Pearly Spencer pour ces belles modelisations.
J'utilise Catia V5 professionnellement depuis qques années, hors module surfacique toutefois(Generative Shape Design) avec lequel j'ai des difficultés. J'ai essayé Lightwave et Modo. Bien que convaincu par le rapport coût/prestation de ce genre de logociel, je n'ai malheureusement pas eu le temps de me former correctement (manque de temps).
Bravo encore pour le travail présenté tout en espérant voir un jour une réalisation.

Bonne soirée.
Cédric
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



MessageSujet: Re: Modélisation 3D   Mer 06 Avr 2011, 11:32

HP39 a écrit:
...Resterait à dimensionner un human body a sa taille pour dessiner son cadre sur mesure...

Les "human body" des softs CAO ressemblent à ça:


Je préfère ça:


Chaque pyramide bleue est un "bone" que l'on peut bouger en tout sens, on a même la possibilité de gérer chaque phalange. Tout ça fonctionne en cynématique inverse, les articulations sont paramétrables, la "peau" du mannequin est paramétrable pour simuler le gonflement des muscles...


On voit bien ici qu'il existe une interférence...
Revenir en haut Aller en bas
gruig
Posteur d'or
avatar

Messages : 711
Âge : 54
Localisation : Sainte Foy 31 Haute-Garonne
VPH : gruigruiloos, stradigruiloos, gruigruigranny.....
Date d'inscription : 27/04/2008

MessageSujet: Re: Modélisation 3D   Mer 06 Avr 2011, 13:53

Pearly Spencer a écrit:
. Tout ça fonctionne en cynématique inverse, les articulations sont paramétrables, la "peau" du mannequin est paramétrable pour simuler le gonflement des muscles...


On voit bien ici qu'il existe une interférence...

le parametrage est correct......surtout pour les pectoraux !!!!!!!!!!
allez Pearly.....continue à nous faire réver

pour moi, c'est toujours ce brave ''O'cédar"....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



MessageSujet: Re: Modélisation 3D   Mer 06 Avr 2011, 18:22

Si tu as marre de O'Cedar essaie Poser (249$ ) ou bien makeHuman qui est gratuit...

Tu fabriques ton personnage et ensuite tu l'exportes dans un format compatible dans ton soft préféré.



Il y a deux curseurs de réglage de la poitrine des pectoraux (breast)...
Revenir en haut Aller en bas
HP39
Posteur d'argent
avatar

Messages : 412
Âge : 45
Localisation : Champagnole jura F _ Tramelan jura CH
VPH : Hp speedmachine 2010, baron elite
Date d'inscription : 17/11/2010

MessageSujet: Re: Modélisation 3D   Mer 06 Avr 2011, 19:15

Pearly Spencer a écrit:
HP39 a écrit:
...Resterait à dimensionner un human body a sa taille pour dessiner son cadre sur mesure...

Les "human body" des softs CAO ressemblent à ça:
Je préfère ça:



Tres beau montage. La CAO tres design que je decouvre. Bravo pour la cycliste ! une belle illustration pour un Low racer.

yann
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



MessageSujet: Re: Modélisation 3D   Mer 06 Avr 2011, 20:14

Ce n'est pas un logiciel de CAO, mais les deux mondes sont très complémentaires, par exemple, chez Kestrel ils utilisent RHINOCEROS et Pro/Engineer...



Voir là:
http://www.fr.rhino3d.com/users/kestrel.pdf
Revenir en haut Aller en bas
amidesign
Accro du forum
avatar

Messages : 2003
Âge : 51
Localisation : Lausanne
VPH : Construit sur mesure
Date d'inscription : 22/03/2007

MessageSujet: Re: Modélisation 3D   Mer 06 Avr 2011, 20:23

Salut Pearly Spencer

https://picasaweb.google.com/115665526091799099955

Je remarque que tu n'utilises pas les tags avec Picasa
Cela permet d'être trouvé par les moteurs de recherche
Des mots tel que : recumbent trike "vélo couché" "assistance électrique" epoxy "fibre de verre"
Les guillemets permettent des mots liés

Meilleures salutations
Aleksander Micsiz
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jno33
Posteur d'or
avatar

Messages : 715
Âge : 55
Localisation : le haillan
VPH : road
Date d'inscription : 27/03/2011

MessageSujet: Re: Modélisation 3D   Sam 23 Avr 2011, 22:33

Bonjour, j'ai une question bassement terre à terre, ou as tu recuperé les cotes pour dessiner les pignons de ta roue libre?
Je voudrais m'usiner sur cn des pignons pour me fabriquer des roulettes mais je ne trouve rien sur les chaines et pignons de vélo!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



MessageSujet: Re: Modélisation 3D   Lun 25 Avr 2011, 01:30

La chaîne utilisée sur les vélos fait 1/2"x7.95 soit des galets diamètre 7.95mm ayant un entraxe de 12.7mm.

Le reste c'est de la trigo simple...

r=6.35/sin(360/2n)

r=rayon primitif de la roulette
n=nombre de dents de la roulette
Revenir en haut Aller en bas
Jno33
Posteur d'or
avatar

Messages : 715
Âge : 55
Localisation : le haillan
VPH : road
Date d'inscription : 27/03/2011

MessageSujet: Re: Modélisation 3D   Lun 25 Avr 2011, 21:20

Excuse moi mais ma demande n'etait pas assez precise! scratch
En fait je recherche la forme en bout de chaque dent.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
arafolie
Accro du forum
avatar

Messages : 3277
Localisation : proche de lyon
VPH : bx-bent
Date d'inscription : 03/05/2006

MessageSujet: Re: Modélisation 3D   Jeu 28 Avr 2011, 17:31

Je dirais :
un arc de cercle de 1/2 pouce (entraxe d'un maillon) MOINS 1/2 diametre de rouleau (7,95mm) partant du centre d'un rouleau de 7,95mm de diametre

il faut que chaque rouleau puisse s'engager librement en pivotant sur le rouleau précédent.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://velorizontalyon.blogspot.com/2007/01/mon-premier-trike-fa
Invité
Invité



MessageSujet: Re: Modélisation 3D   Jeu 28 Avr 2011, 19:00

Exactement !
Voici ce que ça donne pour 15 dents (typique en roulette brin tendu)



Du moment que tu restes dans le rose, c'est tout bon...
S'agissant d'une roulette et non d'un pignon, tu peux tronquer les dents au ras du diamètre primitif.
Revenir en haut Aller en bas
Jno33
Posteur d'or
avatar

Messages : 715
Âge : 55
Localisation : le haillan
VPH : road
Date d'inscription : 27/03/2011

MessageSujet: Re: Modélisation 3D   Jeu 28 Avr 2011, 21:40

J'ai fait ce que tu ce que tu proposes, j'ai tronqué les dents et ça marche tres bien
merci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



MessageSujet: Je suis guéri ?   Mer 05 Sep 2012, 13:24

Le 5 octobre 2011, je postais les images du Trident qui ont été les dernières produites...

Cela fait aujourd'hui 11 mois que je n'ai rien produit d'autre en 3D et cela ne me manque pas !
Je vais rester vigilant pour éviter toute rechute.

Revenir en haut Aller en bas
HTC 87 Magic
Pilier du forum
avatar

Messages : 869
Âge : 53
Date d'inscription : 29/05/2009

MessageSujet: Re: Modélisation 3D   Mer 05 Sep 2012, 13:52

Dommage que tu sois guéri il y avait pourtant un coup de patte.
Une rechute ne serais pas pour déplaire aux habitués dont je faisait parti.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



MessageSujet: Re: Modélisation 3D   Jeu 03 Sep 2015, 12:19

Aujourd'hui, modélisation d'une belle roue american classic TT3...
Revenir en haut Aller en bas
willy69
Posteur d'or
avatar

Messages : 561
Âge : 70
Localisation : Belgique 4530 Warnant Dreye
VPH : Steintrike Wild-One & Ice Q 26. VM piximatic Challenge,E-Orca.
Date d'inscription : 15/02/2013

MessageSujet: Re: Modélisation 3D   Jeu 03 Sep 2015, 14:38

Bien, la rechute est en route..........

A+, Willy.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Didier33
Modo
avatar

Messages : 8014
Âge : 58
Localisation : Marcheprime
VPH : Metabike 20X26 bleu rolhoffisé - Catrike Trail jaune Rohloffisé et électrifié
Date d'inscription : 04/05/2007

MessageSujet: Re: Modélisation 3D   Jeu 03 Sep 2015, 14:41

Invité a écrit:


Cela fait aujourd'hui 11 mois que je n'ai rien produit d'autre en 3D et cela ne me manque pas !
Je vais rester vigilant pour éviter toute rechute.


Il a craqué

__________________________________
"C'est déjà dur d'être pauvre, si en plus il faut se priver..." - Coluche -
"Y'a pas de grands, y'a pas de petits: La bonne longueur pour les jambes c'est quand les pieds touchent bien par terre" - Coluche aussi -
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
Invité
Invité



MessageSujet: Re: Modélisation 3D   Jeu 03 Sep 2015, 15:13

Ouais, bon...

Presque quatre ans, tout de même ! Sleep
