MessageSujet: Re: "The Stepper Car" by amidesign   Dim 14 Fév 2010, 16:45

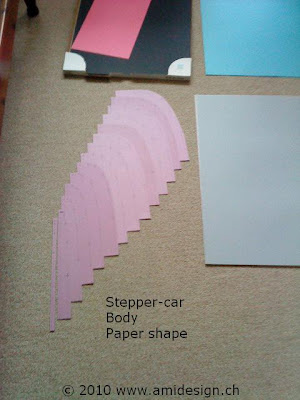

Petite parte des quart de couples dessinés sur du bristol.

Bon, comme le gros du projet est enfin satisfaisant et comme j'ai envie de faire des copeaux ...

Voici quelques chablons des couples de la cellule.

Je mets un peu la charrue avant les boeufs ...

Mais bon, je vois bien les choses dans ma tête même si tout n'est pas sur le papier.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
amidesign
Accro du forum


Messages : 2003
Âge : 50
Localisation : Lausanne
VPH : Construit sur mesure
Date d'inscription : 22/03/2007

MessageSujet: Re: "The Stepper Car" by amidesign   Lun 15 Fév 2010, 23:41

Le système du foncer dans le tas sans trop de détail ne me plais pas tant que ça.

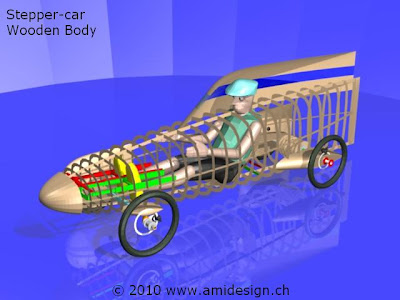

Fuselage en bois du Stepper Car.

Je préfère dessiner les couples et les pièces en détail pour ne pas me louper.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DocBoden
Posteur d'or


Messages : 606
Localisation : Saint-Denis de La Réunion
VPH : Le Condor, les autres aussi !
Date d'inscription : 18/11/2006

MessageSujet: Re: "The Stepper Car" by amidesign   Jeu 04 Mar 2010, 08:25

sans vouloir remettre tout le projet voici un truc intéressant sur la transmission à l'intérieur)



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
HTC 87 Magic
Pilier du forum


Messages : 868
Âge : 52
Date d'inscription : 29/05/2009

MessageSujet: Re: "The Stepper Car" by amidesign   Jeu 04 Mar 2010, 10:22

Pas sur que cela soit vraiment rentable car il ne fait que du 88 km/h et cela sur du plat.
Demande plutôt à notre championne du monde son style de pédalage, elle frise les 122 km/h.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Leloublan
Accro du forum


Messages : 3023
Âge : 65
Localisation : La Tour De Peilz,Suisse
VPH : LELOUBLAN Carbone MID RACER,,LELOUBLAN Carbone PLIABLE,LELOUBLAN CITY
Date d'inscription : 22/10/2007

MessageSujet: Re: "The Stepper Car" by amidesign   Jeu 04 Mar 2010, 10:35

Il s agit d un trike donc 3 axes a faire tourner
ensuite la mecanique a l air assez compliquee et pleine d axes , renvois et poulies
le chassis est americain c a d simple solide et trop lourd
l aero n est pas fameuse et torturee

bref interressant mais pour aller a 100 kmh l ensemble est a revoir
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
amidesign
Accro du forum


Messages : 2003
Âge : 50
Localisation : Lausanne
VPH : Construit sur mesure
Date d'inscription : 22/03/2007

MessageSujet: Re: "The Stepper Car" by amidesign   Ven 05 Mar 2010, 00:16

Oui, ce trike est vraiment intéressant.

Je l'avait déjà remarqué sur la toile.

Le fait est que tout ce qui sort du suppositoire deux roues classique est forcément moins performant.
Autant au niveau masse que aérodynamique.

Mon projet sort complètement du domaine de la haute performance en vitesse de pointe ou en vitesse moyenne sur une heure.

C'est plus un exercice de style.

Je serrais intéressé plutôt par la réaction des gens qui ne connaisse rien à notre discipline.

Comment une mère de famille perçoit un engin à quatre roues ?

Comment un policier peu apprécier subjectivement ce type de machine.

Les quadricycles musculaires sont pléthores sur le Net.

Beaucoup de constructeurs en proposes.

Allez dans un magasin de jouets pour vérifier que notre approche couchée ou dirais je plutôt assise est bien présente avec les voitures à pédales pour enfants.

Les enfants aiment les voitures.

Et qui parmi nous n'a pas posés ses fesses dans un de ces engins dans sont jeune âge !!!

Personnellement quatre roues est la meilleure solution.
Compliquée, oui.
Lourde, oui.
Peu efficace, oui encore.

Mais alors pourquoi 75% des véhicules routiers sont des quatre roues ?

Est ce parce que les tricycles sont moins stables ?

Est ce parce que les motos sont dangereuses ?

Je pense quand même qu'en situation de perte de contrôle ou plutôt en situation limite, le 4 roues s'en sort le mieux.

Le deux roues n'a que deux point d'appuis. Si un de ces deux point perd de l'adhérence c'est l'accident.

Le quatre roues permet de rouler avec deux vélos en parallèle. Ceci augmente la sécurité en cas de perte d'adhérence.

Le trois roues est une solution intermédiaire qui à beaucoup d'avantages.
L'inconvénient principal est que sa roue unique est trop sollicitée ... Elle accumule trop d'éléments : Adhérence, charge, propulsion et freinage.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
HTC 87 Magic
Pilier du forum


Messages : 868
Âge : 52
Date d'inscription : 29/05/2009

MessageSujet: Re: "The Stepper Car" by amidesign   Ven 26 Mar 2010, 11:35

up
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DocBoden
Posteur d'or


Messages : 606
Localisation : Saint-Denis de La Réunion
VPH : Le Condor, les autres aussi !
Date d'inscription : 18/11/2006

MessageSujet: Re: "The Stepper Car" by amidesign   Mar 30 Mar 2010, 07:37

HTC 87 Magic a écrit:
Pas sur que cela soit vraiment rentable car il ne fait que du 88 km/h et cela sur du plat.
Demande plutôt à notre championne du monde son style de pédalage, elle frise les 122 km/h.


je n'ai pas posté ca pour la vitesse, mais pour le mécanisme de transmission !
qui me paraît intéressant dans le cadre du projet présent et qui amène à un pédalage linéaire qui semble être plus efficace selon certaines études discutées ailleurs sur ce forum dans les discussions de plateaux ovales et elliptiques
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DocBoden
Posteur d'or


Messages : 606
Localisation : Saint-Denis de La Réunion
VPH : Le Condor, les autres aussi !
Date d'inscription : 18/11/2006

MessageSujet: Re: "The Stepper Car" by amidesign   Mar 06 Avr 2010, 17:54

tiens un quadricycle sans différentiel avec deux roues libres



sur le site de mustasudenkorento

http://kotisivu.suomi.net/mustasudenkorento/Etusivu.html
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
amidesign
Accro du forum


Messages : 2003
Âge : 50
Localisation : Lausanne
VPH : Construit sur mesure
Date d'inscription : 22/03/2007

MessageSujet: Re: "The Stepper Car" by amidesign   Sam 10 Avr 2010, 00:12

Ah ! je vois que les quadricycles fusionnent sur la toile.

Mon projet est un peu au point mort pour causes financières.

Mais quand il n'y a pas de pétrole il y a des idées ...

Au sujet du pédalier linéaire, il semble que ce ne soit pas forcément l'idéal.
Ce qui ressort en fin de compte c'est que le rawing (la propulsion à rames en aviron) donne d'excellent résultat car les jambes, le buste et les bras travaillent :
Pendant que les jambes travaillent, les bras sont tendu. Une fois la course des jambe terminée, le buste et les bras tirent encore les rames.

Pour mon projet, j'ai des rêves et des constats :
  • - Je repense à la suspension intégrale avec amortisseur à air
  • - La coque autoporteuse en bois m'est impossible à réaliser.
    Une coque en fibre s'impose malgré les nuisances
  • - La technique pour réaliser la coque change.
    Ce sera une structure en bois aggloméré recouverte de grillage à lapin, fibre, mastique et peinture.
    Ceci fera office de moule mâle.
    Puis réalisation d'un moule femelle.
    Puis utilisation du moule femelle pour obtenir deux demi coques qui seront collées au final

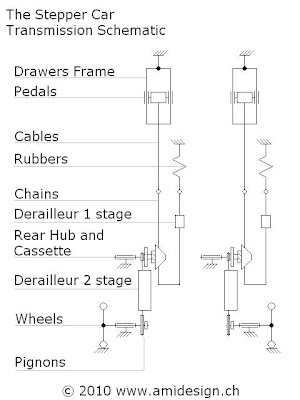

  • - Abandon du système à sangles, trop élastique, au profit de l'ancien système à chaîne sur petit pignon


J'ai visionné des dizaines de vidéos d'accidents de voiture de courses et aussi quelques documents de construction de bateau en fibre.

Je garde l'idée que la coque autour de la tête du pilote doit être très solide en cas de retournement.

Deux portes, d'un diamètre de 60 centimètres se trouvent un peu en avant et de chaque côté du siège.
L'accès serra très difficile. Mais bon ...

Beaucoup de blabla ... un peu d'indulgence de votre part et tout ira bien.

Ce n'est pas d'ici demain que je vais abandonner un tel projet qui est un peu ma vie.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DocBoden
Posteur d'or


Messages : 606
Localisation : Saint-Denis de La Réunion
VPH : Le Condor, les autres aussi !
Date d'inscription : 18/11/2006

MessageSujet: Re: "The Stepper Car" by amidesign   Sam 10 Avr 2010, 12:01

toujours à la recherche du différentiel perdu j(ai trouvé ce KIT de utah tricke

http://www.utahtrikes.com/PRODINFO-TT_Quad_Conversion_Kit.html



pour customiser un trike en quad

http://www.utahtrikes.com/TRIKE-UTCQUAD.html

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
amidesign
Accro du forum


Messages : 2003
Âge : 50
Localisation : Lausanne
VPH : Construit sur mesure
Date d'inscription : 22/03/2007

MessageSujet: Re: "The Stepper Car" by amidesign   Mar 27 Avr 2010, 20:35

Ce qui me dérange dans ces différentiels c'est le prix !!! scratch

Ça va de 400 à 600$

http://www.dreambike.com.br/paginas/kit_triciclo.htm
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DocBoden
Posteur d'or


Messages : 606
Localisation : Saint-Denis de La Réunion
VPH : Le Condor, les autres aussi !
Date d'inscription : 18/11/2006

MessageSujet: Re: "The Stepper Car" by amidesign   Mer 28 Avr 2010, 04:21

vu au SPEZI des pédales indépendantes sur propulsion linéaire par Uwe Carstens de Varel en Allemagne

et ici vers la 2ème minute


Dernière édition par DocBoden le Jeu 29 Avr 2010, 11:30, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
amidesign
Accro du forum


Messages : 2003
Âge : 50
Localisation : Lausanne
VPH : Construit sur mesure
Date d'inscription : 22/03/2007

MessageSujet: Re: "The Stepper Car" by amidesign   Mer 28 Avr 2010, 19:25

Oui, d'après ce que j'ai pu constater il utilise une roue arrière qui a deux roues libres. Une roue libre de chaque côté du moyeu de la roue.

En ceci il rejoint mon idée, mais sur le quadricycle chacune des roues libres est connectée à une des roue arrière.

Si le principe fonctionne pour son vélo il fonctionnera aussi pour moi.

J'ai aussi pu remarqué qu'il utilise du câble qui s'enroule sur des spirales montées sur les roues libres.
Donc vraisemblablement pas de changement de vitesse.
Un petit rapport en fin de course des jambes et un rapport long en début de mouvement.
Il a peut être un système supplémentaire, mais je ne l'ai pas vu ...

Pour moi, sangles, chaînes ou câbles ne sont pas encore défini.
Son système à câbles et spirales existe déjà sur les rawingbike
Donc il a fait ses preuves ...

Je vois aussi qu'il utilise des paliers de pédalier comme axes pour ses manivelles.

Mon système diffère car j'ai choisis d'utiliser des rails.
Dans un premier temps, ils seront certainement moins fiables, mais j'ai besoin d'un espace minimal en hauteur pour dégager ma vue vers le bas.

Hier, j'ai avancer dans le sens que je suis repartis dans le design de suspension.
Une récente sortie en trike entre Ecublens et Vevey, sur un tronçon particulièrement mauvais, m'en a convaincu.
Rouler sans suspension serrai destructif pour un engin de 30 kg.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DocBoden
Posteur d'or


Messages : 606
Localisation : Saint-Denis de La Réunion
VPH : Le Condor, les autres aussi !
Date d'inscription : 18/11/2006

MessageSujet: Re: "The Stepper Car" by amidesign   Ven 30 Avr 2010, 12:14

il y a un article ici sur ligfiets.net

http://www.ligfiets.net/news/3356/de-slider-de-nieuwste-fiets-van-uwe-carstens.html

bon c'est en Pays-Bas Général, mais il y en a qui comprennent? non ? Pixelman?


manivelles de 550mm
cables en Dyneema
un Rolhoff 4 cables ?
deux roues libres
une couroie crantée pour les mouvement en poussée , les cables en retour?
paut être poussé à une jambe
silencieux
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
amidesign
Accro du forum


Messages : 2003
Âge : 50
Localisation : Lausanne
VPH : Construit sur mesure
Date d'inscription : 22/03/2007

MessageSujet: Re: "The Stepper Car" by amidesign   Mar 04 Mai 2010, 22:33

Voici la vidéo d'un gars qui a eu la même idée que moi mais en 1998 :



Il a aussi un système de pédalage indépendant.

L'inconvénient c'est qu'il avait projeté une direction arrière.
Ce qui n'est pas gagné d'avance.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
amidesign
Accro du forum


Messages : 2003
Âge : 50
Localisation : Lausanne
VPH : Construit sur mesure
Date d'inscription : 22/03/2007

MessageSujet: Re: "The Stepper Car" by amidesign   Lun 10 Mai 2010, 19:51

Voyez vous ça, les courses de voitures à pédales pullulent en France et en Grande Bretagne :





Sur la vidéo English, l'avant des caisses carénées ressemblent plus aux vélomobiles trois roues ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
amidesign
Accro du forum


Messages : 2003
Âge : 50
Localisation : Lausanne
VPH : Construit sur mesure
Date d'inscription : 22/03/2007

MessageSujet: Re: "The Stepper Car" by amidesign   Dim 30 Mai 2010, 23:25

Bon, j'ai trouvé ma solution

Les dessins viendront bientôt

J'ai quelques constats :
  • - Pour un vélo avec deux roues à l'arrière il n'est pas vraiment utile d'avoir un coûteux différentiel
    Le système à deux roues libres est suffisant
    Le différentiel apporte le risque que, si une roue perd la motricité, le véhicules n'avance plus
  • - Mon système "une roue une jambes" est inutile dans ces conditions
  • - Les vélomobiles à pédaliers présentent toujours le désavantage d'avoir un gros nez qui bouche la vue
    Si je veux avoir une garde au sol importante, entre 100 et 150 mm,
    je suis obligé de garder mon système de pédalier linéaire
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
amidesign
Accro du forum


Messages : 2003
Âge : 50
Localisation : Lausanne
VPH : Construit sur mesure
Date d'inscription : 22/03/2007

MessageSujet: Re: "The Stepper Car" by amidesign   Lun 31 Mai 2010, 10:49

Voici le schémas de la transmission :


Schémas de la transmission du Stepper-Car

Je conserve le principe du pédalier linéaire et indépendant par jambe

Chaque pédale agit sur un moyeu intermédiaire équipé d'une cassette à roue libre et de deux pignons du côté gauche

Les deux pignons permettent une multiplication et un ajustement du rapport de transmission pour le plat ou pour les côtes

Les cassettes, que j'ai en stock sont des 11-34 et les moyeux ont, du côté gauche, les six trous de fixation pour un disque de frein

À la place des disques de frein viennent se fixer les deux pignons d'adaptation
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
yoclode
Accro du forum


Messages : 1306
Localisation : alsace
VPH : quests
Date d'inscription : 13/04/2008

MessageSujet: Re: "The Stepper Car" by amidesign   Dim 14 Nov 2010, 19:44

Si tu comprends un peu le germain, un velomobile stepper avec quelques explications de fonctionnement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
amidesign
Accro du forum


Messages : 2003
Âge : 50
Localisation : Lausanne
VPH : Construit sur mesure
Date d'inscription : 22/03/2007

MessageSujet: Re: "The Stepper Car" by amidesign   Dim 14 Nov 2010, 21:34

Salut,

Merci pour le lien

Je comprend un peu l'allemand pour l'avoir étudier trois ans à l'école

C'est une des quatre langues nationales suisses : français, italien, allemand et romanche

Il est intéressant de constater qu'il utilise ce même principe de "une roue arrière par jambe"

Ceci évite l'utilisation d'un différentiel

Je mets un lien vers le schéma de fonctionnement :

http://www.physik.tu-dresden.de/~s0834179/hebeldreirad/skizzen/

Je constate qu'il n'y a aucun effet multiplicateur car le pied pousse directement au niveau de la chaîne

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Samural
Pilier du forum


Messages : 797
Âge : 48
Localisation : Namur, Belgique
VPH : WAW 169, Metaphysic 2x700, Dahon Jetstream P8, Velocipède Michaux
Date d'inscription : 12/10/2008

MessageSujet: Re: "The Stepper Car" by amidesign   Mar 16 Nov 2010, 16:10

Ben moi je constate qu'il y a la possibilité de changer le bras de levier, donc il y a un effet multiplicateur.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
amidesign
Accro du forum


Messages : 2003
Âge : 50
Localisation : Lausanne
VPH : Construit sur mesure
Date d'inscription : 22/03/2007

MessageSujet: Re: "The Stepper Car" by amidesign   Mar 16 Nov 2010, 18:35

A mais oui tu as raison

Je n'ai pas remarqué au niveau du bras:

Veränderlicher Hebelarm : bras variable

Voici une image du site :

http://www.physik.tu-dresden.de/~s0834179/hebeldreirad/detailbilder/Hebel_rechts.jpg

C'est la pièce avec un gros boulon claire qui coulisse sur le tube noir

Le vélo est parqué à la verticale

Le câble de traction va vers le bas …
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
swing2
**


Messages : 66
Âge : 75
Localisation : calvados, dozulé
VPH : 66 swing 99
Date d'inscription : 21/04/2007

MessageSujet: shut up !   Sam 20 Nov 2010, 10:26

shut up !


Dernière édition par swing2 le Dim 05 Déc 2010, 17:51, édité 1 fois (Raison : shut up !)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://Shutup.com
Tigouille
Accro du forum


Messages : 2999
Âge : 63
Localisation : limoges
VPH : tica
Date d'inscription : 09/09/2006

MessageSujet: Re: "The Stepper Car" by amidesign   Sam 20 Nov 2010, 11:38

en Europe c'est "pour rire" et en australie c'est sérieux...
Ce rameur ne semble pas viser le déplacement de tous les jours, mais + l'entrainement 0 la rame...
Combien ca pèse, combien ca coute (pas vu). La version 3 roues a du etre nécessaire...
J'aimerais voir un engin comme ca monter l'alpe d'huez et battre Pantani (bonne promo) Rolling Eyes Laughing
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://tigouille.free.fr/
Contenu sponsorisé




MessageSujet: Re: "The Stepper Car" by amidesign   Aujourd'hui à 15:15

Revenir en haut Aller en bas

"The Stepper Car" by amidesign
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 3 sur 4Aller à la page : Précédent  1, 2, 3, 4  Suivant
 Sujets similaires
-
» "The Stepper Car" by amidesign
» amiDesign
» Vélo Stepper
» Stepper ou elliptique???
» www.amidesign.ch

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum du Vélorizontal, vélo couché et autres véhicules à propulsion humaine :: Les Points spécifiques :: Le Coin du Constructeur amateur-
Sauter vers:
